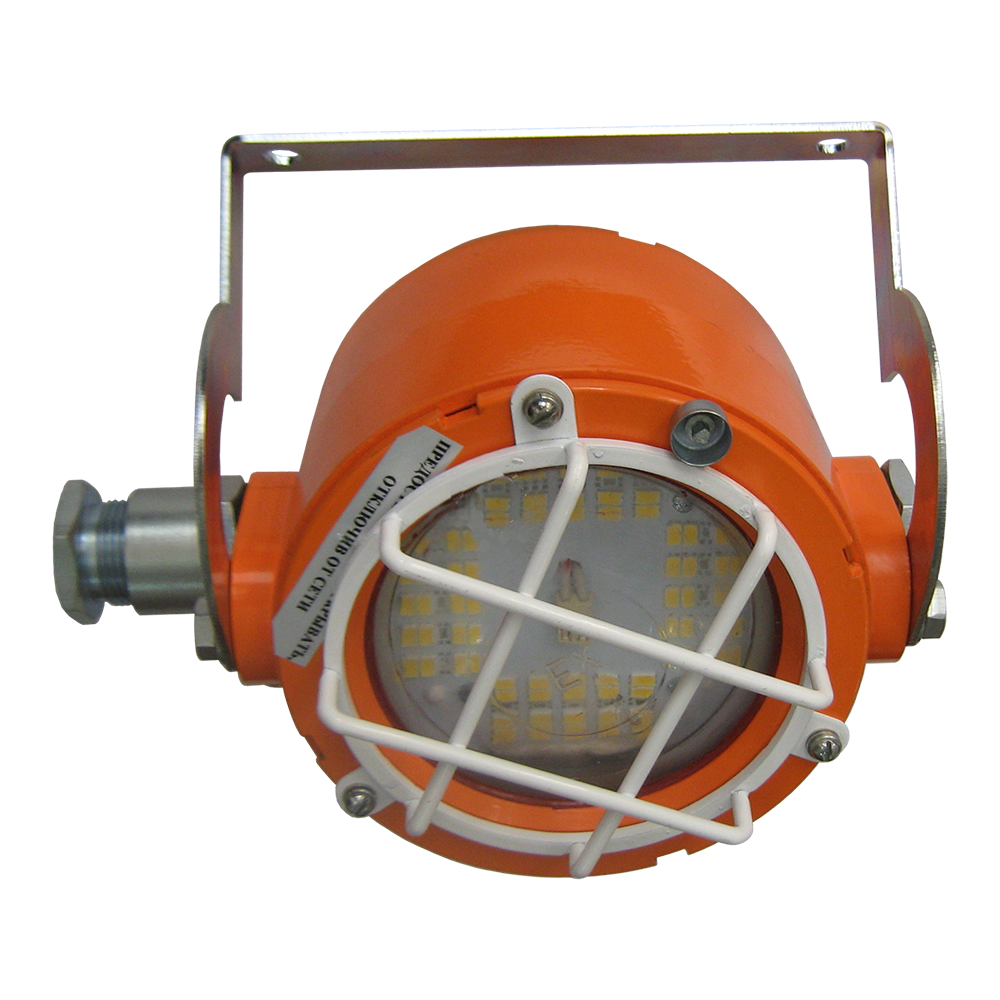

ДСП70 светильники взрывозащищенные светодиодные
Назначение: Для внутреннего освещения/Взрывозащищенные
Напряжение питания: = 10...60 В, = 220 В, ≈ 10...60 В, ≈ 220 В
Потребляемая мощность: 10 Вт, 20 Вт, 30 Вт, 40 Вт
Тип источника света: Матрица светодиодная
Световой поток: 1200 лм, 2400 лм, 3600 лм, 4800 лм
Цена (без учета НДС): По запросу руб.
Описание

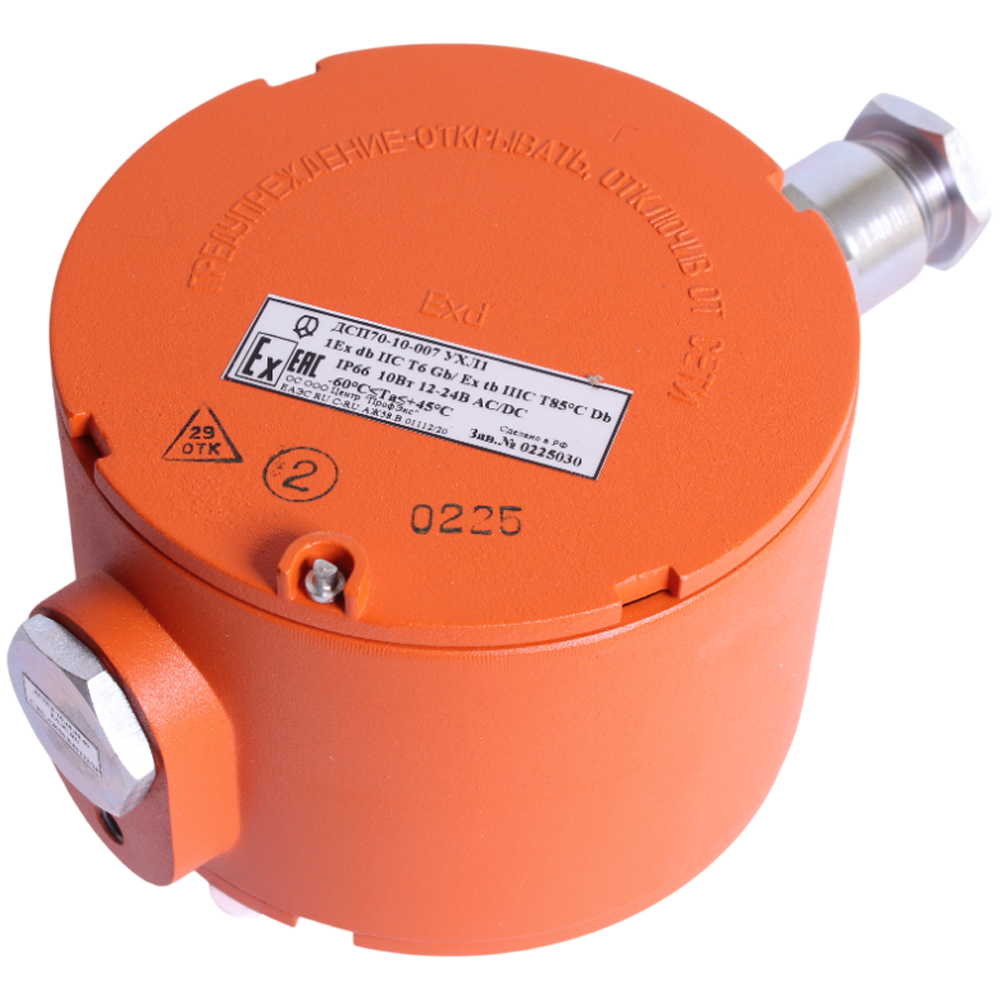

Взрывозащищенные светильники ДСП70 необходимы для организации общего и локального освещения взрывоопасных объектов. Подходят для взрывоопасных зон по газу и пыли всех классов, в соответствии с маркировкой взрывозащиты (ДСП70-10(-20;30) - 1ExdopisIICT6Gb X; ДСП 70-40: 1ExdopisIICT5Gb X).

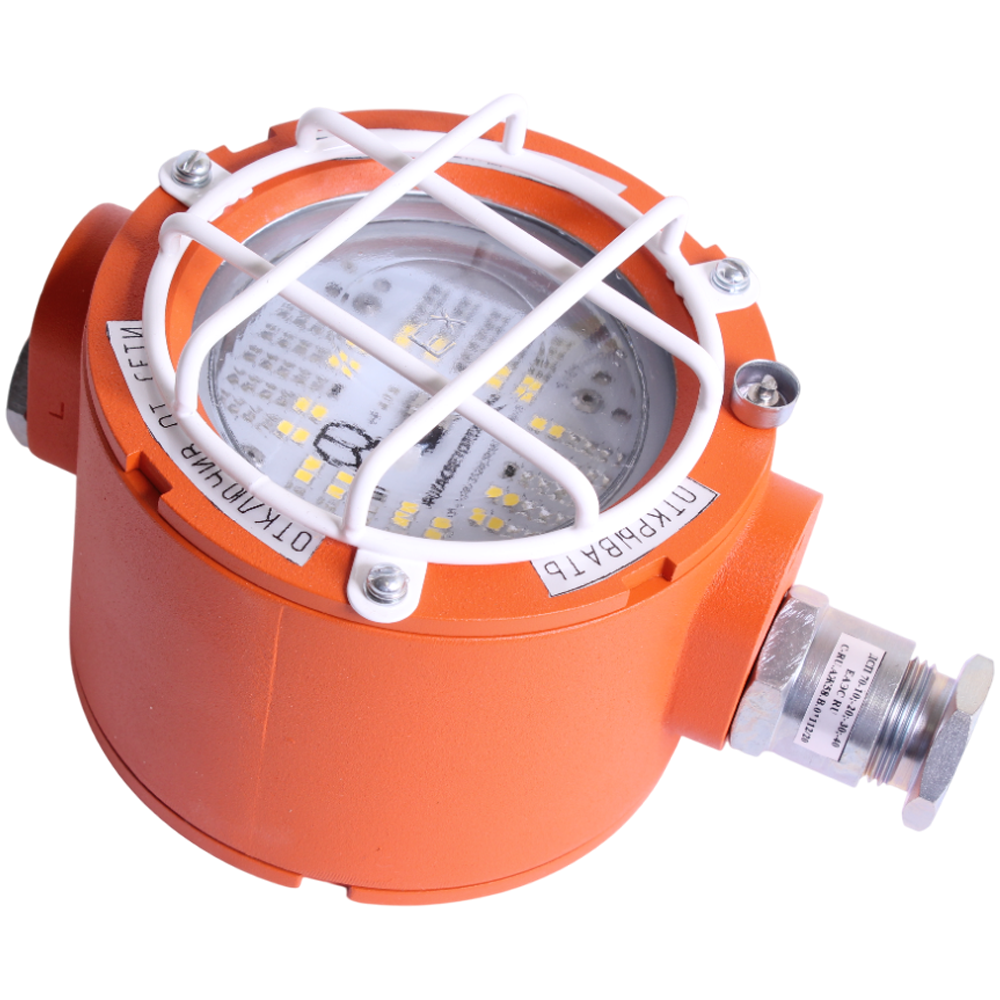

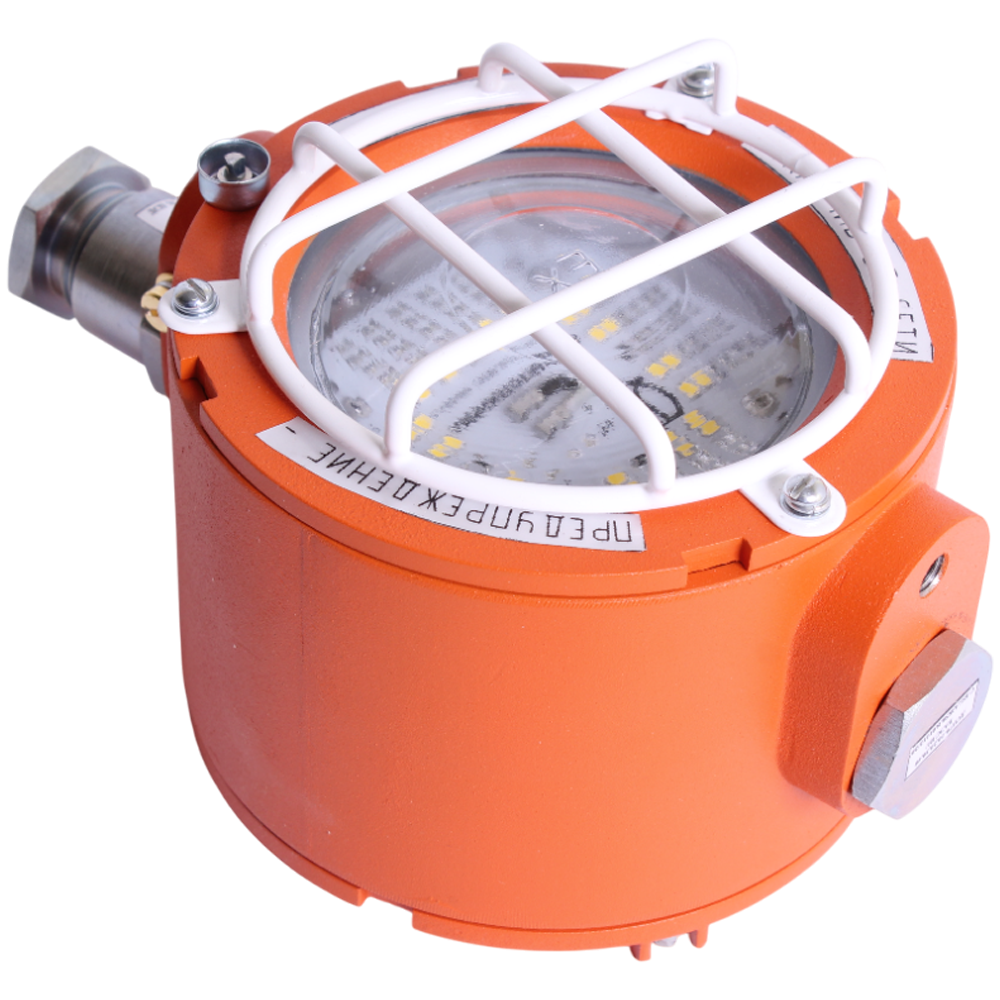

Корпусные детали из алюминиевого взрывозащищенных светодиодных светильников ДСП70 соединяются между собой и крышкой резьбовым присоединением. Светопропускающий элемент представляет собой устойчивое к ударам стекло. Защитная сетка выполнена из стали и покрашена порошковой краской. Выпускаются модификации прибора с вентиляционным клапаном или без него.
- Индекс цветопередачи: не менее 80 Ra.
- Коэффициент пульсаций: не более 1%.
- Температура окружающей среды: -60...+45°С.
Технические характеристики
| Цветовая температура | 4000К (по заказу 2700К÷6000К) |
| Угол излучения | 120° (по заказу 90°, 60°, 30°, 15°) |
| Коэффициент мощности | 0,98 |
| Коэффициент полезного действия | 90% |
| Материалы изготовления | Алюминиевый сплав, ударопрочное стекло, сталь |
| Способ крепления или установки | Подвесное крепление (С) |
| Электроподключение | Прямое подключение к клеммам колодки внутри корпуса |
| Диаметр подводимого кабеля | 7...16 мм |
| Сечение подсоединяемых жил | 2,5 мм2 |
| Ресурс | 50000 час. |
| Маркировка взрывозащиты | 1ExdIICT5, 1ExdIICT6 |
| Класс защиты от поражения электрическим током | I, II |
| Группа механического исполнения | М2 |
| Климатическое исполнение (диапазон рабочих температур) | УХЛ1 |
| Исполнение по степени защиты | IP65 |
| Габаритные размеры | 134х117 мм |
| Вес | 4,4 кг |
Структура обозначения, пример заказа
Номер модификации (см. таблицу "варианты исполнения")
Мощность лампы (10, 20, 30 или 40 Вт)
Номер серии
Обозначение модели
Варианты исполнений
|
Обозначение |
Источник света |
Габариты не более, мм |
Масса не более, кг |
Аналог* |
Аналог** |
Вид исполнения |
|
|
Напряжение, В |
Мощность, Вт |
||||||
|
ДСП70-40-001 |
180÷250 АС (10÷60 АС/DC)
|
40 |
134х117 |
4,4
|
300 |
125 |
нет |
|
ДСП70-40-002 |
есть |
||||||
|
ДСП70-30-005 |
30
|
150-200 |
80-125 |
нет |
|||
|
ДСП70-30-006 |
есть |
||||||
|
ДСП70-20-009 |
20 |
100-150 |
80 |
нет |
|||
|
ДСП70-20-010 |
есть |
||||||
|
ДСП70-10-013 |
10 |
60-75 |
50 |
нет |
|||
|
ДСП70-10-014 |
есть |
||||||
*При близких типах КСС (кривых сил света) и одинаковых условиях КПД светильника с ЛОН составляет в среднем 0,7, а светильника с СДМ 0,9. Для получения одинаковой освещенности в рабочей зоне для светильника с СДМ будет достаточен световой поток СДМ на 20% меньше светового потока ЛОН.
**При близких типах КСС (кривых сил света) и одинаковых условиях КПД светильника с ДРЛ составляет в среднем 0,5 (с учетом начального падения светового потока), а светильника с СДМ 0,9. Для получения одинаковой освещенности в рабочей зоне для светильника с СДМ будет достаточен световой поток СДМ на 40% меньше светового потока ДРЛ.

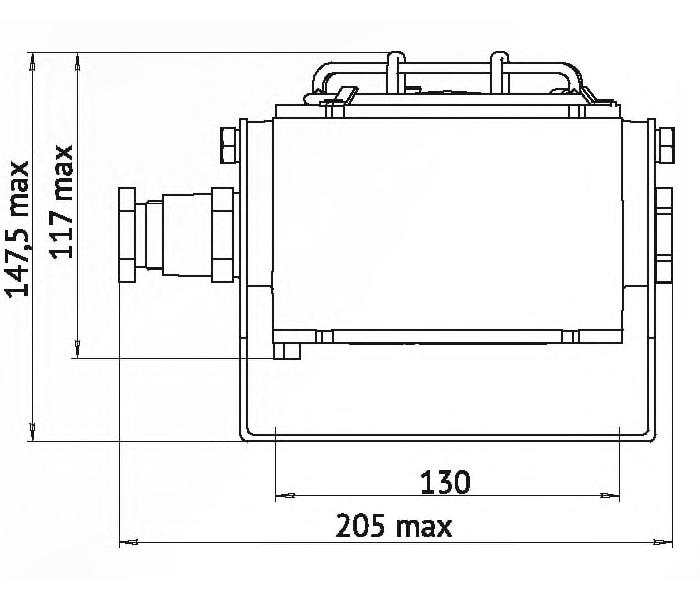

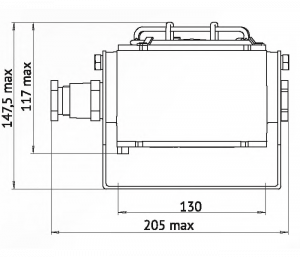

Габаритные и присоединительные размеры светильников ДСП70

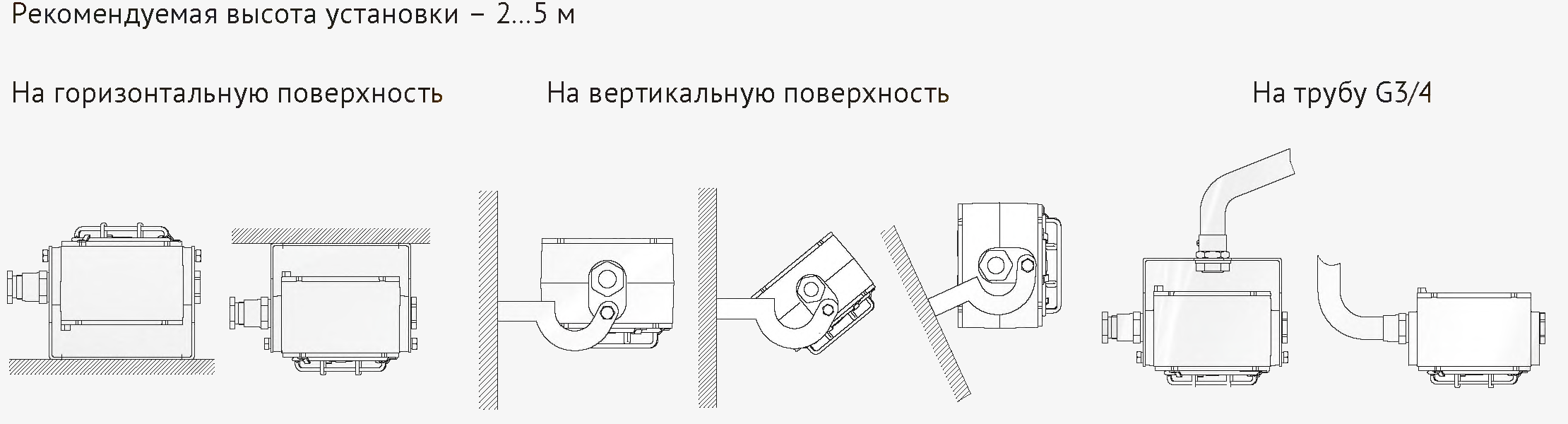

Варианты установки
Стандартный комплект поставки
- Светильник ДСП70 - 1 шт.
- Кабельный ввод - 1 шт.
- Пробка-заглушка - 1 шт.
- Сетка - 1 шт.

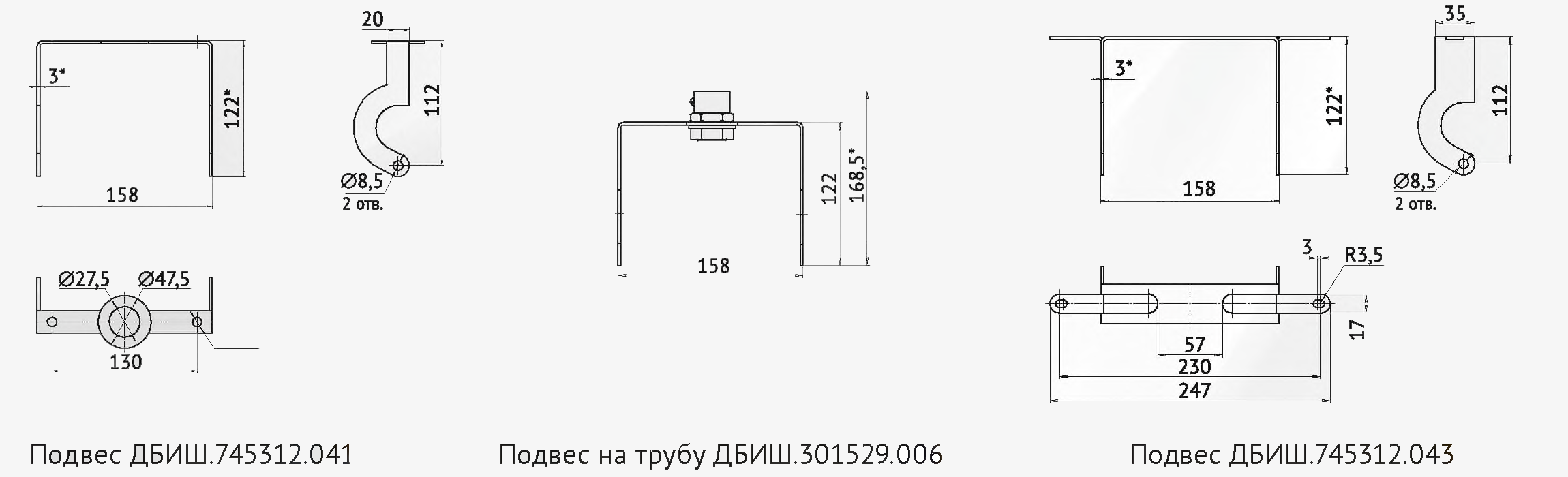

Дополнительная комплектация, опции

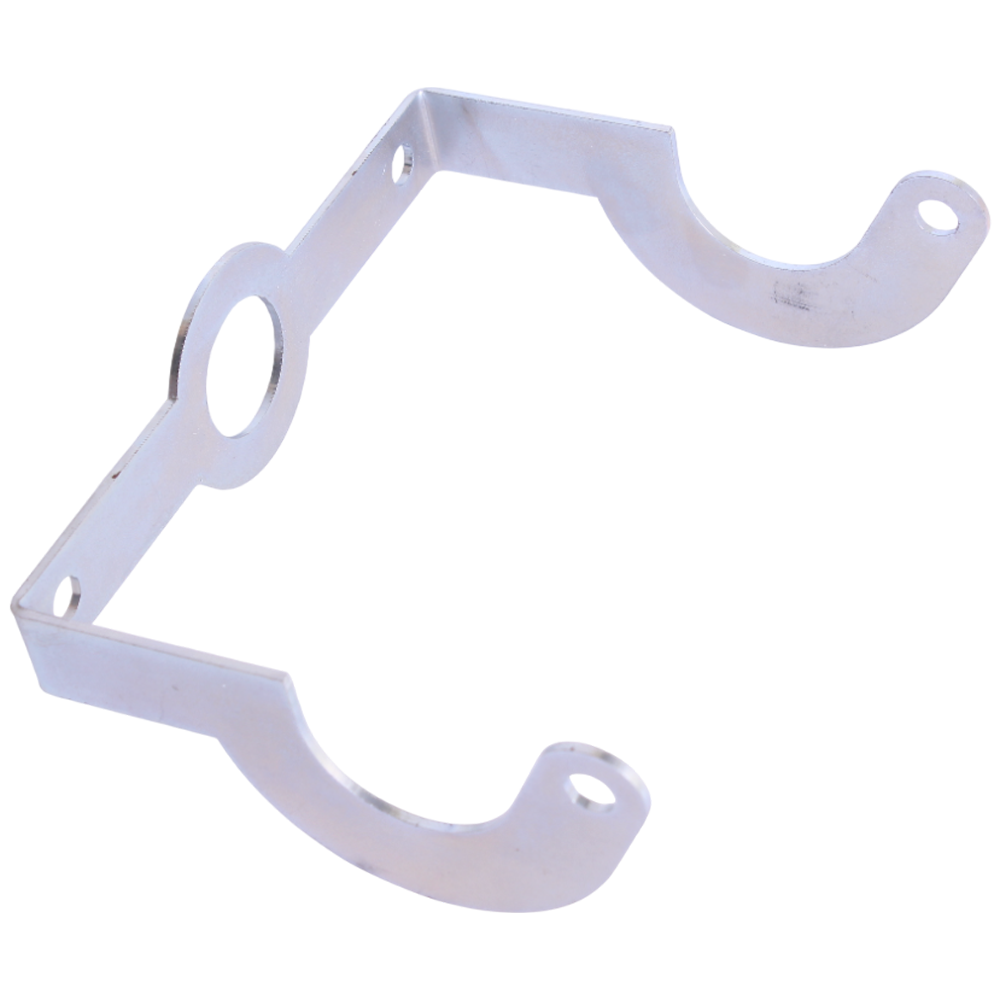

- Подвес универсальный ДБИШ.745312.041.
- Подвес на трубу ДБИШ.301529.006.
- Подвес ДБИШ.745312.043.
Скачать документацию
