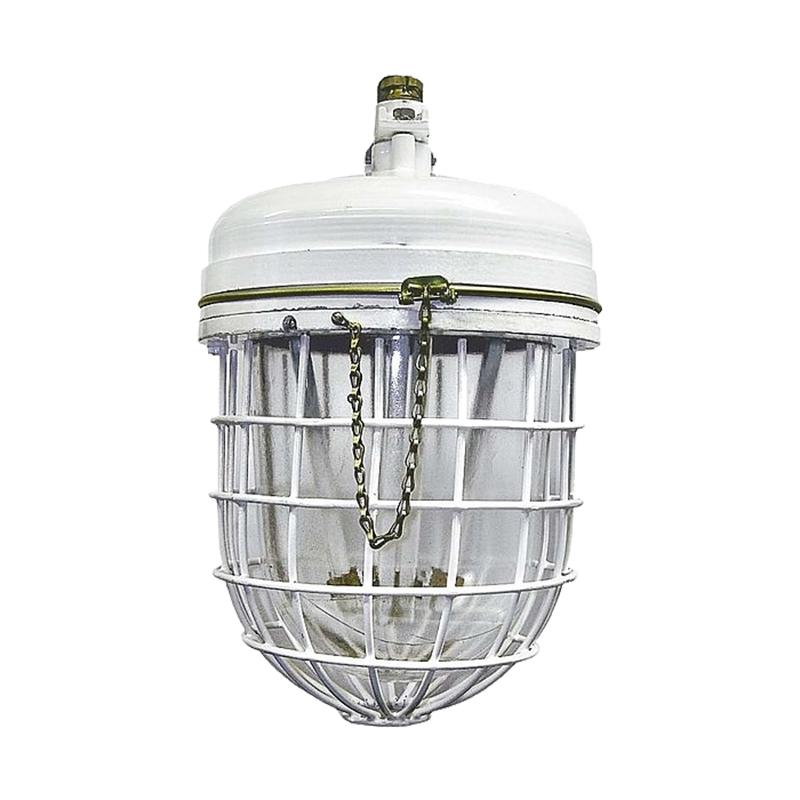

ФСП15 светильники взрывозащищенные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 220 В

Потребляемая мощность: 44 Вт

Тип источника света: Лампа ртутная НД люминесцентная компактная (КЛЛ)

Световой поток: 3600 лм

Цена (без учета НДС): 5753,00-6565,00 руб.

Описание

Взрывозащищенные светильники ФСП15 используются во внутренних помещениях объектов нефтяной, газовой, нефтехимической, химической и других отраслей промышленности, где возможно появления взрывоопасных веществ. Применяются в качестве общего освещения взрывоопасных зон по газу и пыли всех классов, в соответствии с маркировкой взрывозащиты.

Конструкция взрывозащищенных светильников ФСП15 соответствует требованиям ГОСТ Р МЭК 60079-0, ГОСТ IEC 60079-1. Для изготовления элементов корпуса используется алюминиевый сплав (соединение частей резьбовое). Защитный колпак из боросиликатного высокотемпературного ударопрочного стекла герметично установлен в кольцо при помощи герметика. Защитная сетка покрашена порошковой краской.

Технические характеристики

Тип кривой силы света Д - Косинусная, Ш - Широкая
Коэффициент полезного действия 60...65%
Материалы изготовления Алюминиевый сплав, боросиликатное высокотемпературное ударопрочное стекло
Способ крепления или установки Подвесное крепление (С)
Электроподключение Прямое подключение к клеммам колодки внутри корпуса
Диаметр подводимого кабеля 7...9 мм
Сечение подсоединяемых жил 2,5 мм2
Маркировка взрывозащиты 1ExdIICT6
Класс защиты от поражения электрическим током I
Группа механического исполнения М2
Климатическое исполнение (диапазон рабочих температур) УХЛ4
Исполнение по степени защиты IP66
Габаритные размеры ФСП15-4х11-001(005): 275х455 мм
ФСП15-4х11-002(006): 275х430 мм
Вес ФСП15-4х11-001(005): 12,6 кг
ФСП15-4х11-002(006): 11,4 кг

Структура обозначения, пример заказа

ФСП
15
4х11
002

Номер модификации (см. таблицу "варианты исполнения")

Мощность, Вт

Номер серии

Обозначение модели

Варианты исполнений

Обозначение

Источник света

КПД %, не менее

Габариты
не более,
мм

Масса
не более,
кг

Вид исполнения (сетка)

Тип

Мощность, Вт (световой поток, Лм)

Цоколь

ФСП15-4х11-001(005)

КЛЛ

4х11 (3600)

G23T-301

60

275х455

12,6

есть

ФСП15-4х11-002(006)

65

275х430

11,4

нет

(...) = тропическое исполнение.

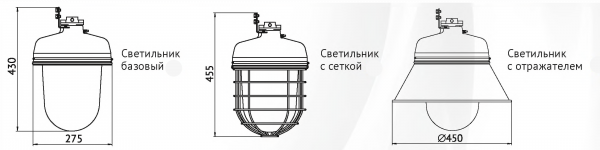

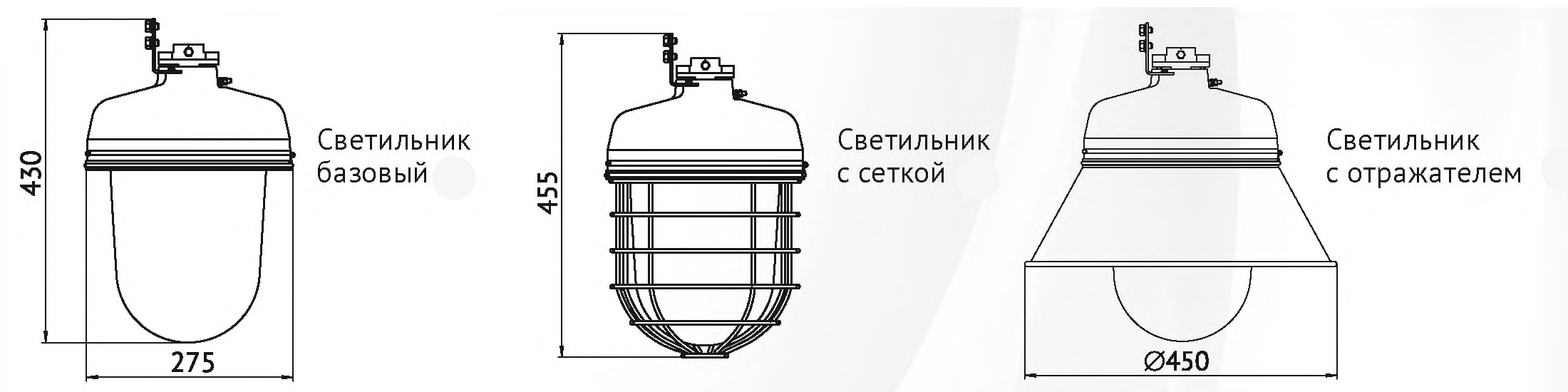

Габаритные и присоединительные размеры светильников ФСП15

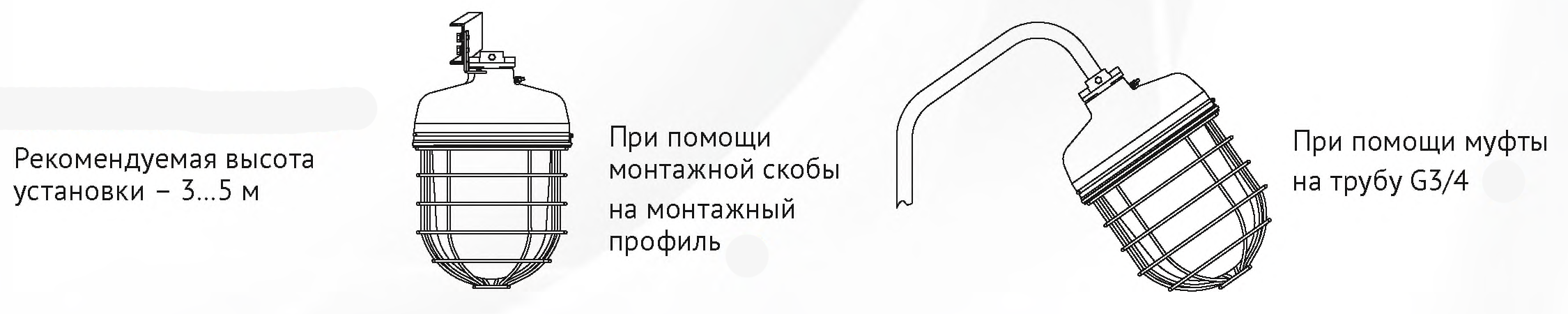

Варианты установки

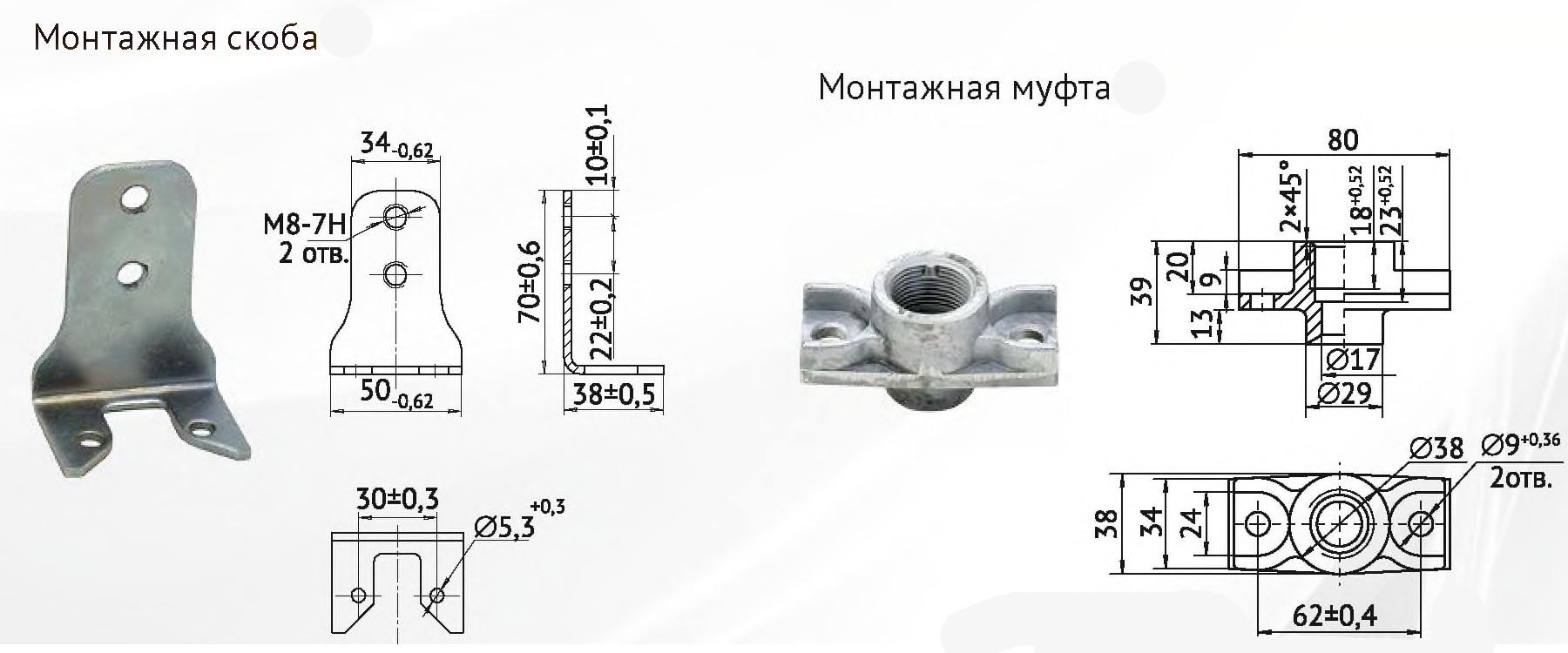

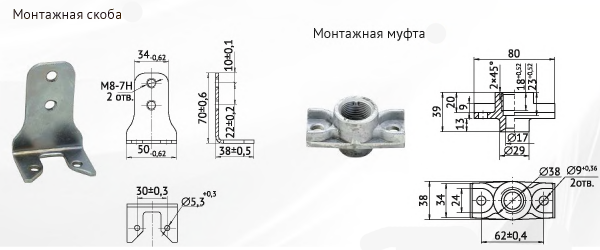

Крепежные элементы

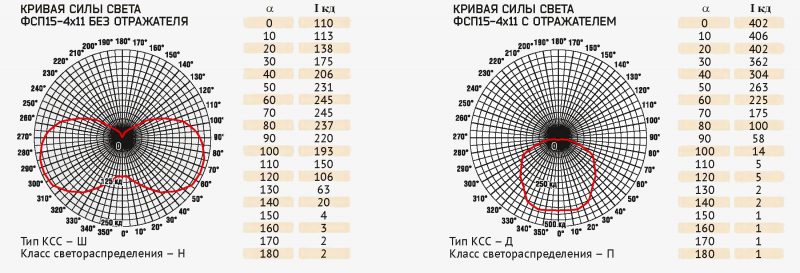

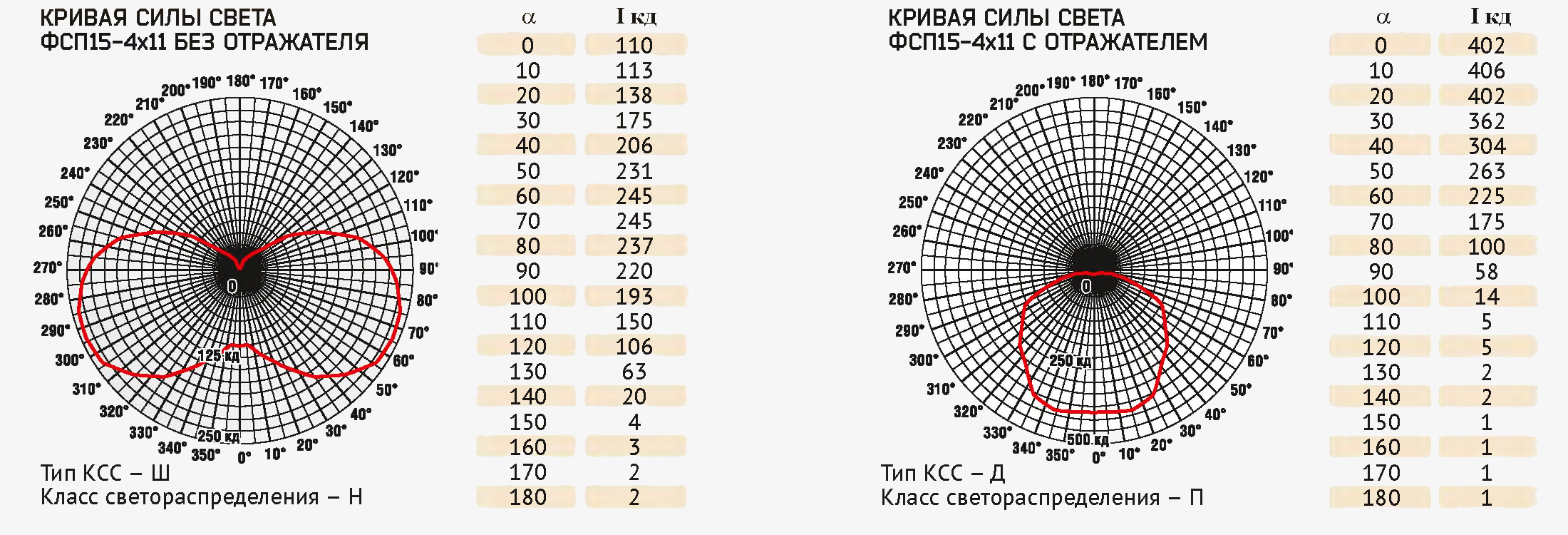

Фотометрические кривые

Стандартный комплект поставки

  • Светильник ФСП15 - 1 шт.
  • Лампа КЛ-11/ТБЦ - 4 шт.
  • Резиновая прокладка 09 мм - 1 шт.
  • Ключ торцевой - 1 шт.
  • Монтажная муфта - 1 шт.
  • Монтажная скоба - 1 шт

Дополнительная комплектация, опции

  • Внешний отражатель.
