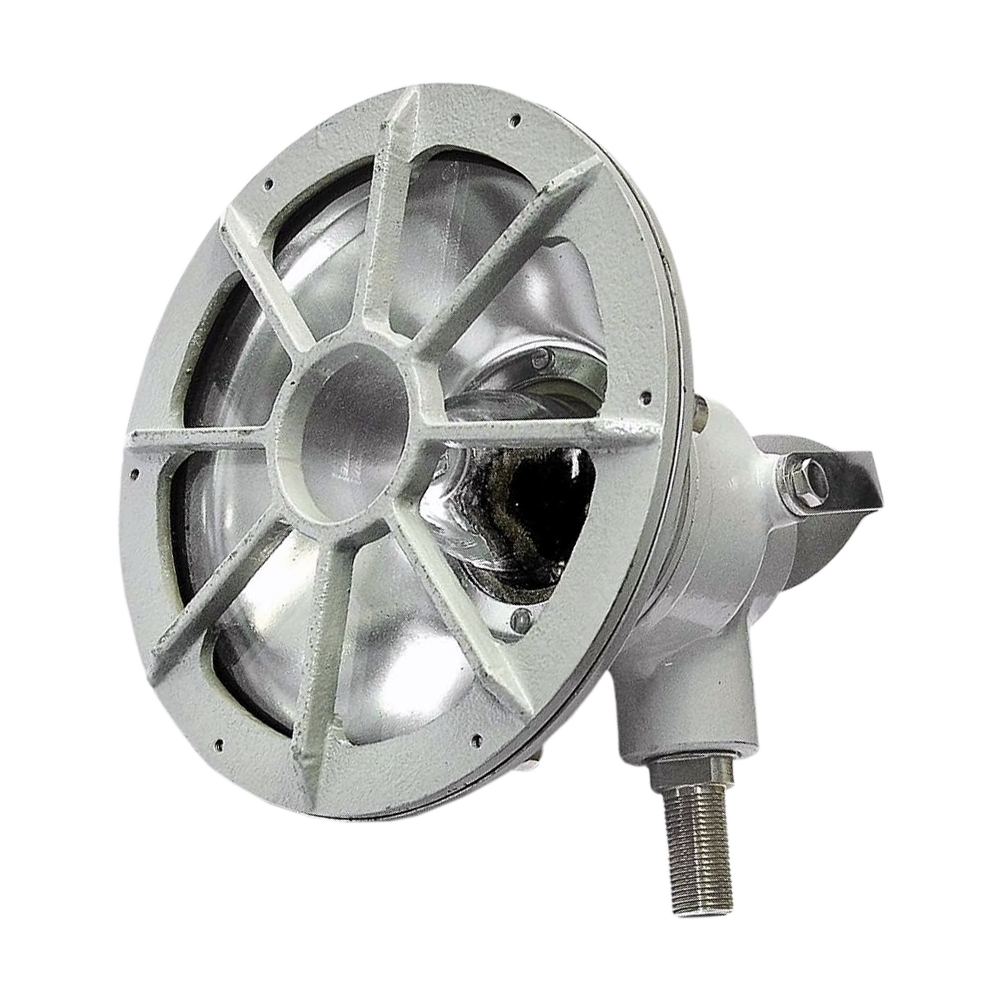

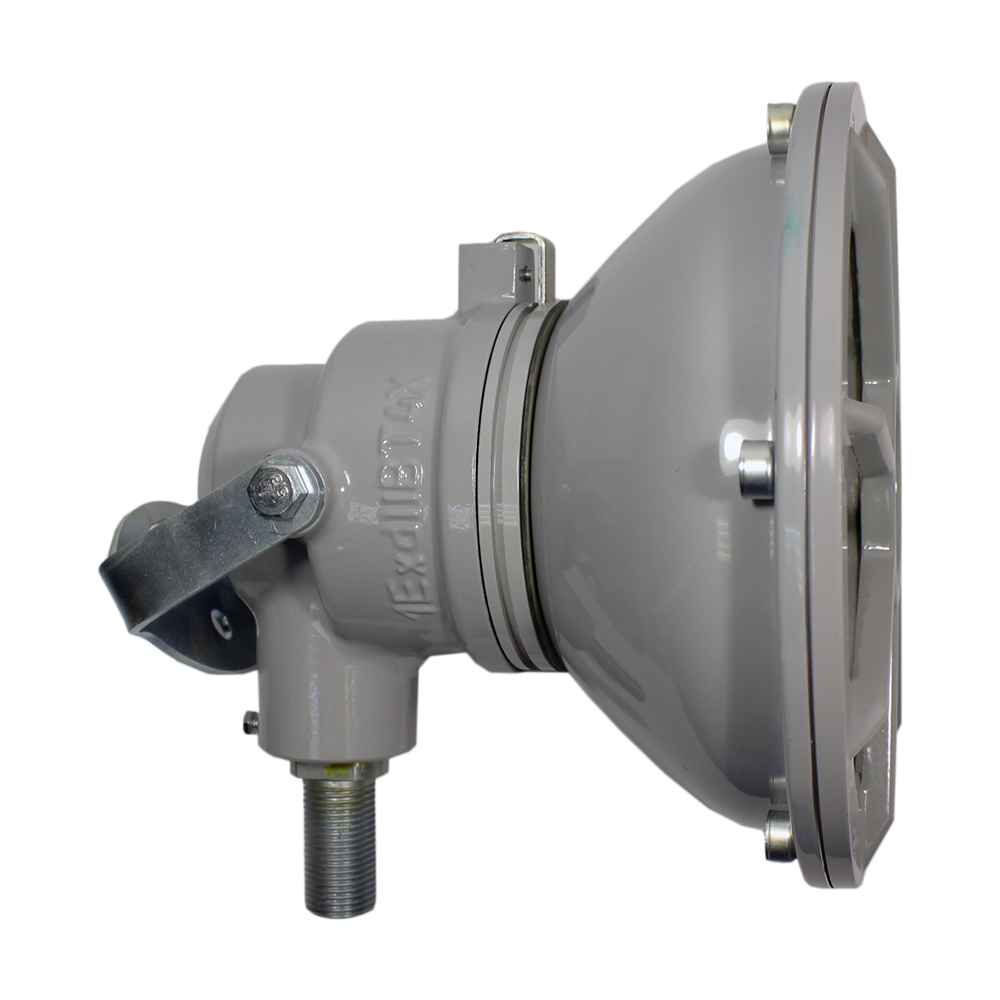

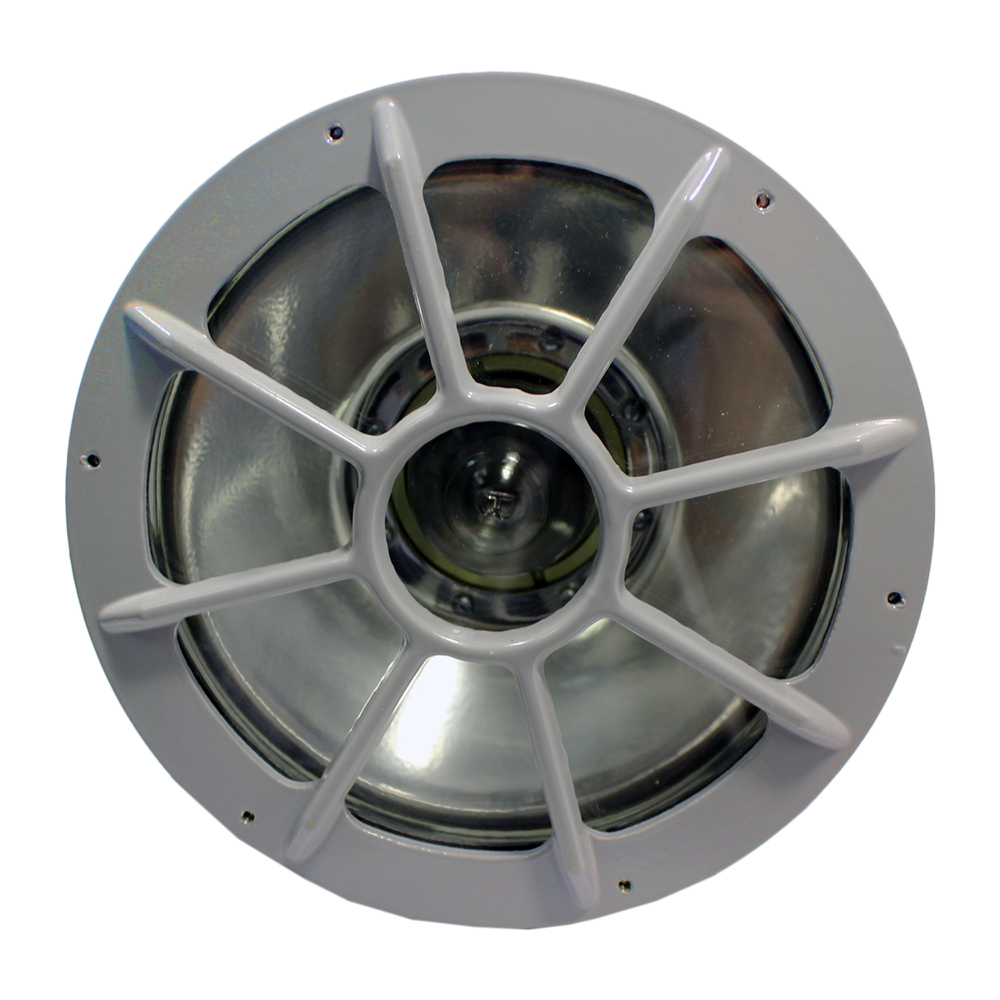

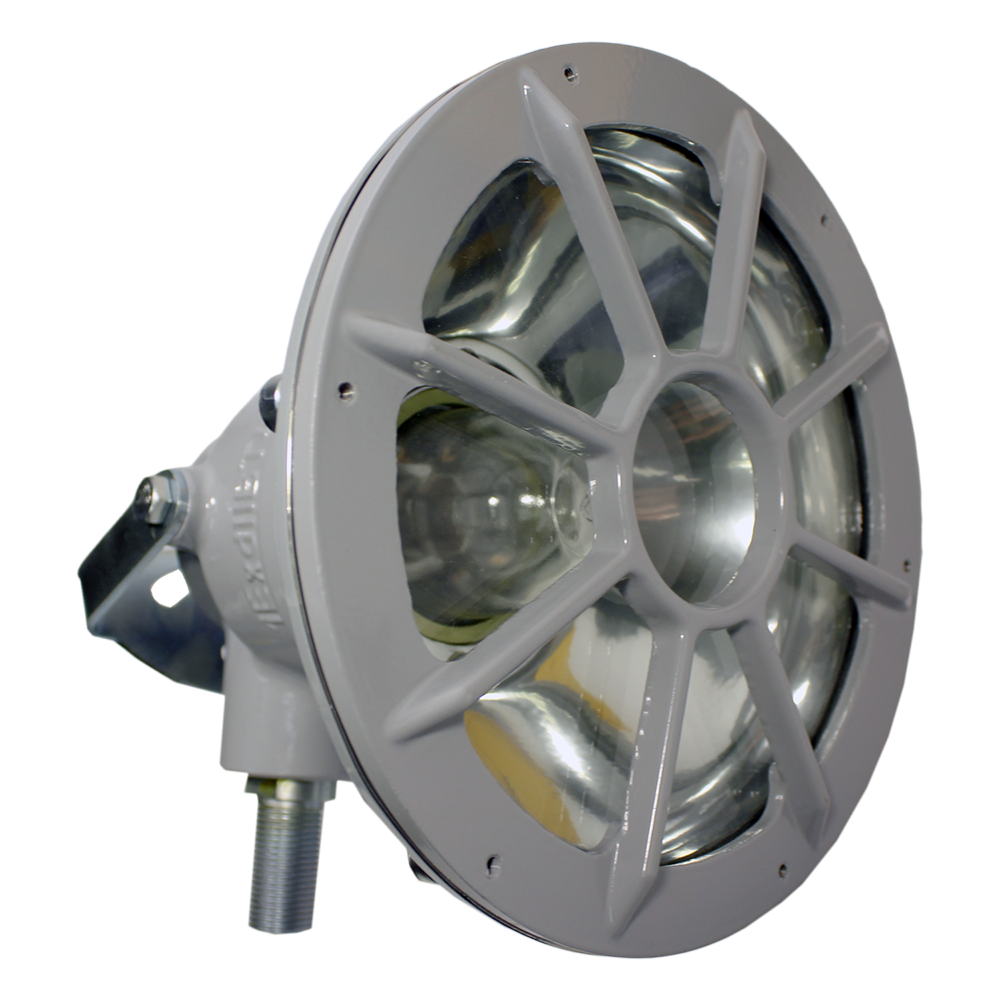

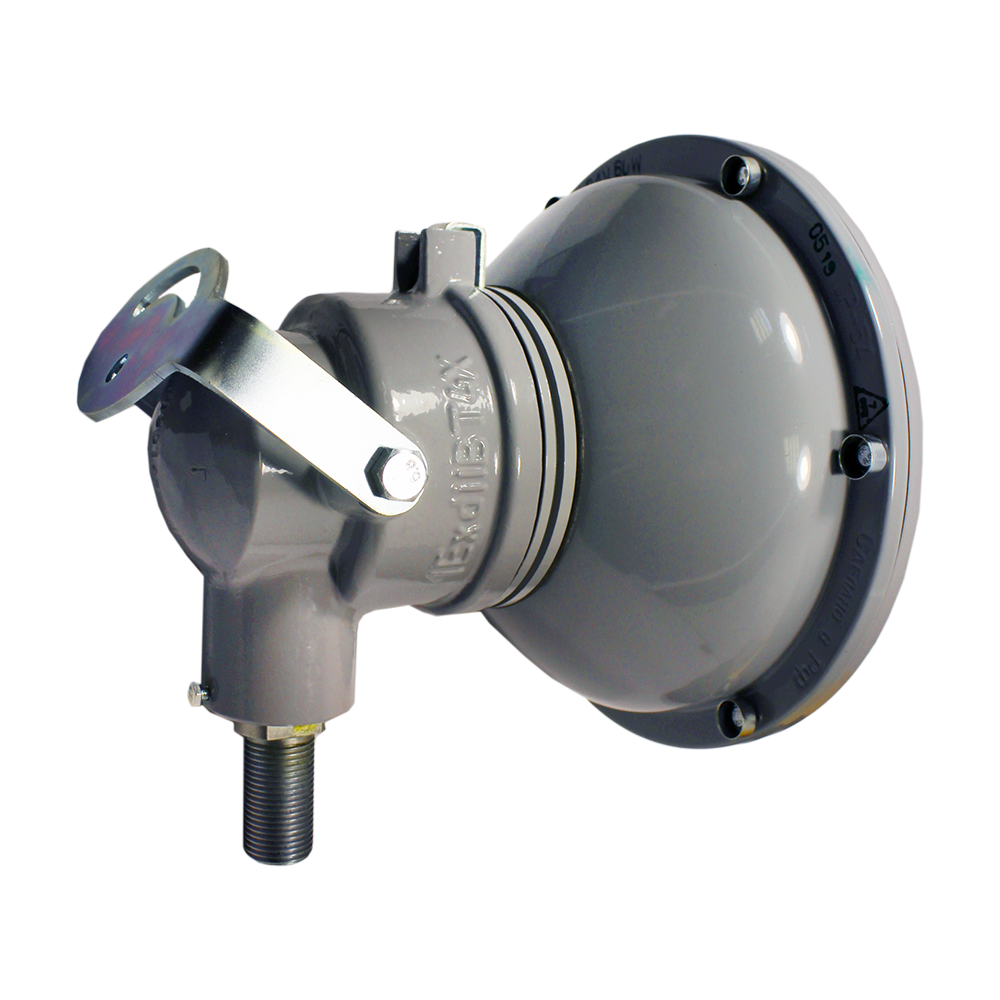

ФВН-64 фары взрывозащищенные под лампу накаливания

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: = 12 В, = 24 В, ≈ 12 В, ≈ 24 В

Потребляемая мощность: 50 Вт, 60 Вт

Тип источника света: Лампа накаливания общего назначения (ЛОН)

Световой поток: 630 лм, 755 лм

Цена (без учета НДС): По запросу руб.

Описание

Фары ФВН-64 с маркировкой взрывозащиты 1ExdIIBT4 предназначены для установки во внутренних помещениях с целью организации общего и локального освещения. Применяются на взрывоопасных объектах (по газу и пыли, в соответствие с маркировкой взрывозащиты).

ФВН-64 подходят для использования на предприятиях нефтехимической и нефтегазовой промышленности, на производствах лакокрасочных растворов, в деревообрабатывающей промышленности и т.д.

Конструкция фар ФВН-64

ФВР-64 производятся в соответствие с требованиями ГОСТ 30852.0, ГОСТ 30852.1 и имеют следующие характеристики:

  • Корпусные детали фары выполнены из алюминиевого сплава.
  • Корпус и защитная сетка окрашены порошковой краской.
  • Отражатель может быть зеркальным или диффузионным.
  • Рассеиватель изготовлен из боросиликатного высокотемпературного ударопрочного стекла.

В данных моделях источником света является лампа накаливания общего назначения (ЛОН). Также выпускаются модификации ФВР-64 со светодиодным модулем.

Технические характеристики

Сила света ФВН-64-1: 5000 Кд
ФВН-64-2: 4000 Кд
Тип кривой силы света Д - Косинусная, К - Концентрированная
Материалы изготовления Алюминиевый сплав, боросиликатное высокотемпературное ударопрочное стекло
Электроподключение Прямое подключение к клеммам внутри корпуса
Диаметр подводимого кабеля 7...9 мм
Сечение подсоединяемых жил 2,5 мм2
Маркировка взрывозащиты 1ExdIIBT4
Класс защиты от поражения электрическим током III
Группа механического исполнения М2
Климатическое исполнение (диапазон рабочих температур) Т1, УХЛ1
Исполнение по степени защиты IP54
Габаритные размеры 209х210 мм
Вес 2,7 кг

Варианты исполнений



Обозначение

Источник света



Отражатель

Угол рассеивания,
градус, не менее

Осевая сила света, не менее, кд

Габариты ( DxL) не более, мм

Масса не более, кг

Тип

Мощность, Вт

Цоколь

ФВН-64-1

Лампа накаливания общего назначения (ЛОН)

50

P42s/11

зеркальный

8

5000

209х210

2,7

ФВН-64-2

50

P42s/11

диффузный

30

400

209х210

2,7

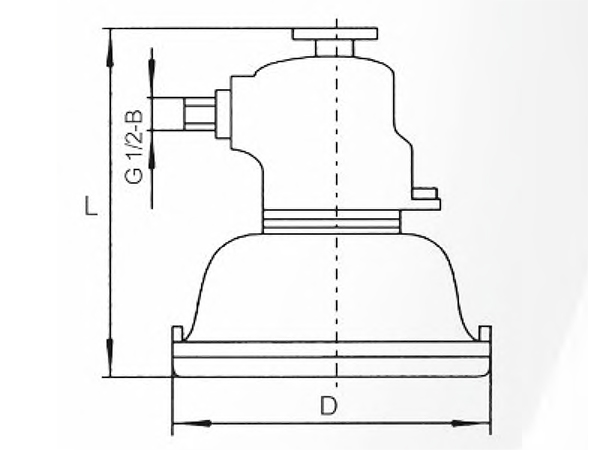

Габаритные и присоединительные размеры светильников ФВН-64

фвн-64 габаритные размеры

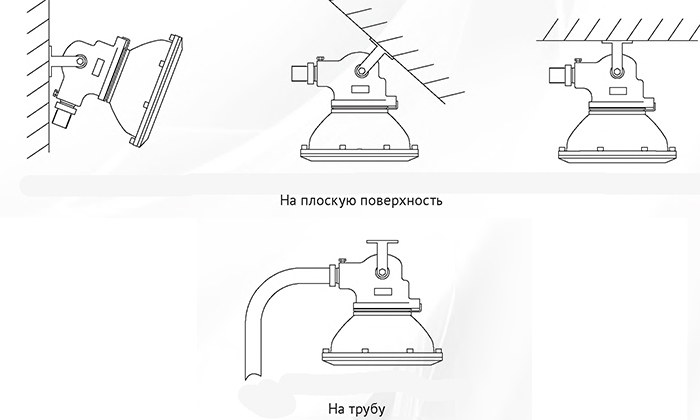

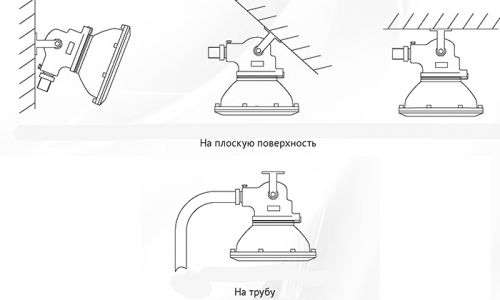

Варианты установки ФВН-64

фвн-64 установочные размеры

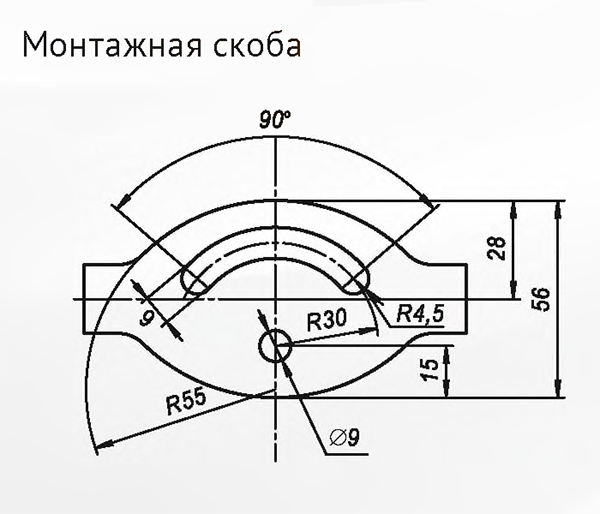

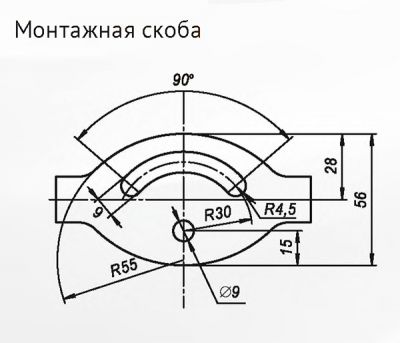

Крепежные элементы ФВН-64

фвн-64 монтажные элементы

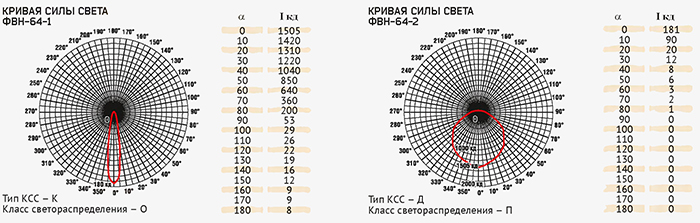

Фотометрические кривые ФВН-64

фвн-64 фотометрические кривые

Стандартный комплект поставки

  • Фара ФВН-64 с лампой - 1 шт.
  • Запасная лампа - 1 шт.
  • Ключ торцевой - 1 шт.
  • Ключ-скоба - 1 шт.

Дополнительная комплектация, опции

  • Кабель КГ.
  • Провод ПВС.



Чтобы правильно подобрать ФВН-64, узнать стоимость фар ФВН-64 или купить ФВН-64, вам достаточно позвонить по телефону
+7 (4812) 209-311 или написать по электронной почте info@td-svetilnik.ru
