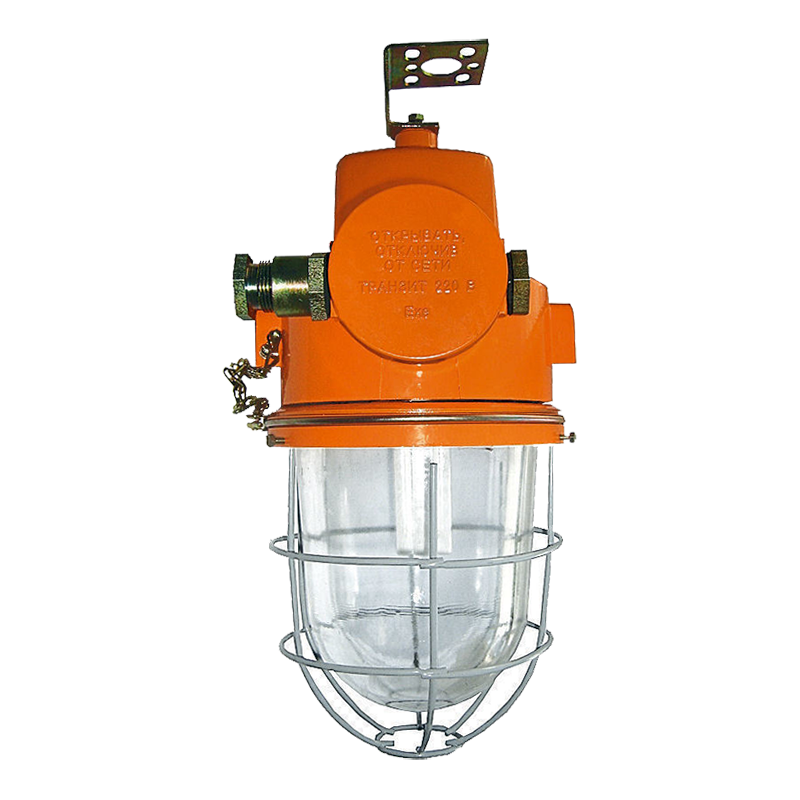

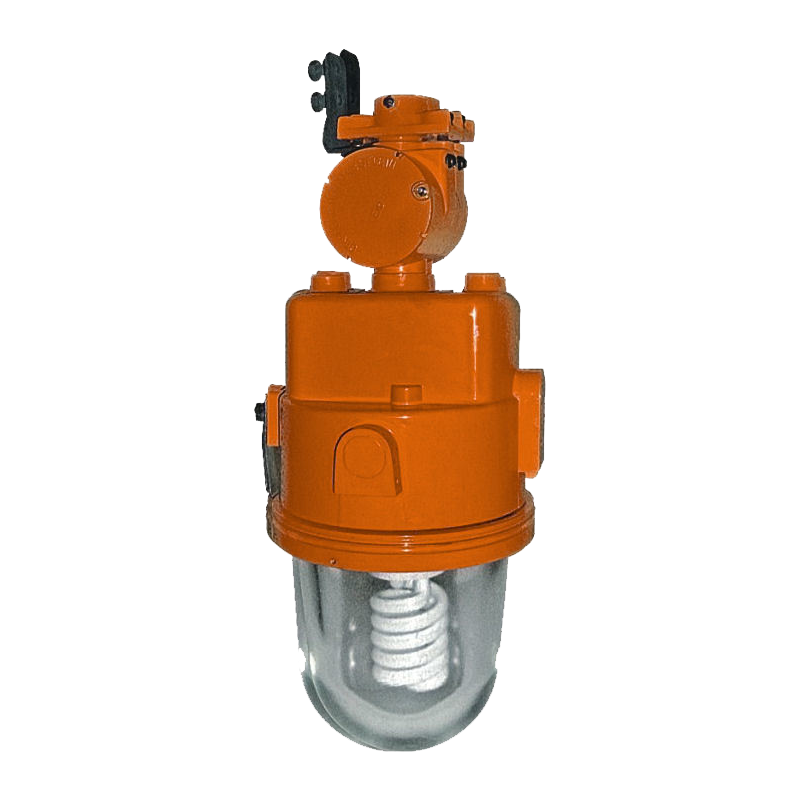

ФСП69 светильники взрывозащищенные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 220 В, ≈ 240 В

Потребляемая мощность: 42 Вт, 45 Вт

Тип источника света: Лампа ртутная НД люминесцентная компактная (КЛЛ)

Световой поток: 2700 лм, 3200 лм

Цена (без учета НДС): 6 105,70 - 13 370,50 руб.

Описание

Светильники ФСП69 относятся к взрывозащищенному осветительному оборудованию и предназначены для организации освещения на объектах с риском возникновения взрывоопасных соединений газа и пыли.

ФСП69 устанавливаются во внутренних помещениях, используются на предприятиях нефтяной, газовой, нефтехимической, химической, лакокрасочной, деревообрабатывающей и других отраслей промышленности.

Конструкция ФСП69

ФСП69 производятся в соответствие с требованиями ГОСТ 30852.0, ГОСТ 30852.1:

  • Части алюминиевого корпуса и крышки вводной коробки соединены резьбовым способом.
  • От внешних воздействий люминесцентную лампу защищает колпак из боросиликатного высокотемпературного ударопрочного стекла.
  • При расположении вводной коробки сбоку светильники ФСП69 выпускаются с одним или двумя кабельными вводами, что позволяет осуществлять индивидуальное или транзитное подключение к электросети.
  • При расположении вводной коробки сверху - ввод электропитания осуществляется проводами или кабелем через трубу G3/4.

ФСП69 предназначены для работы в комплекте с компактными люминесцентными лампами (КЛЛ) мощность 42 Вт (3200 лм) или 45 Вт (2700 лм).

Технические характеристики

Тип кривой силы света Д - Косинусная, К - Концентрированная, Л - Полуширокая, Ш - Широкая
Коэффициент полезного действия 80%
Тип патрона E27
Материалы изготовления Алюминиевый сплав, боросиликатное высокотемпературное ударопрочное стекло
Способ крепления или установки Подвесное крепление (С)
Электроподключение Прямое подключение к клеммам колодки вводной коробки
Диаметр подводимого кабеля 7...14 мм (16-для вводной коробки сверху)
Сечение подсоединяемых жил 2,5 мм2
Маркировка взрывозащиты 1ExdIICT6
Класс защиты от поражения электрическим током I
Группа механического исполнения М2
Исполнение по степени защиты IP65
Вес 6.9...7.6 кг

Структура обозначения, пример заказа

ФСП
69
42
021

Номер модификации (см. таблицу "варианты исполнения")

Мощность лампы (42 Вт или 45 Вт)

Номер серии

Обозначение модели

Варианты исполнений

Обозначение

Источник света

Наличие ПРА

КПД %, не менее

Габариты, не более, мм

Масса, не более, мм

Вид исполнения

Тип

Мощность, Вт  (световой поток, Лм)

Цоколь

ФСП69-42-019

КЛЛ

42 (3200)

PL-T/4p

ЭПРА

80

232x415

8,2

Вводная коробка сбоку

ФСП69-45-023

КЛЛ

45 (2700)

Е27

-

80

ФСП69-42-021

КЛЛ

42 (3200)

PL-T/4p

ЭПРА

80

232x504

8,7

Вводная коробка сверху

ФСП69-45-025

КЛЛ

45 (2700)

Е27

-

80

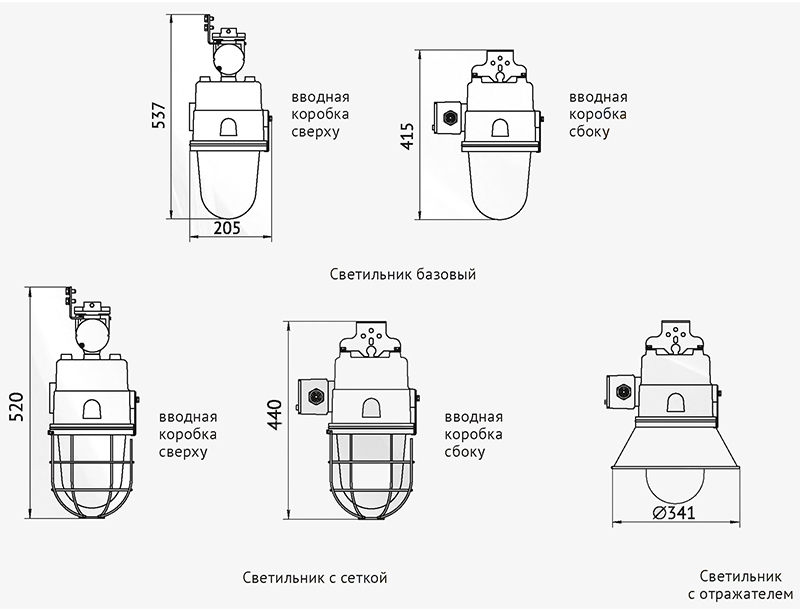

Габаритные и присоединительные размеры светильников ФСП69

фсп69 габаритные размеры

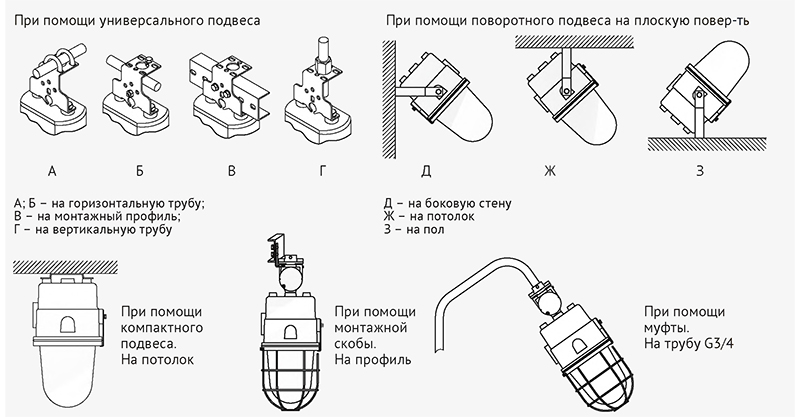

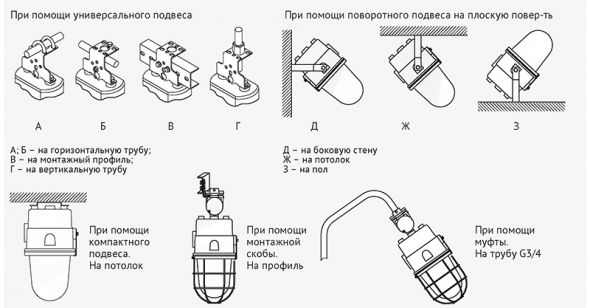

Варианты установки ФСП69

фсп69 варианты установки

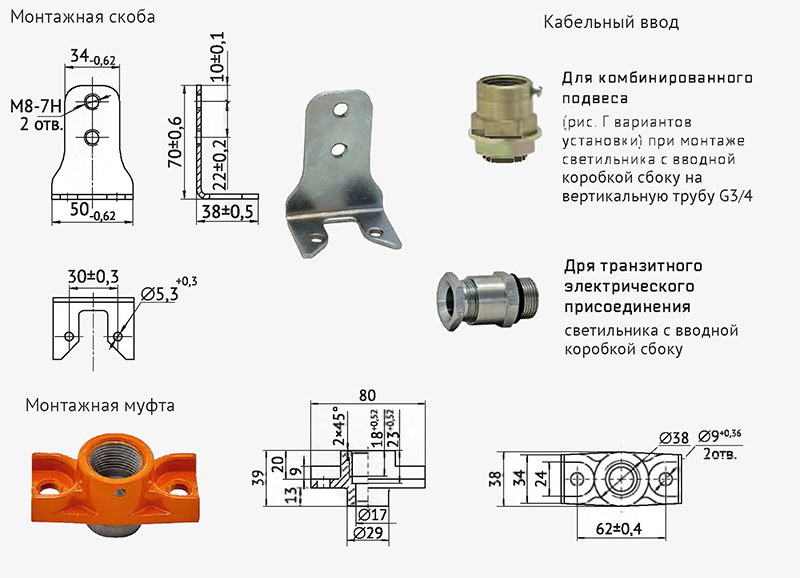

Крепежные элементы ФСП69

фсп69 крепежные элементы

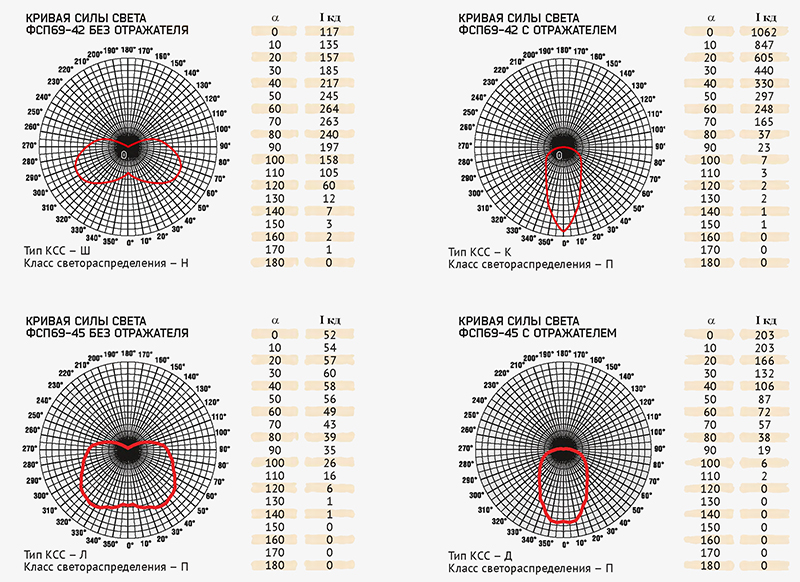

Фотометрические кривые ФСП69

фсп69 фотометрические кривые

Стандартный комплект поставки

  • Светильник ФСП69 - 1 шт.
  • Кабельный ввод (вводная коробка сбоку) - 1 шт.
  • Пробка-заглушка (вводная коробка сбоку) - 1 шт.
  • Лампа - 1 шт.
  • Монтажная муфта (вводная коробка сверху) - 1 шт.
  • Монтажная скоба (вводная коробка сверху) - 1 шт.

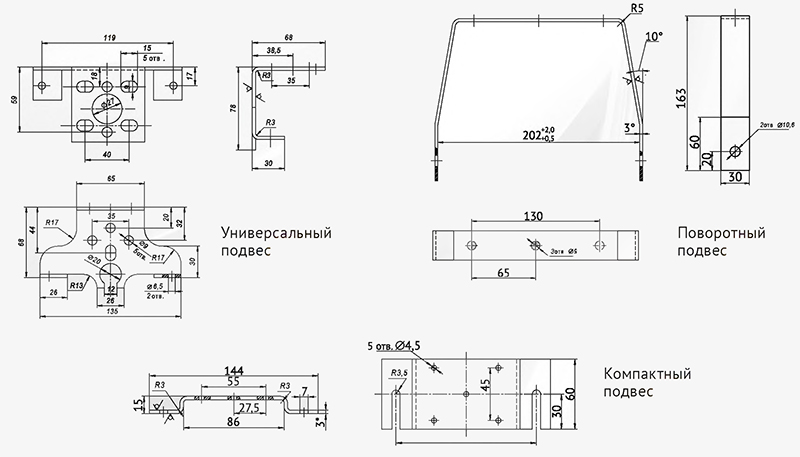

Дополнительная комплектация, опции

  • Защитная сетка.
  • Внешний отражатель.
  • Кабельный ввод (для транзитного подключения).
  • Универсальный подвес.
  • Поворотная скоба.
  • Компактный подвес.
  • Комбинированный подвес.

фсп69 дополнительная комплектация

Скачать документацию

ФСП69-42 светильники взрывозащищенные без отражателя. IES-файлы.

ФСП69-45 светильники взрывозащищенные без отражателя. IES-файлы.

ФСП69-45 светильники взрывозащищенные с отражателем. IES-файлы.

НСП69-300, -200, -160, -100. ФСП69-42, -45 светильники взрывозащищенные. Руководство эксплуатации
