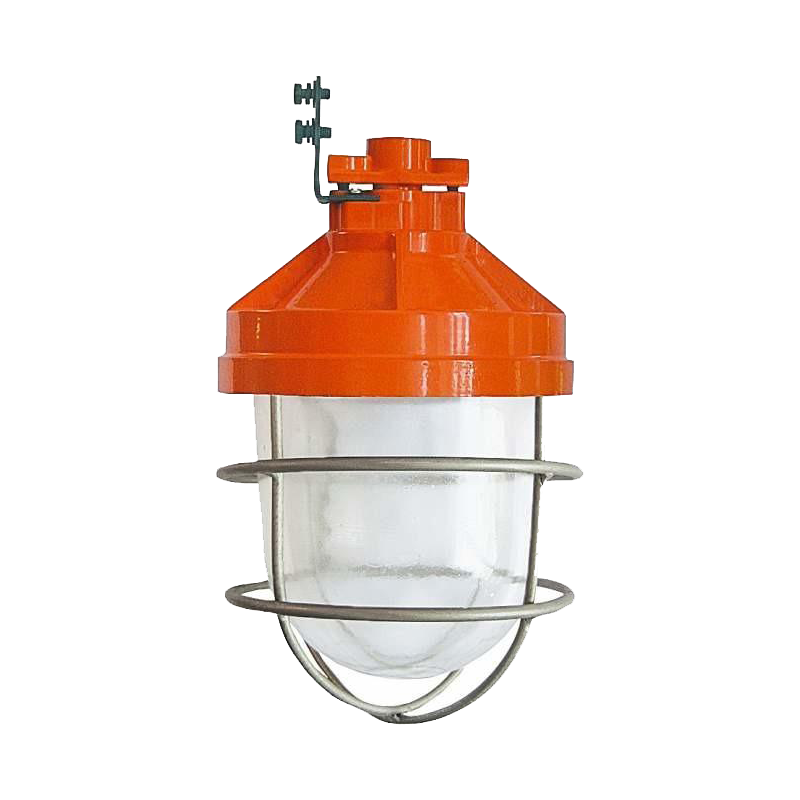

ФСП72 светильники взрывозащищенные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 220 В

Потребляемая мощность: 30 Вт

Тип источника света: Лампа ртутная НД люминесцентная компактная (КЛЛ)

Световой поток: 1900 лм

Цена (без учета НДС): 2738,00-3300,00 руб.

Описание

Взрывозащищенные светильники ФСП72 используются как осветительные приборы общего назначения на промышленных и производственных объектах. Могут устанавливаться во взрывоопасных по газу и пыли зонах. Применяются на предприятиях нефтяной, газовой, нефтехимической, химической, лакокрасочной, деревообрабатывающей и других отраслей промышленности.

Конструкция осветительных приборов ФСП72 соответствует ГОСТ Р МЭК 60079-0, ГОСТ IEC 60079-1. Взрывозащита обеспечивается цилиндрическим взрывонепроницаемым соединением частей оболочки. Корпусные детали светильников выполнены из алюминиевого сплава и окрашены порошковой краской. Защитный колпак из боросиликатного высокотемпературного ударопрочного стекла герметично установлен в кольцо при помощи герметика.

Части корпуса светильника ФСП72 образуют единую конструкцию при помощи байонетного соединения, которое позволяет быстро разъединять части оболочки светильника для обслуживания и замены лампы.

Технические характеристики

Тип кривой силы света Г - Глубокая, Л - Полуширокая
Коэффициент полезного действия 60%
Тип патрона E27
Материалы изготовления Алюминиевый сплав, боросиликатное высокотемпературное ударопрочное стекло
Способ крепления или установки Подвесное крепление (С)
Электроподключение Прямое подключение к патрону Е27 внутри корпуса
Диаметр подводимого кабеля 8...16 мм
Сечение подсоединяемых жил 2,5 мм2
Маркировка взрывозащиты 1ExdIIBT6
Класс защиты от поражения электрическим током I
Группа механического исполнения М2
Исполнение по степени защиты IP65
Габаритные размеры ФСП72-30-001(005): 210х320 мм
ФСП72-30-002(006): 210х295 мм
Вес 5,5 кг

Структура обозначения, пример заказа

ФСП
72
30
001

Номер модификации (см. таблицу "варианты исполнения")

Мощность лампы, Вт

Номер серии

Обозначение модели

Варианты исполнений

Обозначение



Источник света

КПД %, не менее

Габариты, не более, мм

Масса, не более, кг

Вид исполнения (сетка)

Тип

Мощность, Вт

Цоколь

ФСП72-30-001(005)

КЛЛ

до 30

Е27

60

210х320

5,5

есть

ФСП72-30-002(006)

КЛЛ

до 30

Е27

60

210х295

5,5

нет

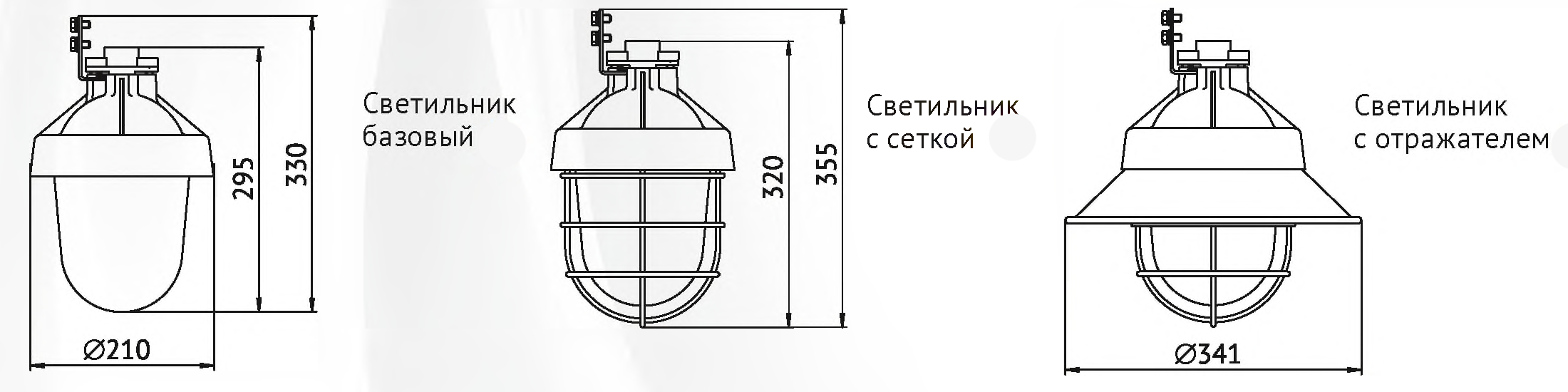

Габаритные и присоединительные размеры светильников ФСП72

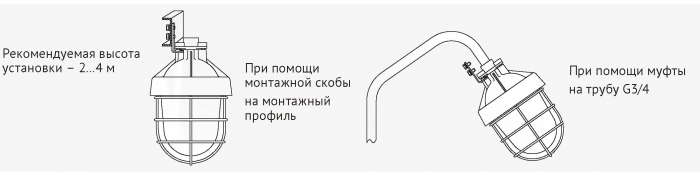

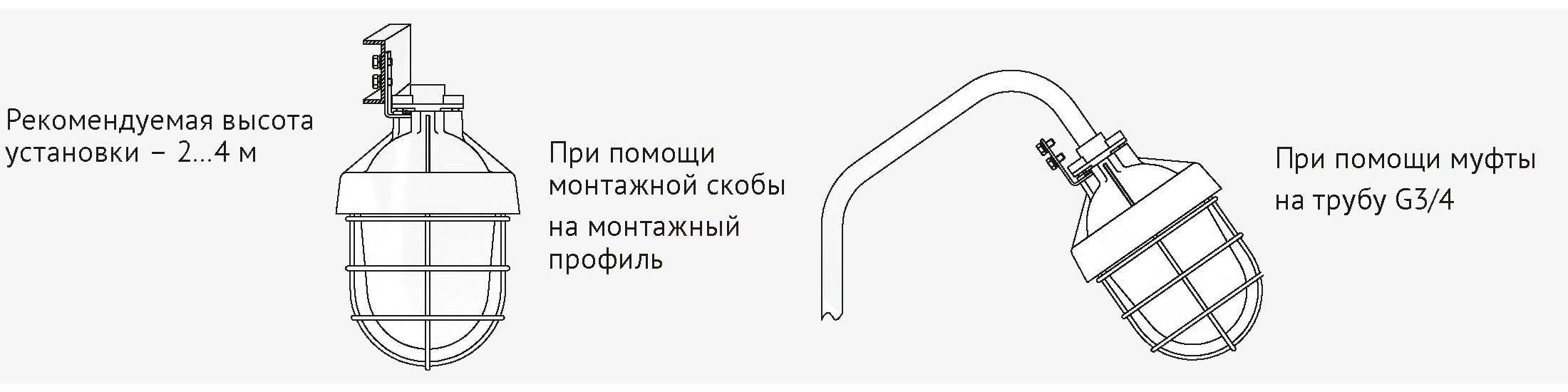

Варианты установки

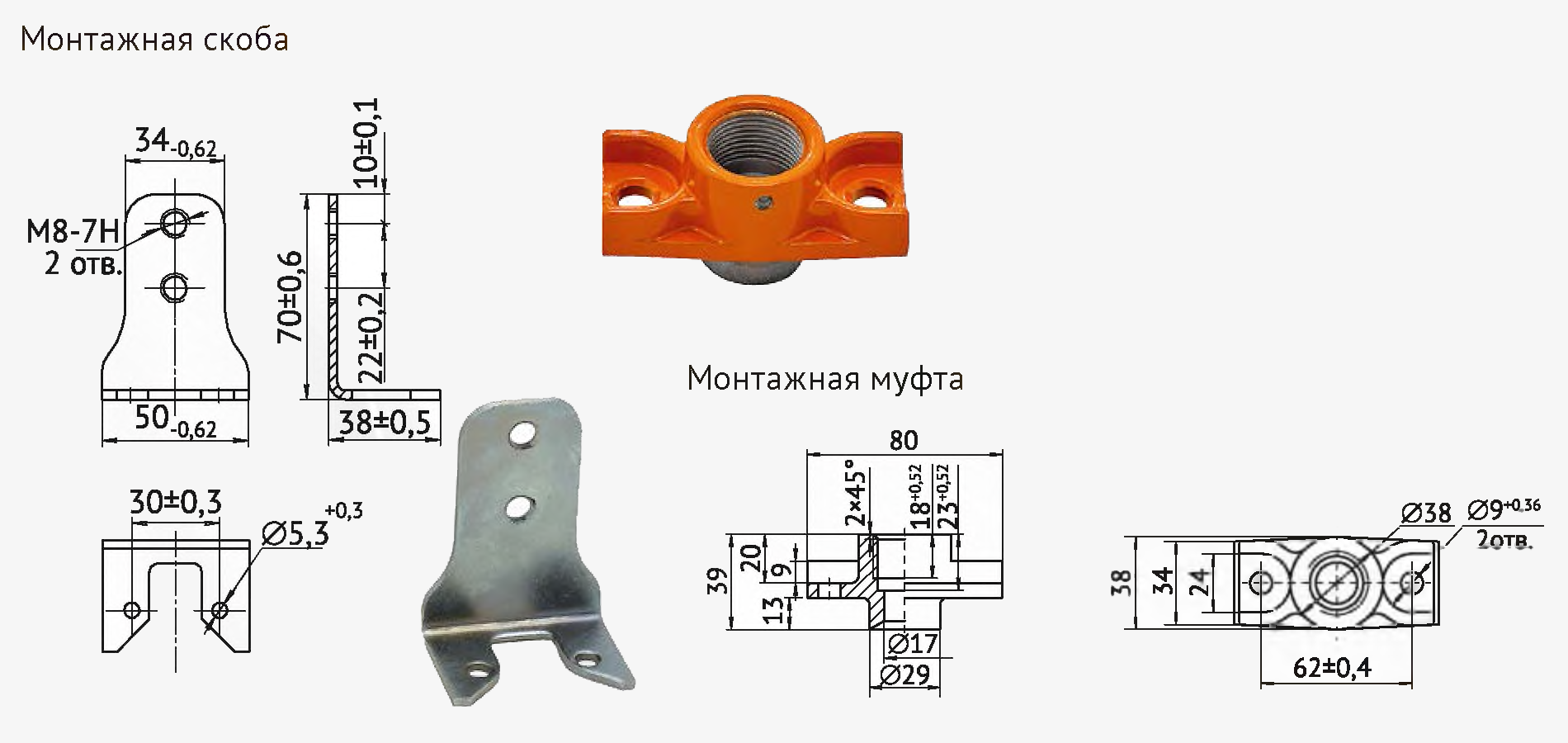

Крепежные элементы

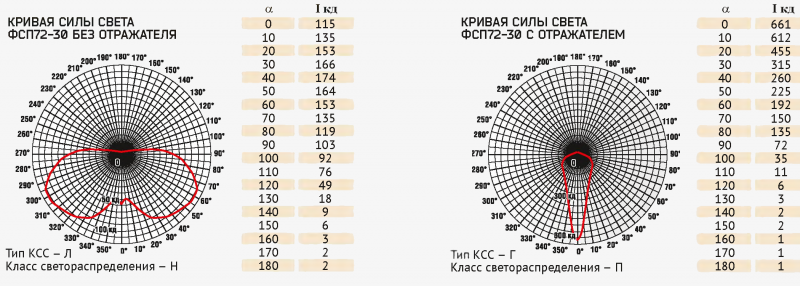

Фотометрические кривые

Стандартный комплект поставки

  • Светильник ФСП72 - 1 шт.
  • Монтажная скоба - 1 шт.
  • Резиновая прокладка - 1 шт.
  • Монтажная муфта - 1 шт

Дополнительная комплектация, опции

  • Внешний отражатель.
  • Лампа КЛЛ.
