СГП02 прожекторы взрывозащищенные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 110 В, ≈ 220 В

Потребляемая мощность: 400 Вт, 700 Вт, 1000 Вт

Тип источника света: Лампа дуговая ртутная ВД люминофорная (ДРЛ), Лампа дуговая ртутная ВД металлогалогенная (ДРИ), Лампа натриевая (ДНаТ)

Цена (без учета НДС): По запросу руб.

Заказать

Описание

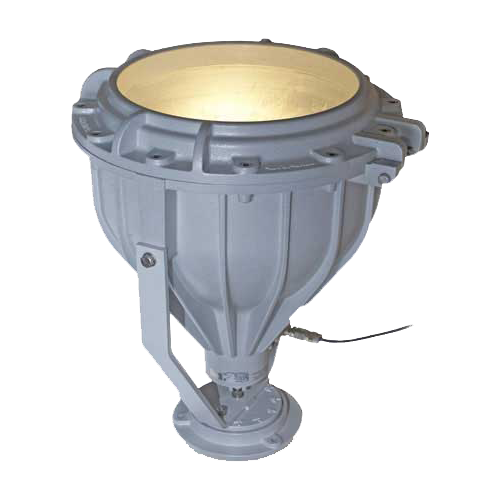

Взрывозащищенные прожекторы СГП02 являются источником направленного света и предназначены для освещения помещений промышленных предприятий и открытых промышленных площадок, где возможно присутствие взрывоопасных сред.

Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

В отличие от других осветительных приборов, СГП02 имеют сейсмостойкость 9 баллов по шкале MSK-64. Это означает, что способность выдерживать нагрузки, связанные с землетрясениями, для данных прожекторов подтверждена документально.

Преимущества взрывозащищенных прожекторов СГП02:

Корпус из коррозионностойкого модифицированного алюминиево-кремниевого сплава.
Передняя крышка из ударопрочного термостойкого стекла.
Закаленная скоба из оцинкованной стали.
Внутренний и внешний зажим заземления из нержавеющей стали.
Электропроводка выполнена проводами с силиконовой изоляцией.
Уплотнительные кольца из силиконовой резины устойчивые к кислотам и углеводородам.
Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035.

Технические характеристики

Тип кривой силы света	К - Концентрированная
Коэффициент мощности	0,98
Тип патрона	E40
Материалы изготовления	Корпус: коррозионностойкий модифицированный алюминиево-кремниевый сплав Крышка: термостойкое ударопрочное боросиликатное стекло.
Электроподключение	Прямое подключение к патрону или к клеммам L, N, PЕ через кабельный ввод с резьбой 3/4" NPT
Диаметр подводимого кабеля	6...18 мм
Сечение подсоединяемых жил	4 мм²
Маркировка взрывозащиты	1ExdIIBT3, 1ExdIICT3
Класс защиты от поражения электрическим током	I
Климатическое исполнение (диапазон рабочих температур)	УХЛ1
Исполнение по степени защиты	IP66
Габаритные размеры	600х589х398 мм Окно - Ǿ 389 мм
Вес	44,25 кг

Структура обозначения, пример заказа

СГП02

400

220AC

2КНВ2NНK

/ЛАМПА

Опции (ЛАМПА - лампа в комплекте, МОРЕ - морское исп.)

Сторона расположения ввода

Количество и типоразмер кабельных вводов

Шифр напряжения питания (100AC для напряжения ~ 110 В или 220AC для напряжения ~ 220 В)

Тип лампы (НТ - натриевая лампа, М - металлогалогенная лампа, Р - ртутная лампа)

Мощность ламп (400 Вт, 700 Вт, 1000 Вт)

Обозначение модели

Варианты исполнений

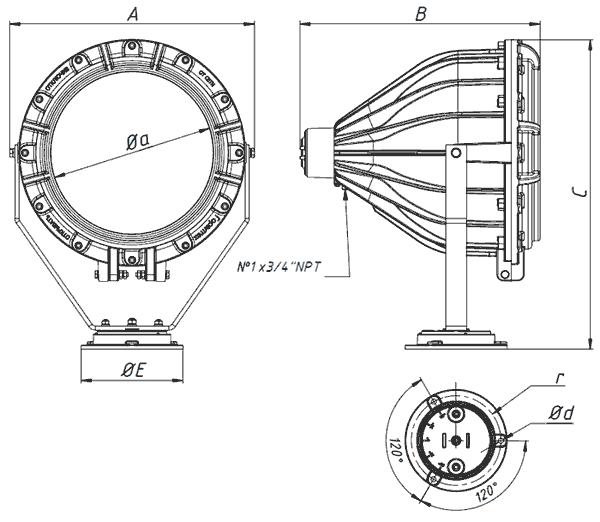

Габаритные и присоединительные размеры прожекторов СГП02

Модель	Мощность лампы, Вт	Тип лампы	Патрон	Температурный класс	Размеры, мм							Масса, кг
					Габаритные			Окно	Крепежные
					А	В	С	Oа	OЕ	r	Od
СГП02-400Р	400	ДРЛ	Е40	Т3	600	589	758	398	250	109,75	12,5	44,25
СГП02-700Р	700	ДРЛ	Е40	Т3	600	589	758	398	250	109,75	12,5	44,25
СГП02-1000Р	1000	ДРЛ	Е40	Т2	600	589	758	398	250	109,75	12,5	44,25
СГП02-400НТ	400	ДНаТ	Е40	Т3	600	589	758	398	250	109,75	12,5	44,25
СГП02-700НТ	700	ДНаТ	Е40	Т3	600	589	758	398	250	109,75	12,5	44,25
СГП02-1000НТ	1000	ДНаТ	Е40	Т2	600	589	758	398	250	109,75	12,5	44,25
СГП02-1000М	1000	МГЛ (ДРИ)	Е40	Т2	600	589	758	398	250	109,75	12,5	44,25

Примечание: ДРЛ - Ртутная лампа, ДНаТ - Натриевая лампа, МГЛ (ДРИ) - Металлогалогенная лампа

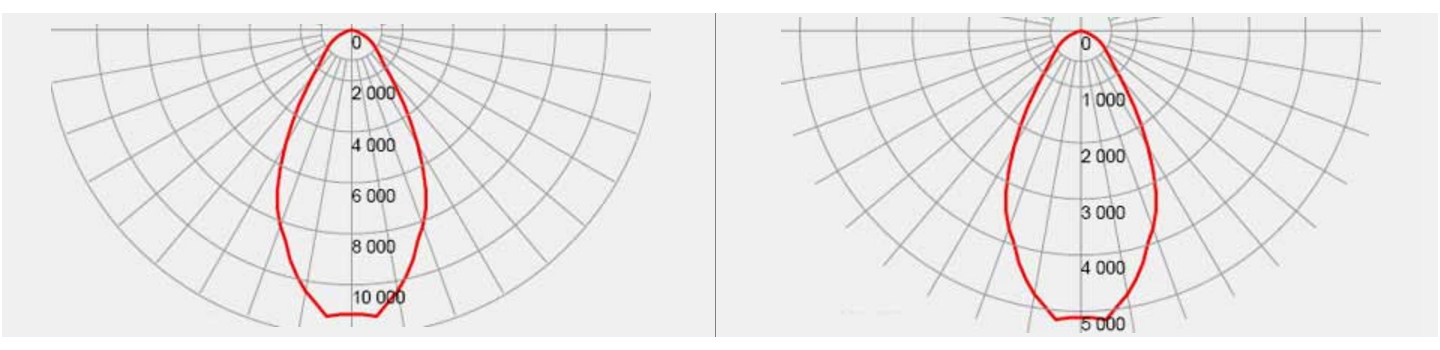

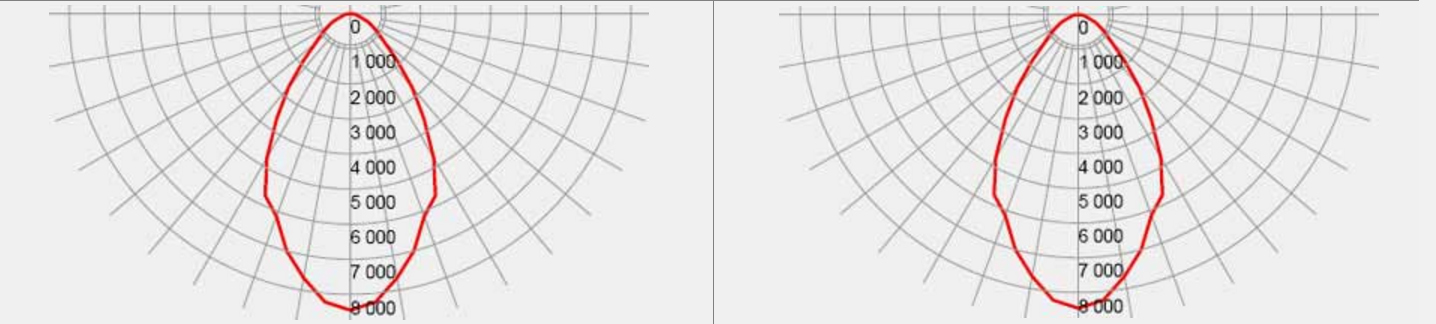

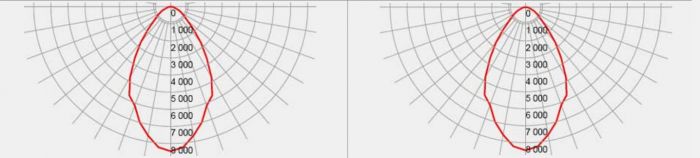

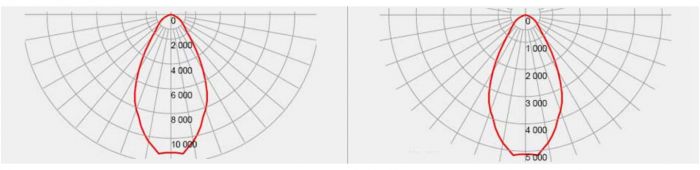

**Таблица фотометрических кривых КД/1000 ЛМ**

СГП02-400НТ (тип К-концентрированная)	СГП02-400Р (тип К-концентрированная)

СГП02-700Р (тип К-концентрированная)	СГП02-1000М (тип К-концентрированная)

СГП02-1000НТ (тип К-концентрированная)	СГП02-1000Р (тип К-концентрированная)

**Рекомендуемые кабельные вводы для светильников СГП02:**
	КНВ2NНK/P - ввод для небронированного кабеля, диаметр обжимаемого кабеля 6 - 18 мм, никелированная латунь.		КНВМ2N-25НК/Р - ввод для небронированного кабеля в металлорукавах, диаметр обжимаемого кабеля 6 - 17 мм, диаметр условного прохода металлорукава 25 мм, никелированная латунь.
	КНВТВ2NGНK/Р - ввод для небронированного кабеля в шлангах, трубопроводах, металлорукавах; внутренняя резьба для внешнего присоединения трубная цилиндрическая ГОСТ 6357-81 3/4" G, диаметр обжимаемого кабеля 6 - 18 мм, никелированная латунь.		КНВМ2N-20НК/Р - ввод для небронированного кабеля в металлорукавах, диаметр обжимаемого кабеля 6 - 17 мм, диаметр условного прохода металлорукава 20 мм, никелированная латунь.

Стандартный комплект поставки

Прожектор СГП02.
Паспорт.

Дополнительная комплектация, опции

Морское исполнение.
Металлогалогенная лампа.
Ртутная лампа.
Натриевая лампа.
Опорные кронштейны для горизонтальной / вертикальной регулировки.
Климатическое исполнение по заказу: УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з, В5.

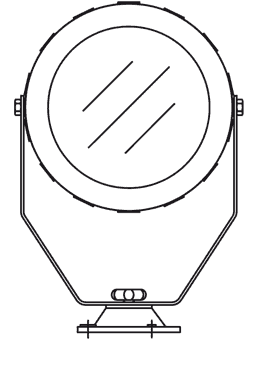

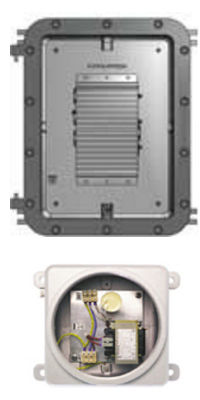

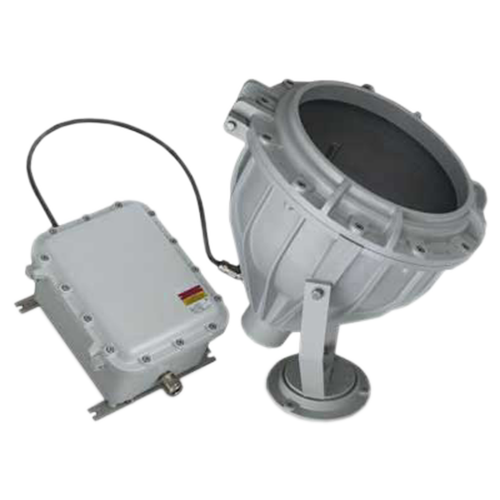

**Отдельно устанавливаемая ПРА**
Коробка, содержащая ПРА Резьба на присоединительных отверстиях трубная коническая 3/4"ГОСТ 6211-81	Тип светильника	Мощность лампы	Тип лампы	Маркировка коробки с ПРА
	СГП02-400Р	400Вт	ДРЛ	ЩОРВА/400Р
	СГП02-700Р	700Вт		ЩОРВ/700Р
	СГП02-1000Р	1000Вт		ЩОРВ/1000Р
	СГП02-400НТ	400Вт	Днат	ЩОРВА/400НТ
	СГП02-700НТ	700Вт		ЩОРВ/700НТ
	СГП02-1000НТ	1000Вт		ЩОРВ/1000НТ
	СГП02-1000М	1000Вт	МГЛ (ДРИ)	ЩОРВ/1000М

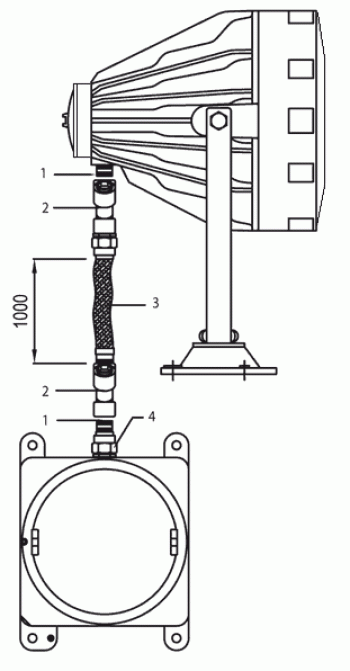

№	Описание
1	Ниппель серии НВН
2	Фитинговые соединения cерии РЗГ
3	Гибкий армированный кабельный элементы серии МГМ
4	Фитинговые соединения cерии ТСНН

Скачать документацию

СГП02-400НТ прожекторы взрывозащищенные. IES-файл.

СГП02-400Р прожекторы взрывозащищенные. IES-файл.

СГП02-700Р прожекторы взрывозащищенные. IES-файл.

СГП02-1000НТ прожекторы взрывозащищенные. IES-файл.

СГП02-1000М прожекторы взрывозащищенные. IES-файл.

СГП02-1000Р прожекторы взрывозащищенные. IES-файл.
