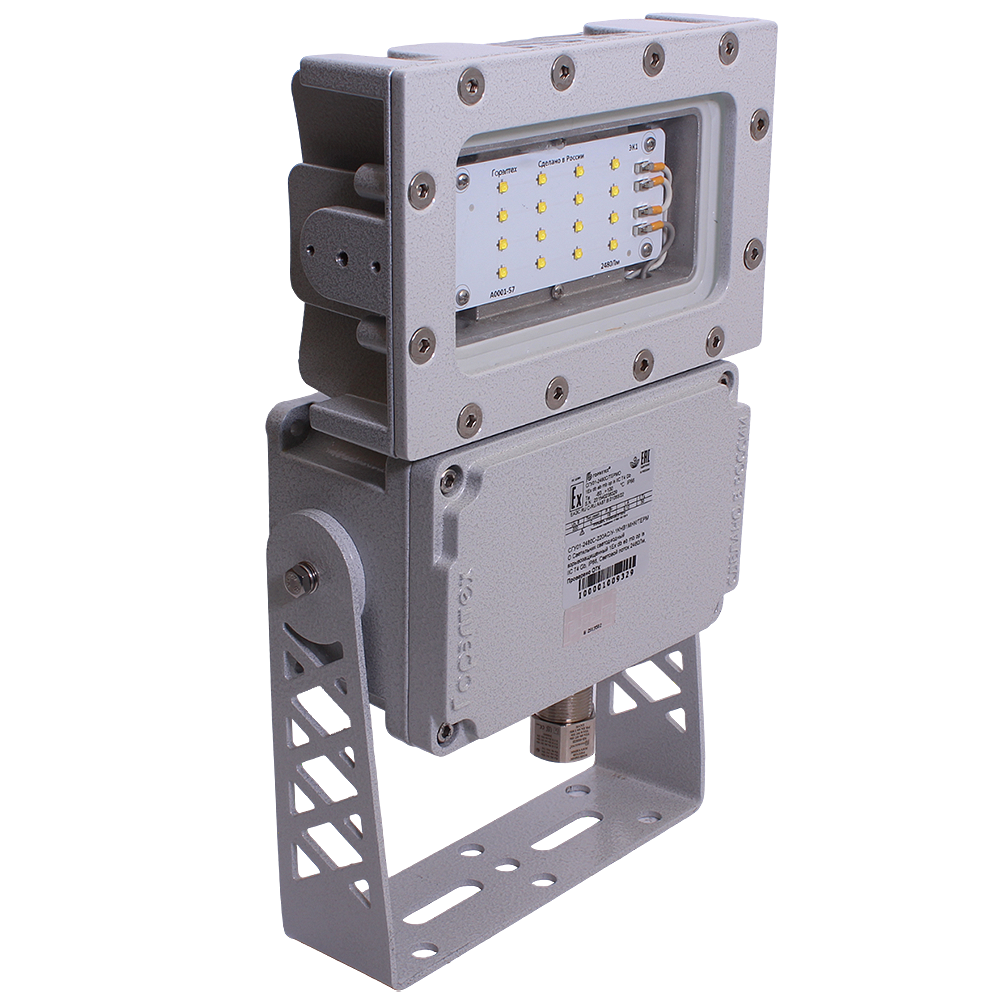

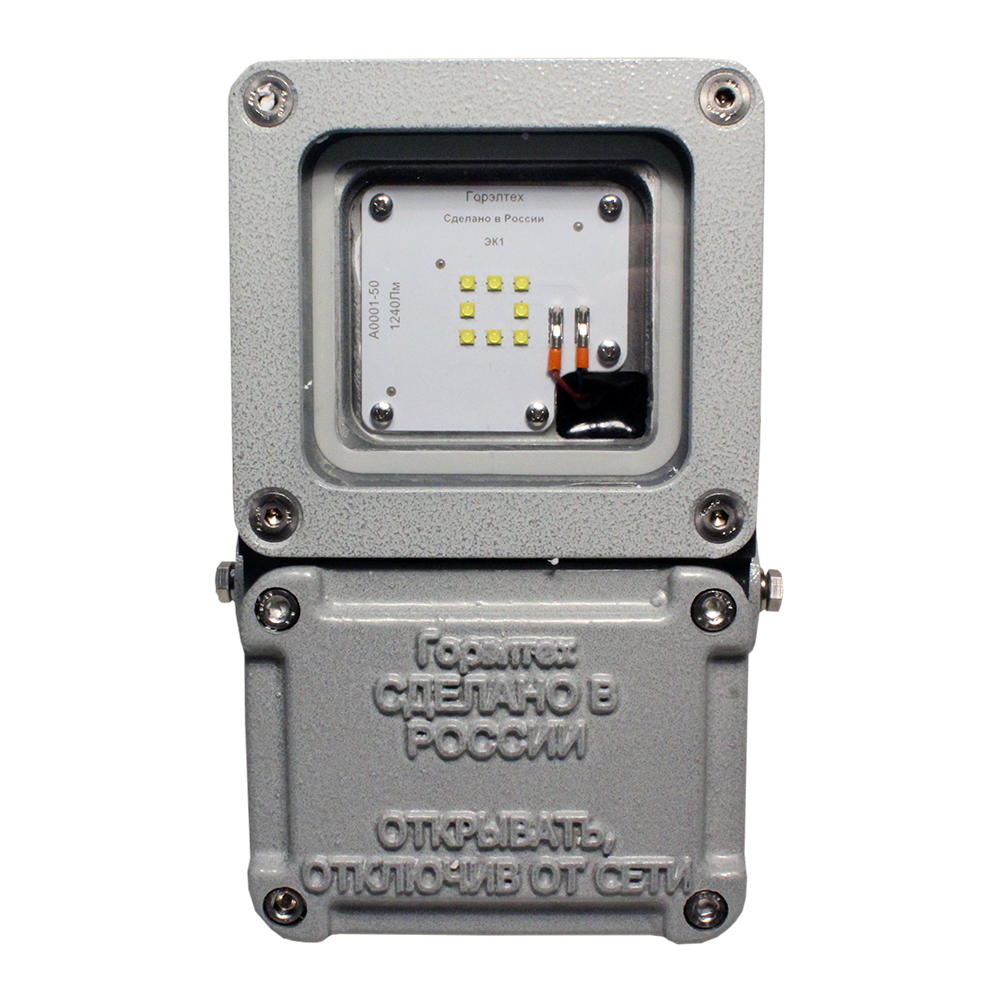

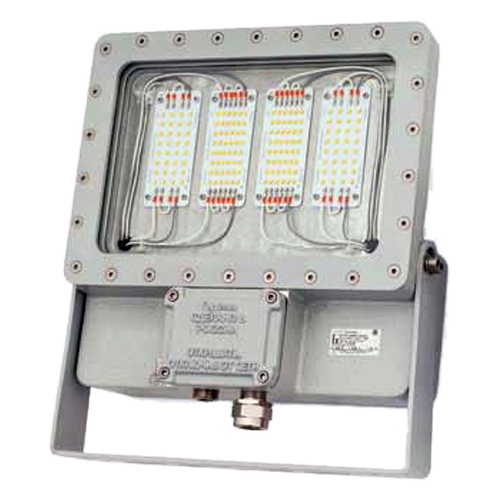

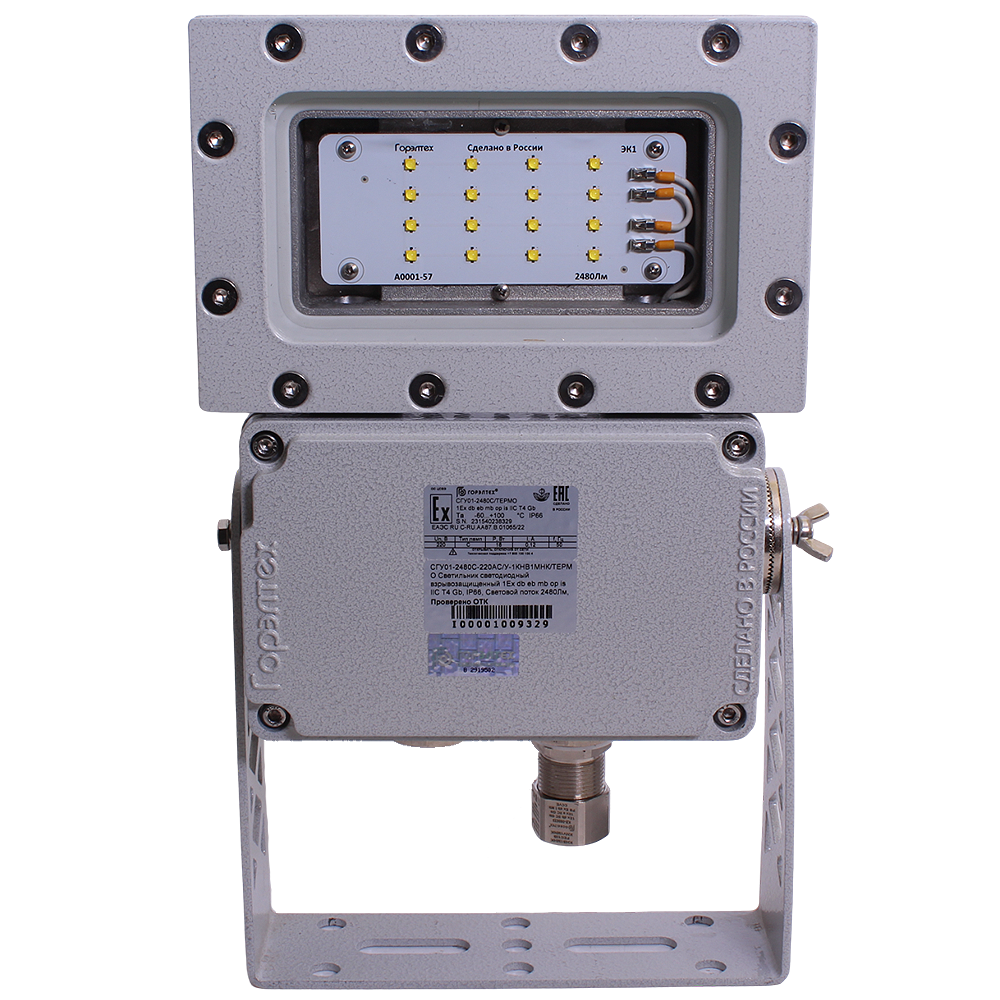

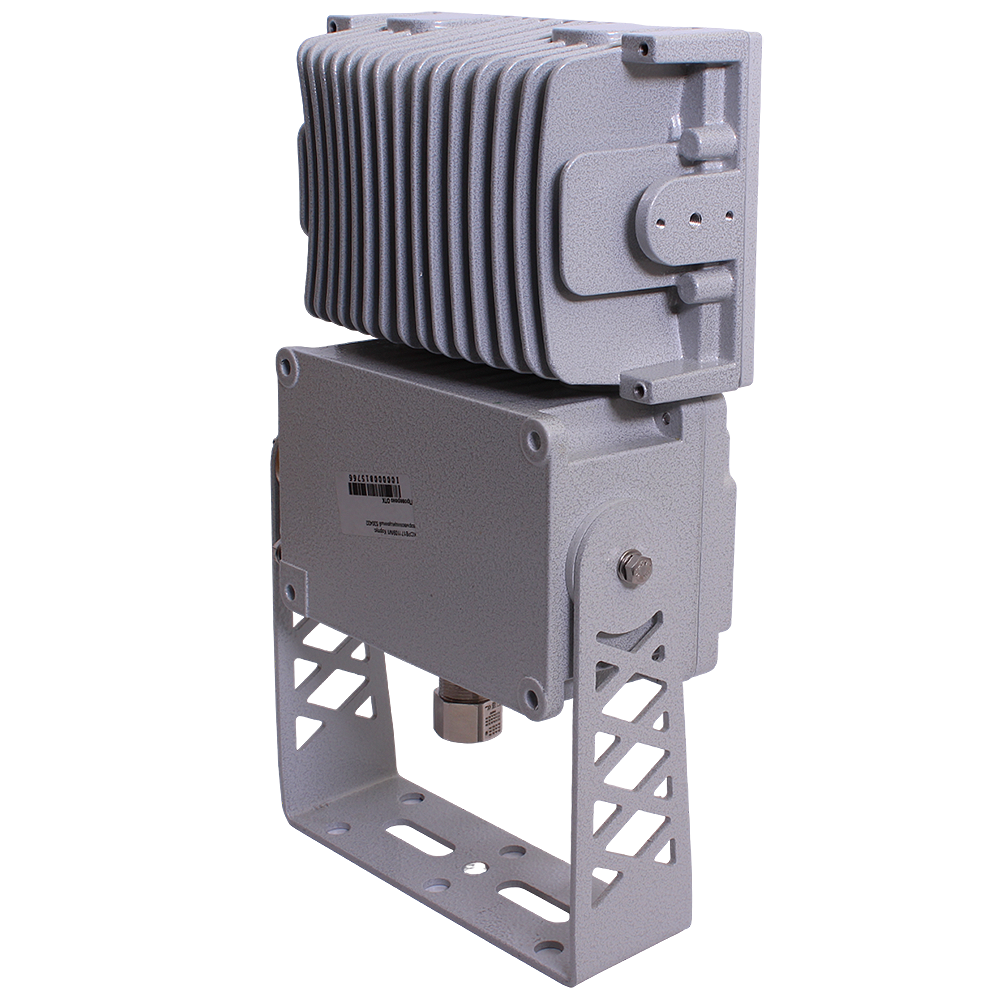

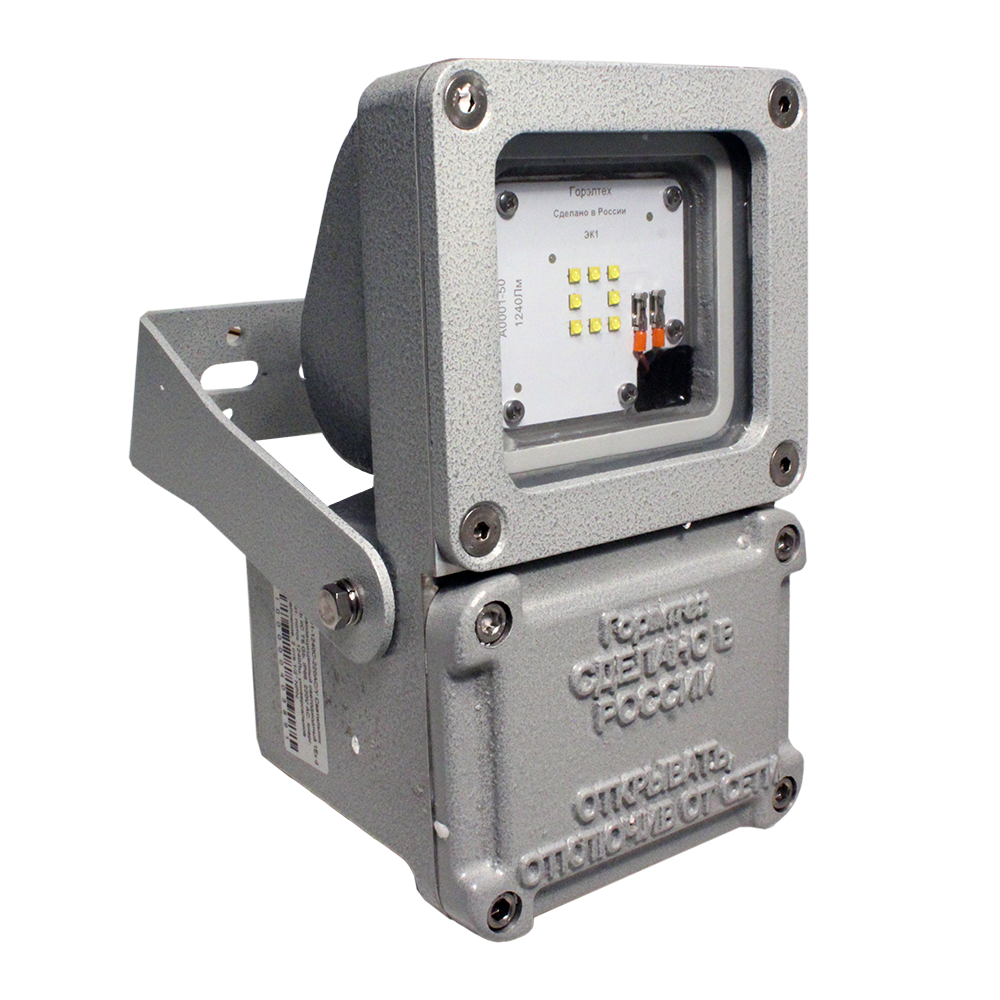

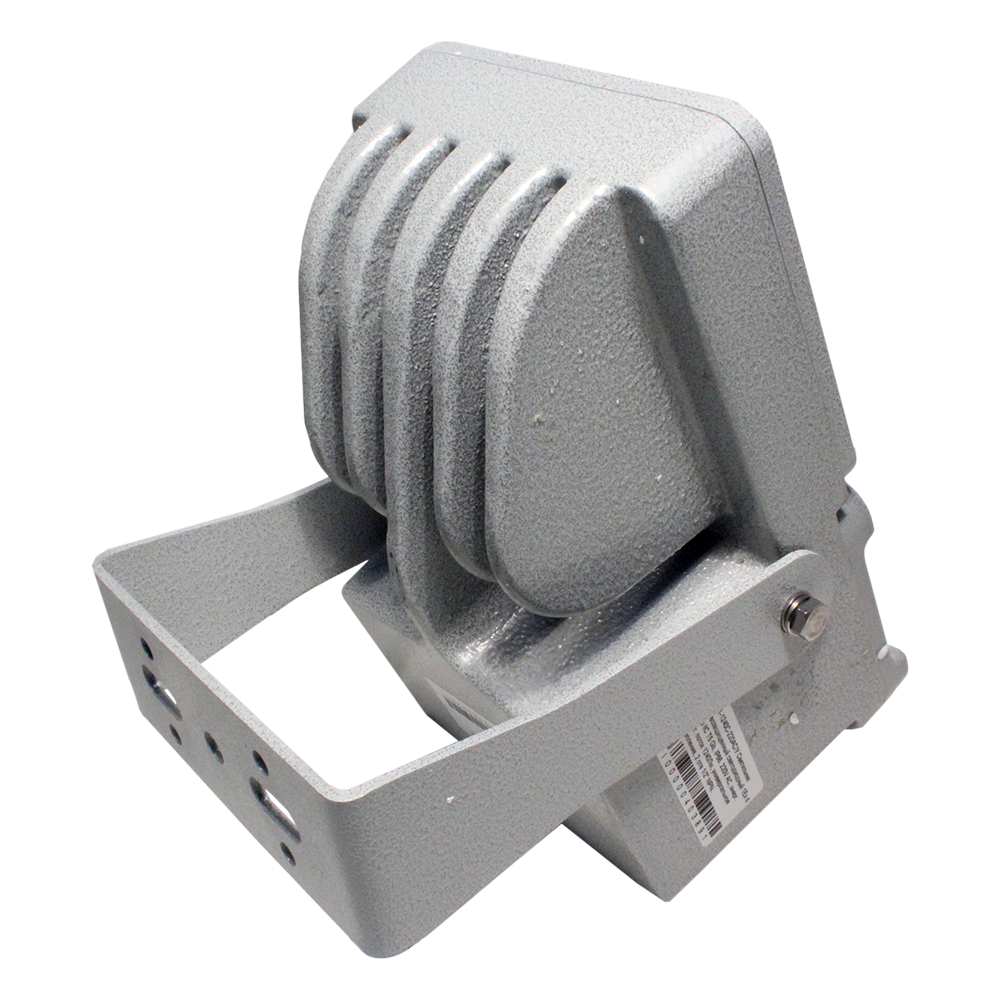

СГУ01 светильники взрывозащищенные светодиодные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: = 10...36 В, = 230 В, ≈ 110...230 В, ≈ 165...230 В

Потребляемая мощность: 9,6 Вт, 18,5 Вт, 28,5 Вт, 37 Вт, 59 Вт, 71 Вт, 110 Вт, 147 Вт, 184 Вт

Тип источника света: Матрица светодиодная

Световой поток: 1240 лм, 2480 лм, 3720 лм, 4960 лм, 7440 лм, 9920 лм, 14880 лм, 19840 лм, 24800 лм

Цена (без учета НДС): По запросу руб.

Описание

Светодиодные светильники серии СГУ01 выпускаются во взрывозащищённом исполнении и предназначены для освещения как помещений, так и открытых площадок промышленных объектов, где возможно присутствие взрывоопасных сред. Область применения:

  • Взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты (ГОСТ 30852.13-2002, МЭК 60079-14:1996).
  • Опасные производственные объекты I, II, III, IV классов опасности.

Помимо организации общего освещения светильники СГУ01 могут применяться для освещения рабочих зон операторов управления и другого обслуживающего персонала. Они имеют низкий коэффициент пульсации и безопасны для здоровья человека.

Конструкция светильников СГУ01

Корпуса светильников СГУ01 выполнены из коррозионностойкого модифицированного алюминиево-кремниевого сплава, устойчивого к солевому туману и другим химическим веществам. Для покрытия корпусов используется антистатическое полимерно-эпоксидное порошковое окрашивание. Цвет окрашивания RAL 7035.

Светопропускная часть светильников - ударопрочное термостойкое стекло, обладающее высокой механической прочностью, износоустойчивостью, термостойкостью при перепаде температур, химостойкостью, высокой светопропускной способностью. Применяемые материалы устойчивы к химическому и физическому старению, поэтому срок работы прибора фактически равен сроку эксплуатации его взрывонепроницаемой оболочки, что составляет более 25 лет.

В светодиодных светильниках СГУ01 применяются сверхъяркие белые светодиоды производства японской компании NICHIA, обладающие высоким КПД и энергетическим световым потоком около 155 лм на 1 Вт. В этих светодиодах использована технология сужения спектрального излучения, благодаря чему в спектре излучения светодиодов отсутствуют ультрафиолетовая и инфракрасная составляющие.

СГУ01 имеют полностью герметичную камеру с установленными светодиодными платами, заполненную воздухом. Данный герметичный контур не нарушается во время монтажа и эксплуатации светильника и тем самым препятствует проникновению внутрь пыли, влаги, агрессивных сред и газов (например, сероводорода), а также исключает его запотевание при изменении температуры и влажности.

Корпуса взрывозащищенных светильников СГУ01 имеют два отверстия, предназначенных для установки взрывозащищенных кабельных вводов,для подключения питающих проводов установлены клеммы внутри вводной коробки. Наличие дополнительных клемм внутри вводной коробки обеспечивают возможность транзитного подключения светильника к кабельным сетям.

Благодаря универсальному креплению, светильники СГУ01 вариативно расположить в пространстве: потолочный и настенный монтаж, установка на опоре.

На базе взрывозащищенных светодиодных светильников серии СГУ01 могут создаваться модульные осветительные устройства с различной заданной конфигурацией:

  • Однорядные от 2 до 5 светильников СГУ01.
  • Двухрядные от 4 до 10 светильников СГУ01.

Таблица рекомендуемых замен светильников с основными типами ламп на светодиодные светильники типа СГУ01

Рекомендуемый вариант
светильника серии СГУ01

Заменяемые типы источников света

Компактная люминесцентная
лампа

Галогенная лампа

Лампа накаливания

Ртутная (ДРЛ)

Натриевая (ДНаТ)

Металлогалогенная

СГУ01-1240С

21  Вт

75 Вт

100 Вт

50 Вт

До 50 Вт

20 Вт

СГУ01-2480С

40  Вт

150 Вт

200 Вт

80 Вт

50 Вт

35 Вт

СГУ01-3720С

60  Вт

200 Вт

300 Вт

100 Вт

60 Вт

50 Вт

СГУ01-4960С

80 Вт

300 Вт

300-500 Вт

125 Вт

70 Вт

60 Вт

СГУ01-7440С

120 Вт

450 Вт

600 Вт

125-250 Вт

100 Вт

100 Вт

СГУ01-9920С

-

500 Вт

750 Вт

250 Вт

100 Вт

100 Вт

СГУ01-14880С

-

750 Вт

1000 Вт

400 Вт

150 Вт

300 Вт

СГУ01-19840С

-

1000 Вт

-

700 Вт

250 Вт

400 Вт

СГУ01-24800С

-

1500 Вт

-

1000 Вт

400 Вт

500 Вт

Примечание: Значения мощности ламп, приведенные в таблице, являются усредненными, так как световая отдача ламп разных производителей может отличаться.

Технические характеристики

Пульсации светового потока Менее 5% (для СГУ01-1240С, 220AC - менее 0,5%)
Тип кривой силы света Д - Косинусная
Коэффициент мощности До 0,98
Материалы изготовления Коррозионностойкий модифицированный алюминиево-кремниевый сплав, термостойкое ударопрочное боросиликатное стекло. Антистатическое полимерно-эпоксидное окрашивание
Способ крепления или установки Крепление на трубу (Т), универсальное поворотное крепление (У), потолочное крепление ИБП с универсальным поворотным креплением светильника (ПУ)
Электроподключение Прямое подключение к клеммам L, N, PЕ сечением: 2,5 мм2 - для СГУ01-1240С, СГУ01-2480С, СГУ01-3720, СГУ01-4960С, СГУ01-7440С, СГУ01-9920С
4 мм2 - для СГУ01-14880С, СГУ01-19840С, СГУ01-24800С
Возможно транзитное подключение.
Сечение подсоединяемых жил 2,5 мм2 (для СГУ01-1240С, СГУ01-2480С, СГУ01-3720, СГУ01-4960С, СГУ01-7440С, СГУ01-9920С);
4 мм2 (для СГУ01-14880С, СГУ01-19840С, СГУ01-24800С)
Маркировка взрывозащиты 1ExdbembIICT4, 1ExdembIICT5, ExtbIIIC
Класс защиты от поражения электрическим током I
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP66
Габаритные размеры 211х123х106...355х360х123 мм
Вес 4,0...25,0 кг

Структура обозначения, пример заказа

СГУ01
1240
12DC
КНВ
/ТЕРМО

Опции (см. таблицу "Дополнительная комплектация")

Количество и типоразмер кабельных вводов (рекомендуемые кабельные вводы - КНВ, КОВ, КНВМ)

Шифр типа крепления (Т - на трубу, У - универсальное поворотное)

Шифр напряжения питания:
12DC: = 10...36 В
230DC: = 230 В
220AC: ≈ 110...230 В
для исполнения /ТЕРМО: ≈ 165...230 В

Шифр светового потока (1240 лм, 2480 лм, 3720 лм, 4960 лм, 7440 лм, 9920 лм, 14880 лм, 19840 лм, 24800 лм)

Обозначение модели

Варианты исполнений

Исполнения светильников СГУ01

Модель

Макс.
световой поток, лм

Мощн., Вт

Маркировка взрывозащиты

Темп. среды, °С

Диапазон напр., В
/ Потребл. ток, А

Размер, мм

Масса, кг

A

B

C

D

E

ØF

X1

X2

СГУ01-1240С

1240

9,6

Газ:
1Ex db e mb IIC Т5 Gb
1Ex db e mb IIC Т6 Gb

Пыль:
Ex tb IIIC T90°С Db
Ex tb IIIC T74°С Db
Ex tb IIIC T64°С Db
Ex tb IIIC T54°С Db

Газ:
-60...+60
-60...+60

Пыль:
-60…+60
-60…+60
-60…+50
-60…+40

10...36 DC / 0,96...0,267;

230 DC / 0,047;

110...230 AC / 0,087...0,038

211

123

106

29

60

6,5

37

135

4,0

СГУ01-2480С

2480

18,5

Газ:
1Ex db e mb IIC Т5 Gb
1Ex db e mb IIC Т6 Gb

Пыль:
Ex tb IIIC T90°С Db
Ex tb IIIC T80°С Db
Ex tb IIIC T70°С Db
Ex tb IIIC T60°С Db

Газ:
-60...+60
-60...+60

Пыль:
-60…+60
-60…+60
-60…+50
-60…+40

10...36 DC / 1,85...0,514;

110...230 AC / 0,168...0,074

211

123

106

29

60

6,5

37

135

4,0

СГУ01-3720С

3720

28,5

Газ:
1Ex db e mb IIC Т5 Gb
1Ex db e mb IIC Т6 Gb

Пыль:
Ex tb IIIC T90°С Db
Ex tb IIIC T84°С Db
Ex tb IIIC T74°С Db
Ex tb IIIC T64°С Db

Газ:
-60…+60
-60…+60

Пыль:
-60…+60
-60…+60
-60…+50
-60…+40

10...36 DC / 2,85...0,792;

110...230 AC / 0,259...0,114

211

123

106

29

60

6,5

37

135

4,0

СГУ01-4960С

4960

37

Газ:
1Ex db e mb IIC Т5 Gb
1Ex db e mb IIC Т6 Gb

Пыль:
Ex tb IIIC T90°С Db
Ex tb IIIC T83°С Db
Ex tb IIIC T73°С Db
Ex tb IIIC T63°С Db

Газ:
-60…+60
-60…+60

Пыль:
-60…+60
-60…+60
-60…+50
-60…+40

10...36 DC / 3,7...1,028;

230 DC / 0,148;

110...230 AC / 0,336...0,148

255

200

95

40

70

11

30

140

7

СГУ01-7440С

7440

59

Газ:
1Ex db e mb IIC Т5 Gb
1Ex db e mb IIC Т6 Gb

Пыль:
Ex tb IIIC T89°С Db
Ex tb IIIC T79°С Db
Ex tb IIIC T69°С Db

Газ:
-60…+60
-60…+50

Пыль:
-60…+60
-60…+50
-60…+40

10...36 DC / 5,9...1,638;

110...230 AC / 0,536...0,236

255

200

95

40

70

11

30

140

7

СГУ01-9920С

9920

71

Газ:
1Ex db e mb IIC Т5 Gb
1Ex db e mb IIC Т6 Gb

Пыль:
Ex tb IIIC T95°С Db
Ex tb IIIC T85°С Db
Ex tb IIIC T75°С Db

Газ:
-60…+60
-60…+40

Пыль:
-60…+60
-60…+50
-60…+40

10...36 DC / 7,1...1,972;

110...230 AC / 0,645...0,284

255

200

95

40

70

11

30

140

7

СГУ01-14880С

14880

110

Газ:
1Ex db e mb IIC Т5 Gb
1Ex db e mb IIC Т6 Gb

Пыль:
Ex tb IIIC T88°С Db
Ex tb IIIC T78°С Db
Ex tb IIIC T68°С Db

Газ:
-60…+60
-60…+50

Пыль:
-60…+60
-60…+50
-60…+40

10...36 DC / 11...3,056;

110...230 AC/ 0,629...0,415

355

360

123

40

150

9

51

195

25

СГУ01-19840С

19840

147

Газ:
1Ex db e mb IIC Т5 Gb
1Ex db e mb IIC Т6 Gb

Пыль:
Ex tb IIIC T94°С Db
Ex tb IIIC T84°С Db
Ex tb IIIC T74°С Db

Газ:
-60…+60
-60…+50

Пыль:
-60…+60
-60…+50
-60…+40

10...36 DC /14,7...4,083;

110...230 AC / 0,84...0,555

355

360

123

40

150

9

51

195

25

СГУ01-24800С

24800

184

Газ:

1Ex db e mb IIC Т4 Gb
1Ex db e mb IIC Т5 Gb
1Ex db e mb IIC Т6 Gb

Пыль:
Ex tb IIIC T72°С Db
Ex tb IIIC T62°С Db
Ex tb IIIC T52°С Db

Газ:
-60…+60
-60…+50
-60…+40

Пыль:
-60…+60
-60…+50
-60…+40

10...36 DC / 18,4...5,111;

110...230 AC / 1,051...0,694

355

360

123

40

150

9

51

195

25



Исполнения светильников СГУ01.../ТЕРМО (для высоких температур)

Модель

Макс.
световой поток, лм

Мощн., Вт

Маркировка взрывозащиты

Темп. среды, °С

Диапазон напр., В/
Потреб. ток, А

Размер, мм

Масса, кг

A

B

C

D

E

ØF

X1

X2

СГУ01-1240С.../ТЕРМО

1240

9,6

Газ:
1Ex db e mb IIC Т4 Gb

Пыль:
Ex tb IIIC T130°С Db

Газ:
-60...+100

Пыль:
-60...+100

10...36 DC / 0,96...0,267;

230 DC / 0,047;

110...230 AC / 0,087...0,038

211

123

106

29

60

6,5

37

135

3,4

СГУ01-2480С.../ТЕРМО

2480

18,5

Газ:
1Ex db e mb IIC Т4 Gb

Пыль:
Ex tb IIIC T130°С Db

Газ:
-60...+100

Пыль:
-60…+100

10...36 DC / 1,85...0,514;

110...230 AC / 0,168...0,074

255

200

95

40

70

11

30

140

6,5

СГУ01-3720С.../ТЕРМО

3720

28,5

Газ:
1Ex db e mb IIC Т4 Gb

Пыль:
Ex tb IIIC T130°С Db

Газ:
-60…+100

Пыль:
-60…+100

10...36 DC / 2,85...0,792;

110...230 AC / 0,259...0,114

255

200

95

40

70

11

30

140

6,5

СГУ01-4960С.../ТЕРМО

4960

37

Газ:
1Ex db e mb IIC Т4 Gb

Пыль:
Ex tb IIIC T130°С Db

Газ:
-60…+100

Пыль:
-60…+100

10...36 DC / 3,7...1,028;

230 DC / 0,148;

110...230 AC / 0,336...0,148

255

200

95

40

70

11

30

140

6,8

СГУ01-7440С.../ТЕРМО

7440

59

Газ:
1Ex db e mb IIC Т4 Gb

Пыль:
Ex tb IIIC T130°С Db

Газ:
-60…+100

Пыль:
-60…+100

10...36 DC / 5,9...1,638;

176...230 AC / 0,337...0,223

355

360

123

40

150

9

51

195

24,3

СГУ01-9920С.../ТЕРМО

9920

71

Газ:
1Ex db e mb IIC Т4 Gb

Пыль:
Ex tb IIIC T130°С Db

Газ:
-60…+100

Пыль:
-60…+100

10...36 DC / 7,1...1,972;

176...230 AC / 0,406...0,268

355

360

123

40

150

9

51

195

24,3

СГУ01-14880С.../ТЕРМО

14880

110

Газ:
1Ex db e mb IIC Т4 Gb

Пыль:
Ex tb IIIC T130°С Db

Газ:
-60…+100

Пыль:
-60…+100

10...36 DC / 11...3,056;

175...230 AC / 0,629...0,415

355

360

123

40

150

9

51

195

24,6

СГУ01-19840С.../ТЕРМО

19840

147

Газ:
1Ex db e mb IIC Т4 Gb

Пыль:
Ex tb IIIC T130°С Db

Газ:
-60…+90

Пыль:
-60…+90

10...36 DC /14,7...4,083;

175...230 AC / 0,84...0,555

355

360

123

40

150

9

51

195

25,9

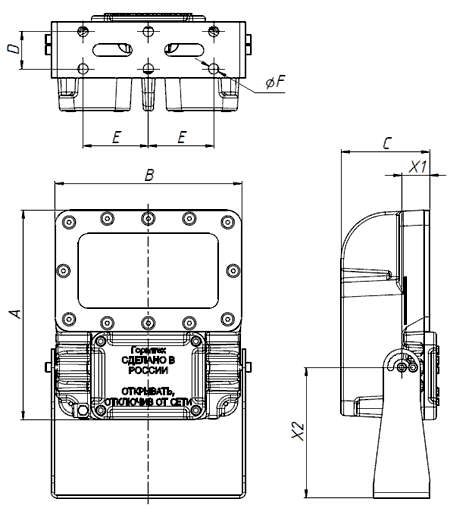

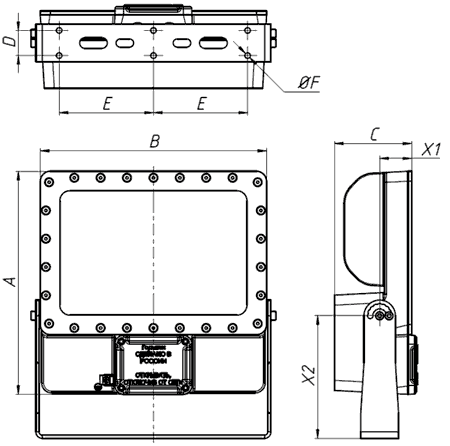

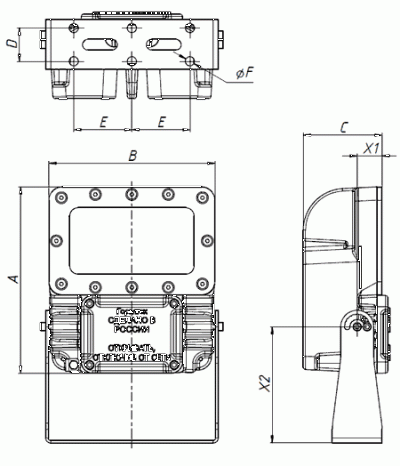

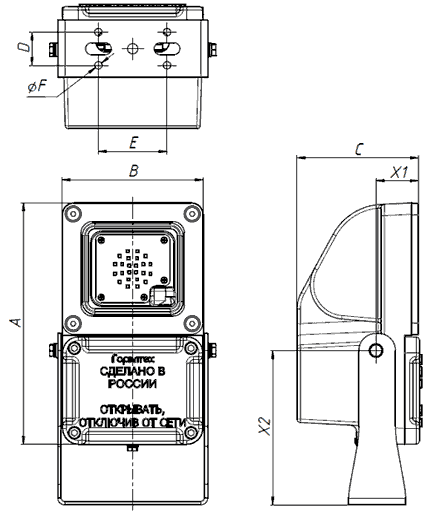

Габаритные и присоединительные размеры светильников СГУ01

СГУ01-1240С, СГУ01-2480С, СГУ01-3720,
СГУ01-1240С.../ТЕРМО
СГУ01-4960С, СГУ01-7440С, СГУ01-9920С,
СГУ01-2480С.../ТЕРМО, СГУ01-3720.../ТЕРМО, СГУ01-4960С.../ТЕРМО
СГУ01-14880С, СГУ01-19840С, СГУ01-24800С,
СГУ01-7440С.../ТЕРМО, СГУ01-9920С.../ТЕРМО,
 СГУ01-14880С.../ТЕРМО, СГУ01-19840С.../ТЕРМО

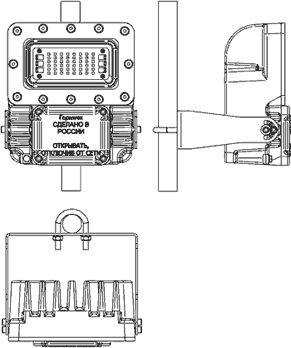

КРЕПЛЕНИЕ НА ТРУБУ /Т

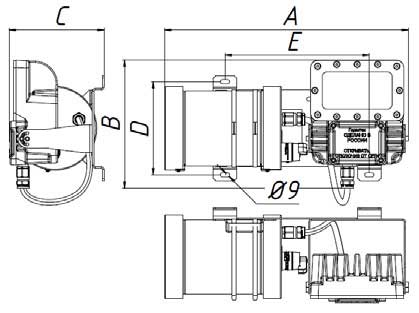

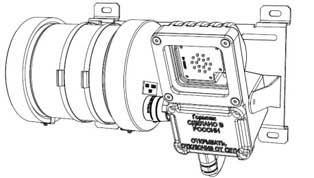

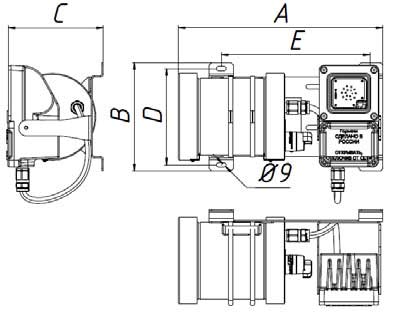

Габаритные и присоединительные размеры светильников СГУ01 с источником бесперебойного питания аварийного освещения ШГВА-ИБП

СГУ01-1240С, СГУ01-2480С, СГУ01-3720С с ИБП СГУ01-4960С, СГУ01-7440С с ИБП
Исполнение Габаритные размеры, мм Емкость
АКБ, А*ч
Вес, кг
A B C D E
СГУ01-1240С.../ИБП 425 225 200 200 310 3,2 13,5
СГУ01-2480С.../ИБП
СГУ01-3720С.../ИБП
СГУ01-4960С.../ИБП 525 275 205 200 310 7 15
СГУ01-7440С.../ИБП



Фотометрические кривые КД/1000 лм

СГУ01-1240С, СГУ01-2480С, СГУ01-3720С
(тип Д-косинусная)
СГУ01-4960С
(тип Д-косинусная)
СГУ01-7440С, СГУ01-9920С
(тип Д-косинусная)
СГУ01-14880С, СГУ01-19840С, СГУ01-24800С
(тип Д-косинусная)

Стандартный комплект поставки

  • Светильник СГУ01.
  • Паспорт.

Дополнительная комплектация, опции

Наименование опции

Маркировка

Исполнение для высоких температур

/ТЕРМО

Невзрывозащищенное исполнение

/ПРОМ

Морское исполнение

/МОРЕ

Вид химостойкого исполнения Х2 по ГОСТ Р 51801-2011

/Х2

Взрывозащищенный источник бесперебойного питания (x - емкость АКБ)

/ИБПх

Взрывозащищенный источник бесперебойного питания выносной (x - емкость АКБ, (У) - длина кабеля)

/ИБПх(У)

Исполнение для эксплуатации на ОИАЭ «Малая течь»

/МАЛАЯ ТЕЧЬ

Консервация светильника

/КОНСЕРВАЦИЯ

Сейсмостойкое исполнение

/МШК-64

Исполнение /ТЕРМО предусматривает возможность пребывания светильника в выключенном состоянии при Токр +125 °С.

Опция взрывозащищенный источник бесперебойного питания для аварийного освещения /ИБП не совместима с исполнением для высоких температур /ТЕРМО

Также:

  • Переносное напольное исполнение.
  • Переносное напольное исполнение на штативе.
  • Морское исполнение.
  • Невзрывозащищенное общепромышленное исполнение, Токр +85°С.
  • Взрывозащищенный источник бесперебойного питания для аварийного освещения ШГВА-ИБП.
  • Исполнение для высоких температур до +100°C, с возможностью пребывания в выключенном состоянии при Токр +125°С.
  • Климатическое исполнение по заказу: УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з, В5.

© ТД СВЕТИЛЬНИК - осветительные приборы, 2020

WebCanape - быстрое создание сайтов и продвижение

Яндекс.Метрика
Вы выделили текст на сайте td-svetilnik.ru
