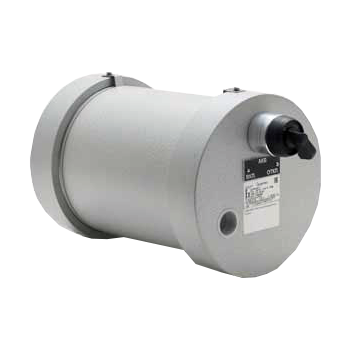

ШГВА-ИБП источник бесперебойного питания взрывозащищенный

Скачать PDF

Назначение: Пускорегулирующая аппаратура

Напряжение питания: = 12 В

Цена (без учета НДС): По запросу руб.

Описание

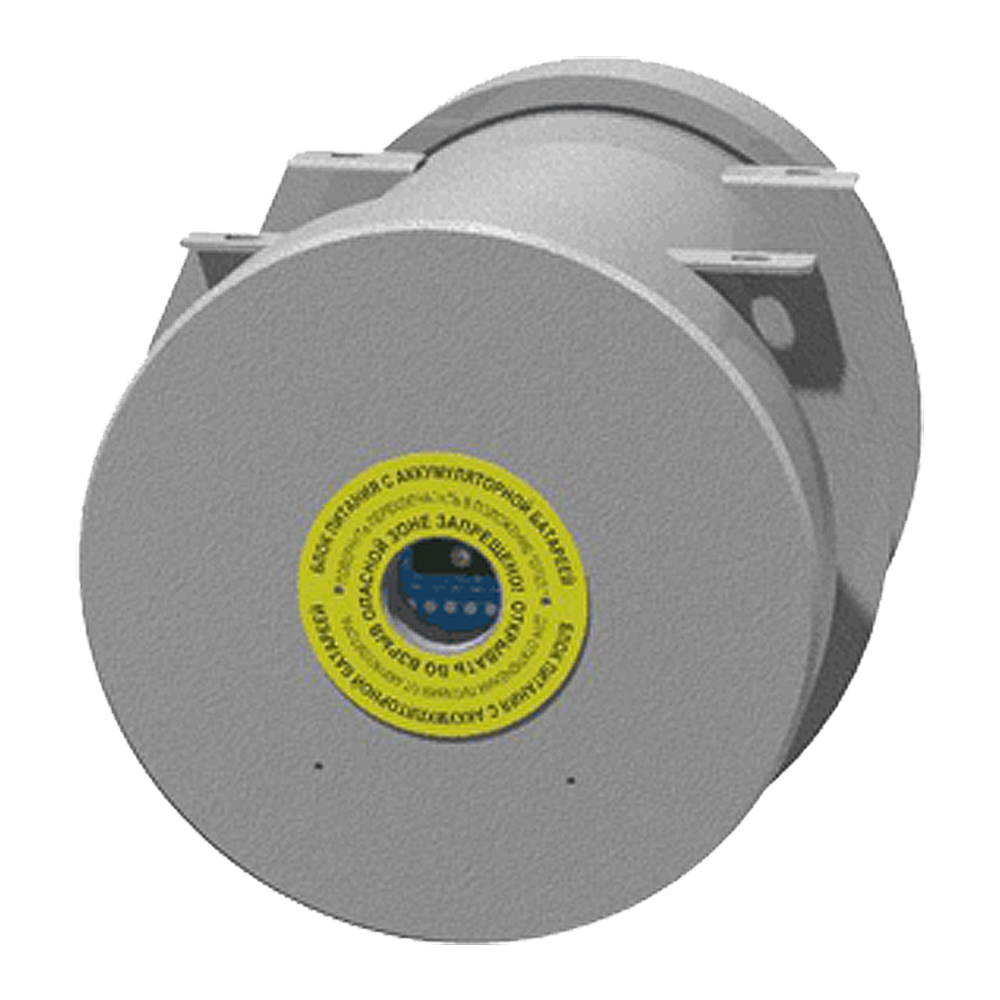

Взрывозащищенный источник бесперебойного питания ШГВА-ИБП используется для подачи электропитания напряжением 12 В постоянного тока взрывозащищенному электрооборудованию, например, светильнику. Применение взрывозащищенного источника бесперебойного питания позволяет создавать системы резервного и эвакуационного аварийного освещения.

Источники бесперебойного питания ШГВА-ИБП применяются на объектах по добыче и транспортировке нефти, газа, на нефтеперерабатывающих и химических заводах., на предприятиях черной и цветной металлургии, в целлюлозно-бумажной промышленности.

Особенности источника бесперебойного питания ШГВА-ИБП:

  • Удобство замены аккумулятора.
  • Световая индикация режима работы:
    • Зеленый цвет индикатора означает наличие входного напряжения при работе от сети переменного тока.
    • Красный цвет индикатора означает наличие выходного напряжения и контроль нормального состояния аккумуляторной батареи.
  • Высокая степень ремонтопригодности за счет доступа ко всем комплектующим источника. Все составные части источника жестко закреплены на внутреннем каркасе.
  • Корпус прибора изготавливается из коррозионностойкого модифицированного алюминиево-кремниевого сплава, устойчивого к солевому туману и другим химическим веществам.
  • Для покрытия корпусов используется антистатическое полимерно-эпоксидное порошковое окрашивание. Цвет окрашивания RAL 7035.
  • Выпускаются источники бесперебойного питания ШГВА-ИБП с ёмкостью аккумуляторной батареи 3,2 A*ч и 7 A*ч.

Режимы работы ШГВА-ИБП:

  1. Нормальный режим работы - в сети присутствует питающее напряжение. В этот момент происходит заряд аккумуляторной батареи. Питание подключенных к ИБП устройств (светильников и др.) осуществляется от питающего напряжения через преобразователь 220-12 В. На ШГВ-ИБП можно наблюдать свечение зеленого индикатора (наличие входного напряжения при работе от сети переменного тока) и красного индикатора (наличие и нормальный заряд АКБ).
  2. Аварийный режим работы - в сети пропадает питающее напряжение. В этот момент питание подключённых к ИБП устройств (светильники и др.) осуществляется от аккумуляторной батареи. На ШГВ-ИБП наблюдается погасание зеленого светодиода и постоянное свечение только красного светодиода (наличие выходного напряжения при работе от АКБ).

Примечания:

  • Цепь управления реле К1 выведена на клеммы 1; 2 для подключения дистанционного выключателя, индивидуального для каждого  ШГВ-ИБП. При подключённом выключателе, независимо от режима работы, светильник выключается только после замыкания его контакта. По умолчанию между клеммами 1; 2 стоит перемычка.
  • ИБП автоматически переходит в режим работы от АКБ при пропадании напряжения сети.
  • ИБП автоматически переходит в режим работы от сети при восстановлении сетевого напряжения.

Технические характеристики

Материалы изготовления Корпус: коррозионностойкий модифицированный алюминиево-кремниевый сплав.
Покрытие: антистатическое полимерно-эпоксидное окрашивание
Маркировка взрывозащиты 1ExdbIICT6...T5 Gb
Класс защиты от поражения электрическим током I
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP66, IP67, IP69
Вес 8,9 кг (для ШГВА-ИБП 3,2 A*ч); 9,6 кг (для ШГВА-ИБП 7 A*ч)

Структура обозначения, пример заказа

ШГВА-ИБП
3,2
КНВ1МНК
/МОРЕ

Опции:
/ОБОГРЕВ - термообогрев для автоматики;
/RAL (код) - окрашивание внешней поверхности в цвет по требованию заказчика;
/МОРЕ - морское исполнение

Количество и типоразмер кабельных вводов

Емкость АКБ: 3,2 А*ч; 7 А*ч

Наименование модели (ШГВА-ИБП с вводной коробкой (без светильника))

Варианты исполнений

Наименование

Габаритные размеры, мм

Вес, кг

A

B

C

D

E

СГЖ01-1240С/ИБП

400

225

330

200

310

11,5

СГЖ01-2480С/ИБП

СГЖ01-3720С/ИБП

СГЖ01-4960С/ИБП

500

235

380

200

310

15

СГЖ01-6200С/ИБП

СГЖ01-7440С/ИБП

СГУ01-1240С/ИБП

425

225

200

200

310

13

СГУ01-2480С/ИБП

СГУ01-3720С/ИБП

СГУ01-4960С/ИБП

525

275

205

200

310

17,5

СГУ01-7440С/ИБП

СГМ02-1860С/20-220AC/ИБП

440

225

200

200

310

10,5

СГМ02-1860С/90-220AC/ИБП

СГУ02-2400С/ИБП

325

400

185

200

310

16,5

СГУ02-3720С/ИБП

СГУ02-4960С/ИБП

СГУ02-7440С/ИБП

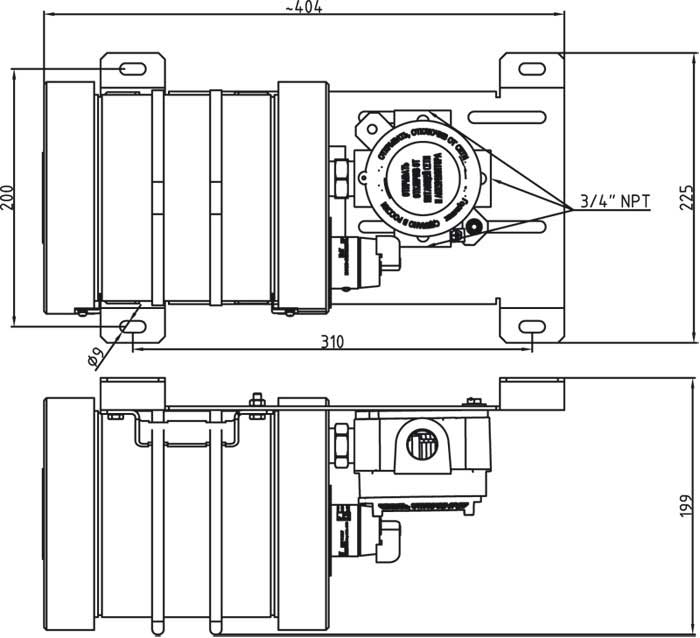

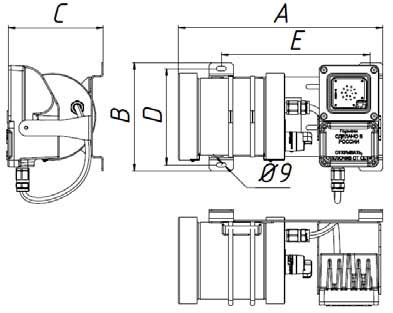

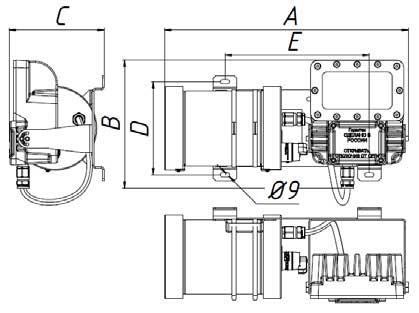

Габаритные и присоединительные размеры

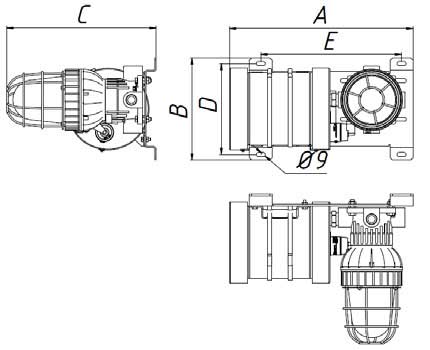

СГЖ01-1240С/ИБП, СГЖ01-2480С/ИБП, СГЖ01-3720С/ИБП СГЖ01-4960С/ИБП, СГЖ01-6200С/ИБП, СГЖ01-7440С/ИБП

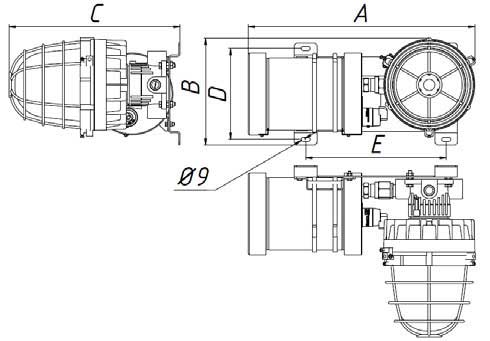

СГУ01-1240С/ИБП, СГУ01-2480С/ИБП, СГУ01-3720С/ИБП СГУ01-4960С/ИБП, СГУ01-7440С/ИБП

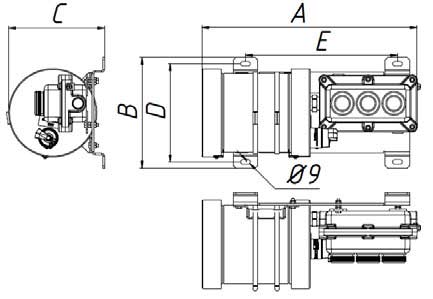

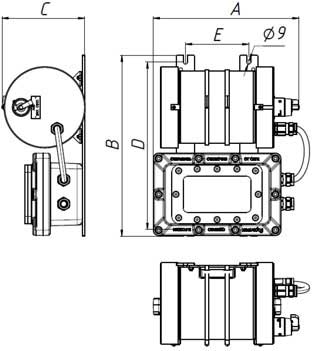

СГМ02-1860С/20-220AC/ИБП, СГМ02-1860С/90-220AC/ИБП СГУ02.../ИБП

Таблица совместимости источника бесперебойного питания ШГВА-ИБП
с основными типами светильников СГЖ01, СГМ02, СГУ01, СГУ02

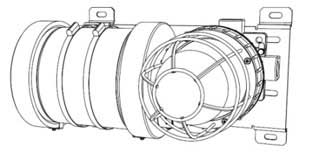

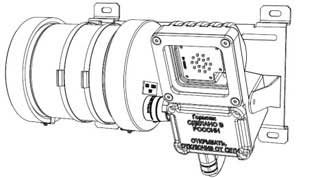

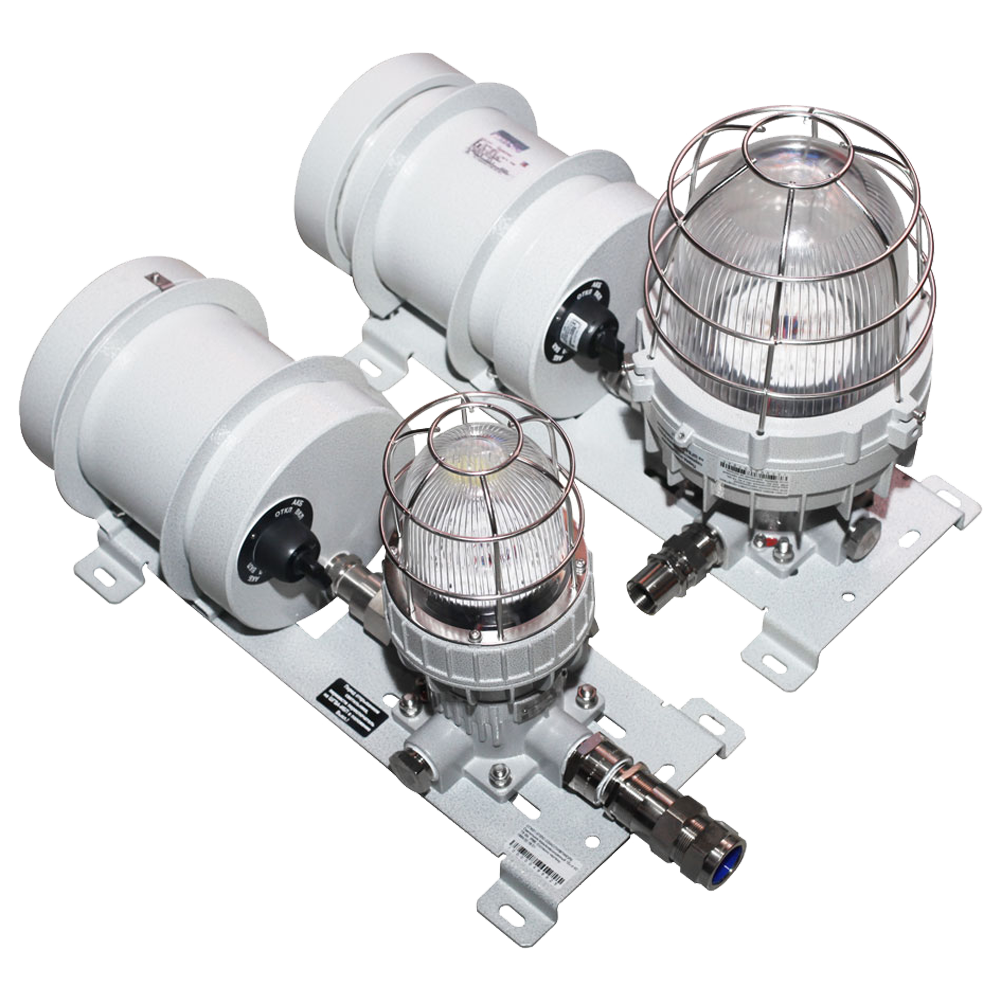

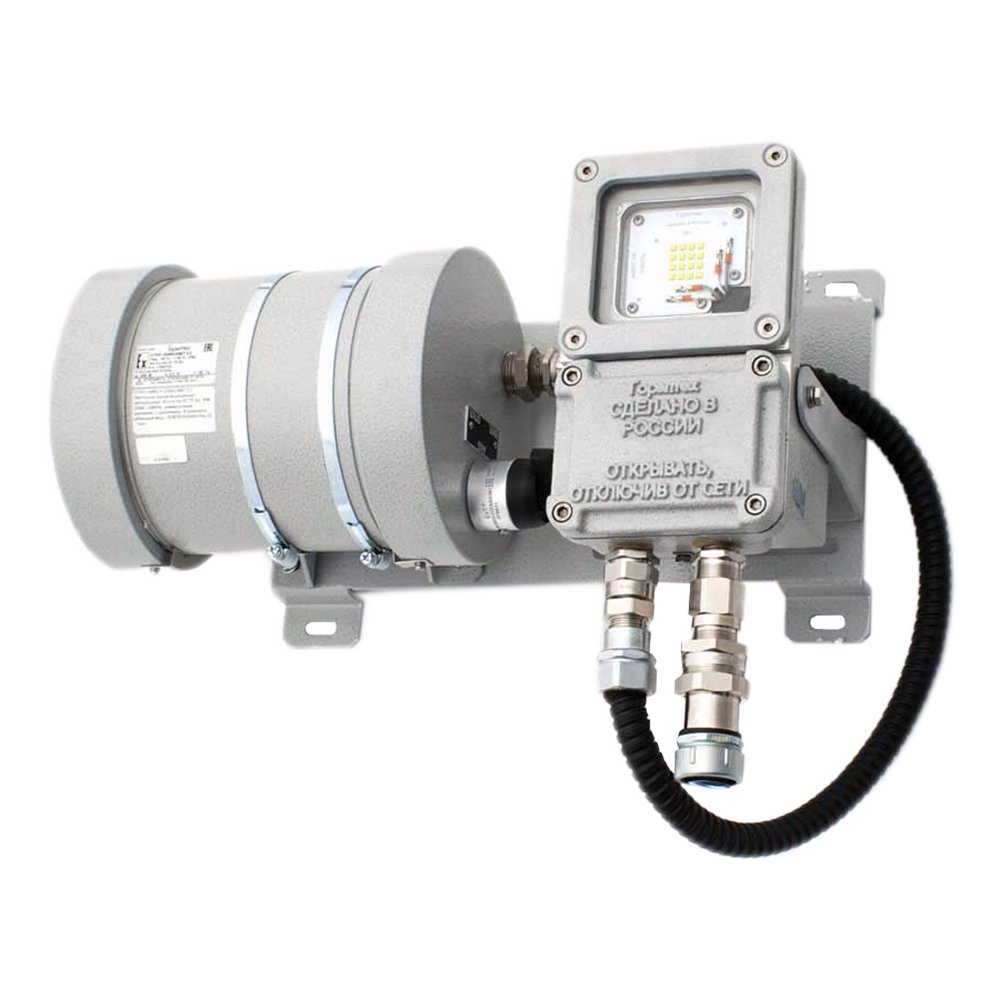

Аккумуляторные источники бесперебойного питания ШГВА-ИБП могут входить в состав таких изделий, как:

Внешний вид

Наименование

Емкость АКБ, А*ч

Приблизительное
время работы
в аварийном режиме, часы

СГЖ01-1240С/ИБП

3,2

3

СГЖ01-2480С/ИБП

3,2

1,5

СГЖ01-3720С/ИБП

3,2

1

СГЖ01-4960С/ИБП

7

1,8

СГЖ01-6200С/ИБП

7

1,4

СГЖ01-7440С/ИБП

7

1,2

СГМ02-1860С/20-220AC/ИБП

3,2

2,5

СГМ02-1860С/90-220AC/ИБП

3,2

2,5

СГУ01-1240С/ИБП

3,2

3

СГУ01-2480С/ИБП

3,2

1,5

СГУ01-3720С/ИБП

3,2

1

СГУ01-4960С/ИБП

7

1,8

СГУ01-7440С/ИБП

7

1,2

СГУ02.../ИБП

7

1,8

Дополнительная комплектация, опции

  • Морское исполнение.
  • Окрашивание внешней поверхности в цвет по требованию заказчика.
  • Комплектация электрообогревом.
  • Климатическое исполнение по заказу: УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з, В5).
