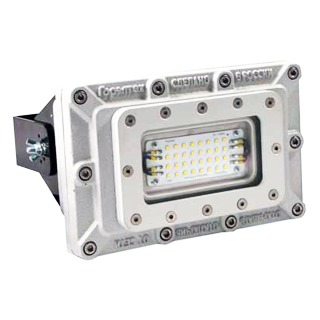

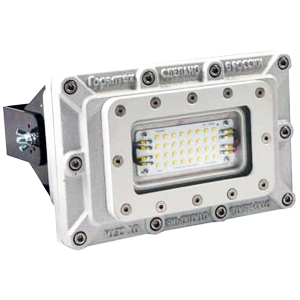

СГУ02 светильники взрывозащищенные светодиодные плоские

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: = 10...36 В, ≈ 110...250 В

Потребляемая мощность: 18,5 Вт, 28,5 Вт, 36 Вт, 58 Вт

Тип источника света: Матрица светодиодная

Световой поток: 2480 лм, 3720 лм, 4960 лм, 7440 лм

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные светодиодные плоские светильники СГУ02 могут использоваться для обычного или аварийного освещения объектов, где возможно присутствие взрывоопасных сред. Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности.

Благодаря сверхъярким светодиодам последнего поколения производства японской компании NICHIA, светильники СГУ02, обладают рядом преимуществ перед осветительными приборами с лампами ДРЛ 125 и могут являться оптимальной заменой светильников на основе ртутных газоразрядных ламп. В этих светодиодах использована технология сужения спектрального излучения, поэтому в спектре излучения светодиодов отсутствуют ультрафиолетовая и инфракрасная составляющие. Время включения взрывозащищенных светодиодных светильников СГУ02 и перехода в рабочий режим составляет менее 1 секунды. Многолинзовая структура светильников позволяет создать более комфортное равномерное освещение, не слепящее глаз.

Преимущества плоских светильников СГУ02:

  • Небольшая высота прибора (13 см) обеспечивает монтаж на объектах, где не хватает места для установки осветительной арматуры стандартных габаритов, например контейнерные установки и блок-боксы.
  • Применяется вид взрывозащиты Exd (взрывонепроницаемая оболочка), поэтому, в отличие от взрывозащищенных светильников с видом защиты Exm (герметизация компаундом), светильники серии СГУ02 являются разборными и ремонтопригодными.
  • Удобное напольное переносное крепление.

Технические характеристики

Пульсации светового потока Не более 0,1%
Тип кривой силы света Д - Косинусная, К - Концентрированная
Угол излучения 90°; 20° (только для СГУ02-4960С)
Коэффициент мощности До 0,95
Материалы изготовления Коррозионностойкий модифицированный алюминиево-кремниевый сплав. Антистатическое полимерно-эпоксидное окрашивание
Способ крепления или установки Крепление на трубу (Т), универсальное поворотное крепление (У), потолочное крепление (П), переносное напольное исполнение (Н), подвесное крепление рым-болт (Р)
Электроподключение Прямое подключение к трем клеммам через кабельный ввод (расположение и количество кабельных вводов может меняться в зависимости от требований заказчика)
Сечение подсоединяемых жил 4 мм2
Маркировка взрывозащиты 1ExdIIBT4, 1ExdIICT4, 1ExdIICT5, ExtbIIIC
Класс защиты от поражения электрическим током I
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP66, IP67, IP68

Структура обозначения, пример заказа

СГУ02
3720
12DC
90
1КНВ2NНK/Р(Б)-1КНВ2NНK/Р(Г)
/АП

Опции (ИБП - блок бесперебойного питания ВЗ, МОРЕ - морское исп., МШК-64 - сейсмостойкое исполнение, ПРОМ - общепромышленное исп., ТЕРМО - исп. для высоких температур до +100°C, АП - окрашивание изнутри для защиты от конденсата)

Количество и типоразмер кабельных вводов, в скобках указывается сторона расположения (А, Б, В, Г - см. Габаритный чертеж)

Угол светового потока ( 90°, 20° - только для СГУ02-4960С)

Шифр типа крепления (Т - на трубу, У - универсальное поворотное, П - потолочное крепление, Н - переносное напольное исполнение, Р - подвесное крепление рым-болт)

Шифр напряжения питания (12DC для напряжения =10...36 В или 220AC для напряжения ~110...250 В)

Шифр светового потока (2480 лм, 3720 лм, 4960 лм, 7440 лм)

Обозначение модели

Варианты исполнений

Варианты исполнений светильников СГУ02

Модель

Максимальный световой
поток источника света, лм

Угол
светового потока

Мощность, Вт

Напряжение, В

Потребл. ток, А

СГУ02-2480С/../90

2480

90°

18,5

~220

0,086

СГУ02-3720С/../90

3720

90°

28,5

~220

0,132

СГУ02-4960С/../20

4960

20°

36

~220

0,168

СГУ02-4960С/../90

4960

90°

36

~220

0,168

СГУ02-7440С/../90

7440

90°

58

~220

0,268

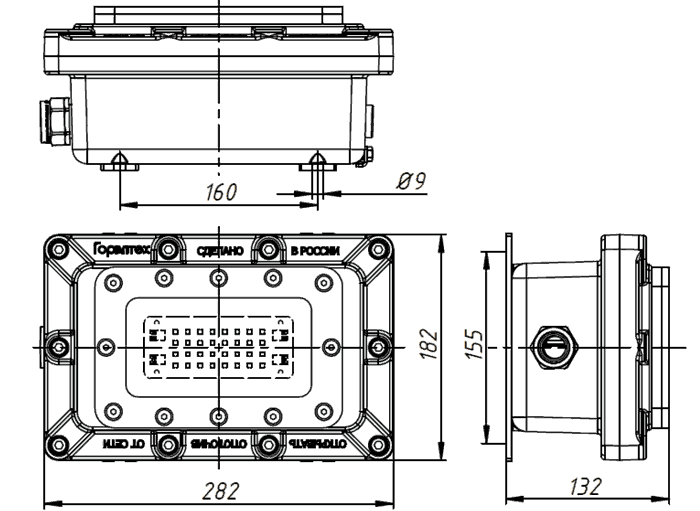

Габаритные и присоединительные размеры светильников СГУ01

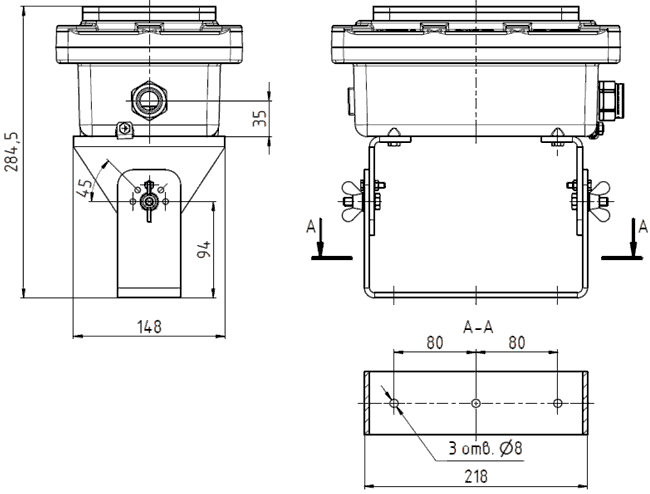

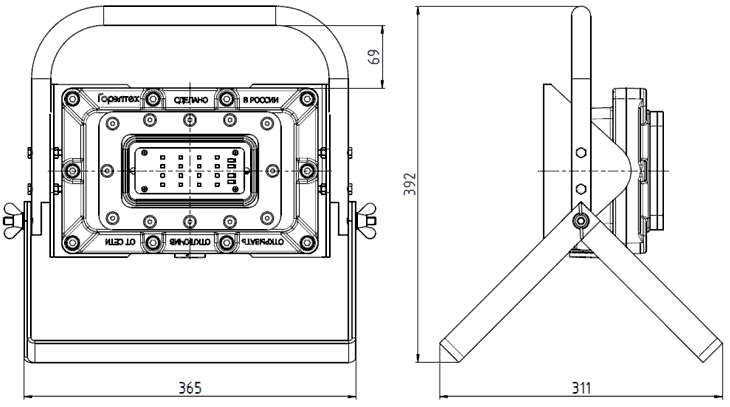

Переносное напольное исполнение /Н Настенное крепление с регулируемым углом /У
Стороны расположения ввода

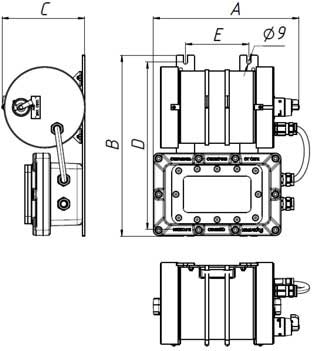

Габаритные и присоединительные размеры светильников СГУ02 с источником бесперебойного питания аварийного освещения ШГВА-ИБП

Наименование

Габаритные размеры, мм

Емкость
АКБ, А*ч

Вес, кг

A

B

C

D

E

СГУ02-.../ИБП

325

400

185

200

310

7

16,5



Фотометрические кривые КД/1000 лм

СГУ02-2480С/../90
(тип Д-косинусная)
СГУ02-3720С/../90
(тип Д-косинусная)
СГУ02-4960С/../20
(тип К - Концентрированная )
СГУ02-4960С/../90
(тип Д-косинусная)
СГУ02-7440С/../90
(тип Д-косинусная)

Стандартный комплект поставки

  • Светильник СГУ02.
  • Паспорт.

Дополнительная комплектация, опции

  • Морское исполнение.
  • Сейсмостойкое исполнение.
  • Невзрывозащищенное общепромышленное исполнение, Токр +85°С.
  • Взрывозащищенный источник бесперебойного питания для аварийного освещения ШГВА-ИБП.
  • Окрашивание изнутри для защиты от конденсата.
  • Исполнение для высоких температур до +100°C, с возможностью пребывания в выключенном состоянии при Токр +125°С.
  • Климатическое исполнение по заказу: УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з, В5.
