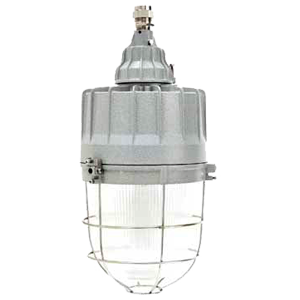

СГЖ02 светильники взрывозащищенные с патроном E27 под газоразрядные лампы

СГЖ02 светильники взрывозащищенные с патроном E27 под газоразрядные лампы

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 110...230 В

Потребляемая мощность: 70 Вт, 80 Вт, 100 Вт, 125 Вт, 150 Вт

Тип источника света: Лампа дуговая ртутная ВД люминофорная (ДРЛ), Лампа дуговая ртутная ВД металлогалогенная (ДРИ), Лампа натриевая (ДНаТ)

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Взрывозащищенные светильники с патроном E27 под газоразрядные лампы серии СГЖ02 предназначены для освещения как помещений, так и открытых площадок промышленных объектов, где возможно присутствие взрывоопасных сред. Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности.

Взрывозащищенные светильники СГЖ02 состоят из алюминиевого корпуса со встроенным ПРА и термостойкого ударопрочного боросиликатного колпака, крепящегося к корпусу с помощью резьбы. Материал корпуса - коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный.

В светильниках СГЖ02 с патроном E27 под разные виды ламп применяется вид взрывозащиты Exd (взрывонепроницаемая оболочка). Поэтому, в отличие от взрывозащищенных светильников с видом защиты Exm (герметизация компаундом), светильники серии СГЖ02 являются разборными и ремонтопригодными.

Технические характеристики

Тип кривой силы света	М - Равномерная
Коэффициент мощности	0,98
Тип патрона	E27
Материалы изготовления	Коррозионностойкий модифицированный алюминиево-кремниевый сплав, термостойкое ударопрочное боросиликатное стекло, нержавеющая сталь. Антистатическое полимерно-эпоксидное окрашивание
Способ крепления или установки	Крепление на трубу (Т), подвесное крепление (Р), потолочное крепление (П), универсальное поворотное крепление (У)
Электроподключение	Прямое подключение к клеммам L, N, PЕ через кабельный ввод с резьбой 3/4" NPT
Диаметр подводимого кабеля	6...18 мм
Сечение подсоединяемых жил	4 мм²
Наличие пускорегулирующего устройства	Встроенная ПРА
Маркировка взрывозащиты	1ExdIICT3, 1ExdIICT4, ExtbIIIC, PBExdIMb
Класс защиты от поражения электрическим током	I
Климатическое исполнение (диапазон рабочих температур)	УХЛ1
Исполнение по степени защиты	IP66
Габаритные размеры	441х221...620х221 мм
Вес	8,55...10,05 кг

Структура обозначения, пример заказа

СГЖ02

150

220AC

/У

КНВ2NНK/Р

/ЛАМПА

Опции (МОРЕ - морское исп., ЛАМПА - лампа в комплекте, ВО - светорассеивающий отражатель, ЭПРА - электронное ПРА (ЭПРА) для ДНаТ 70, ДНаТ 100)

Количество и типоразмер кабельных вводов

Шифр типа крепления (Т - на трубу, Р - подвесное, П - потолочное, У - универсальное поворотное)

Шифр напряжения питания (110AC для напряжения постоянного тока ~110 В или 220AC для напряжения ~220 В)

Тип лампы (Р - лампа ртутная ВД, НТ - натриевая лампа, М - металлогалогенная лампа)

Шифр мощности лампы, Вт (70, 80, 100, 125, 150)

Обозначение модели

Варианты исполнений

**Варианты исполнений светильников СГЖ02 с креплением на трубу (Т)**
Модель	Мощность лампы, Вт	Тип лампы	Патрон	Температурный класс	Размер, мм		Масса, кг
Модель	Мощность лампы, Вт	Тип лампы	Патрон	Температурный класс	А	В	Масса, кг
СГЖ02-80Р/Т	80	Лампа ртутная ВД	E27	T4	451	221	8,55
СГЖ02-125Р/Т	125	Лампа ртутная ВД	E27	T3/T4
СГЖ02-70НТ/Т	70	Лампа натриевая	E27	T4
СГЖ02-100НТ/Т	100	Лампа натриевая	E27	T4
СГЖ02-70М/Т	70	Лампа металлогалогенная	E27	T4
СГЖ02-100М/Т	100	Лампа металлогалогенная	E27	T4
СГЖ02-150М/Т	150	Лампа металлогалогенная	E27	T3

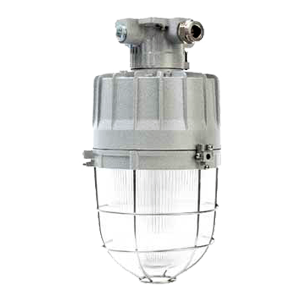

**Варианты исполнений светильников СГЖ02 с подвесным креплением (P)**
Модель	Мощность лампы, Вт	Тип лампы	Патрон	Температурный класс	Размер, мм		Масса, кг
Модель	Мощность лампы, Вт	Тип лампы	Патрон	Температурный класс	А	В	Масса, кг
СГЖ02-80Р/Р	80	Лампа ртутная ВД	E27	T4	497	221	8,90
СГЖ02-125Р/Р	125	Лампа ртутная ВД	E27	T3/T4
СГЖ02-70НТ/Р	70	Лампа натриевая	E27	T4
СГЖ02-100НТ/Р	100	Лампа натриевая	E27	T4
СГЖ02-70М/Р	70	Лампа металлогалогенная	E27	T4
СГЖ02-100М/Р	100	Лампа металлогалогенная	E27	T4
СГЖ02-150М/Р	150	Лампа металлогалогенная	E27	T3

**Варианты исполнений светильников СГЖ02 с потолочным креплением (П)**
Модель	Мощность лампы, Вт	Тип лампы	Патрон	Температурный класс	Размер, мм		Масса, кг
Модель	Мощность лампы, Вт	Тип лампы	Патрон	Температурный класс	А	В	Масса, кг
СГЖ02-80Р/П	80	Лампа ртутная ВД	E27	T4	441	221	8,75
СГЖ02-125Р/П	125	Лампа ртутная ВД	E27	T3/T4
СГЖ02-70НТ/П	70	Лампа натриевая	E27	T4
СГЖ02-100НТ/П	100	Лампа натриевая	E27	T4
СГЖ02-70М/П	70	Лампа металлогалогенная	E27	T4
СГЖ02-100М/П	100	Лампа металлогалогенная	E27	T4
СГЖ02-150М/П	150	Лампа металлогалогенная	E27	T3

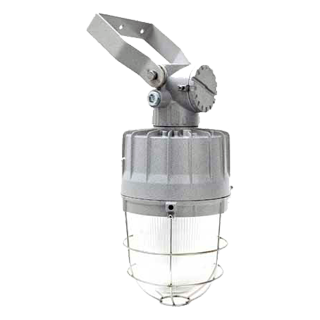

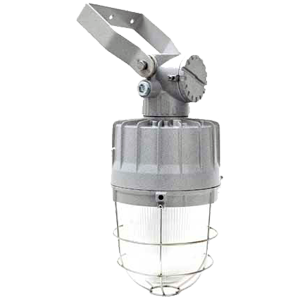

**Варианты исполнений светильников СГЖ02 с универсальным поворотным креплением (У)**
Модель	Мощность лампы, Вт	Тип лампы	Патрон	Температурный класс	Размер, мм		Масса, кг
Модель	Мощность лампы, Вт	Тип лампы	Патрон	Температурный класс	А	В	Масса, кг
СГЖ02-80Р/У	80	Лампа ртутная ВД	E27	T4	620	221	10,05
СГЖ02-125Р/У	125	Лампа ртутная ВД	E27	T3/T4
СГЖ02-70НТ/У	70	Лампа натриевая	E27	T4
СГЖ02-100НТ/У	100	Лампа натриевая	E27	T4
СГЖ02-70М/У	70	Лампа металлогалогенная	E27	T4
СГЖ02-100М/У	100	Лампа металлогалогенная	E27	T4
СГЖ02-150М/У	150	Лампа металлогалогенная	E27	T3

**Габаритные и присоединительные размеры светильников СГЖ02**


Крепление на трубу	Подвесное крепление	Потолочное крепление	Универсальное поворотное крепление

**Рекомендуемые кабельные вводы для светильников СГЖ02:**
	КНВ2NНK/P - ввод для небронированного кабеля, диаметр обжимаемого кабеля 6 - 18 мм, никелированная латунь.		КНВМ2N-25НК/Р - ввод для небронированного кабеля в металлорукавах, диаметр обжимаемого кабеля 6 - 17 мм, диаметр условного прохода металлорукава 25 мм, никелированная латунь.
	КНВТВ2NGНK/Р - ввод для небронированного кабеля в шлангах, трубопроводах, металлорукавах; внутренняя резьба для внешнего присоединения трубная цилиндрическая ГОСТ 6357-81 3/4" G, диаметр обжимаемого кабеля 6 - 18 мм, никелированная латунь.		КНВМ2N-20НК/Р - ввод для небронированного кабеля в металлорукавах, диаметр обжимаемого кабеля 6 - 17 мм, диаметр условного прохода металлорукава 20 мм, никелированная латунь.

Фотометрические кривые КД/1000 ЛМ

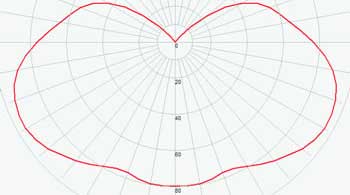

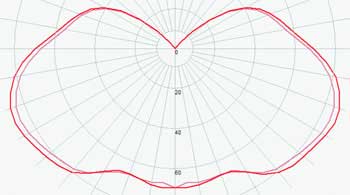

СГЖ02-80НТ / СГЖ02-80Р / СГЖ02-70М (без решетки) (тип М-равномерная)	СГЖ02-80НТ / СГЖ02-80Р / СГЖ02-70М (с решеткой) (тип М-равномерная)

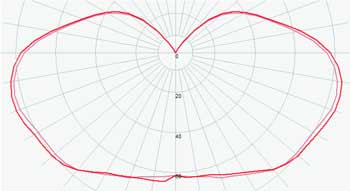

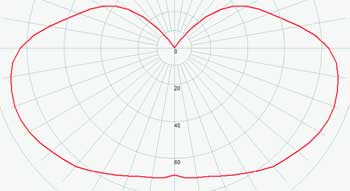

СГЖ02-100НТ / СГЖ02-125Р / СГЖ02-100М / СГЖ02-150М (без решетки) (тип М-равномерная)	СГЖ02-100НТ / СГЖ02-125Р / СГЖ02-100М / СГЖ02-150М (с решеткой) (тип М-равномерная)

Стандартный комплект поставки

Светильник СГЖ02.
Паспорт.

Дополнительная комплектация, опции

Морское исполнение.
Лампа в комплекте
Электронное ПРА (ЭПРА) для ДНаТ 70, ДНаТ 100.
Светорассеивающий отражатель.
Климатическое исполнение по заказу: УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з, В5.

Скачать документацию

СГЖ02-70НТ (EW-4070N1) ДНаТ 70Вт светильники с патроном E27 под газоразрядные лампы. IES-файл.

СГЖ02-70М (EW-4070IM1) МГЛ (ДРИ) 70Вт светильники с патроном E27 под газоразрядные лампы. IES-файл.

СГЖ02-80Р (EW-4070F1) ДРЛ 80Вт светильники с патроном E27 под газоразрядные лампы. IES-файл.

СГЖ02-100НТ (EW-4070N2) ДНаТ 100Вт светильники с патроном E27 под газоразрядные лампы. IES-файл.

СГЖ02-100М (EW-4070IM2) МГЛ 100Вт светильники с патроном E27 под газоразрядные лампы. IES-файл.

СГЖ02-125Р (EW-4070F4) ДРЛ 125Вт светильники с патроном E27 под газоразрядные лампы. IES-файл.

СГЖ02-150М (EW-4070IM4) МГЛ 150Вт светильники с патроном E27 под газоразрядные лампы. IES-файл.

СГЖ02-150НТ (EW-4070IM4) ДНаТ 150Вт светильники с патроном E27 под газоразрядные лампы. IES-файл.
