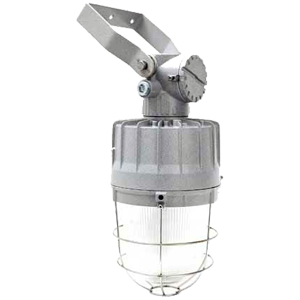

СГЖ04 светильники взрывозащищенные с патроном E40 под газоразрядные лампы

СГЖ04 светильники взрывозащищенные с патроном E40 под газоразрядные лампы

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 220 В

Потребляемая мощность: 250 Вт, 400 Вт

Тип источника света: Лампа дуговая ртутная ВД люминофорная (ДРЛ), Лампа дуговая ртутная ВД металлогалогенная (ДРИ), Лампа натриевая (ДНаТ)

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Взрывозащищенные светильники с патроном E40 под газоразрядные лампы серии СГЖ04 предназначены для освещения промышленных объектов и открытых площадок, где возможно присутствие взрывоопасных сред. Область применения - взрывоопасные зоны помещений и наружных установок, опасных по газу, согласно маркировке взрывозащиты (ГОСТ 30852.13-2002, МЭК 60079-14:1996).

Светильники СГЖ04 состоят из алюминиевого корпуса со встроенным патроном и термостойкого ударопрочного боросиликатного колпака, крепящегося к корпусу с помощью резьбы и защитной решетки. Применяемые материалы устойчивы к рабочим средам и ионизирующему излучению, высокопрочное стекло выдерживает ударную нагрузку 4Дж. Светильники СГЖ04 с патроном E40 могут эксплуатироваться при температуре окружающей среды от -47 до +50°С.

Благодаря технологии подпружиненных скользящих контактов, по которой выполнена клеммная коробка взрывозащищенных светильников СГЖ04, токоведущие проводники не перекручиваются.

Одним из преимуществ является несложный процессе монтажа. Сначала по месту установки прибора монтируется клеммная коробка с заводом через кабельный ввод питающих проводов, а затем монтируется остальная часть светильника в сборе, при помощи резьбового соединения с подпружиненными скользящими контактами.

Во взрывозащищенных светильниках под газоразрядные лампы СГЖ04 применяется вид взрывозащиты Exd (взрывонепроницаемая оболочка). Поэтому, в отличие от осветительных приборов с видом защиты Exm (герметизация компаундом), светильники серии СГЖ04 являются разборными и ремонтопригодными, но обслуживание и ремонт светильника нельзя проводить на весу.

Технические характеристики

Тип кривой силы света	С - Синусная
Коэффициент мощности	0,98
Тип патрона	E40
Материалы изготовления	Алюминиевый сплав. Высокопрочное стекло. Антистатическое полимерно-эпоксидное окрашивание
Способ крепления или установки	Крепление на трубу (Т), подвесное крепление (Р), потолочное крепление (П), универсальное поворотное крепление (У)
Электроподключение	Прямое подключение к патрону или к клеммам L, N, PЕ через кабельный ввод с резьбой 3/4" NPT
Диаметр подводимого кабеля	6...18 мм
Сечение подсоединяемых жил	4 мм²
Маркировка взрывозащиты	1ExdIICT3
Класс защиты от поражения электрическим током	I
Климатическое исполнение (диапазон рабочих температур)	УХЛ1
Исполнение по степени защиты	IP65
Габаритные размеры	545х275...734х275 мм
Вес	15,8...17,5 кг

Структура обозначения, пример заказа

СГЖ04

250

220AC

/П

КНВ2NНK/Р

/РЕШЕТКА

Опции (МОРЕ - морское исп., ВО - светорассеивающий отражатель, РЕШЕТКА - защитная решетка плафона светильника)

Количество и типоразмер кабельных вводов

Шифр типа крепления (Т - на трубу, Р - подвесное, П - потолочное, У - универсальное поворотное)

Шифр напряжения питания (220AC для напряжения ~200...240 В)

Тип лампы (Р - лампа ртутная ВД, НТ - натриевая лампа, М - металлогалогенная лампа)

Шифр мощности лампы, Вт (250, 400)

Обозначение модели

Варианты исполнений

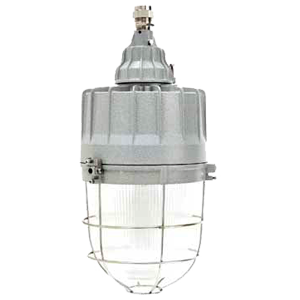

**Варианты исполнений светильников СГЖ04 с креплением на трубу (Т)**
Модель	Тип лампы	Мощность лампы, Вт	Патрон лампы	Габаритные размеры, мм		Масса, кг
Модель	Тип лампы	Мощность лампы, Вт	Патрон лампы	А	В	Масса, кг
СГЖ04-250Р/T	Лампа ртутная ВД	250	Е40	554	275	15,8
СГЖ04-400Р/T	Лампа ртутная ВД	400	Е40	565	275	16
СГЖ04-250М/T	Лампа натриевая	250	Е40	554	275	15,8
СГЖ04-400М/T	Лампа натриевая	400	Е40	565	275	16
СГЖ04-250НТ/T	Лампа металлогалогенная	250	Е40	554	275	15,8
СГЖ04-400НТ/T	Лампа металлогалогенная	400	Е40	565	275	16

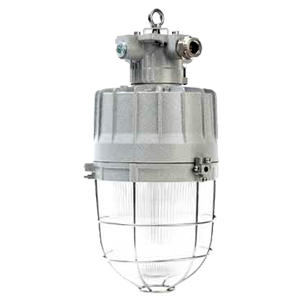

**Варианты исполнений светильников СГЖ04 с подвесным креплением (P)**
Модель	Тип лампы	Мощность лампы, Вт	Патрон лампы	Габаритные размеры, мм		Масса, кг
Модель	Тип лампы	Мощность лампы, Вт	Патрон лампы	А	В	Масса, кг
СГЖ04-250Р/Р	Лампа ртутная ВД	250	Е40	601	275	16,2
СГЖ04-400Р/Р	Лампа ртутная ВД	400	Е40	612	275	16,4
СГЖ04-250М/Р	Лампа натриевая	250	Е40	601	275	16,2
СГЖ04-400М/Р	Лампа натриевая	400	Е40	612	275	16,4
СГЖ04-250НТ/Р	Лампа металлогалогенная	250	Е40	601	275	16,2
СГЖ04-400НТ/Р	Лампа металлогалогенная	400	Е40	612	275	16,4

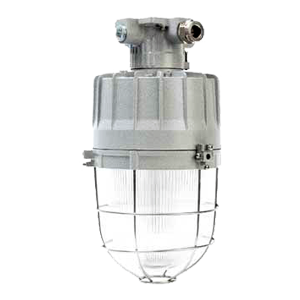

**Варианты исполнений светильников СГЖ04 с потолочным креплением (П)**
Модель	Тип лампы	Мощность лампы, Вт	Патрон лампы	Габаритные размеры, мм		Масса, кг
Модель	Тип лампы	Мощность лампы, Вт	Патрон лампы	А	В	Масса, кг
СГЖ04-250Р/П	Лампа ртутная ВД	250	Е40	545	275	16
СГЖ04-400Р/П	Лампа ртутная ВД	400	Е40	556	275	16,2
СГЖ04-250М/П	Лампа натриевая	250	Е40	545	275	16
СГЖ04-400М/П	Лампа натриевая	400	Е40	556	275	16,2
СГЖ04-250НТ/П	Лампа металлогалогенная	250	Е40	545	275	16
СГЖ04-400НТ/П	Лампа металлогалогенная	400	Е40	556	275	16,2

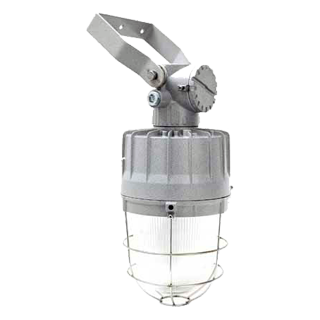

**Варианты исполнений светильников СГЖ04 с универсальным поворотным креплением (У)**
Модель	Тип лампы	Мощность лампы, Вт	Патрон лампы	Габаритные размеры, мм		Масса, кг
Модель	Тип лампы	Мощность лампы, Вт	Патрон лампы	А	В	Масса, кг
СГЖ04-250Р/У	Лампа ртутная ВД	250	Е40	723	275	17,3
СГЖ04-400Р/У	Лампа ртутная ВД	400	Е40	734	275	17,5
СГЖ04-250М/У	Лампа натриевая	250	Е40	723	275	17,3
СГЖ04-400М/У	Лампа натриевая	400	Е40	734	275	17,5
СГЖ04-250НТ/У	Лампа металлогалогенная	250	Е40	723	275	17,3
СГЖ04-400НТ/У	Лампа металлогалогенная	400	Е40	734	275	17,5

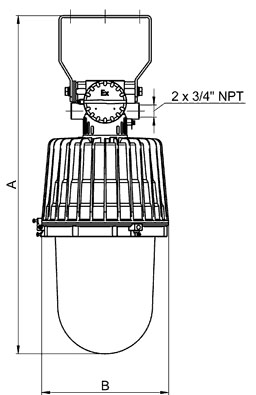

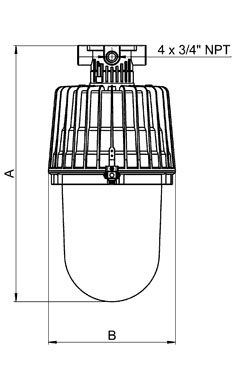

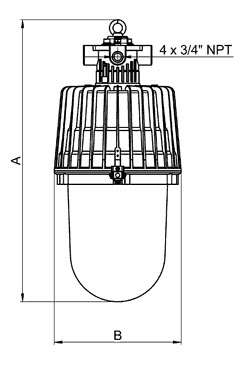

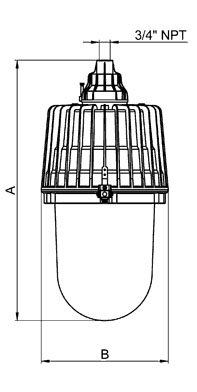

**Габаритные и присоединительные размеры светильников СГЖ04**


Крепление на трубу	Подвесное крепление	Потолочное крепление	Универсальное поворотное крепление

**Рекомендуемые кабельные вводы для светильников СГЖ04:**
	КНВ2NНK/P - ввод для небронированного кабеля, диаметр обжимаемого кабеля 6 - 18 мм, никелированная латунь.		КНВМ2N-25НК/Р - ввод для небронированного кабеля в металлорукавах, диаметр обжимаемого кабеля 6 - 17 мм, диаметр условного прохода металлорукава 25 мм, никелированная латунь.
	КНВТВ2NGНK/Р - ввод для небронированного кабеля в шлангах, трубопроводах, металлорукавах; внутренняя резьба для внешнего присоединения трубная цилиндрическая ГОСТ 6357-81 3/4" G, диаметр обжимаемого кабеля 6 - 18 мм, никелированная латунь.		КНВМ2N-20НК/Р - ввод для небронированного кабеля в металлорукавах, диаметр обжимаемого кабеля 6 - 17 мм, диаметр условного прохода металлорукава 20 мм, никелированная латунь.

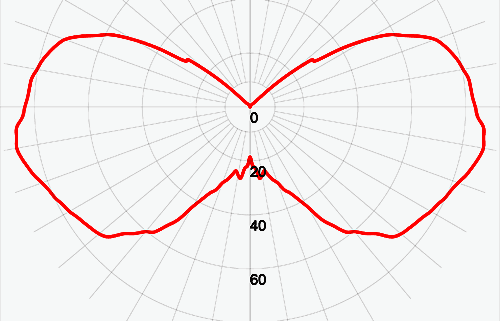

Фотометрические кривые КД/1000 ЛМ

СГЖ04-400НТ
(тип С-синусная)

Стандартный комплект поставки

Светильник СГЖ04.
Паспорт.

Дополнительная комплектация, опции

Морское исполнение.
Защитная решетка плафона светильника.
Светорассеивающий отражатель.
Климатическое исполнение по заказу: УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з, В5.

Скачать документацию

СГЖ04-250НТ (ГСП-7080-НАТ.Л.250) ДНаТ 250Вт светильники с патроном E40 под газоразрядные лампы. IES-файл.

СГЖ04-250М (ГСП-7080-ГАЛ.Л.250) МГЛ 250Вт светильники с патроном E40 под газоразрядные лампы. IES-файл.

СГЖ04-250Р (ГСП-7080-РТ.Л.250) ДРЛ 250Вт светильники с патроном E40 под газоразрядные лампы. IES-файл.

СГЖ04-400НТ (ГСП-7080-НАТ.Л.400) ДНаТ 400Вт светильники с патроном E40 под газоразрядные лампы. IES-файл.

СГЖ04-400М (ГСП-7080-ГАЛ.Л.400) МГЛ 400Вт светильники с патроном E40 под газоразрядные лампы. IES-файл.

СГЖ04-400Р (ГСП-7080-РТ.Л.400) ДРЛ 400Вт светильники с патроном E40 под газоразрядные лампы. IES-файл.

СГЖ04-400Р (ГСП-7080-РТ.Л.400) ДРЛ 400Вт с отражателем светильники с патроном E40 под газоразрядные лампы. IES-файл.
