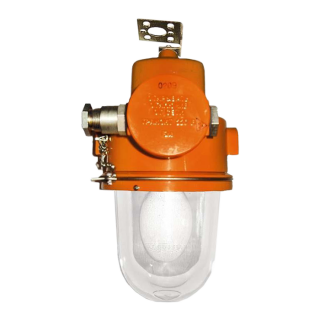

ЖСП69 светильники взрывозащищенные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 220 В

Потребляемая мощность: 70 Вт, 100 Вт

Тип источника света: Лампа натриевая (ДНаТ)

Световой поток: 6000 лм, 9500 лм

Цена (без учета НДС): 7925,00-15588,00 руб.

Описание

Взрывозащищенные светильники ЖСП69 предназначены для организации безопасного освещения на взрывоопасных по газу и пыли объектах. К таким объектам относятся производственные и промышленные предприятия нефтяной, газовой, нефтехимической и химической отрасли, лакокрасочной и  деревообрабатывающей промышленности.

Взрывозащищенные светильники ЖСП69 производятся в соответствии с требованиями ГОСТ 30852.0, ГОСТ 30852.1. Соединение частей алюминиевого корпуса и крышки вводной коробки резьбовое. Натриевую лампу светильника защищает боросиликатный ударопрочный стеклянный колпак, обладающий защитой от высоких температур (-60...+50°С). Защитный колпак герметичен, так как закреплен в кольце с использованием герметика.

Светильники ЖСП69 имеют три типа крепления:

  • Универсальный подвес - для установки на горизонтальную/вертикальную трубу или монтажный профиль.
  • Компактный подвес - для крепления на потолок.
  • Поворотная скоба - для монтажа на потолок, стену или пол.

Существует два конструктивных исполнения прибора. При расположении вводной коробки сбоку светильники выпускаются с одним или двумя кабельными вводами, что позволяет осуществлять индивидуальное или транзитное подключение к электросети. При расположении вводной коробки сверху - ввод электропитания проводами или кабелем через трубу G3/4.

Технические характеристики

Тип кривой силы света Г - Глубокая, С - Синусная, Ш - Широкая
Коэффициент мощности >0,8...1,0
Коэффициент полезного действия 80%
Тип патрона E27
Материалы изготовления Алюминиевый сплав, боросиликатное высокотемпературное ударопрочное стекло
Способ крепления или установки Подвесное крепление (С)
Электроподключение Прямое подключение к клеммам колодки вводной коробки
Диаметр подводимого кабеля 7...14 мм (16 мм для вводной коробки сверху)
Сечение подсоединяемых жил 2,5 мм2
Наличие пускорегулирующего устройства ЭмПРА, ЭПРА или УПРУ5П
Маркировка взрывозащиты 1ExdIICT5, 1ExdIICT6
Класс защиты от поражения электрическим током I
Группа механического исполнения М2
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP65
Габаритные размеры 232х415 мм (вводная коробка сбоку)
232х504 мм (вводная коробка сверху)
Вес 8,2 кг (вводная коробка сбоку)
8,7 кг (вводная коробка сверху)

Структура обозначения, пример заказа

ЖСП
69
70
007
УХЛ1

Вид климатического исполнения

Номер модификации (см. таблицу "варианты исполнения")

Мощность лампы (70 или 100 Вт)

Номер серии

Обозначение модели

Варианты исполнений

Обозначение

Мощность источника света, Вт (световой поток, Лм)

Наличие ПРА



Cos ф,
не менее

Габариты, не более, мм

Масса, не более, кг

Вид исполнения

ЖСП69-100-007(009)

100

ЭмПРА/ЭПРА

0,85/0,98

232x415

8,2

вводная коробка сбоку

ЖСП69-100-007(009)

100

УПРУ5П**

1,0

ЖСП69-70-010(012)

70

ЭмПРА/ЭПРА*

0,8/0,98

ЖСП69-70-010(012)

70

УПРУ5П**

1,0

ЖСП69-100-028(030)

100

ЭмПРА/ЭПРА

0,85/0,98

232x504

8,7

вводная коробка сверху

ЖСП69-100-028(030)

100

УПРУ5П**

1,0

ЖСП69-70-031(033)

70

ЭмПРА/ЭПРА*

0,8//0,98

ЖСП69-70-031(033)

70

УПРУ5П**

1,0

Примечания:
*Электронное ПРА.
**Универсальное Пуско-Регулирующее Устройство 5 Поколения.
(...) - тропическое исполнение.

Габаритные и присоединительные размеры светильников ЖСП69

Варианты установки

Крепежные элементы

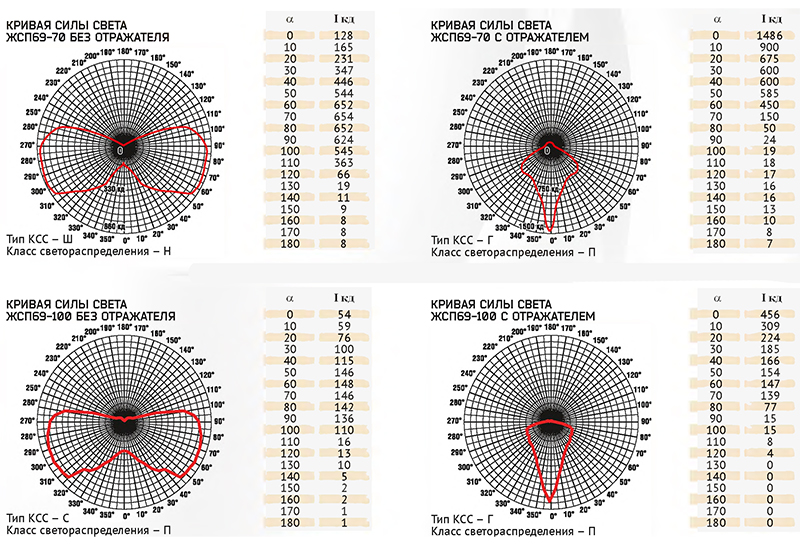

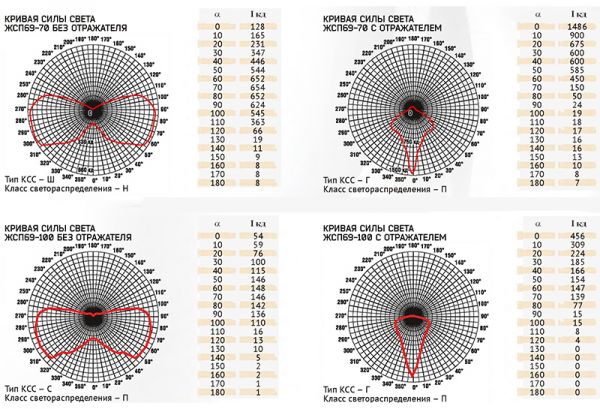

Фотометрические кривые

Стандартный комплект поставки

  • Светильник ЖСП69 - 1 шт.
  • Кабельный ввод (вводная коробка сбоку) - 1 шт.
  • Пробка-заглушка (вводная коробка сбоку) - 1 шт.
  • Монтажная муфта (вводная коробка сверху) - 1 шт.
  • Монтажная скоба (вводная коробка сверху) - 1 шт.

Дополнительная комплектация, опции

  • Защитная сетка.
  • Внешний отражатель.
  • Кабельный ввод (для транзитного подключения).
  • Универсальный подвес.
  • Поворотная скоба.
  • Компактный подвес.
  • Комбинированный подвес.
