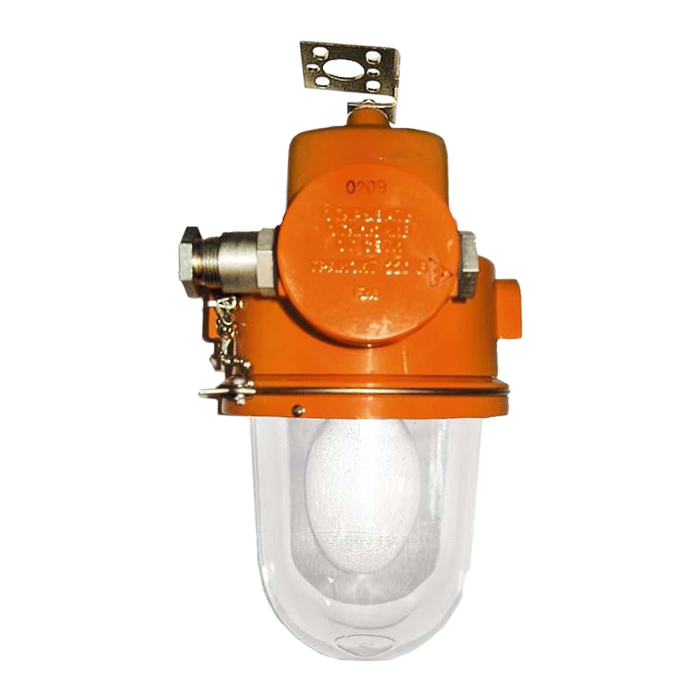

ГСП-69 светильники взрывозащищенные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 220 В, ≈ 240 В

Потребляемая мощность: 35 Вт, 70 Вт, 100 Вт

Тип источника света: Лампа дуговая ртутная ВД металлогалогенная (ДРИ)

Световой поток: 3500 лм, 6000 лм, 9000 лм

Цена (без учета НДС): 7 516,80 - 9 364,80 руб.

Описание

Взрывозащищенные светильники ГСП-69 предназначены для организации общего освещения внутренних помещений.  Устанавливаются во взрывоопасных по газу и пыли зонах по газу и пыли, в соответствии с маркировкой взрывозащиты 1ExdIICT6.

ГСП-69 используются на объектах производства и промышленности: нефтяной, газовой, нефтехимической, химической, лакокрасочной и деревообрабатывающей отраслей.

Конструкция ГСП-69

Светильники ГСП-69 выпускаются в соответствии с требованиями ГОСТ 30852.0, ГОСТ 30852.1. Корпус выполнен из алюминиевого сплава, в качестве источника света используется ртутная металлогалогенная лампа типа ДРИ. Световой источник защищен боросиликатным стеклянным колпаком (ударопрочный, выдерживает воздействие температур -60...+50°С). Защитный колпак герметично установлен в кольцо при помощи герметика.

Особенности ГСП-69

Взрывозащищенные светильники ГСП-69 имеют два конструктивных исполнения - "вводная коробка сбоку" и "вводная коробка сверху". При расположении вводной коробки сбоку светильник оснащается одним или двумя кабельными вводами, благодаря которым реализуется индивидуальное или транзитное подключение к электросети. Исполнение "вводная коробка сверху" предусматривает ввод электропитания проводами или кабелем через трубу G3/4.

Светильники ГСП-69 выпускаются с пускорегулирующей аппаратурой двух видов: с электромагнитным ПРА (ЭмПРА) и электронным ПРА (ЭПРА). Рекомендуем рассмотреть комплектацию ГСП-69 с ЭПРА, так как данное оснащение дает следующие преимущества:

  • Расход электроэнергии сокращается на 25% (по сравнению с ЭмПРА).
  • Высокий коэффициент мощности (cosф ≥ 0,98).
  • Отсутствие пусковых токов и снижение рабочего тока.
  • При эксплуатации в диапазоне питающего напряжения 170±250 В обеспечивается стабильная работа ГСП-69.
  • Оборудование защищено от повышенного (отключение при 312 В) или пониженного (отключение при 120 В) напряжения сети, межфазного и короткого замыкания.
  • Полное отсутствие пульсаций светового потока и стабилизация тока горелки лампы, позволяют увеличить срок службы лампы не менее чем в 1,5 - 2 раза и существенно снизить эксплуатационные расходы.
  • Срок службы ЭПРА не менее 50 000 часов.

Технические характеристики

Тип кривой силы света Г - Глубокая, К - Концентрированная, Л - Полуширокая, Ш - Широкая
Коэффициент мощности >0,8...0,98
Коэффициент полезного действия 80%
Тип патрона E27
Материалы изготовления Алюминиевый сплав, боросиликатное высокотемпературное ударопрочное стекло
Способ крепления или установки Подвесное крепление (С)
Электроподключение Прямое подключение к клеммам колодки вводной коробки
Диаметр подводимого кабеля 7...14 мм (16 мм для вводной коробки сверху)
Сечение подсоединяемых жил 2,5 мм2
Наличие пускорегулирующего устройства ЭмПРА или ЭПРА
Маркировка взрывозащиты 1ExdIICT6
Класс защиты от поражения электрическим током I
Группа механического исполнения М2
Климатическое исполнение (диапазон рабочих температур) Т1, УХЛ1
Исполнение по степени защиты IP65
Габаритные размеры 232х415 мм (вводная коробка сбоку)
232х504 мм (вводная коробка сверху)
Вес 8,2 кг (вводная коробка сбоку)
8,7 кг (вводная коробка сверху)

Структура обозначения, пример заказа

ГСП
69
35
018
УХЛ1

Вид климатического исполнения (УХЛ1 или Т1)

Номер модификации (см. таблицу "варианты исполнения")

Мощность лампы (35, 70 или 100 Вт)

Номер серии

Обозначение модели

Варианты исполнений

Обозначение

Мощность источника света, Вт (световой поток, Лм)

Наличие ПРА



Cos ф,
не менее

Габариты, не более, мм

Масса, не более, кг

Вид исполнения

ГСП-69-100-013(015)

100

ЭмПРА/ЭПРА*

0,85/0,98

232x415

8,2

вводная коробка сбоку

ГСП-69-70-016(018)

70

ЭмПРА/ЭПРА*

0,8/0,98

ГСП-69-35-043(045)

35

ЭмПРА/ЭПРА*

0,8/0,98

ГСП-69-100-034(036)

100

ЭмПРА/ЭПРА*

0,85/0,98

232x504

8,7

вводная коробка сверху

ГСП-69-70-037(039)

70

ЭмПРА/ЭПРА*

0,8/0,98

ГСП-69-35-046(048)

35

ЭмПРА/ЭПРА*

0,8/0,98

Примечания:
*Электронное ПРА.
(...) - тропическое исполнение.

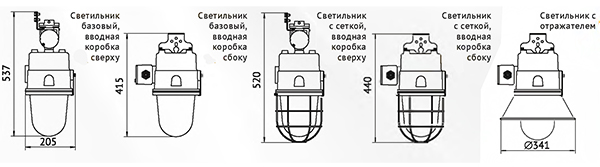

Габаритные и присоединительные размеры светильников ГСП-69

гсп-69-габаритные размеры

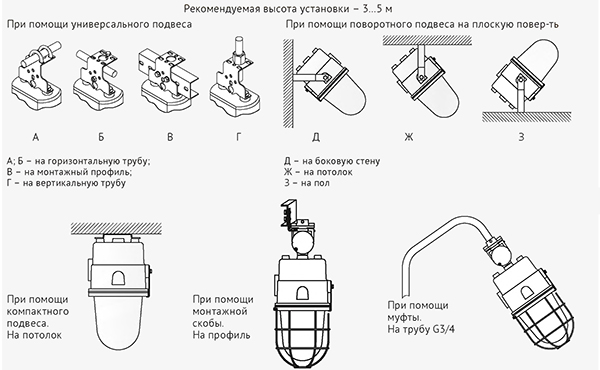

Варианты установки ГСП-69

ГСП-69 варианты установки

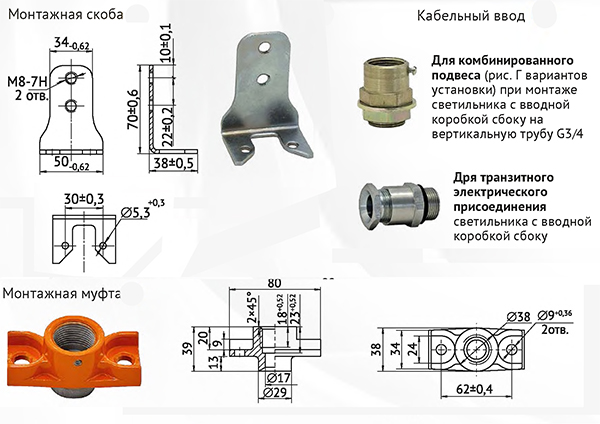

Крепежные элементы ГСП-69

гсп-69 крепежные элементы

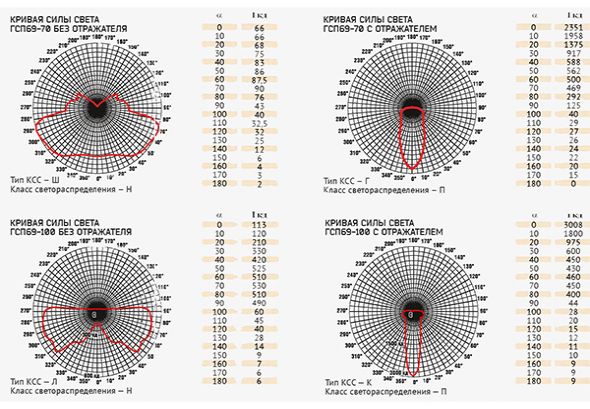

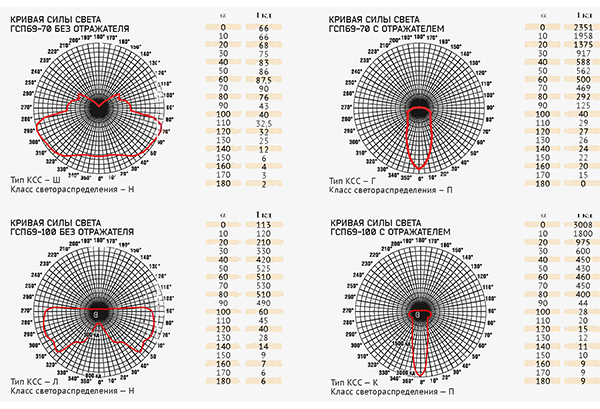

Фотометрические кривые ГСП-69

ГСП-69 фотометрические кривые

Стандартный комплект поставки

  • Светильник ГСП-69 - 1 шт.
  • Кабельный ввод (вводная коробка сбоку) - 1 шт.
  • Пробка-заглушка (вводная коробка сбоку) - 1 шт.
  • Монтажная муфта (вводная коробка сверху) - 1 шт.
  • Монтажная скоба (вводная коробка сверху) - 1 шт.

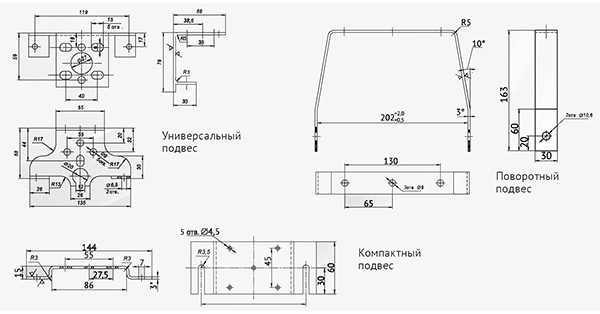

Дополнительная комплектация, опции

  • Защитная сетка.
  • Внешний отражатель.
  • Кабельный ввод (для транзитного подключения).
  • Универсальный подвес.
  • Поворотная скоба.
  • Компактный подвес.
  • Комбинированный подвес.

гсп-69 дополнительные опции
