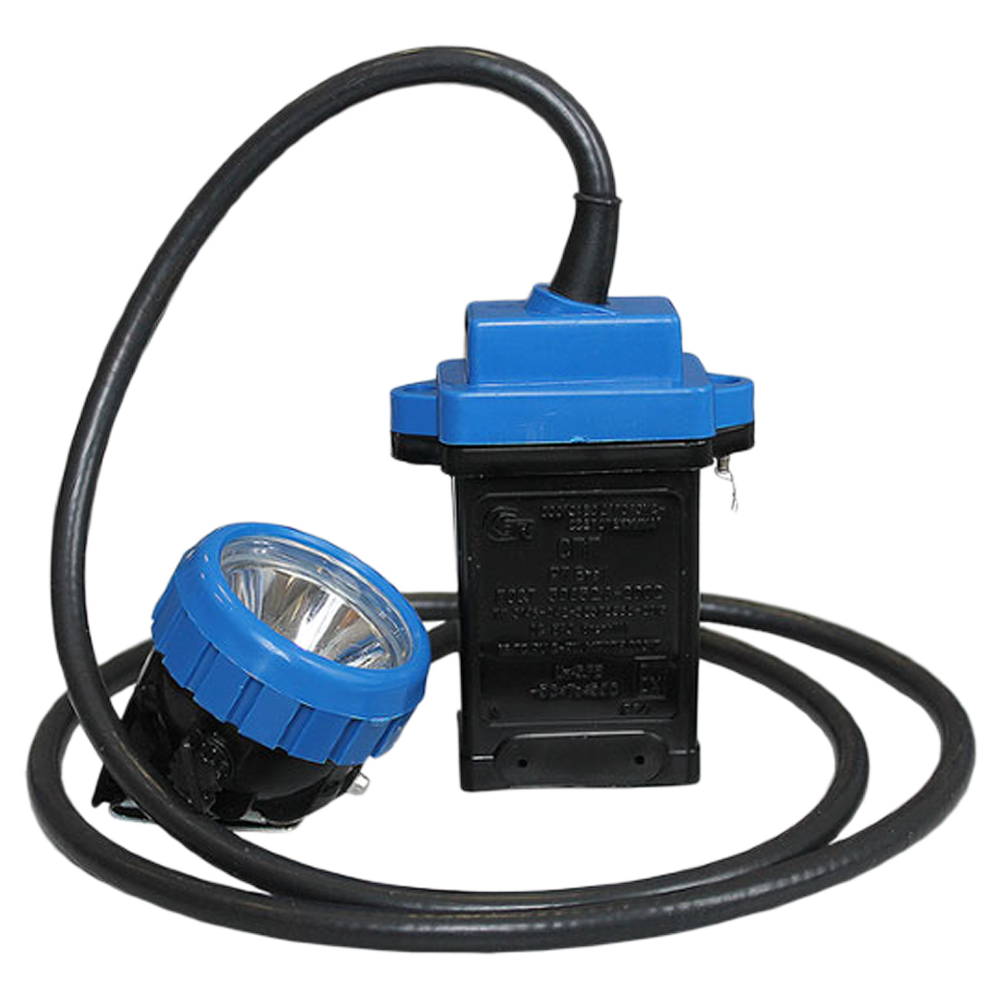

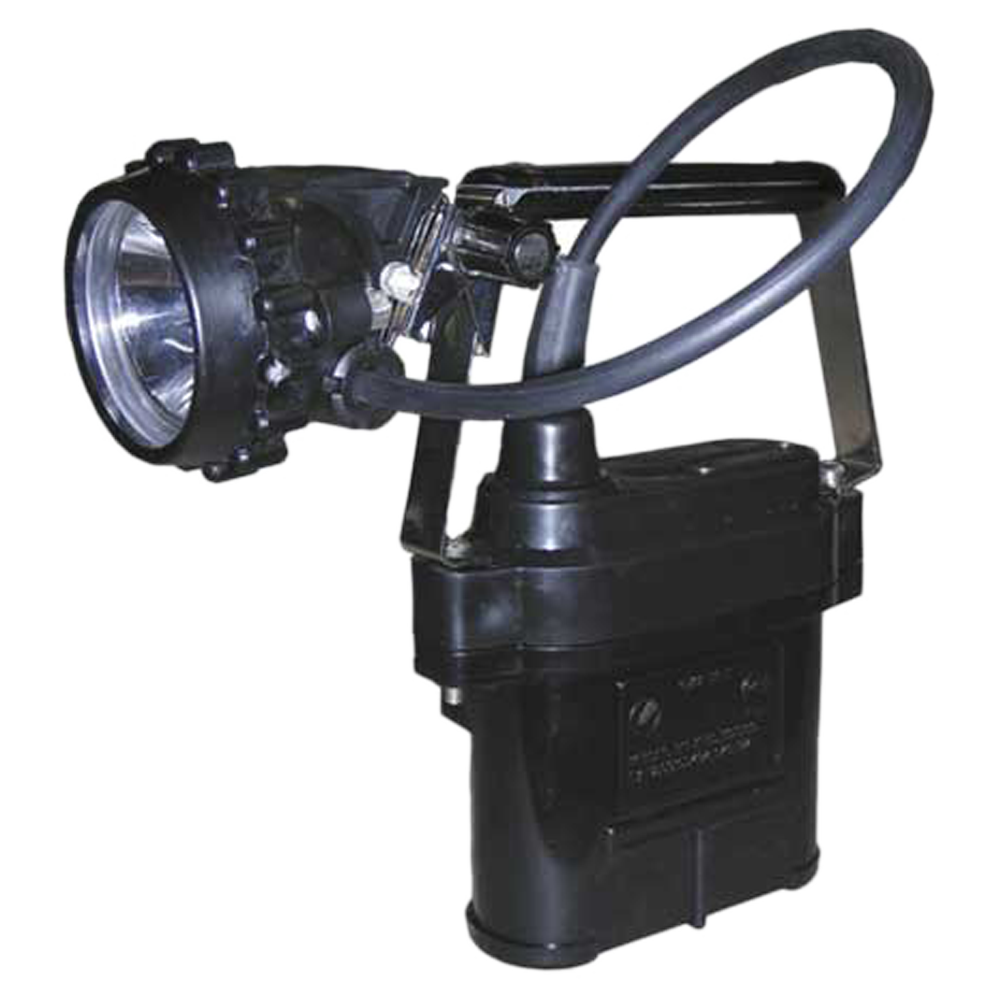

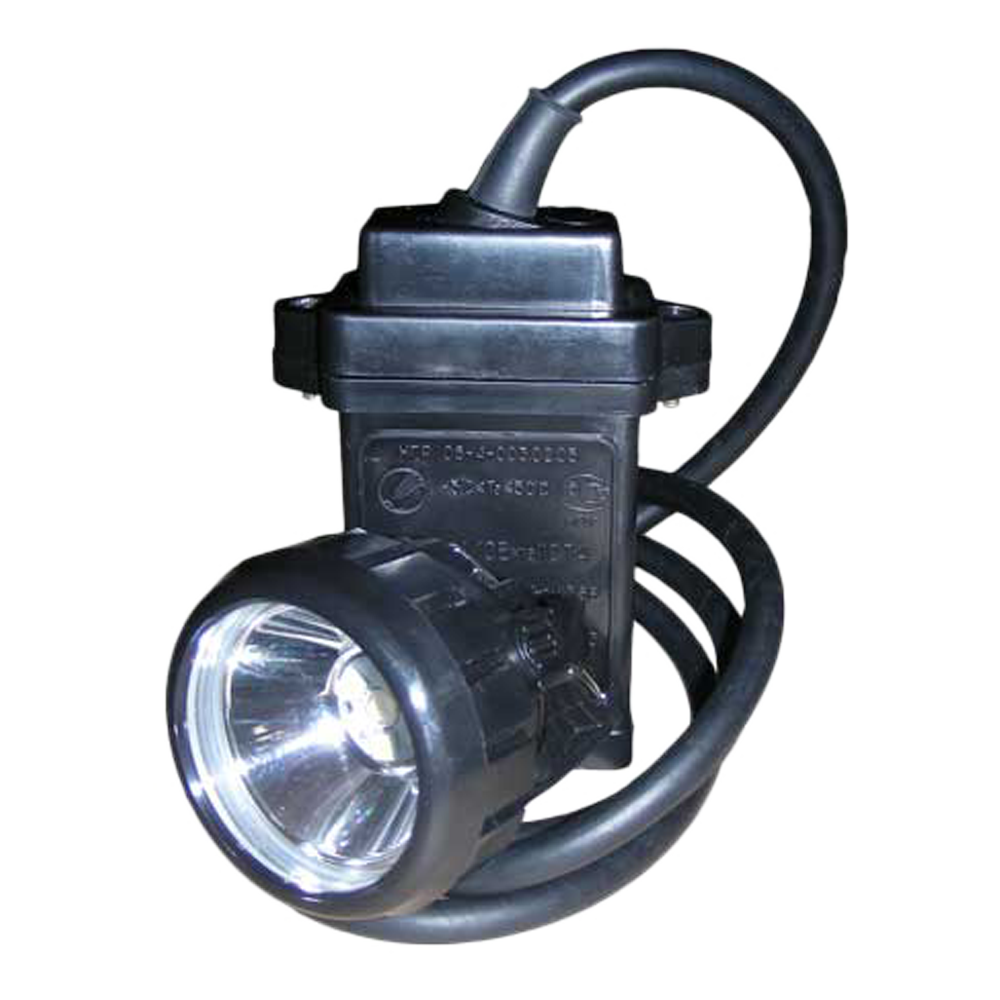

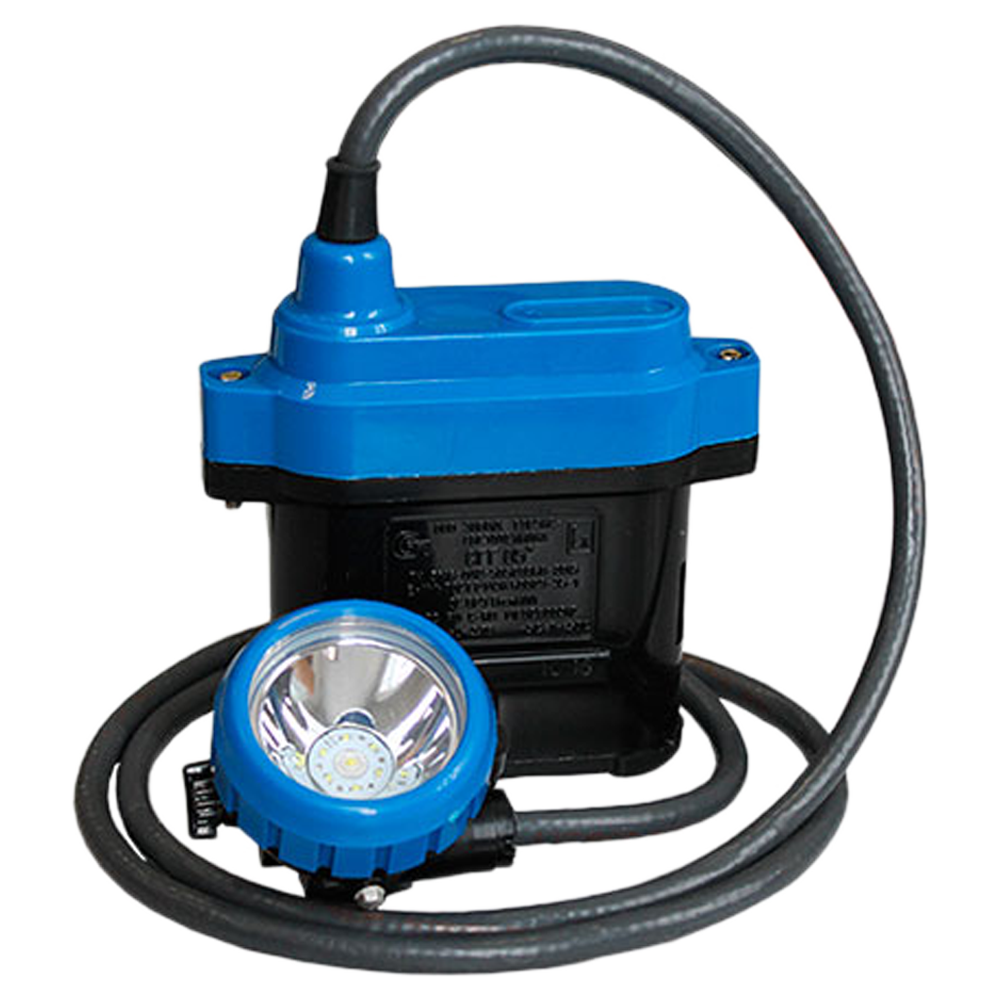

СГГ светильники головные шахтные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные, Переносные/Головные

Напряжение питания: = 3,6 В, = 3,7 В

Потребляемая мощность: 1,5 Вт

Тип источника света: Матрица светодиодная

Световой поток: 47 лм, 60 лм

Цена (без учета НДС): По запросу руб.

Описание

Осветительные приборы серии СГГ предназначены для индивидуального освещения рабочего места или, дополнительно, для приема сигналов индивидуального подземного аварийного оповещения и персонального вызова и определения местоположения горнорабочего в аварийных ситуациях.

Области применения

  • Подземные выработки и наземные сооружения рудников и угольных шахт в соответствии с маркировкой взрывозащиты.
  • Допускается кратковременно использовать в шахтах, в которых концентрация рудничного газа превышает установленные уровни (например, во время горноспасательных операций).

Конструктивно головные светильники СГГ состоят из батареи и фары, соединенных между собой кабелем. В корпусе батареи размещены:

  • Источник питания (исп. 02)
  • Источник питания, радиосигнализатор и модуль управления светом МУС (исп. 03-07).

Источник питания в корпусе батареи залит компаундом.

В корпусе фары расположены: светодиодный модуль, переключатель и зарядный узел, состоящий из контактной втулки, стопора и отрицательного наружного контакта.

Особенности:

  • Крепление фары на каске рабочего осуществляется с помощью скобы и пластинчатой пружины. Также возможно крепление на голову или головной убор при помощи лямок головных.
  • Корпусные детали выполнены из антистатичного, ударопрочного пластика, светопропускающий элемент из высокопрочного поликарбоната, толщиной 3 мм.
  • На корпусе фары расположен зарядный узел, через который аккумуляторная батарея подключается к зарядному устройству.
  • Защиту от токов короткого замыкания обеспечивает предохранитель, установленный в корпусе блока аккумуляторной батареи.
    Пылевлагозащита обеспечивается за счет применения резинового уплотнителя.
  • Уровень взрывозащиты Mb обеспечивается защитой электрической схемы светильника от сверхтоков плавким предохранителем.

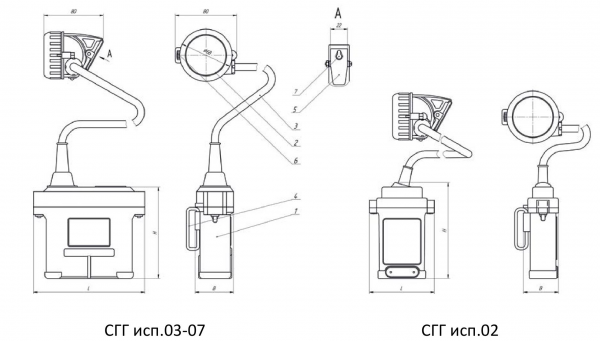

Габаритный чертеж

1 - корпус; 2 - фара; 3 - шнур 1,4 м; 4 - скоба; 5 - зажим; 6 - переключатель;
7 - гнездо для подключения к зарядному устройству с контактной группой

Технические характеристики

Сила света 300 кд
Коэффициент полезного действия 80%
Материалы изготовления Полипропилен (корпус), высокопрочный поликарбонат (светопропускающий элемент)
Продолжительность непрерывной автономной работы 10 ч
Маркировка взрывозащиты ЕхIMb
Класс защиты от поражения электрическим током III
Климатическое исполнение (диапазон рабочих температур) О5
Исполнение по степени защиты IP54
Габаритные размеры 85х45х125 мм (корпус исп. 02), 125х85х45 мм (корпус исп. 03-07), Ø75х82 мм (фара)
Вес 0,8 кг (исп. 02); 1,1 кг (исп. 03-07)

Структура обозначения, пример заказа

СГГ
Х1
Х2
О5

Климатическое исполнение и категория размещения по ГОСТ 15150

Тип радиосигнализатора (см. Варианты исполнений)

Источник питания (исп.02, исп.03, исп.04, исп.05, исп.06, исп.07 - см. Варианты исполнений)

Наименование модели

Варианты исполнений

Наименование

СГГ
исп.02

СГГ
исп.03

СГГ
исп.04

СГГ
исп.05

СГГ
исп.06

СГГ
исп.07

Световой поток, лм

47

60

Осевая сила света (среднее значение), кд

300

Освещенность поверхности на расстоянии 1 м, лк

4700

6000

Источник питания

тип

емкость, А*ч

напряжение, В

Li-Pol

3,3

3,7

Li-Pol

6,6

3,7

Li-Pol

8,2

3,7

Ni-MH

7

3,6

Ni-MH

10

3,6

Li-Pol

6,6 и 3,3

3,7

Номинальный ток потребления источника света, мА

250

350

Продолжительность непрерывного горения, ч

10

Коэффициент полезного действия, %

80

Защита оттоков короткого замыкания

Защита встроена в батарею

Предохранитель

Габаритные размеры, мм

корпуса

фары

85x45x125

Ø75x82

125x85x45

Ø75x82

Масса, кг

0,8

1,1

Срок службы, год

3

Ресурс работы, час

10000



Исполнение по типу радиосигнализатора:

  • Р - Радиус 1 – ПРМ8-12
  • Р1 - Радиоблок СУБР-02СМ.А
  • Р2 - Радиоблок СУБР-02СМ.В
  • Р12 - Радиоблок СУБР-01СМ

Стандартный комплект поставки

  • Светильники головные шахтные СГГ.
  • Планка.
  • Самонарезающий винт 3х8.
  • Паспорт.

Дополнительная комплектация, опции

  • Дополнительное оснащение радиоблоком «Радиус-1», «СУБР», «FLEXCOM».
  • Дополнительное оснащение антиабразивным светопропускающим элементом, толщиной 3 мм.
  • Пояс плечевой - 1 шт.
  • Поясной ремень - 1 шт.
  • Лямка головная - 1 шт.
  • Индивидуальное зарядное устройство для светильников СГГ исп.02.
  • Ручка - 1 шт.
