СМГВ светильники головные взрывобезопасные со встроенным сигнализатором метана

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные, Переносные/Головные

Напряжение питания: = 3,6 В, = 3,7 В

Потребляемая мощность: 1,5 Вт

Тип источника света: Матрица светодиодная

Световой поток: 22 лм, 60 лм

Цена (без учета НДС): По запросу руб.

Описание

Головные светильники серии СМГВ взрывозащищенного исполнения со встроенным сигнализатором метана предназначены для индивидуального освещения рабочего места, непрерывного автоматического контроля содержания метана и выдачи звукового сигнала при превышении пороговых значений.

Благодаря встроенному радиосигнализатору, переносные светильники СМГВ дополнительно обеспечивают прием сигналов индивидуального подземного аварийного оповещения и персонального вызова, позиционирования, поиска в завалах, то есть передачу ответных сигналов для определения местоположения горнорабочего в аварийных ситуациях в течение не менее 72 часов.

Области применения:

  • Подземные выработки угольных шахт, опасных по воспламенению рудничного газа и угольной пыли.
  • Очистные и подготовительные выработки крутых пластов, опасных по внезапным выбросам угольной пыли и метана.

Особенности:

  • Осветительные приборы СМГВ обеспечивают освещение рабочего места в основном и аварийном режиме (выбор режима осуществляется переключателем или кнопкой, расположенными на корпусе фары).
  • Использование поликарбоната с высокими прочностными показателями обеспечивает высокую ударную прочность, устойчивость к абразивным воздействиям (не подвержен царапинам), химостойкость и антистатичность светопропускающего элемента.
  • Источник света нового поколения - сверхъяркий светодиод для основного режима и дополнительные светодиоды для аварийного режима работы.
  • Применены современные герметичные Li-Pol и Ni-MH батареи с функциями защиты от перезаряда, глубокого разряда батареи и защитой цепи в режиме короткого замыкания.
  • Благодаря тому, что аккумуляторные батареи и искробезопасные блоки работают по отдельности на фару и на встроенные радиосигнализаторы, встроенные радиосигнализаторы гарантировано обеспечиваются питанием в течение 72 часов после аварии.
  • Сигнализация при достижении концентрации метана выше уставки срабатывания, сигнализация при обрыве электрических цепей датчика обеспечивается электронным блоком метансигнализатора со светозвуковым оповещателем, размещенным на фаре.
  • Возможно дополнительное оснащение датчиком движения - акселерометром или блоком искрозащиты.

Взрывозащищенные светильники СМГВ состоят из следующих узлов: корпуса батарейного блока (батареи), крышки, фары со шнуром. Крепление фары на каске рабочего осуществляется с помощью скобы и пластинчатой пружины. Также возможно крепление на голову или головной убор при помощи лямок головных.

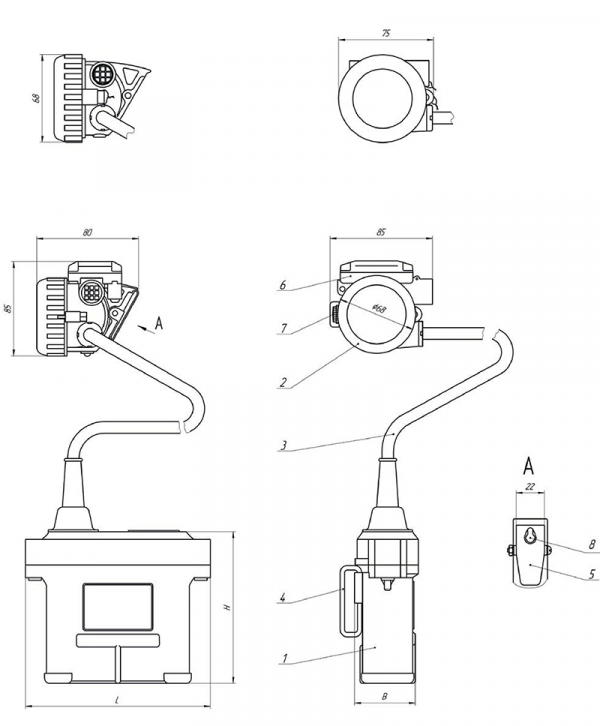

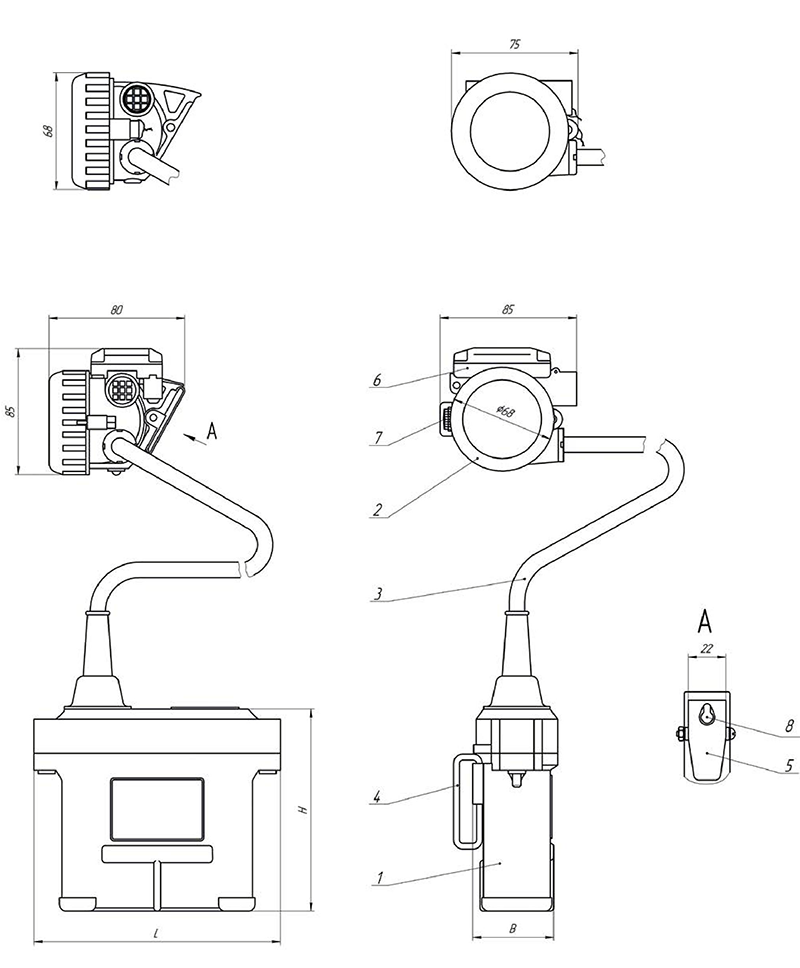

Габаритный чертеж

1 - корпус; 2 - фара; 3 - шнур 1,4 м; 4 - скоба; 5 - зажим; 6-метансигнализатор;
7 - переключатель; 8 - гнездо для подключения к зарядному устройству с контактной группой

Технические характеристики

Сила света 2600 кд
Угол излучения 6° (рабочий режим), 46° (аварийный режим)
Материалы изготовления Полипропилен (корпус), высокопрочный поликарбонат (светопропускающий элемент)
Маркировка взрывозащиты ExiasIMa
Класс защиты от поражения электрическим током III
Климатическое исполнение (диапазон рабочих температур) О5
Исполнение по степени защиты IP54
Габаритные размеры 145х50х118 мм (батарейный блок), Ø75х88 мм (фара)
Вес 0,9 кг (батарейный блок), 0,2 кг (фара)

Структура обозначения, пример заказа

СМГВ
Х1
Х2
О5

Климатическое исполнение и категория размещения по ГОСТ 15150

Тип радиосигнализатора (см. Варианты исполнений)

Источник питания (исп.03, исп.04, исп.05, исп.06, исп.07, исп.08 - см. Варианты исполнений)

Наименование модели

Варианты исполнений

Наименование

СМГВ

исп.0З

СМГВ

исп.04

СМГВ

исп.05

СМГВ

исп.06

СМГВ

исп.07

СМГВ

исп.08

Источник света

Светодиодный модуль

Световой поток, лм

рабочий режим аварийный режим

60

22

Сила света максимальная, кд

2600

Угол распределения света, град

рабочий режим

аварийный режим

6

46

Источник питания

тип

емкость, А*ч

напряжение, В

Li-Pol

6,6

3,7

Li-Pol

8,2

3,7

Ni-MH

7

3,6

Ni-MH

10

3,6

Li-Pol

6,6 и 3,3*

3,7

Li-Pol

8,2 и 3,3*

3,7

Продолжительность непрерывной работы в основном режиме, ч

источник света

10

12

14

16

10

15

радиосигнализатор

10

12

14

16

72

72

Продолжительность непрерывной работы в аварийном режиме, ч

источник света

40

48

60

60

40

72

радиосигнализатор

40

48

60

60

72

72

Регулируемая уставка срабатывания в объемных долях метана, %

от 0,5 до 2,0

Уровень давления звукового сигнала при срабатывании сигнализации по метану, дБ

75

Номинальный ресурс работы

источник света, ч источник питания, ч

10 000

 700

Срок службы, мес.

36

Гарантийный срок, мес

12

Зарядные устройства, рекомендованные к применению

Заряд 3, АЗС-Заряд 4, АЗС-Заряд 4/5, АЗС-Заряд 4/9, АЗС-Заряд5, ИЗУ-2М, БЗТ, БЗТ-1

АЗС-Заряд 4, АЗС-Заряд 4/5, АЗС-Заряд 4/9, АЗС-Заряд5, ИЗУ-1М, БЗТ, БЗТ-1

Заряд 3,АЗС-Заряд 4, АЗС-Заряд 4/5, АЗС-Заряд 4/9, АЗС-Заряд5, ИЗУ-2М, БЗТ, БЗТ-1

*Батарея емкостью 3,3 А·ч предназначена для питания радиосигнализатора

Исполнение по типу радиосигнализатора:

  • Р - Радиус 1 – ПРМ8-12
  • Р1 - Радиоблок СУБР-02СМ.А
  • Р2 - Радиоблок СУБР-02СМ.В
  • Р3 - Радиоблок ТСАР 832
  • Р4 - Модуль абонентский МАУ-П-10
  • Р6 - Модуль радиометки
  • Р7 - Локационный передатчик PGLR
  • Р9 - Индивидуальный приемо-передатчик типа ТСТ1-130
  • Р10 - Модуль абонентский МА-32
  • Р11 - Модуль абонентский МАУ-П-14
  • Р12 - Радиоблок СУБР-01СМ
  • Р1Р4 - Радиоблок СУБР-02СМ.А + Модуль абонентский МАУ-П-10
  • Р12Р4 - Радиоблок СУБР-01СМ + Модуль абонентский МАУ-П-10
  • Р1Р7 - Радиоблок СУБР-02СМ.А + Локационный передатчик PGLR
  • Р12Р7 - Радиоблок СУБР-01СМ + Локационный передатчик PGLR
  • Р1Р10 - Радиоблок СУБР-02СМ.А + Модуль абонентский МА-32
  • Р12Р10 - Радиоблок СУБР-01СМ + Модуль абонентский МА-32
  • Р11Р10 - Модуль абонентский МАУ-П-14 + Модуль абонентский МА-32

Стандартный комплект поставки

  • Светильник головной со встроенным сигнализатором метана СМГВ.
  • Планка.
  • Самонарезающий винт 3х8.
  • Пульт настройки установок.
  • Паспорт.
  • Техническое описание и инструкция по эксплуатации батареи.
