ВЭЛАН-06 светильники светодиодные модульные

Скачать PDF

Назначение: Для внутреннего освещения/Общепромышленные, Для наружного освещения/Архитектурные, Для наружного освещения/Для улиц и дорог

Напряжение питания: ≈ 230 В

Потребляемая мощность: 20 Вт, 30 Вт, 40 Вт, 50 Вт, 60 Вт, 70 Вт, 80 Вт, 90 Вт, 100 Вт, 120 Вт, 150 Вт, 180 Вт, 200 Вт, 240 Вт, 250 Вт, 300 Вт, 360 Вт, 400 Вт, 450 Вт, 500 Вт, 540 Вт, 600 Вт

Тип источника света: Матрица светодиодная

Световой поток: 2633 лм, 3598 лм, 4379 лм, 5683 лм, 6405 лм, 7977 лм, 8758 лм, 10062 лм, 10784 лм, 12810 лм, 16408 лм, 19215 лм, 21848 лм, 25620 лм, 27531 лм, 32025 лм, 38430 лм, 42809 лм, 48433 лм, 53873 лм, 57645 лм, 64050 лм

Цена (без учета НДС): По запросу руб.

Описание

Модульные светодиодные светильники ВЭЛАН-06 используются для организации общего освещения на предприятиях, освещения рабочего пространства производственных помещений, складах, площадей и улиц, а также применяются для создания подсветки зданий и другого декоративного освещения архитектурных сооружений.

Инновационная технология fc-hv (бездрайверная система управления работой светильников) позволяет отказаться от обычного драйвера. При этом отказоустойчивость повышается, конструкция прибора становится легче (в 2-3 раза легче аналогов) и проще в обслуживании, так как количество электронных компонентов сокращается на 90%.

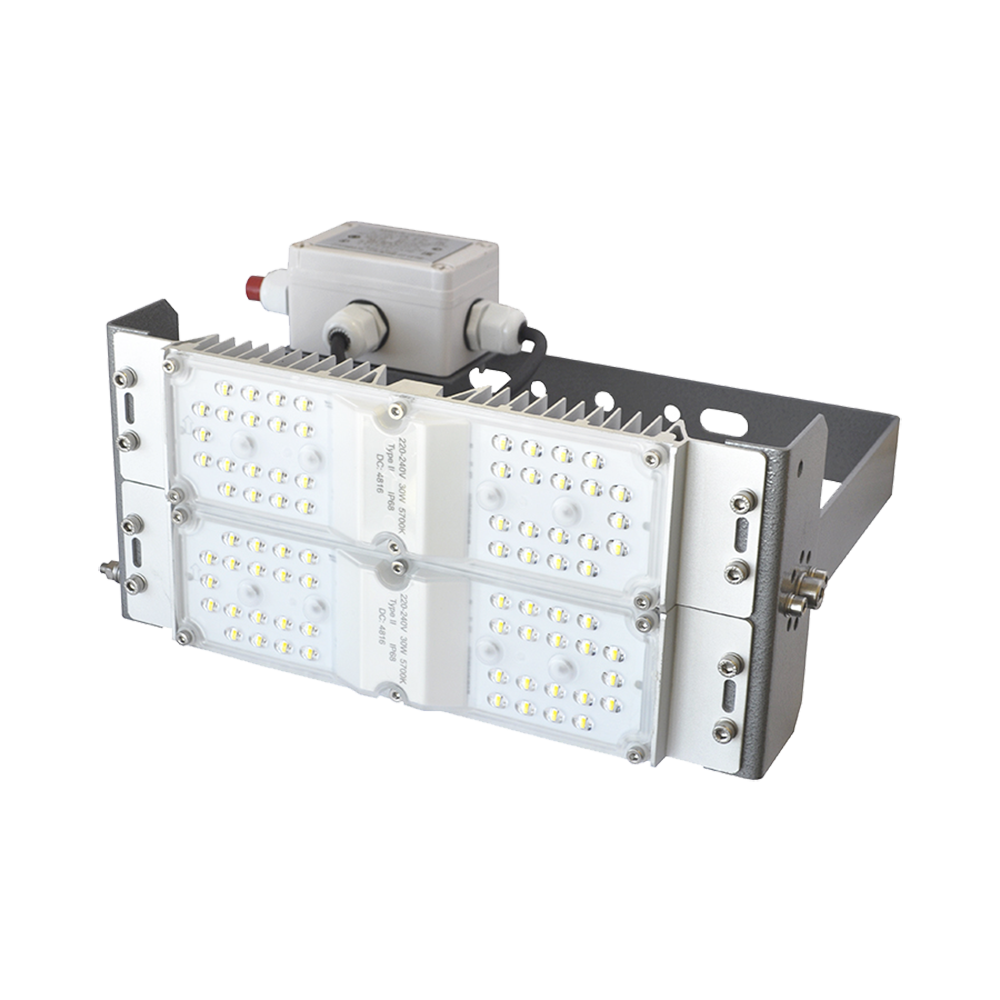

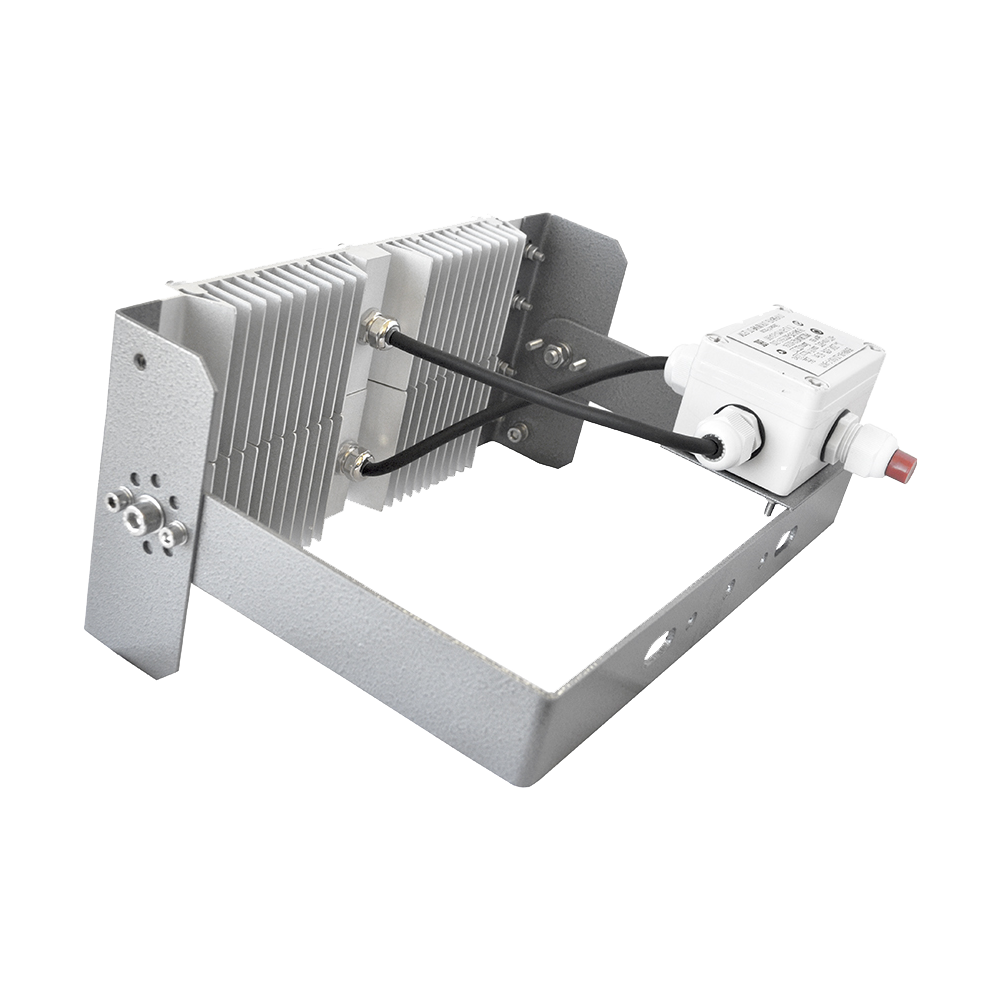

Промышленный светильник ВЭЛАН-06 состоит из взаимозаменяемых независимых модулей облегченной конструкции, закрепленных на общей раме. При повреждении одного из модулей нет необходимости демонтировать весь светильник, замене подлежит только вышедший из строя элемент. При этом неработающий модуль не препятствует функциональным возможностям светильника, что гарантирует постоянное наличие освещения объектов и территорий. Модули осветительного прибора ВЭЛАН-06 подсоединяются к клеммной распределительной коробке. В состав модуля входят:

  • Радиатор.
  • Плата со светодиодными источниками света.
  • Особо прочный защитный светопропускающий элемент.

Для защиты сверхъярких светодиодов от пыли и влаги используются силиконовые уплотнения, сохраняющие свою эластичность в течение длительного промежутка времени. Данные защитные элементы способны выдерживать высокие и низкие эксплуатационные температуры, до -70°С.

Особенности светодиодных модульных светильников ВЭЛАН-06:

  • Высокоэффективная оптическая система.
  • Мгновенное включение при температуре -60°C.
  • Высокая прочность и виброустойчивость.
  • Возможность как тупикового (по умолчанию), так и транзитного подключения питающего кабеля.
  • Светильник может крепиться на любую плоскую поверхность, подвешиваться на рым-болтах или крепиться на трубную опору с наружным диаметром до 65 мм.

Технические характеристики

Сила света >100 лм/Вт
Цветовая температура 4000...5700 K
Коэффициент мощности >0,95
Коэффициент полезного действия >90%
Материалы изготовления Поликарбонат

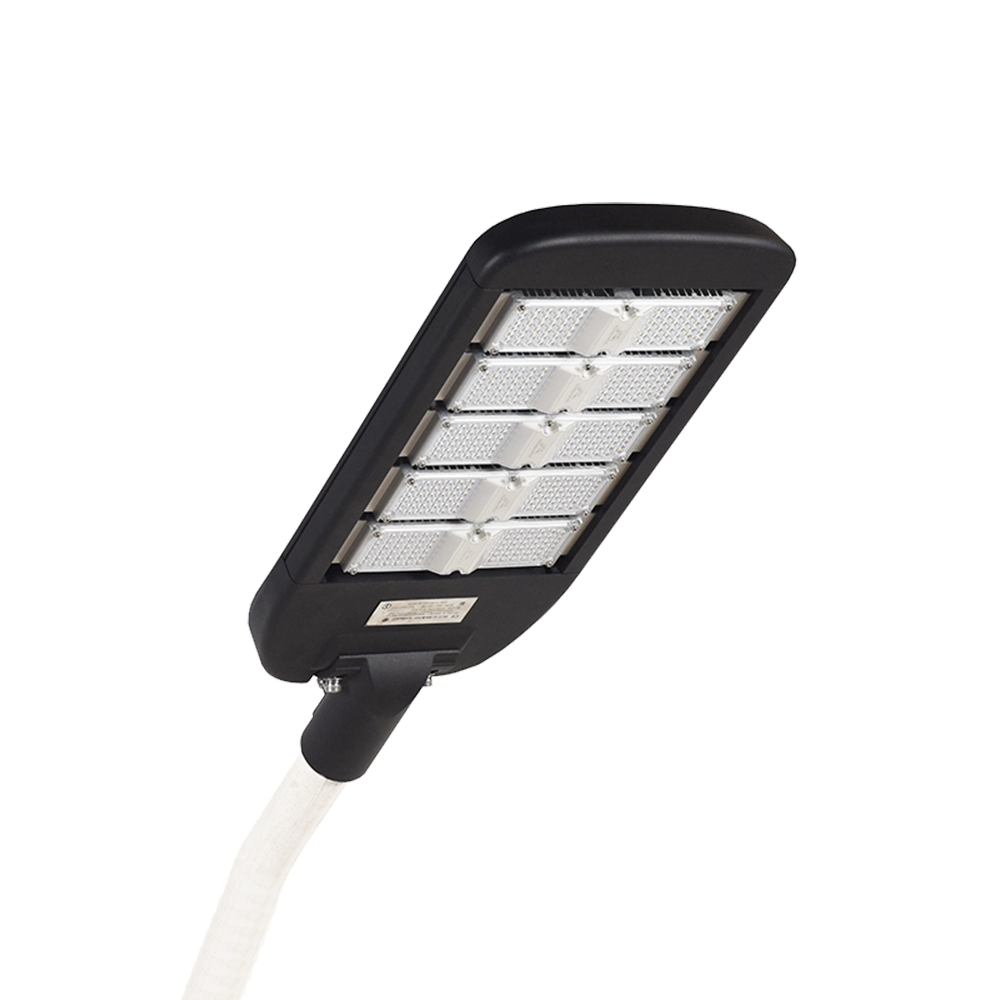

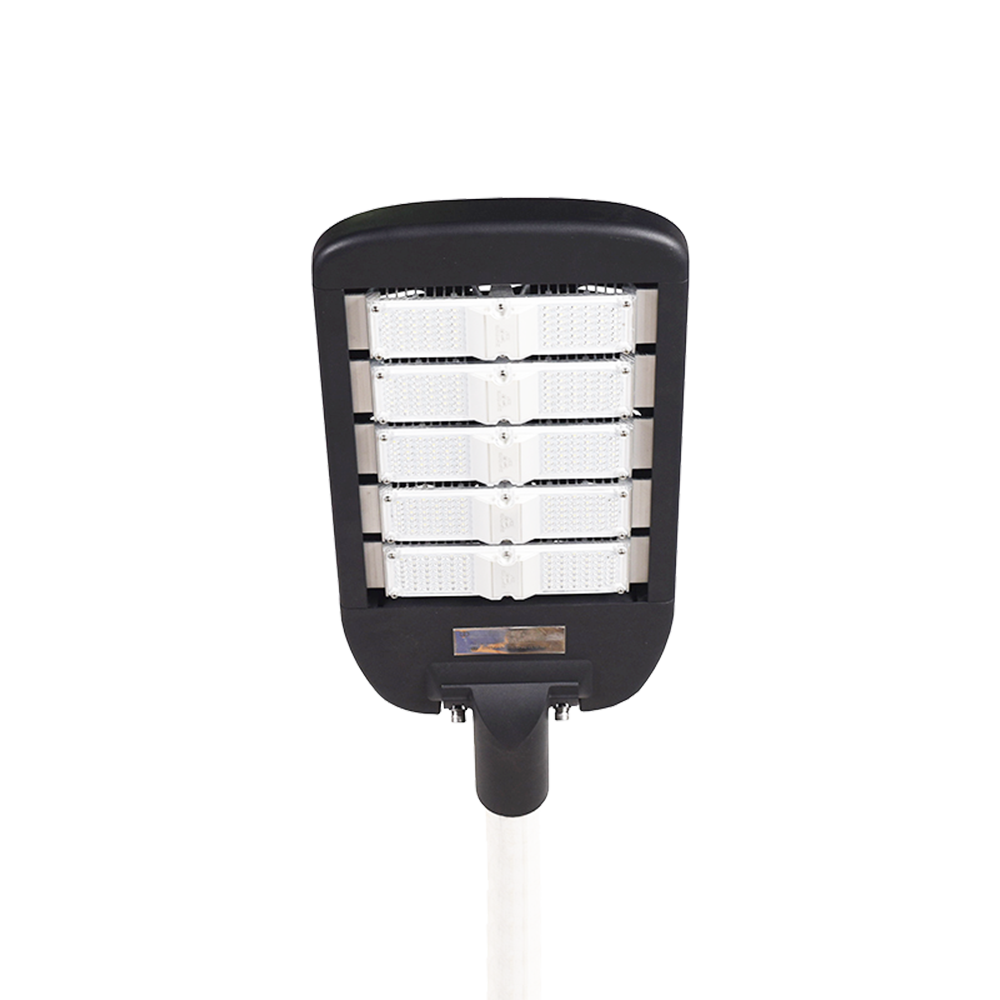

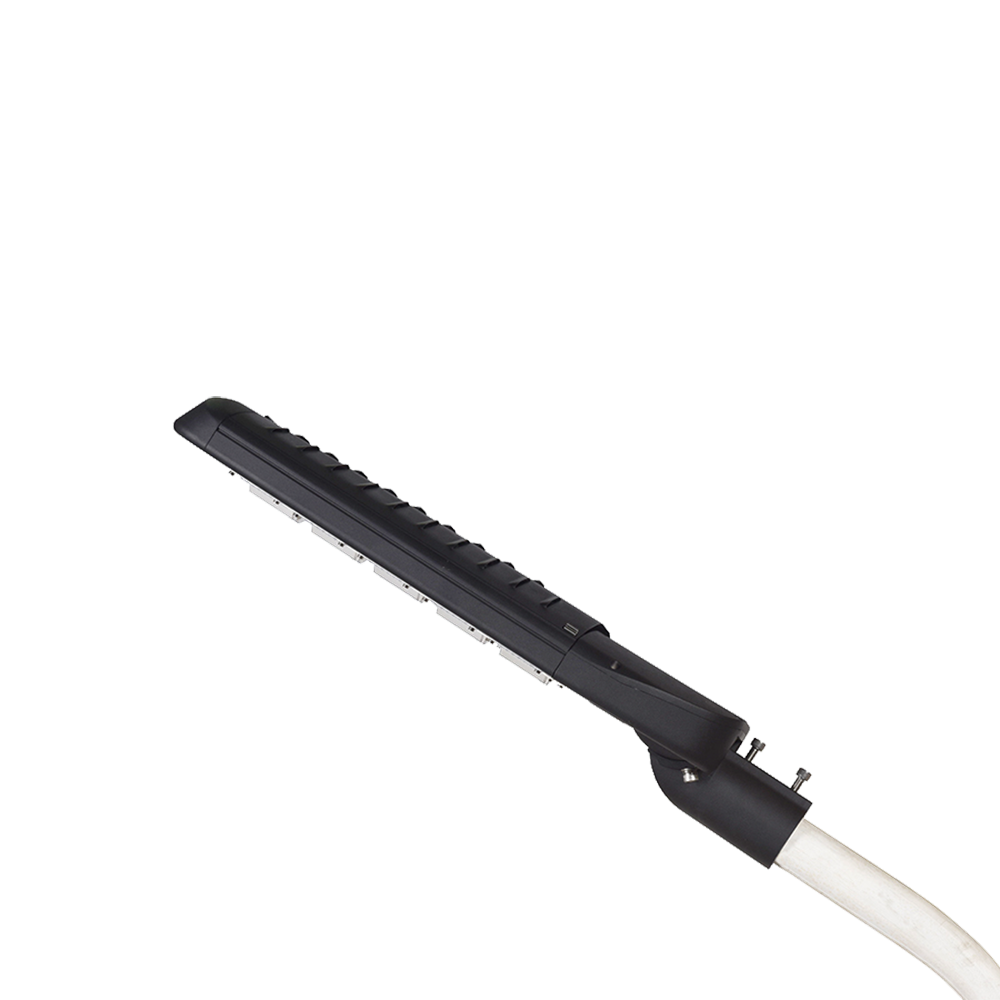

Способ крепления или установки Крепление на опоре (О), на скобе (С), на рым-болтах (Р), крепление на трубе для уличного освещения (КОБРА)
Диаметр подводимого кабеля 7...12 мм
Класс защиты от поражения электрическим током I
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP66

Структура обозначения, пример заказа

ВЭЛАН-06
СД.Л.
150
С
УХЛ1
90

Условное обозначение фотометрической кривой (60, 90, 120)

Вид климатического исполнения

Шифр типа крепления (С - на скобе, О - на опоре, Р - на рым-болтах, КОБРА - крепление на трубе для уличного освещения)

Суммарная мощность светодиодов, Вт (20, 30, 40, 50, 60, 70, 80, 90, 100, 120, 150, 180, 200, 240, 250, 300, 400, 500, 540, 600 Вт, по спец. заказу до 1080 Вт)

Шифр источника света (СД.Л. - светодиоды)

Обозначение модели

Варианты исполнений

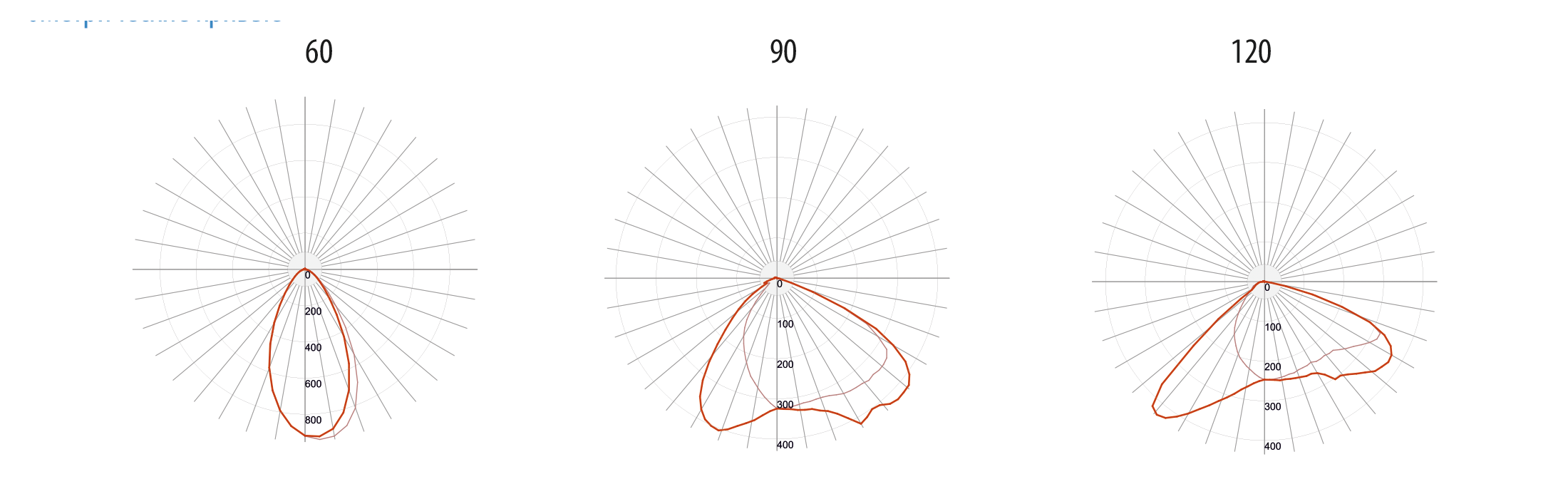

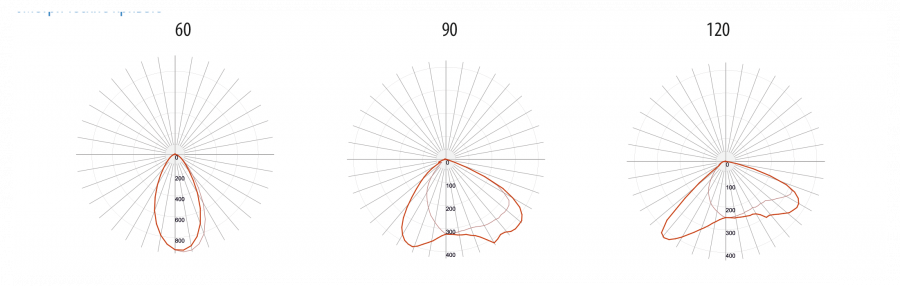

Фотометрические кривые

Стандартный комплект поставки

  • Светильник ВЭЛАН-06.
  • Светодиодные источники света.
  • Выбранный тип крепления.
  • Соединительная коробка c кабельным вводом диаметром 7-12 мм для небронированного кабеля.
  • Паспорт.

Дополнительная комплектация, опции

  • По спец. заказу возможно исполнение светильника для транзитного подключения питающего кабеля.
