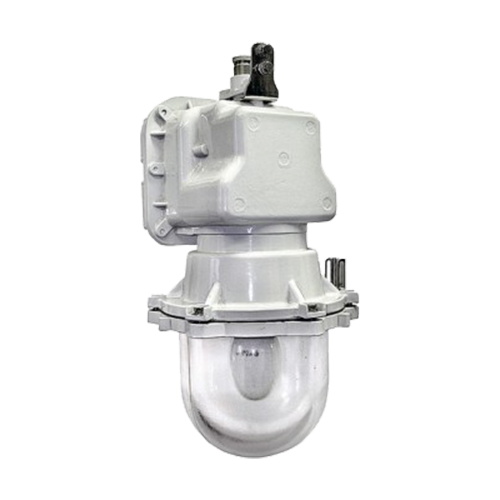

ГСП25 светильники взрывозащищенные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 220 В

Потребляемая мощность: 150 Вт

Тип источника света: Лампа дуговая ртутная ВД металлогалогенная (ДРИ)

Световой поток: 14000 лм

Цена (без учета НДС): 9895,00-10385,00 руб.

Описание

Взрывозащищенные светильники ГСП25 применяются в качестве осветительного оборудования на объектах, взрывоопасных по газу и пыли, в соответствии с маркировкой взрывозащиты (1ExdIIBT4 - для категории смесей IIB, 2ExdIICT4 - для категории смесей IIC). Области применения: нефтяная и газовая промышленность, нефтехимические и химические производства, лакокрасочные и деревообрабатывающие предприятия и т.д.

Конструктивно взрывозащищенные светильники ГСП25 состоят из корпусной коробки и металлогалогенной лампы (ДРИ), защищенной ударопрочным стеклянным боросиликатным колпаком, обладающим стойкостью к высоким температурам. Поверх колпака размещается защитная сетка, покрытая порошковой краской (дополнительная опция). Корпусные элементы изготовлены из алюминиевого сплава, соединены при помощи шести болтов М8х35. Прибор соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.1.

Осветительные приборы ГСП25 работают при температуре окружающей среды -60...+50°С. Тип крепления - подвесной. Светильники выпускаются с индивидуальным подключением к электросети и имеют ввод, рассчитанный на зарядку кабелем или проводами.

Взрывозащищенный светильник ГСП25 оборудован устройством ЭмПРА (электромагнитная регулирующая аппаратура).

Технические характеристики

Тип кривой силы света Д - Косинусная, Ш - Широкая
Коэффициент мощности >0,85
Коэффициент полезного действия 80%
Тип патрона E40
Материалы изготовления Алюминиевый сплав, боросиликатное высокотемпературное ударопрочное стекло
Способ крепления или установки Подвесное крепление (С)
Электроподключение Прямое подключение к клеммам колодки внутри корпуса
Диаметр подводимого кабеля 7...16 мм
Сечение подсоединяемых жил 2,5 мм2
Наличие пускорегулирующего устройства ЭмПРА
Маркировка взрывозащиты 1ExdIIBT4, 2ExdeIICT4
Класс защиты от поражения электрическим током I
Группа механического исполнения М2
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP54
Габаритные размеры 280х605 мм
Вес 17,4 кг

Структура обозначения, пример заказа

ГСП
25
150
14
УХЛ1

Вид климатического исполнения

Номер модификации:
12 - ЭмПРА
13 - ЭмПРА, экспорт
14 - ЭмПРА, экспорт тропики

Мощность лампы, Вт

Номер серии

Обозначение модели

Варианты исполнений

Обозначение

Источник света

Наличие

ПРА

Cos ф,
не менее

Масса
не более, кг

Мощность, Вт (световой поток, Лм)

Цоколь

ГСП25-150-12(13*;14**)

150 (14000)

Е40

ЭмПРА

0,85

17,4

Примечания:
*Экспорт.
**Экспорт тропики.

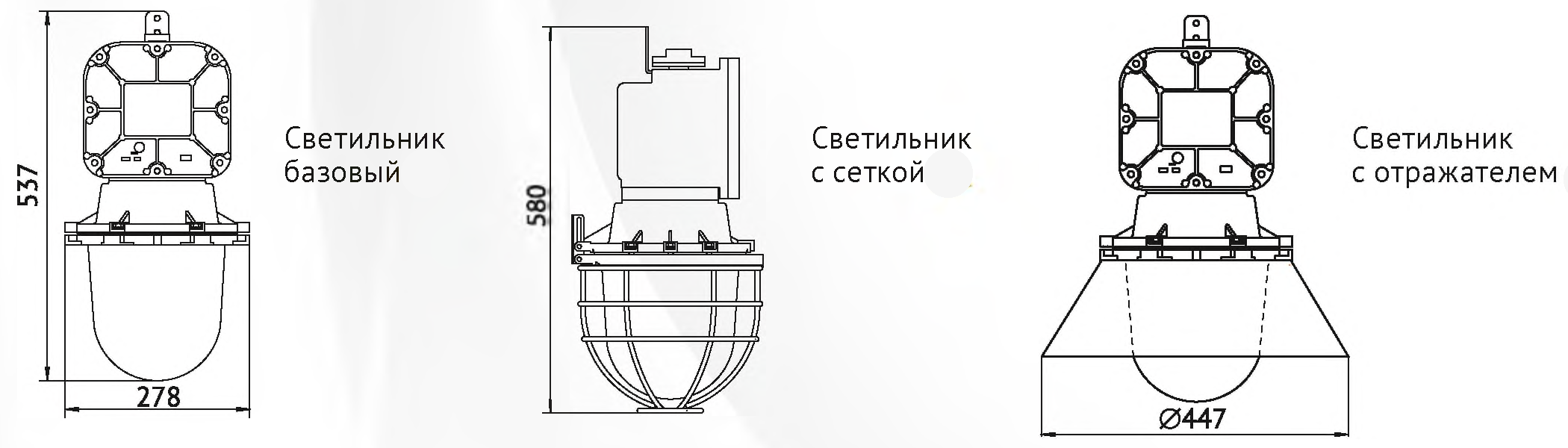

Габаритные и присоединительные размеры светильников ГСП25

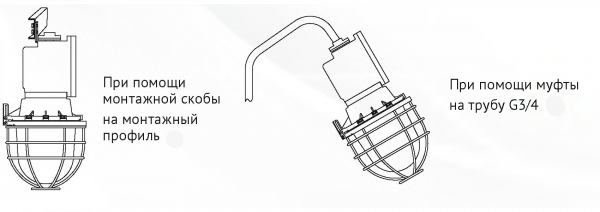

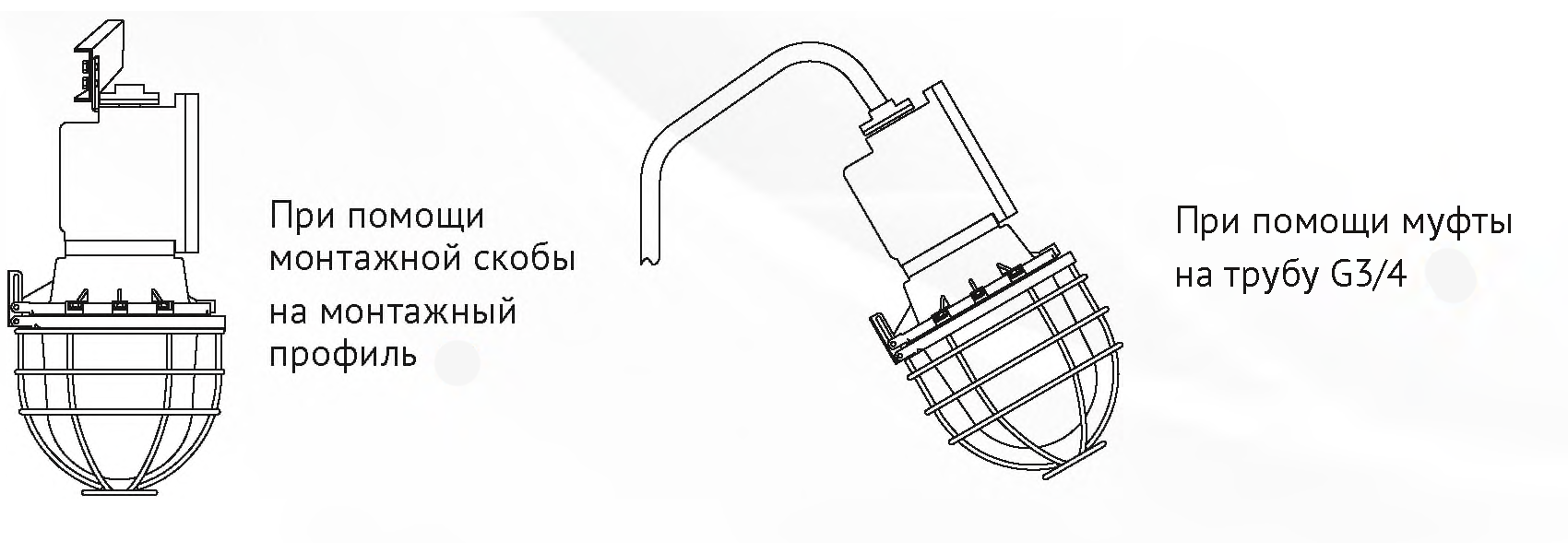

Варианты установки

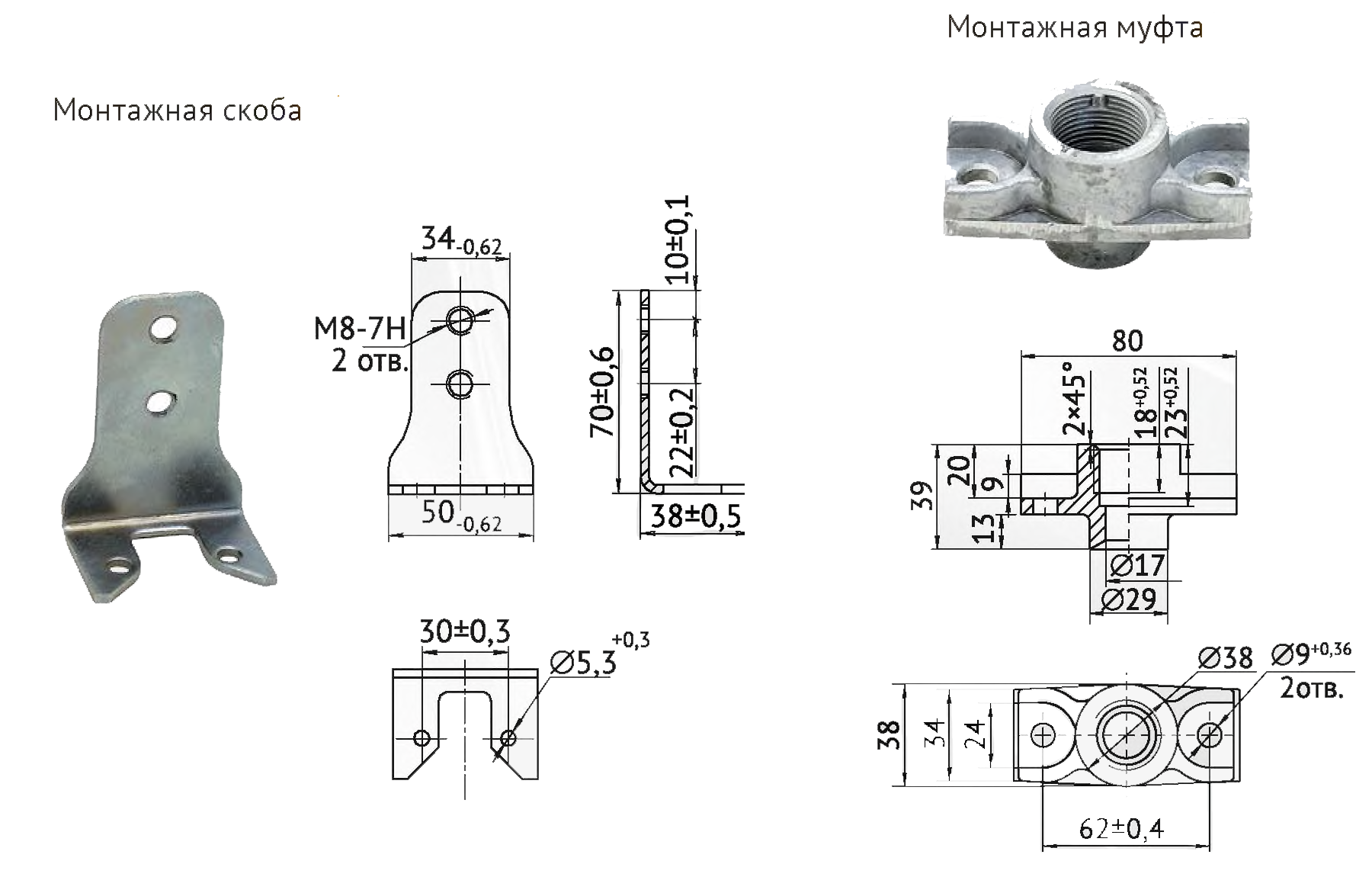

Крепежные элементы

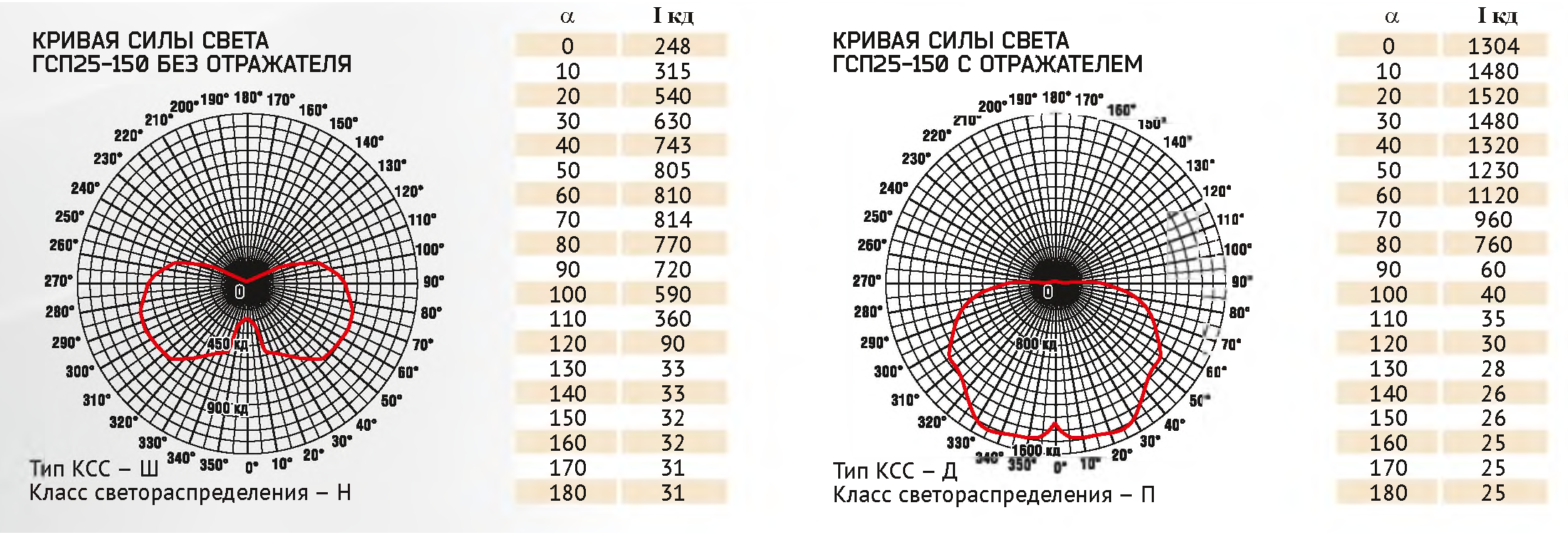

Фотометрические кривые

Стандартный комплект поставки

  • Светильник ГСП25 - 1 шт.
  • Резиновая прокладка - 1 шт.
  • Ключ - 1 шт.
  • Монтажная муфта - 1 шт.
  • Монтажная скоба - 1 шт.

Дополнительная комплектация, опции

  • Защитная сетка.
  • Внешний отражатель.
