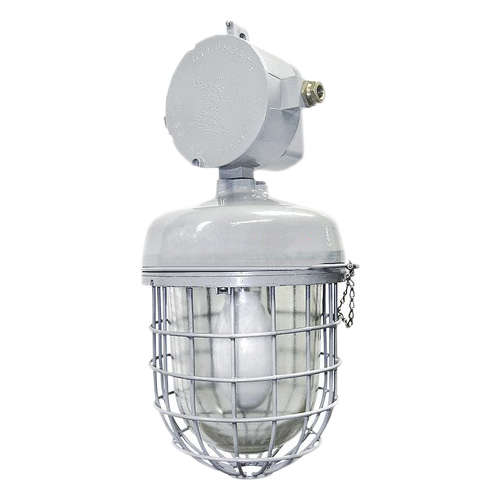

ГСП62 светильники взрывозащищенные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 220 В

Потребляемая мощность: 150 Вт

Тип источника света: Лампа дуговая ртутная ВД металлогалогенная (ДРИ)

Световой поток: 14000 лм

Цена (без учета НДС): 10690,00-18690,00 руб.

Описание

Светильники взрывозащищенные ГСП62 используются для создания сети освещения на потенциально опасных объектах нефтяной, газовой, нефтехимической, химической и лакокрасочной промышленности, а также на любых других производствах, где возможно возникновение взрывоопасных газов и пыли всех классов, в соответствии с маркировкой взрывозащиты.

Корпусные элементы осветительного прибора ГСП62 изготовлены из алюминиевого сплава, скреплены резьбовым соединением. Во внутренней части корпуса размещены элементы ПРА - ЭмПРА или УПРУ5П (в зависимости от заказа). Специальный светопропускающий защитный стеклянный колпак закрывает металлогалогенную лампа от повреждений. Колпак герметично установлен во фланец при помощи герметика. Приборы выпускаются с одним или двумя кабельными вводами, что позволяет осуществлять индивидуальное или транзитное подключение к электросети. Вводная коробка соединена с корпусом посредством резьбовой втулки. Конструкция светильников соответствует требованиям ГОСТ Р МЭК 60079-0, ГОСТ IEC 60079-1.

Взрывозащищенные светильники ГСП62 в комплектации с УПРУ5П значительно улучшают показатели работы систем освещенности. Например, благодаря работе данных ПРА оптимизируется потребление энергии, в среднем расход электроэнергии сокращается на 25-40%. Стабилизируется освещение, снижаются затраты на обслуживание светильников и замену ламп, качество режимов питания источников света повышается.

Технические характеристики

Тип кривой силы света Д - Косинусная, Ш - Широкая
Коэффициент мощности >0,8...1,0
Коэффициент полезного действия 80%
Тип патрона E40
Материалы изготовления Алюминиевый сплав, боросиликатное высокотемпературное ударопрочное стекло
Способ крепления или установки Подвесное крепление (С)
Электроподключение Прямое подключение к клеммам колодки вводной коробки
Диаметр подводимого кабеля 7...14 мм
Сечение подсоединяемых жил 2,5 мм2
Наличие пускорегулирующего устройства ЭмПРА или УПРУ5П
Маркировка взрывозащиты 1ExdIICT4
Класс защиты от поражения электрическим током I
Группа механического исполнения М2
Климатическое исполнение (диапазон рабочих температур) У1
Исполнение по степени защиты IP66
Габаритные размеры 272х580 мм
Вес 14,5 кг

Структура обозначения, пример заказа

ГСП
62
150
003
У1

Вид климатического исполнения

Номер модификации:
003 - комплектации ЭмПРА
009 - комплектация УПРУ5П

Мощность лампы, Вт

Номер серии

Обозначение модели

Варианты исполнений

Обозначение

Источник света

Наличие

ПРА

Cos ф,
не менее

Масса
не более, кг

Мощность, Вт (световой поток, Лм)

Цоколь

ГСП62-150-003

150 (14000)

Е40

ЭмПРА*

0,8

14,5

ГСП62-150-009

150 (14000)

Е40

УПРУ5П**

1,0

14,5

Примечания:
*Электронное ПРА.
**Универсальное Пуско-Регулирующее Устройство 5 Поколения.

Габаритные и присоединительные размеры светильников ГСП62

Варианты установки

Крепежные элементы

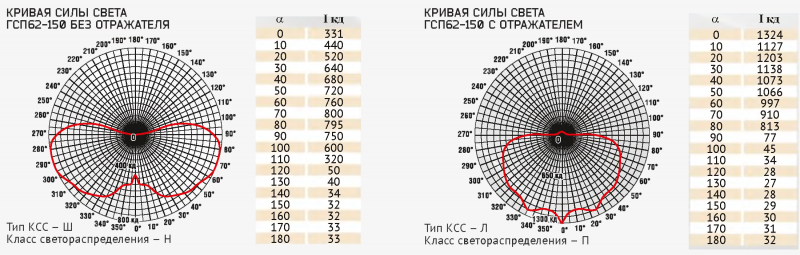

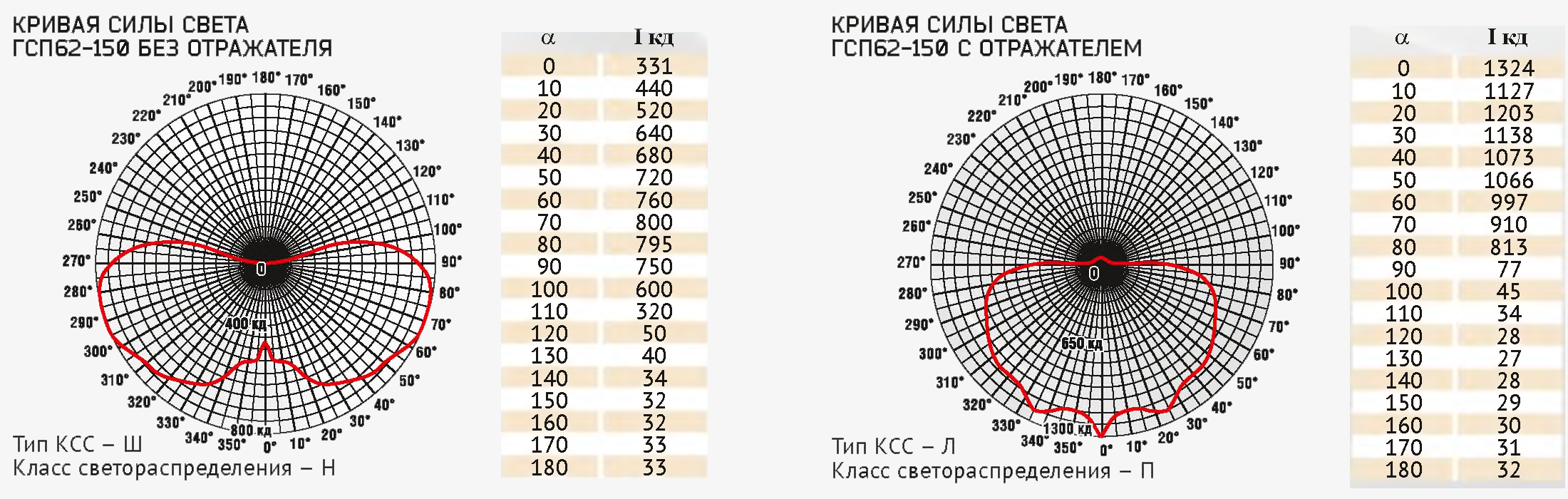

Фотометрические кривые

Стандартный комплект поставки

  • Светильник ГСП62 - 1 шт.
  • Универсальный подвес - 1 шт.
  • Резиновая прокладка Ǿ9 мм - 2 шт.
  • Резиновая прокладка Ǿ14 мм - 2 шт.
  • Кабельный ввод - 2 шт.
  • Ключ специальный - 1 шт.
  • Ключ торцевой - 1 шт.

Дополнительная комплектация, опции

  • Защитная сетка.
  • Внешний отражатель.
  • Пробка (заглушка) кабельного ввода.
