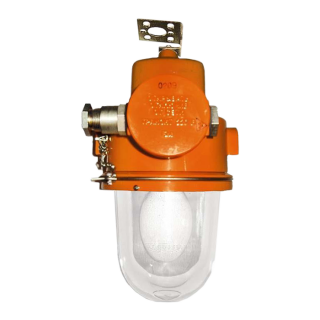

РСП69 светильники взрывозащищенные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 220 В

Потребляемая мощность: 80 Вт, 125 Вт

Тип источника света: Лампа дуговая ртутная ВД люминофорная (ДРЛ)

Световой поток: 3600 лм, 6000 лм

Цена (без учета НДС): 5440,00-14700,00 руб.

Описание

Взрывозащищенные светильники РСП69 используются для создания общего освещения во внутренних помещениях промышленных и производственных объектов. Данные осветительные приборы размещаются во взрывоопасных по газу и пыли зонах, в соответствии с маркировкой взрывозащиты. Такими зонами являются предприятия нефтяной, газовой, нефтехимической и химической отрасли, лакокрасочной и  деревообрабатывающей промышленности.

Срок службы светильников составляет 10 лет, при этом гарантийный срок эксплуатации равен 18 мес.

Конструкция светильника РСП69 соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.1. Корпус прибора изготовлен из алюминиевого сплава с покрытием порошковой краской. Части корпуса и крышка вводной коробки имеют резьбовое соединение. Для защиты источника света установлен боросиликатный стеклянный колпак, обладающий ударопрочностью и защитой от высоких температур (-60...+50°С). Защитный колпак герметично вставлен в кольцо при помощи герметика.

Взрывозащищенные светильники РСП69 выпускаются в двух конструктивных исполнениях. В исполнении "вводная коробка сбоку" оснащаются одним или двумя кабельными вводами, что позволяет осуществлять индивидуальное или транзитное подключение к электросети. Исполнение "вводная коробка сверху" предусматривает ввод электропитания проводами или кабелем через трубу G3/4.

Особенности светильников РСП69 с ЭПРА:

  • Экономия электроэнергии не менее 25% по сравнению с электромагнитным ПРА.
  • Высокий коэффициент мощности (cosф ≥ 0,98).
  • Отсутствие пусковых токов и снижение рабочего тока.
  • Надежная работа ламп в диапазоне питающего напряжения 170±250 В с защитой от повышенного (отключение при 312 В) или пониженного (отключение при 120 В) напряжения сети, межфазного и короткого замыкания.
  • Полное отсутствие пульсаций светового потока и стабилизация тока горелки лампы, позволяют увеличить срок службы лампы не менее чем в 1,5 - 2 раза и существенно снизить эксплуатационные расходы.
  • Срок службы ЭПРА не менее 50 000 часов.

Особенности светильников РСП69 с УПРУ5П:

  • Стабилизация режимов работы осветительных систем, вследствие чего повышается надежность эксплуатации.
  • Сокращение расхода электроэнергии на 25-40% за счет низкого энергопотребления, повышенного КПД и уменьшения световых, тепловых и электромагнитных потерь.
  • Замедление спада светового потока, за счет которого повышается срок равномерного распределения освещенности.
  • Дифференцированное регулирование энергопотребления и параметров освещенности.

Технические характеристики

Тип кривой силы света Г - Глубокая, Л - Полуширокая, Ш - Широкая
Коэффициент мощности >0,8...1,0
Коэффициент полезного действия 80%
Тип патрона E27
Материалы изготовления Алюминиевый сплав, боросиликатное высокотемпературное ударопрочное стекло
Способ крепления или установки Подвесное крепление (С)
Электроподключение Прямое подключение к клеммам колодки вводной коробки
Диаметр подводимого кабеля 7...14 мм (16 мм для вводной коробки сверху)
Сечение подсоединяемых жил 2,5 мм2
Наличие пускорегулирующего устройства ЭмПРА или УПРУ5П
Маркировка взрывозащиты 1ExdIICT5, 1ExdIICT6
Класс защиты от поражения электрическим током I
Группа механического исполнения М2
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP65
Габаритные размеры 232х415 мм (вводная коробка сбоку)
232х504 мм (вводная коробка сверху)
Вес 8,2 кг (вводная коробка сбоку)
8,7 кг (вводная коробка сверху)

Структура обозначения, пример заказа

РСП
69
125
003
УХЛ1

Вид климатического исполнения

Номер модификации:
001 - ЭмПРА, 125 Вт
003 - ЭмПРА, тропики, 125 Вт
019 - УПРУ5П, 125 Вт
021 - УПРУ5П, тропики, 125 Вт
004 - ЭмПРА, 80 Вт
006 - ЭмПРА, тропики, 80 Вт

Мощность лампы (80 или 150 Вт)

Номер серии

Обозначение модели

Варианты исполнений

Обозначение

Мощность источника света, Вт (световой поток, Лм)

Наличие

ПРА



Cos ф,
не менее

Габариты, не более, мм

Масса, не более, кг

Вид исполнения

РСП69-125-001(003)

125

ЭмПРА

0,8

232x415

8,2

вводная коробка сбоку

РСП69-125-019(021)

125 (6000)

УПРУ5П**

1,0

РСП69-80-004(006)

80 (3600)

ЭмПРА

0,8

РСП69-125-022(024)

125 (6000)

ЭмПРА

0,8

232x504

8,7

вводная коробка сверху

РСП69-125-040(042)

125 (6000)

УПРУ5П**

1,0

РСП69-80-025(027)

80 (3600)

ЭмПРА

0,8

Примечания:
*Электронное ПРА.
**Универсальное Пуско-Регулирующее Устройство 5 Поколения.
(...) - тропическое исполнение.

Габаритные и присоединительные размеры светильников РСП69

Варианты установки

Крепежные элементы

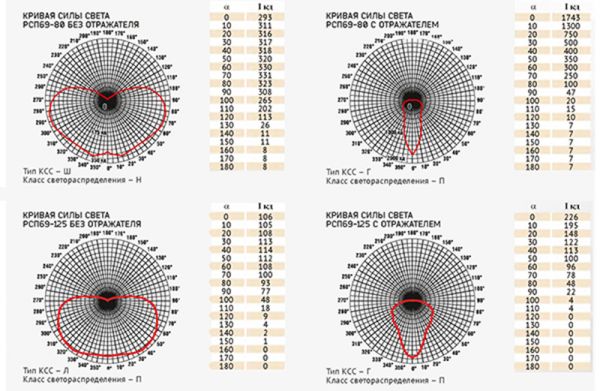

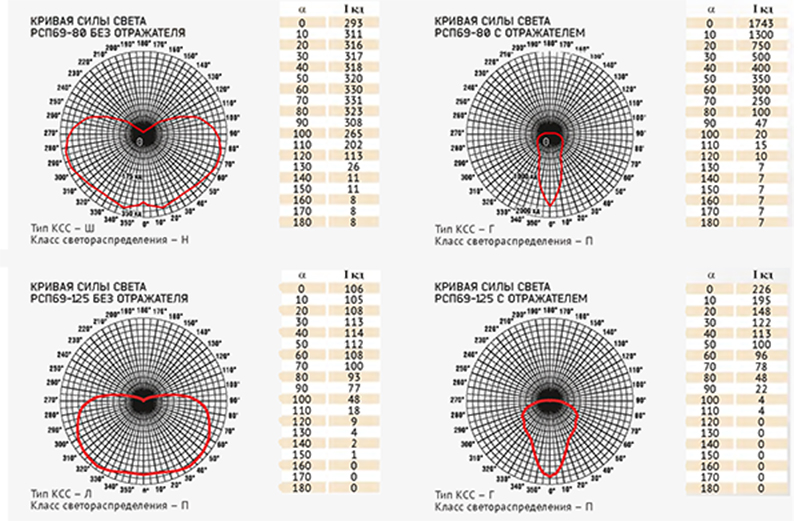

Фотометрические кривые

Стандартный комплект поставки

  • Светильник РСП69 - 1 шт.
  • Кабельный ввод (вводная коробка сбоку) - 1 шт.
  • Пробка-заглушка (вводная коробка сбоку) - 1 шт.
  • Монтажная муфта (вводная коробка сверху) - 1 шт.
  • Монтажная скоба (вводная коробка сверху) - 1 шт.

Дополнительная комплектация, опции

  • Защитная сетка.
  • Внешний отражатель.
  • Кабельный ввод (для транзитного подключения).
  • Универсальный подвес.
  • Поворотная скоба.
  • Компактный подвес.
  • Комбинированный подвес.
