Квант-5 светильники взрывозащищенные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: = 12 В, = 24 В, = 36 В, = 127...430 В, ≈ 100...305 В

Потребляемая мощность: 35 Вт, 50 Вт, 75 Вт

Тип источника света: Матрица светодиодная

Световой поток: 4550 лм, 6500 лм, 9750 лм

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные светильники Квант-5 предназначены для общего освещения подземных выработок: лав, забоев, оборудованных механизированными комплексами, штреков с оборудованием для постоянного транспорта, погрузочных пунктов, околоствольных дворов угольных шахт всех категорий, опасных по газу (метану) и угольной пыли в соответствии с маркировкой взрывозащиты.

Преимущества:

  • Низкое энергопотребление.
  • Высокая устойчивость к механическим воздействиям и вибрации.
  • Большой ресурс источника света – 100 000 часов свечения.
  • Время включения не более 1 секунды.
  • Коэффициент мощности не менее 0,98%.
  • Отсутствие стробоскопического эффекта.

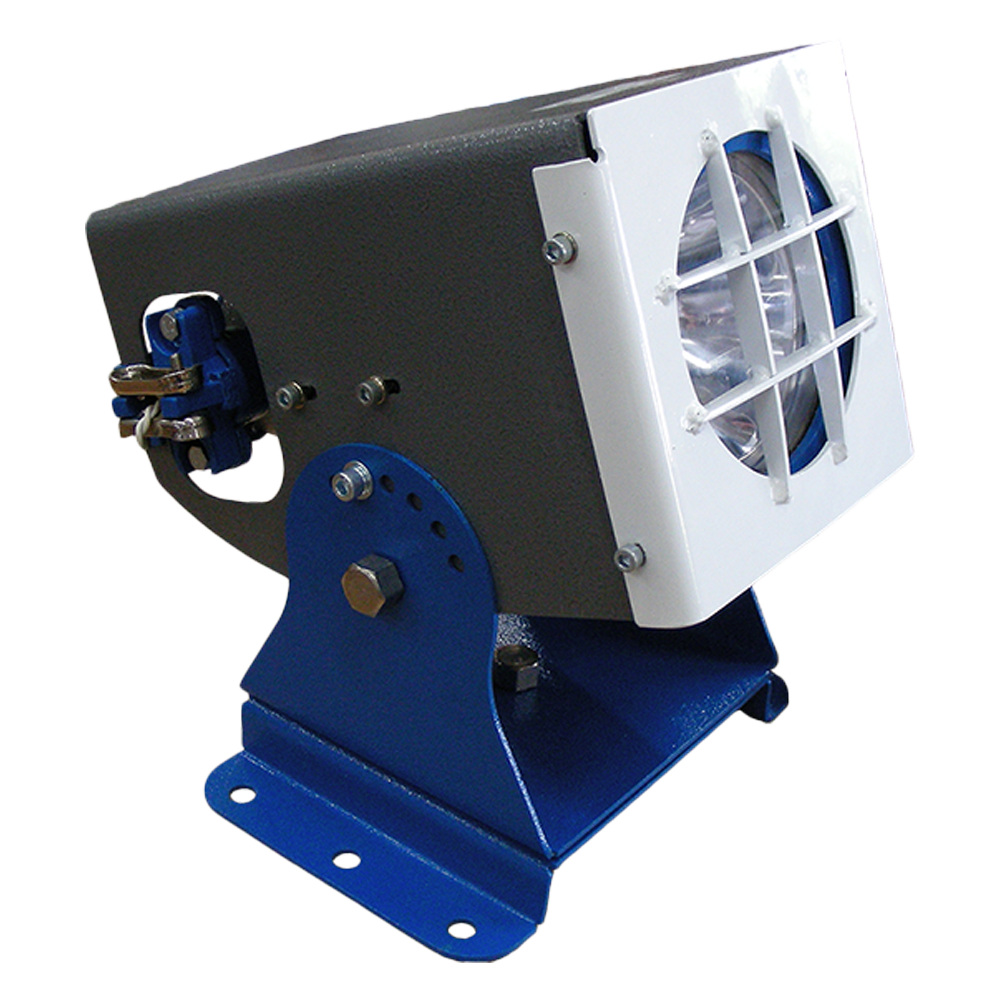

Конструктивно осветительные приборы Квант-5 состоят из взрывозащищенного корпуса, крышки, отделения вводов и колпака со светопропускающим элементом. В отделении вводов, расположенном в отдельной взрывонепроницаемой оболочке, установлены две двухрожковые клеммы для подключения к сети питания.

В корпусе методом посадки с натягом установлен радиатор из литого алюминиевого сплава, на котором закреплен светодиодный модуль с отражателем. Светодиодный модуль закрыт светопропускающим элементом из прозрачного ударопрочного поликарбоната марки TRIREX. На радиаторе установлены блоки питания, закрепленные скобой.

Провода из отделения вводов проходят в отделение источника света через втулку и залиты компаундом на основе эпоксидной смолы. В светильнике предусмотрен внутренний и наружный заземляющие зажимы для заземления оболочки и подключения жилы заземления вводимого кабеля. Уплотнение кабеля в кабельном вводе осуществляется с помощью резинового уплотнительного кольца сжимаемого нажимным фланцем.

Конструкция защитного кожуха позволяет плавно изменять направление светового потока в горизонтальной и вертикальной плоскостях.

Технические характеристики

Цветовая температура 3000 К (теплый белый), 4000 К (нормальный белый), 5000 К (дневной белый), 6500 К (холодный белый)
Коэффициент мощности 0,98%
Материалы изготовления Алюминиевый сплав (корпус), ударопрочный поликарбонат (светопропускающий элемент)
Способ крепления или установки На широкой скобе (С1)
Маркировка взрывозащиты PBExdI
Класс защиты от поражения электрическим током I
Группа механического исполнения М2
Климатическое исполнение (диапазон рабочих температур) УХЛ1, УХЛ5
Исполнение по степени защиты IP56
Габаритные размеры 317x283x346...346х283х346 мм
Вес 16...17,5 кг

Структура обозначения, пример заказа

Квант5
С1
1/50
Д (Д)
АС220
L15
РВExdI Х
УХЛ1

Климатическое исполнение и категория размещения по ГОСТ 15150: УХЛ1, УХЛ5

Маркировка взрывозащиты

Условный угол рассеивания света, град.

Вид напряжения: АС-переменное, 100...305 В; DC-постоянное, 12 В, 24 В, 36 В или 127...430 В

Тип источника света и цветовая температура: Д-светодиодный; Х-6500 К (холодный белый), Д-5000 К (дневной белый), Н-4000 К (нормальный белый), Т-3000 К (теплый белый)

Количество источников света, шт/Номинальная мощность осветительного прибора, Вт

Тип крепления: С1 - на широкой скобе

Наименование модели

Варианты исполнений

Наименование

Световой поток модуля, лм

Мощность, Вт

Габаритные размеры, мм

Масса, кг

Квант5.С1-1/35-Д

4550

35

317x283x346

16

Квант5.С1-1/50-Д

6500

50

346х283х346

17,5

Квант5.С1-1/75-Д

9750

75

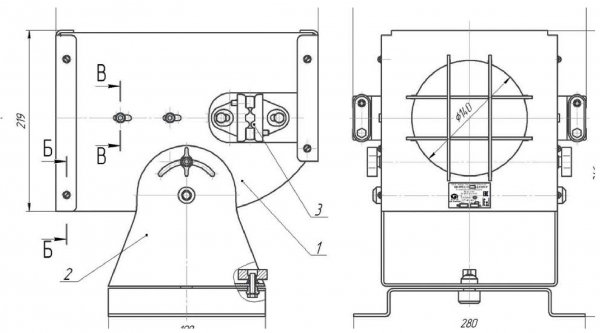

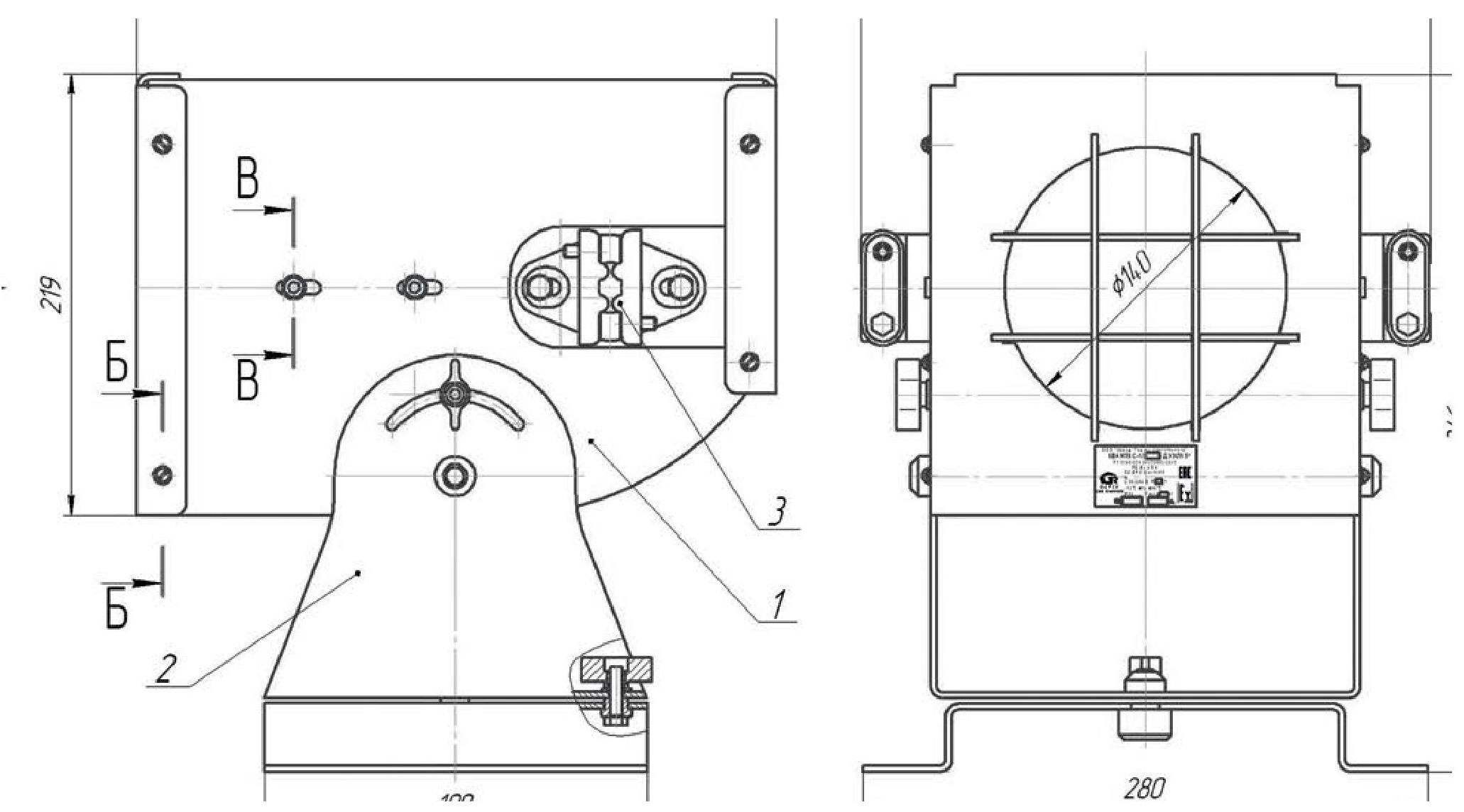

Габаритный чертеж

1 - корпус; 2 -крепление ; 3 - кабельный ввод

Стандартный комплект поставки

  • Светильник светодиодный Квант-5.
  • Паспорт.
  • Руководство по эксплуатации.
