Квант-7 светильники взрывозащищенные светодиодные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 127...220 В

Потребляемая мощность: 20 Вт, 25 Вт, 34 Вт, 35 Вт, 40 Вт, 50 Вт, 60 Вт, 75 Вт

Тип источника света: Матрица светодиодная

Световой поток: 2600 лм, 3250 лм, 4550 лм, 5200 лм, 6500 лм, 7800 лм, 9750 лм

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные светильники Квант-7 предназначены для общего освещения подземных выработок лав, штреков с оборудованием для постоянного транспорта, погрузочных пунктов, околоствольных дворов угольных шахт всех категорий опасных по газу (метану) и угольной пыли, а также производственных и складских помещений нефтяной и химической промышленности, в которых возможно образование взрывоопасных смесей.

Область применения - подземные выработки угольных шахт и рудников, в том числе опасных по газу и (или) пыли, взрывоопасные зоны помещений и наружных установок, в соответствии с присвоенной маркировкой взрывозащиты.

Преимущества:

  • Низкое энергопотребление.
  • Высокая устойчивость к механическим воздействиям и вибрации.
  • Большой ресурс источника света – 100 000 часов свечения.
  • Коэффициент мощности не менее 0,98%.
  • В светильниках Квант-7X1-16/20-Б и Квант-7X1-16/40-Б установлен источник автономного питания, который обеспечивает питание светильника в аварийном режиме при отсутствии напряжения в сети. В качестве автономного источника питания использована аккумуляторная батарея.

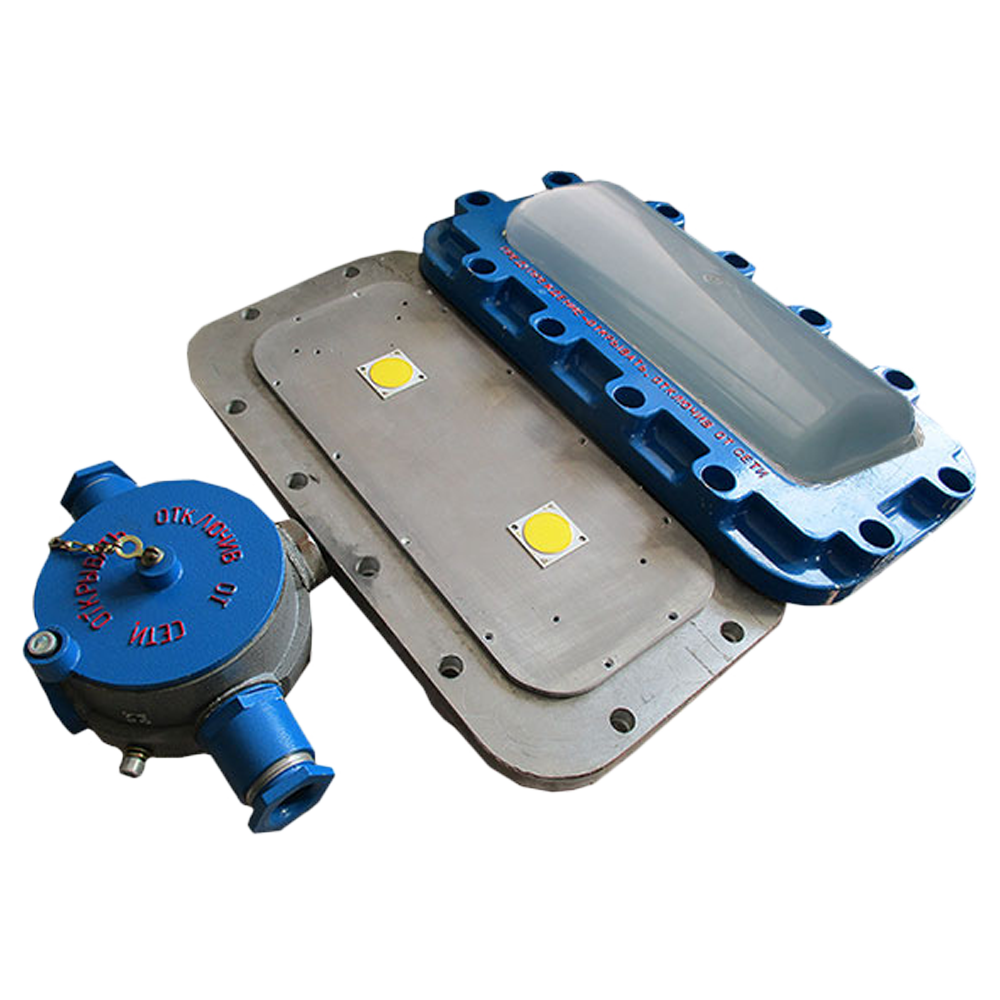

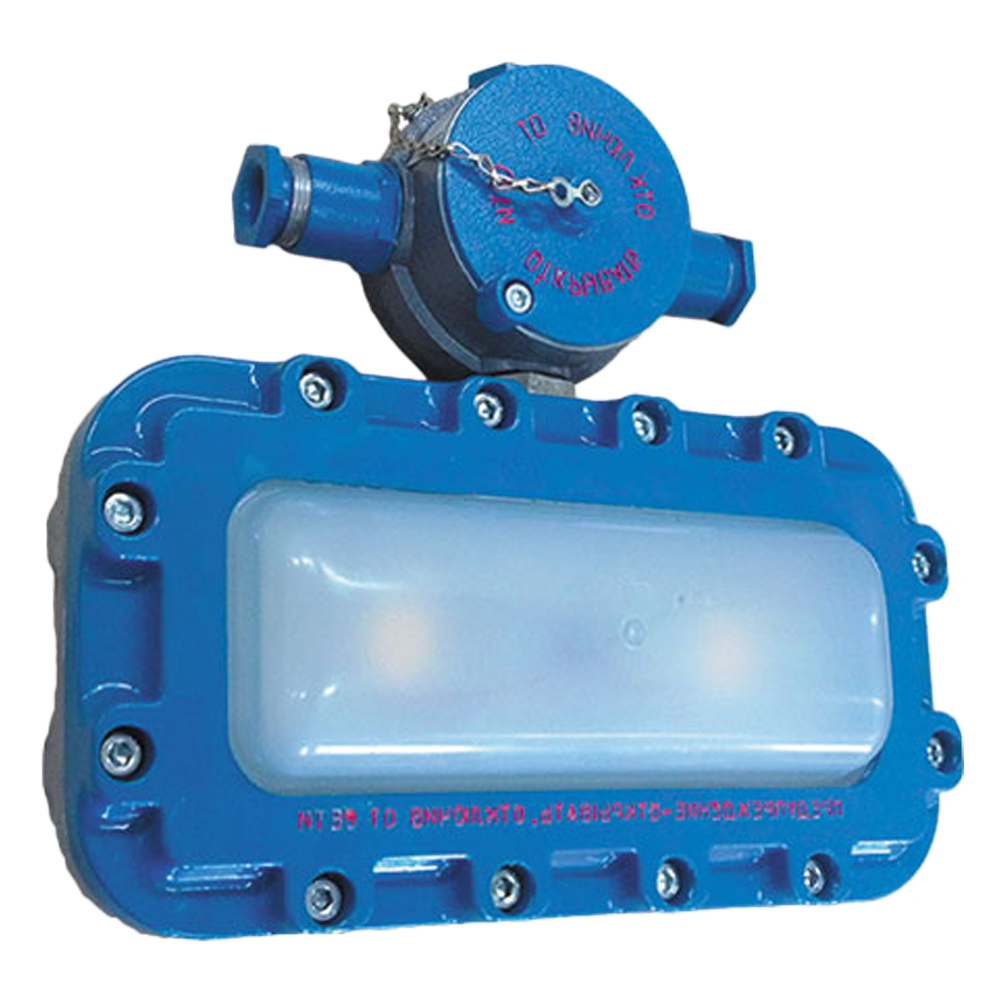

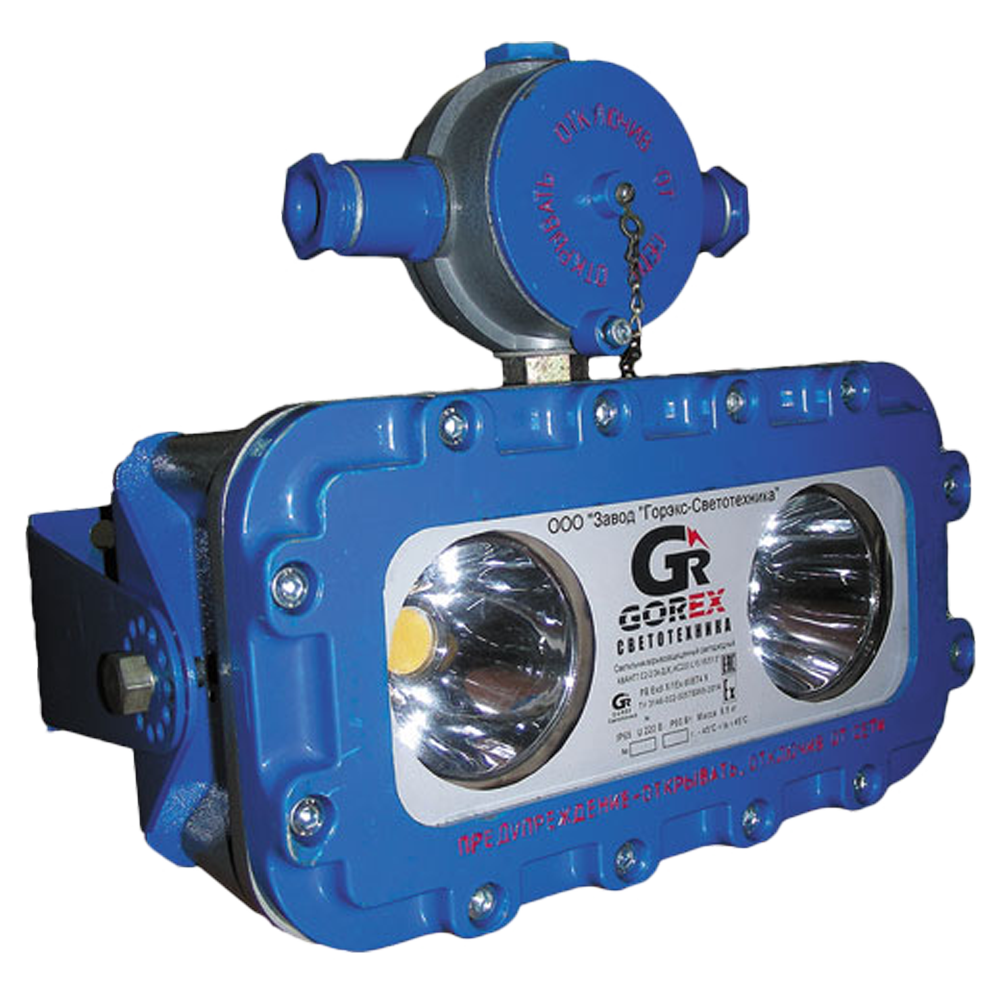

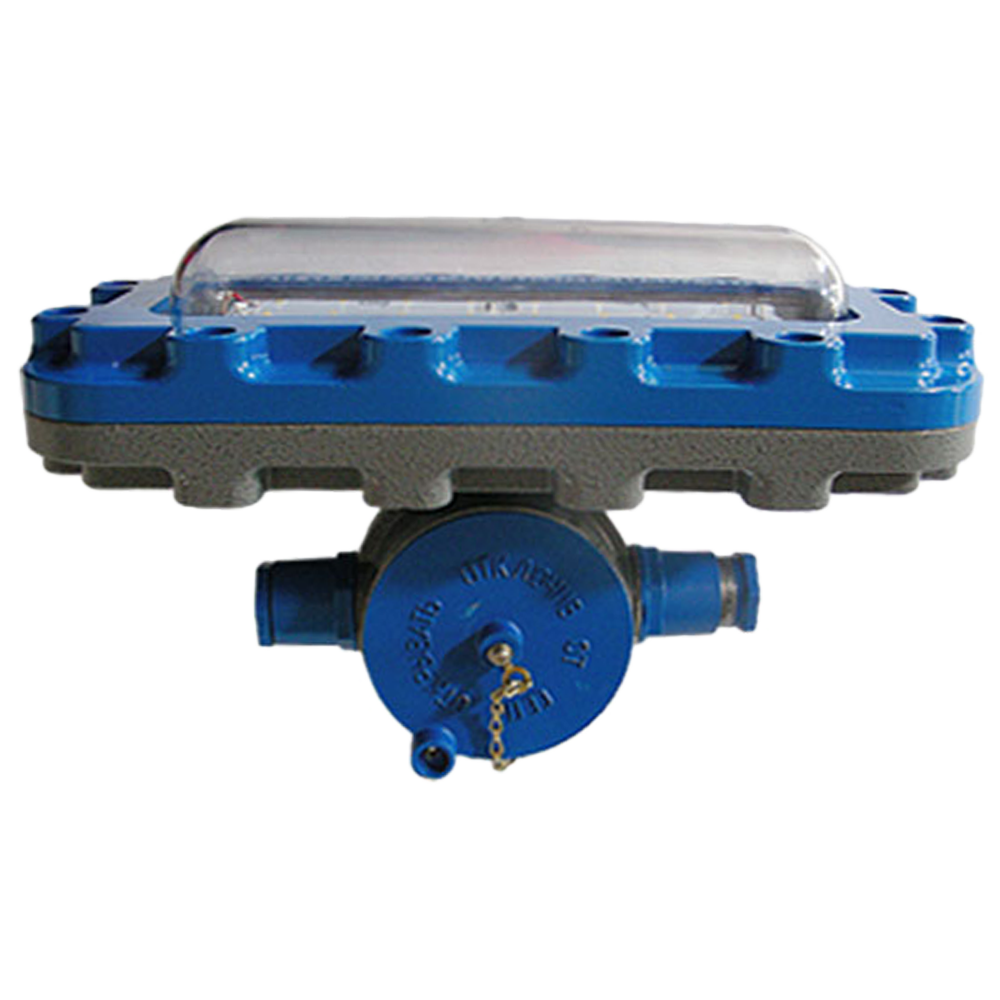

Конструктивно осветительные приборы Квант-7 представляют собой взрывонепроницаемую оболочку, состоящую из отделения источника свеча и отделения вводов (коробка разветвительная взрывозащищенная).

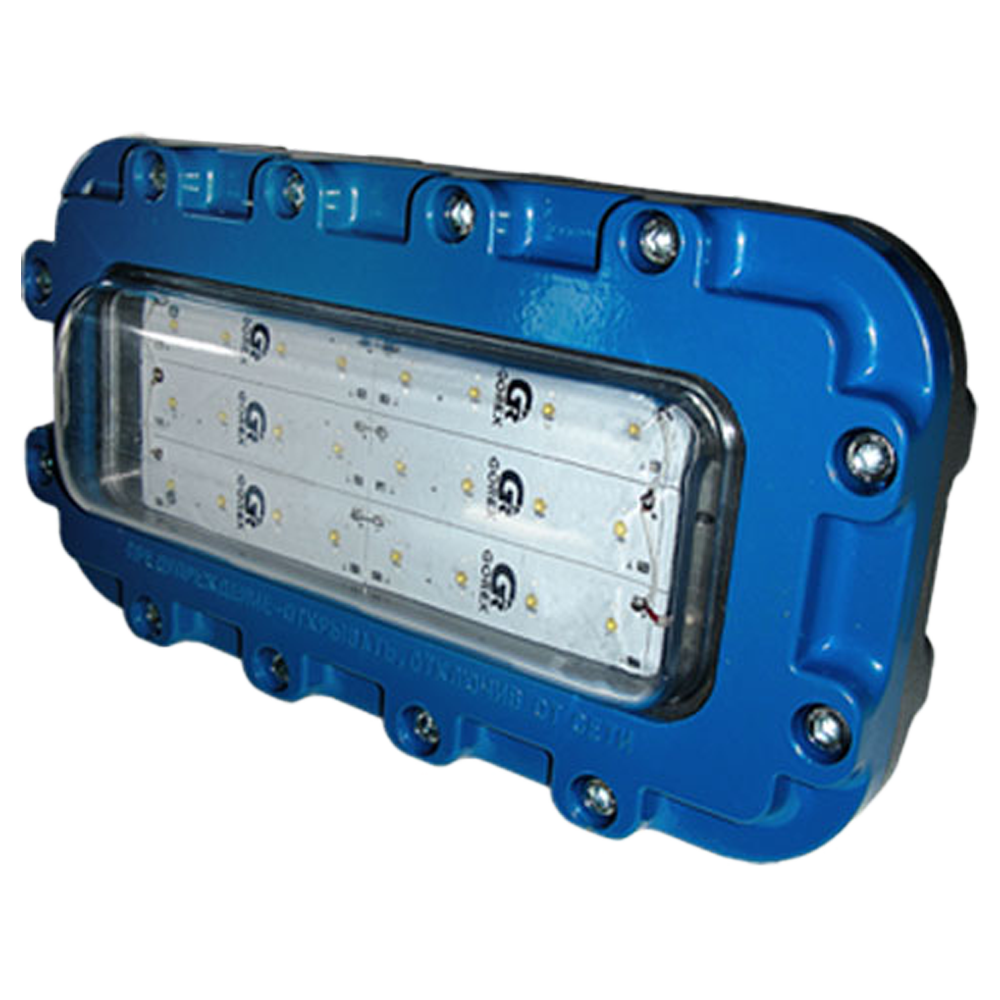

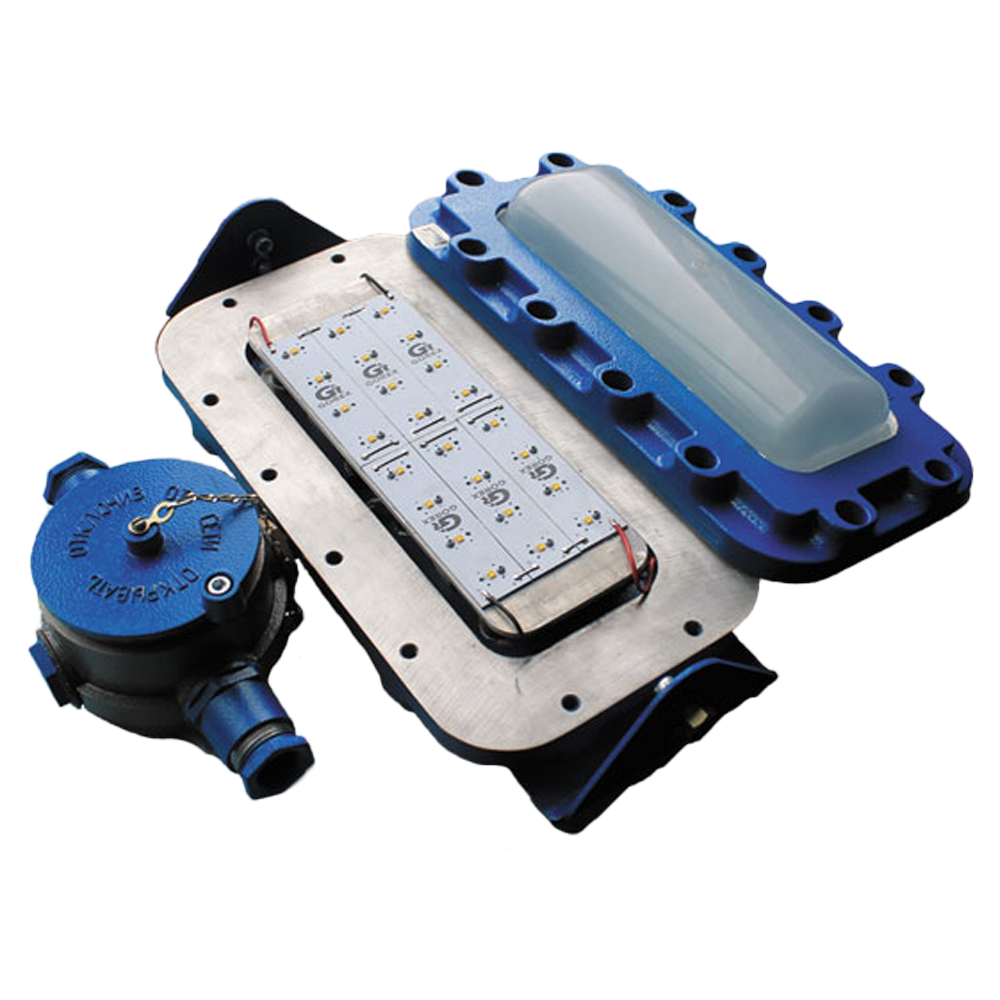

Отделение источника света состоит из корпуса и крышки со светопропускающим элементом из ударопрочного поликарбоната. В отделении источника света установлены светодиодный узел и блок питания.

Электрическое соединение источников света с клеммной колодкой, находящейся в отделении вводов осуществляется при помощи проводов, залитых герметиком во втулке. В светильнике предусмотрен внутренний и наружный заземляющие зажимы

Уплотнение кабеля в кабельном вводе осуществляется с помощью резинового уплотнительного кольца сжимаемого нажимным фланцем.

Технические характеристики

Цветовая температура 3000 К (теплый белый), 4000 К (нормальный белый), 5000 К (дневной белый), 6500 К (холодный белый)
Коэффициент мощности 0,98%
Материалы изготовления Алюминиевый сплав (корпус), ударопрочный поликарбонат (светопропускающий элемент)
Способ крепления или установки На широкой скобе (С1)
Электроподключение Через кабельные вводы типа BKA-G3/4”16, BKA-G3/4”18П, BKA-G3/4”/G3/4’’ или BKA-G3/4"G/1”
Маркировка взрывозащиты 1ExsdIIBT5, PBExsdI
Класс защиты от поражения электрическим током I
Группа механического исполнения М2
Климатическое исполнение (диапазон рабочих температур) УХЛ1, УХЛ5
Исполнение по степени защиты IP67
Габаритные размеры 310х360х195...360х300х195 мм
Вес 7...9 кг

Структура обозначения, пример заказа

Квант7
С1
2/34
Д (Д)
АС220
L15
РВ ExdI X/1ExdIIСT6 Х
УХЛ1

Климатическое исполнение и категория размещения по ГОСТ 15150: УХЛ1, УХЛ5

Маркировка взрывозащиты

Условный угол рассеивания света, град.

Вид напряжения: АС-переменное, 127...220 В

Тип источника света и цветовая температура: Д-светодиодный; Х-6500 К (холодный белый), Д-5000 К (дневной белый), Н-4000 К (нормальный белый), Т-3000 К (теплый белый)

Количество источников света, шт/Номинальная мощность осветительного прибора, Вт

Тип крепления: С1 - на широкой скобе

Наименование модели

Варианты исполнений

Наименование

Квант.
7X1-
24/20

Квант.
7X1-
24/40

Квант.
7X1-
24/60

Квант.
7X1-
24/75

Квант.
7X1-
16/20-Б

Квант.
7X1-
16/40-Б

Квант.
7X1-
2/34-L60

Квант.
7X1-
2/25

Квант.
7X1-
2/35

Квант.
7X1-
2/50

Квант
7X1-
2/75

Источник света

Светодиод

Светодиодный модуль (кластер)

Количество источников света, шт

24

16

2

Номинальная мощность источника света, Вт, не более

20

40

60

75

20

40

34

25

35

50

75

Продолжительность работы аккумуляторной батареи без подзарядки, час., не менее

-

4

-

Мощность источника света при работе от аккумуляторной батареи, Вт, не более

-

10

-

Световой поток, лм, не менее

2600

5200

7800

9750

2600

5200

4420

3250

4550

6500

9750

Номинальное напряжение
АС, 50 Гц, В

127-220

Масса, кг, не более

7

8,5

9

7

Габаритные размеры, мм

310x360x195

310x360x245

360x300x195

Стандартный комплект поставки

  • Светильник светодиодный Квант-7.
  • Паспорт.
  • Руководство по эксплуатации.
