ЛСР светильники взрывозащищенные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: = 20...70 В, ≈ 36 В, ≈ 85...250 В, ≈ 90...260 В, ≈ 127 В, ≈ 127...220 В, ≈ 220 В

Потребляемая мощность: 20 Вт, 25 Вт, 34 Вт, 35 Вт, 40 Вт, 50 Вт, 60 Вт, 75 Вт

Тип источника света: Лампа ртутная НД люминесцентная компактная (КЛЛ), Лампа светодиодная, Матрица светодиодная

Световой поток: 2600 лм, 3250 лм, 4420 лм, 4550 лм, 5200 лм, 6500 лм, 7800 лм, 9750 лм

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные светильники серии ЛСР предназначены для общего освещения подземных выработок шахт, штреков с оборудованием для постоянного транспорта, погрузочных пунктов, околоствольных дворов угольных шахт всех категорий опасных по газу (метану) и угольной пыли, а также производственных и складских помещений нефтяной и химической промышленности, в которых возможно образование взрывоопасных смесей.

Преимущества:

  • Низкое энергопотребление.
  • Светильники ЛСР(КС)-1, ЛСР(КС)-2 снабжены стабилизатором мощности, который обеспечивает стабильную работу лампы при пониженном напряжении (≈ 90 В).
  • Применяемая ПРА поддерживает отличную работоспособность при высоких напряжениях (до 280 В). Благодаря применению этих блоков светильник можно использовать в сетях как с напряжением 127 В, так и 220 В.

Конструктивно осветительные приборы ЛСР выполнены в виде взрывонепроницасмой оболочки, разделенной на отделение источника света и отделение вводов.

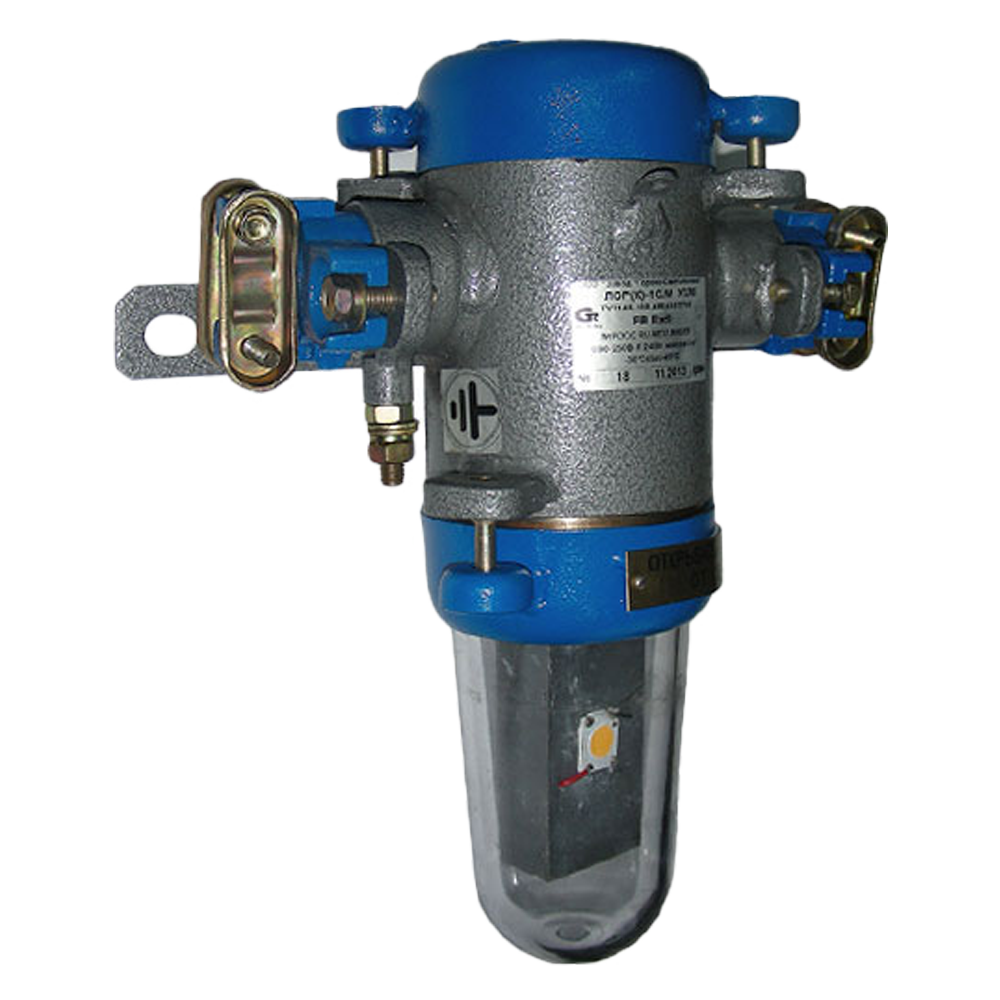

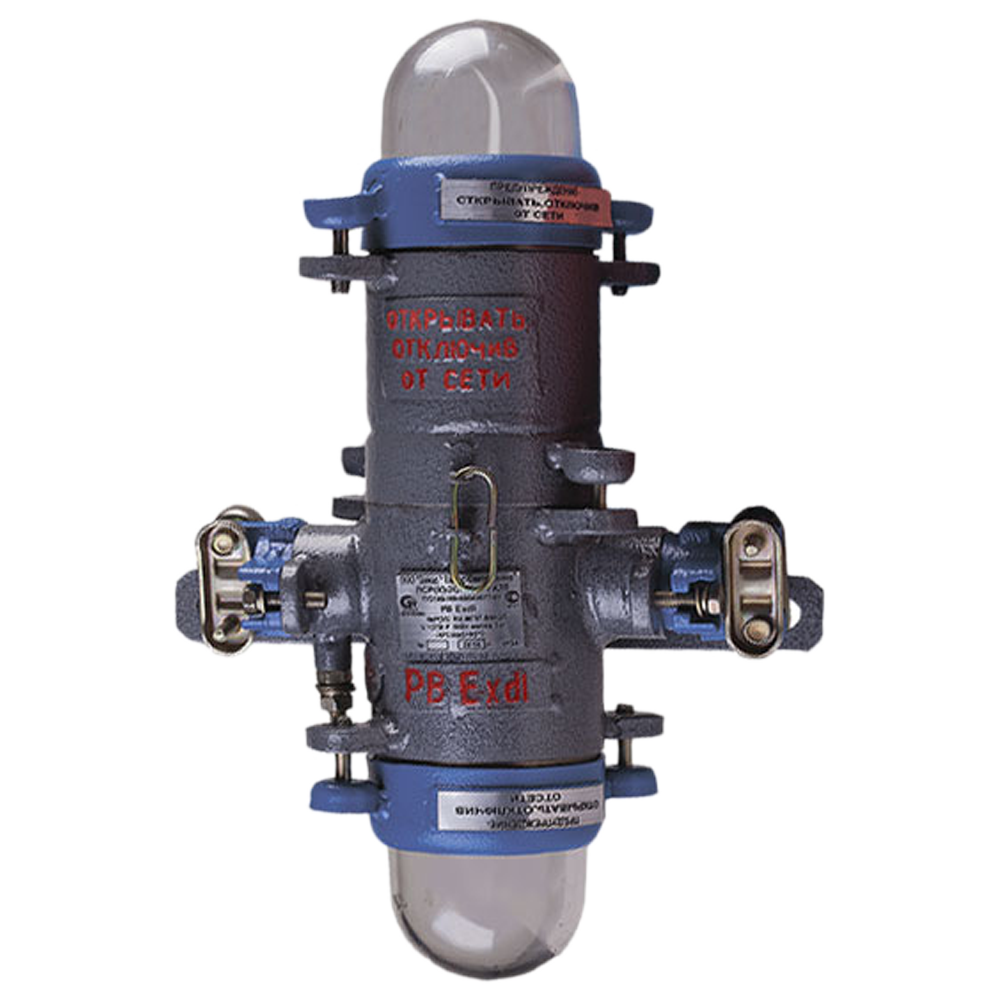

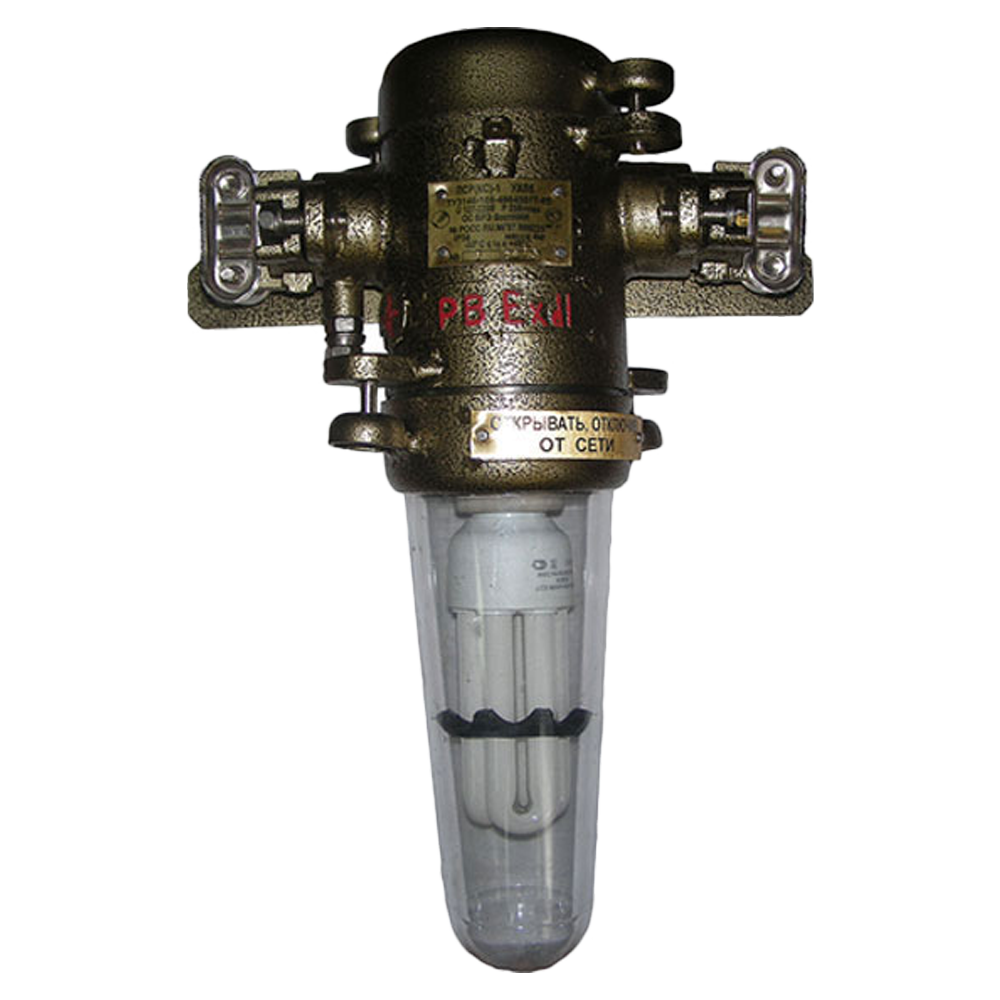

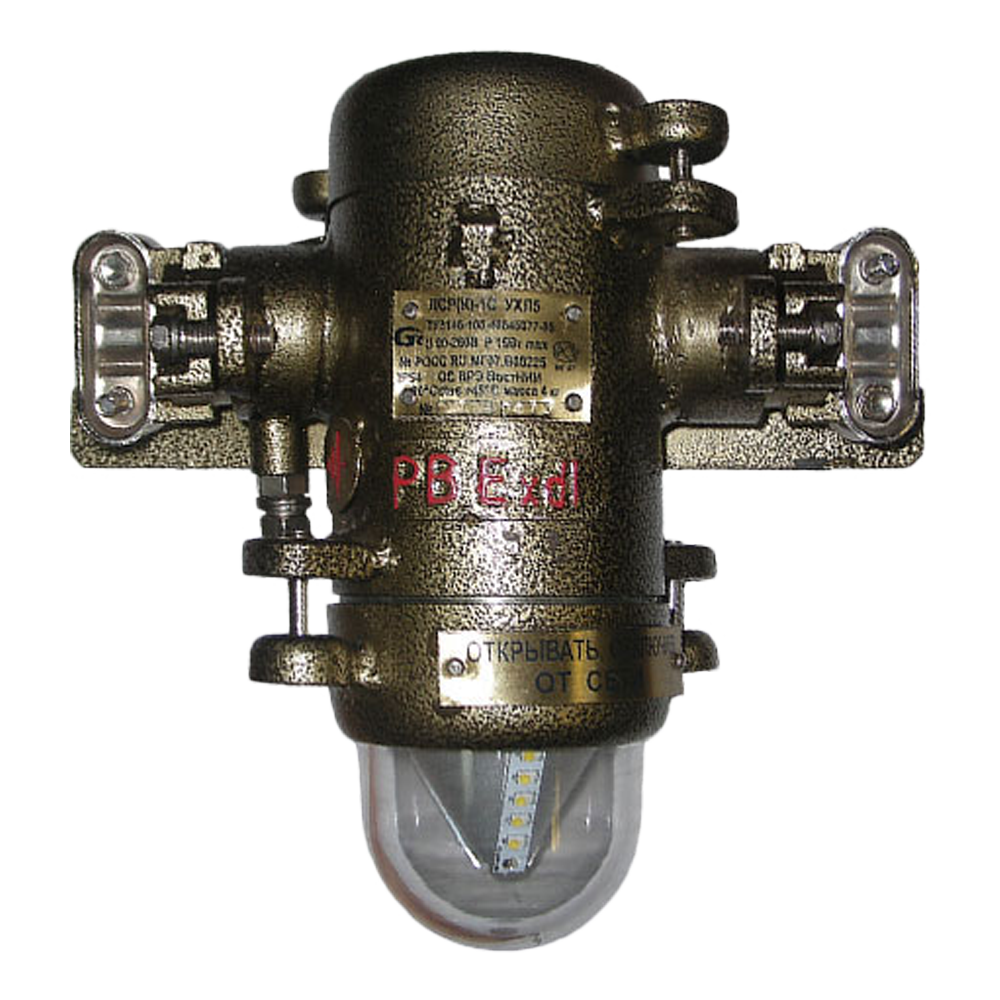

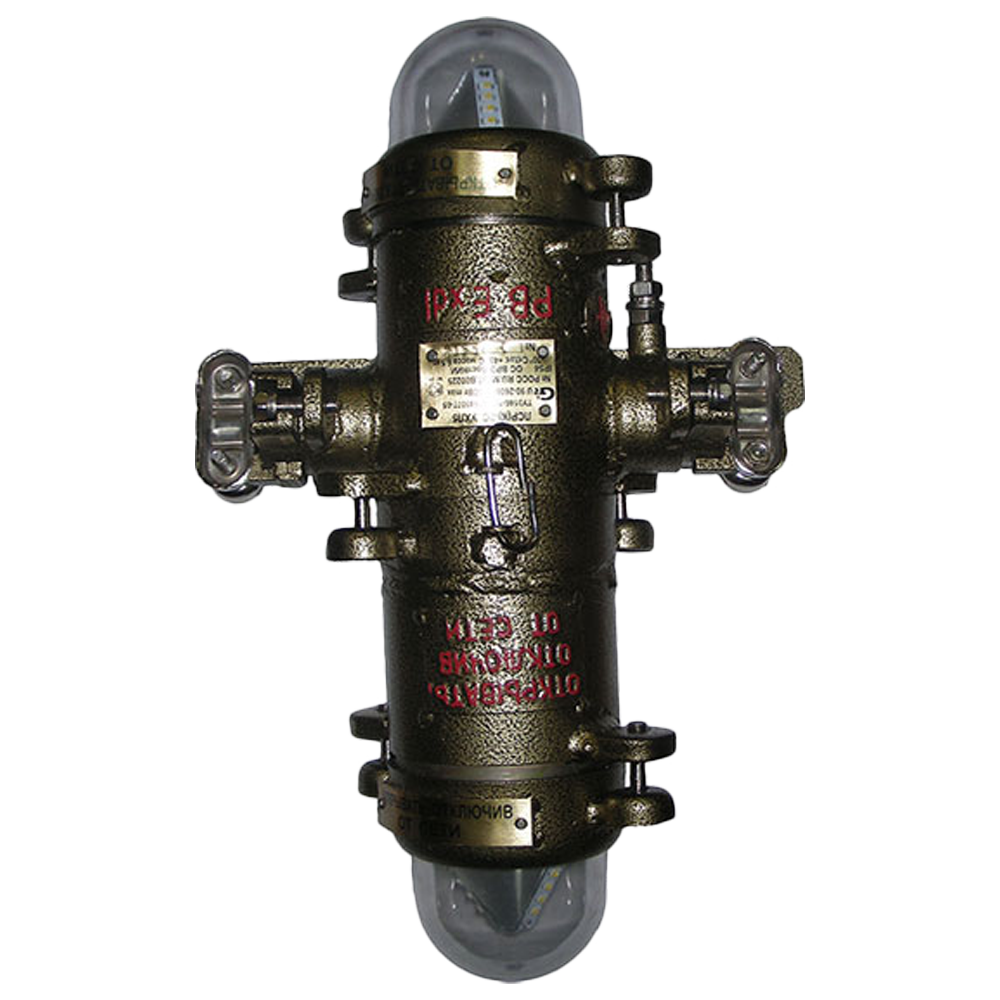

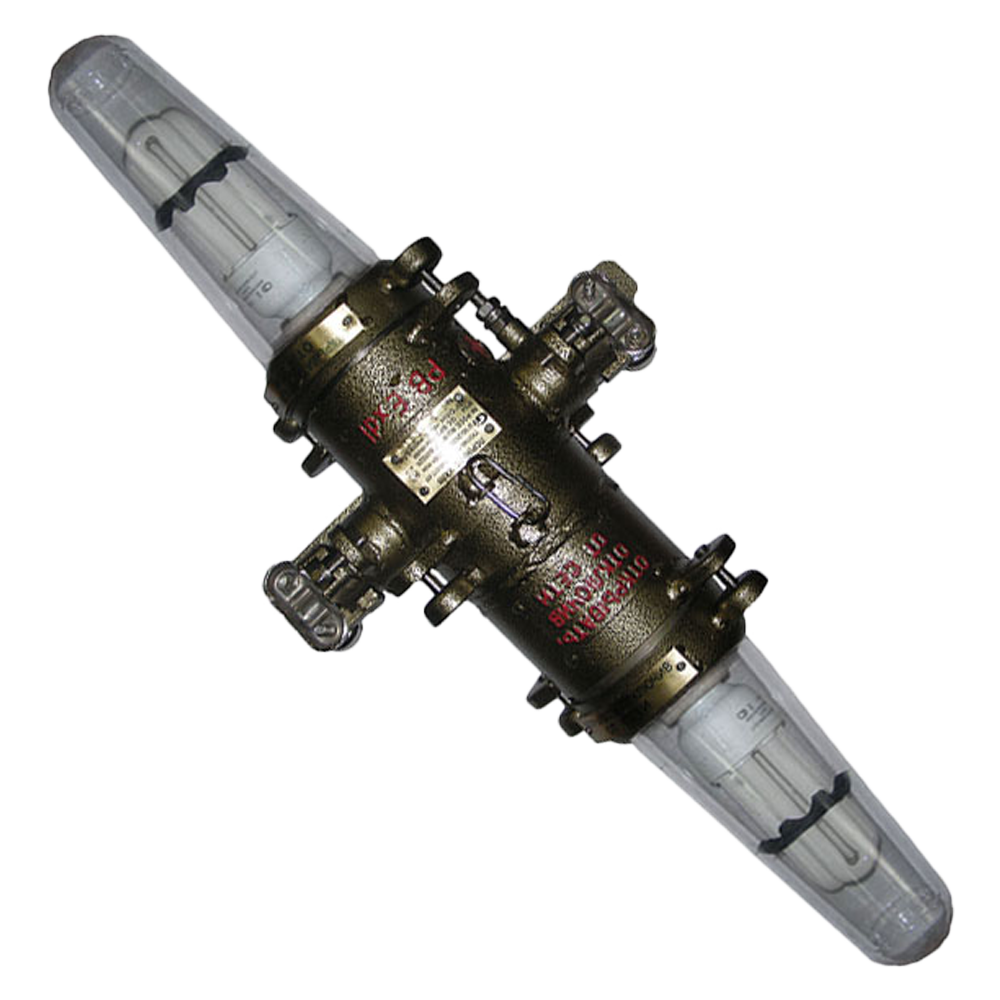

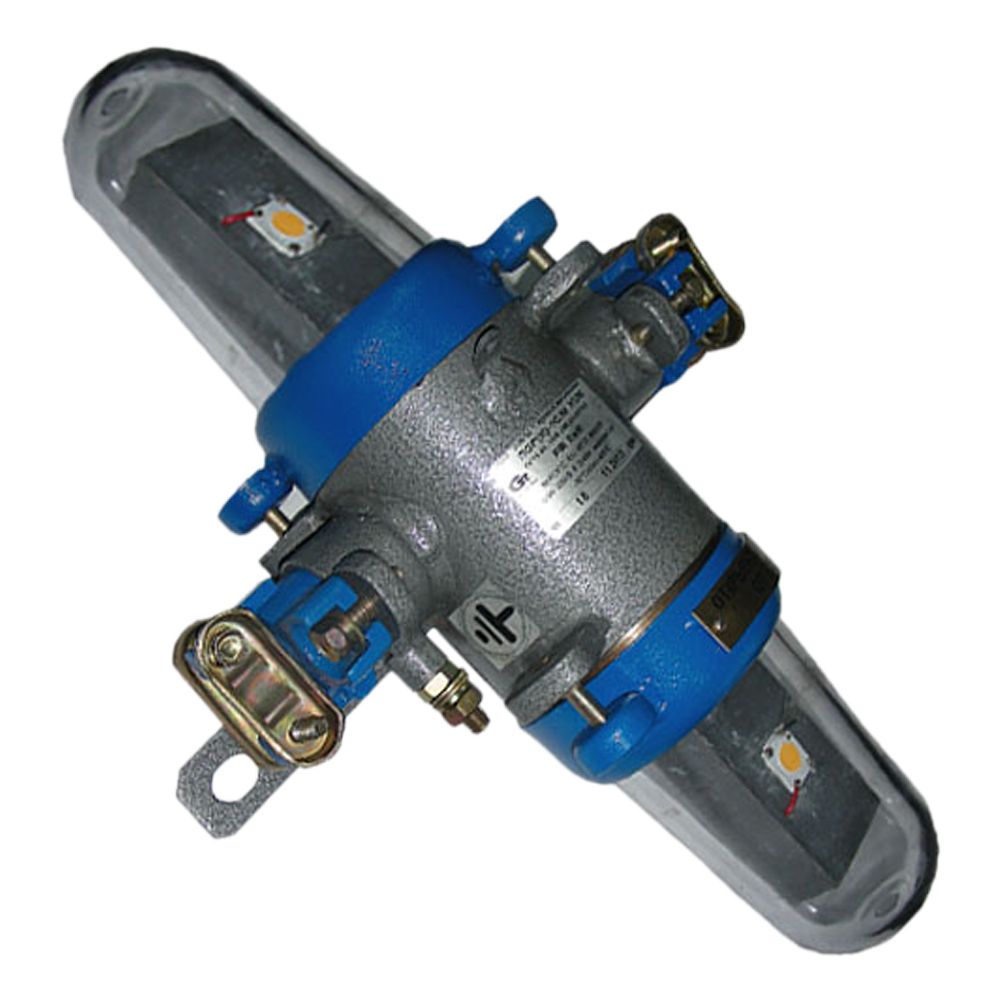

Оболочка светильников ЛСР(К)-К ЛСР(КС)-1 состоит из корпуса, крышки отделения вводов и крышки, в которой загерметизирован защитный светопропускающий колпак куполообразной формы, изготовленный из прозрачного ударопрочного поликарбоната.

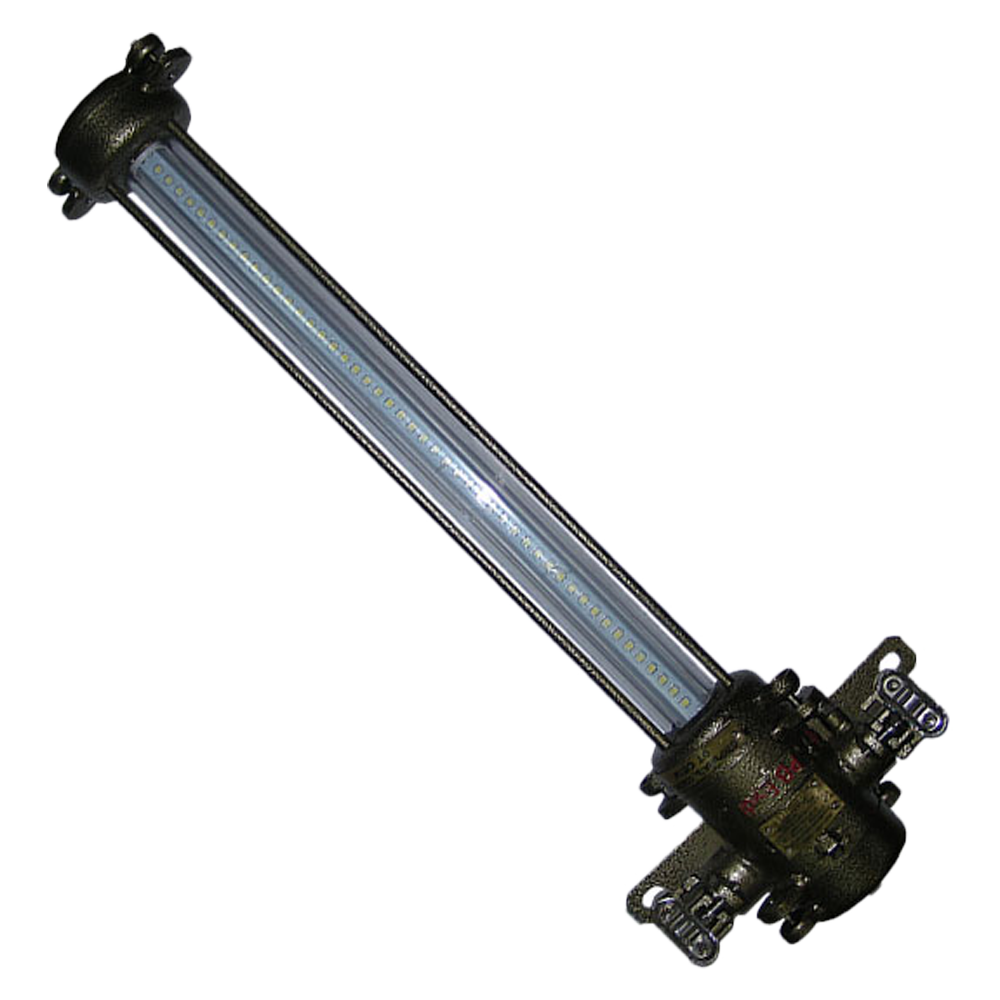

Оболочка светильников ЛСР-1-01. ЛСР-1-02 состоит из основного и дополнительного корпуса с крышками и защитного светопропускаюшего колпака цилиндрической фирмы, изготовленного из прозрачного ударопрочного поликарбоната.

Герметичность светильника обеспечивается уплотнениями: между корпусами и крышками, а также в кабельных вводах.

Технические характеристики

Тип патрона E27, G13
Материалы изготовления Сталь (корпус), ударопрочный поликарбонат (светопропускающий элемент)
Способ крепления или установки На пластине, на поворотном подвесе (угол поворота 180°), на подвесной скобе
Диаметр подводимого кабеля 16...24 мм
Маркировка взрывозащиты 1ExdIIBT3, 1ExdIIBT4, PBExdIMb
Класс защиты от поражения электрическим током I
Группа механического исполнения М35
Климатическое исполнение (диапазон рабочих температур) УХЛ2, УХЛ5
Исполнение по степени защиты IP54
Габаритные размеры 260х380х100...260х800х110 мм
Вес 3,5...6,5 кг

Варианты исполнений

Наименование

Световой поток, лм

Мощность,
Вт

Тип
напряжения

Количество
источников
света

Тип
цоколя

Габаритные размеры (D*L*H), мм

Масса,
кг

Аналог

ЛСР(КС)-1

1024

25

АС

127-220В

1

Е27

260*380*100

3,7

ЛОН-100Вт

ЛСР(КС)-2

2048

50

2

260*690*110

6,5

ЛОН-150Вт

ЛСР(К)-1-36

1280

25

АС 36В

1

260*380*100

3,5

ЛОН-100Вт

ЛСР(К)-2-36

2560

50

2

260*690*110

6,5

ЛОН-200Вт

ЛСР(К)-1-127

1280

25

АС 127В

1

260*380*100

3,5

ЛОН-100Вт

ЛСР(К)-2-127

2560

50

2

260*690*110

6,5

ЛОН-200Вт

ЛСР(К)-1-220

1280

25

АС 220В

1

260*380*100

3,5

ЛОН-100Вт

ЛСР(К)-2-220

2560

50

2

260*690*110

6,5

ЛОН-200ВТ

ЛСР-1-01-127

1000

18

АС 127В

ЛБ18/1

G13

260*800*110

6,5

ЛОН-100Вт

ЛСР-1-01-220

1000

18

АС 220В

ЛБ18/1

260*800*110

6,5

ЛОН-100Вт

ЛСР-1-02

900

9

АС 127-220В

Светодиод­ная лампа

260*800*110

6,5

ЛОН-75Вт

ЛСР(К)-2-36

1000

10

DC 20-70В

Светодиодный модуль

260*800*110

6,5

ЛОН-100Вт

ЛСР(К)-1-127

1000

10

АС 85-250В

260*800*110

6,5

ЛОН-100Вт



Наименование

Световой поток, лм

Мощность,
Вт

Тип
напряжения

Количество
источников
света

Сигналь­ный
режим

Габаритные размеры (D*L*H), мм

Масса,
кг

Аналог

ЛСР(К)-1С-15

1800

15

АС

1



260*380*100

3,5

ЛОН-150Вт

ЛСР(К)-2С-30

3600

30

90-260В

2



260*690*110

6,5

ЛОН-300Вт

ЛСР(К)-1С-21

2520

21

АС

1



260*380*100

3,5

ЛОН-200Вт

ЛСР(К)-2С-42

5040

42

90-260В

2



260*690*110

6,5

ЛОН-400Вт

ЛСР(К)-1С.01-15

1800

15

АС90-260В

1

Красный,
желтый
или
зеленый

260*380*100

3,5

ЛОН-150Вт

ЛСР(К)-1С.М-24

2700

24

АС

1



260*380*100

3,5

ЛОН-150ВТ

ЛСР(К)-2С.М-48

5400

48

90-260В

2



260*690*110

6,5

ЛОН-300Вт

ЛСР(К)-1С.М-28

3780

28

АС

1



260*380*100

3,5

ДРЛ-80

ЛСР(К)-2С.М-56

7560

56

90-260В

2



260*690*110

6,5

ДРЛ-125

Стандартный комплект поставки

  • Светильник светодиодный ЛСР.
  • Паспорт.
  • Руководство по эксплуатации.
