СЗВ светильники взрывозащищенные светодиодные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 36 В, ≈ 127 В, ≈ 220 В

Потребляемая мощность: 15 Вт, 24 Вт, 35 Вт

Тип источника света: Матрица светодиодная

Световой поток: 990 лм, 1250 лм, 2150 лм, 4200 лм

Цена (без учета НДС): По запросу руб.

Описание

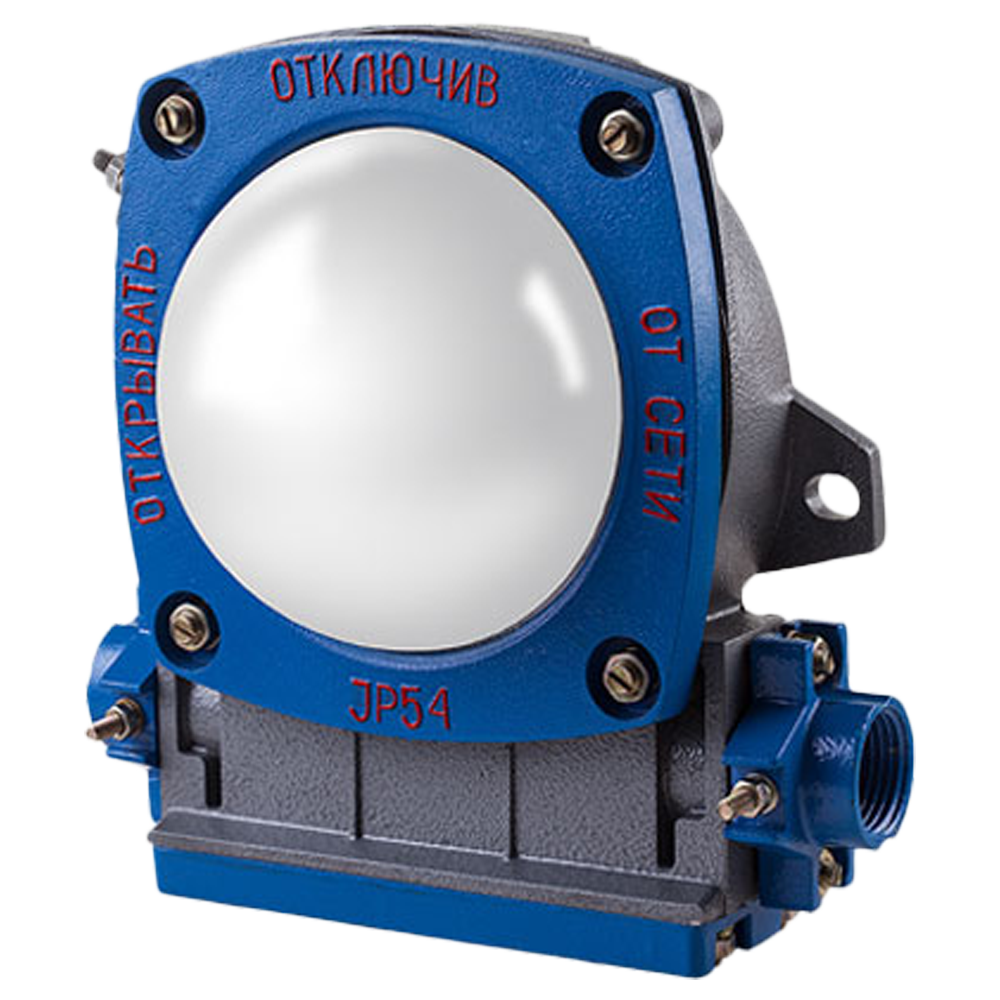

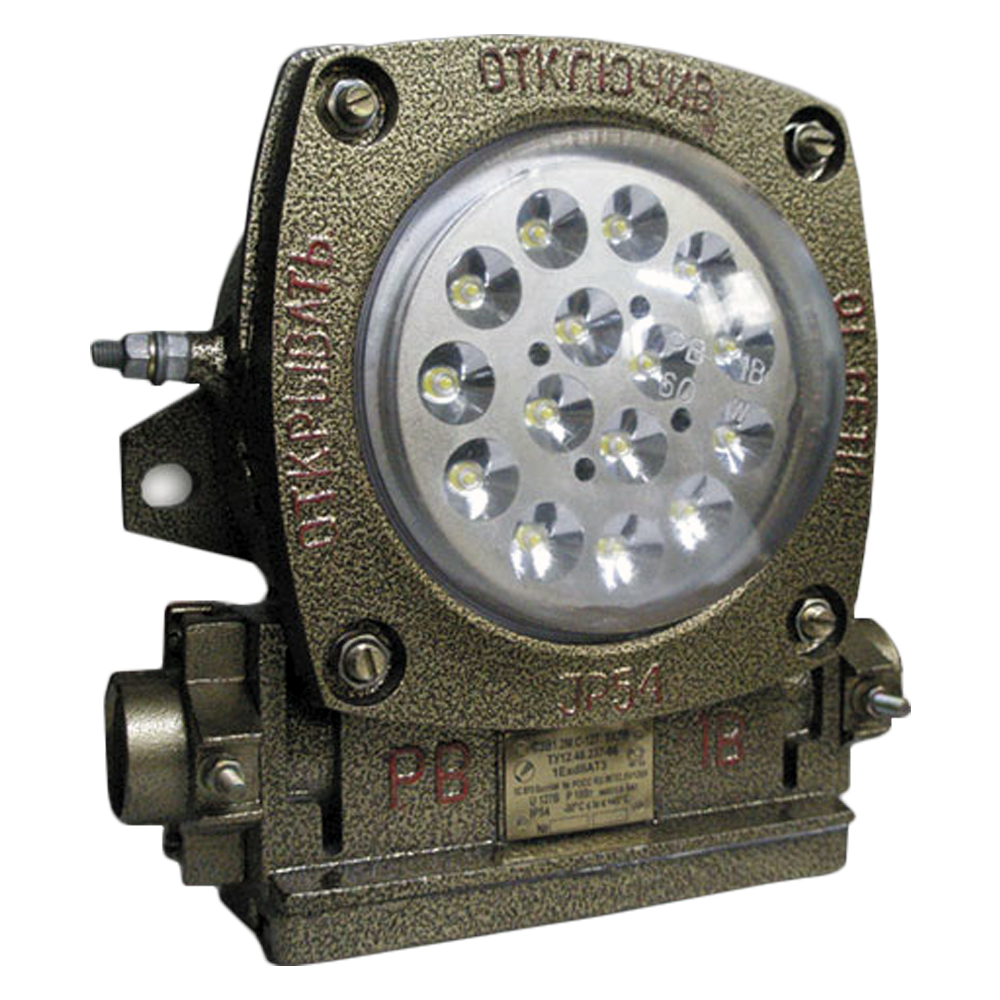

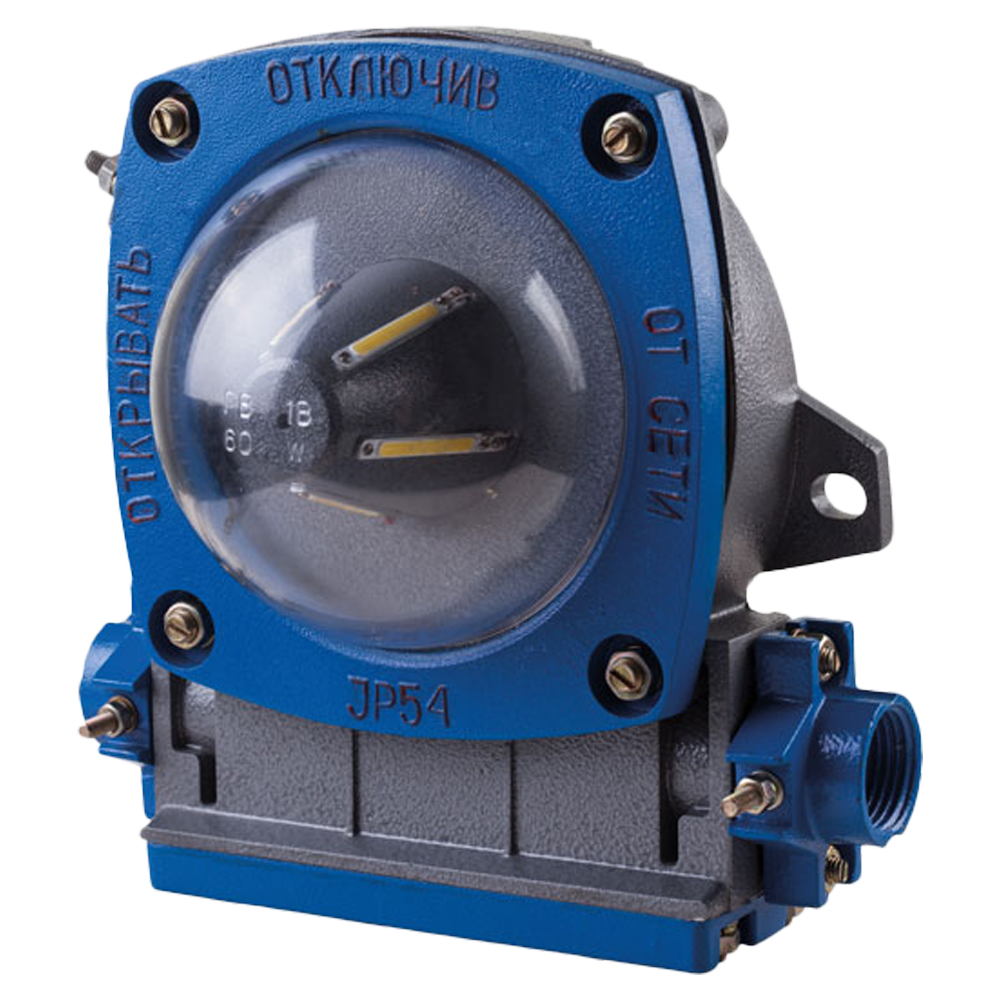

Светильники забойные взрывобезопасные серии СЗВ предназначены для общего освещения горных выработок шахт и рудников, опасных по газу и пыли, а так же производственных и складских помещений нефтяной и газовой промышленности.

Взрывозащищённые светильники C3B состоят из следующих узлов: корпус, крышка отделения вводов и крышка отделения источника света с защитным светопропускающим колпаком, изготовленным из прозрачного ударопрочного поликарбоната и источник света (светодиодный модуль).

Корпус и крышки светильников изготовлены из алюминиевого сплава с защитным эмалевым покрытием. В отделении источника света располагается светодиодный модуль, закрепленный на крышке с помощью резьбовой гайки. Модуль состоит из радиатора, светодиодной матрицы, платы светодиодного модуля и рассеивателя. Отделение закрывается крышкой, которая крепится к корпусу при помощи шпилек и специальных гаек. Снаружи на корпусе установлен заземляющий зажим.

В конструкции отделения ввода осветительных приборов серии СЗВ предусмотрены: два кабельных ввода для установки гибкого кабеля диаметром 16..25 мм, две проходные шпильки для подсоединения жил кабеля питания, колодка, предназначенная для присоединения транзитной жилы кабеля, обеспечивающей симметричную нагрузку фаз и внутренние заземляющие зажимы.

Технические характеристики

Материалы изготовления Алюминиевый сплав (корпус), ударопрочный поликарбонат (светопропускающий элемент)
Способ крепления или установки Подвесное
Диаметр подводимого кабеля 16...25 мм
Маркировка взрывозащиты 1ExdIIBT6, PBExdI
Класс защиты от поражения электрическим током I
Группа механического исполнения М35
Климатическое исполнение (диапазон рабочих температур) УХЛ2, УХЛ5
Исполнение по степени защиты IP54
Габаритные размеры 270х260х150 мм
Вес 6,0 кг

Структура обозначения, пример заказа

СЗВ-1.2-М.С
220
/24
УХЛ5

Климатическое исполнение и категория размещения по ГОСТ 15150

Номинальная мощность, Вт

Номинальное напряжение питания, В

Наименование модели

Варианты исполнений

Наименование

Световой поток, лм

Мощность,
Вт

Тип напряжения, В

Габаритные размеры (D*L*H), мм

Масса, кг

Аналог

СЗВ1.2М.С-36/15

990

15

АС 36

270х260х150

6,0

ЛОН-100 Вт

СЗВ1.2М. С-127/15

1250

АС 127

СЗВ1.2М.С-220/15

АС 220

СЗВ1.2М. С-127/24

2150

24

АС 127

ЛОН-150 Вт

СЗВ1.2М. С-220/24

АС 220

СЗВ1.2М. С-220/35

4200

35

АС 127

ЛОН-250 Вт

СЗВ1.2М.С-127/35

АС 220

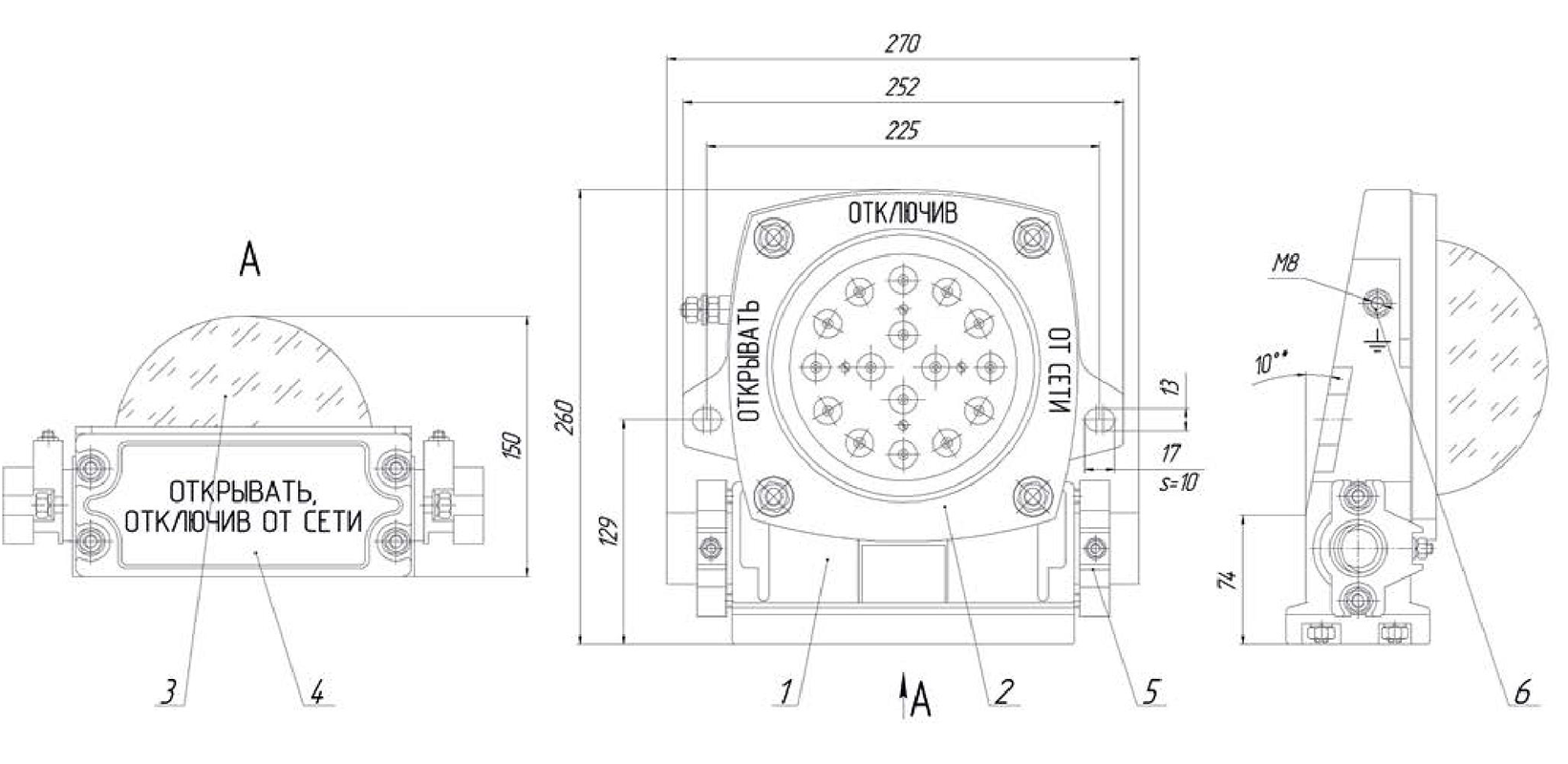

Габаритный чертеж

1 - корпус; 2 - крышка отделения источника света; 3 - поликарбонатное стекло; 4 - крышка отделения вводов;
5 - кабельный ввод d (16...25) мм; 6 - зажим заземления М

Стандартный комплект поставки

  • СЗВ светильник взрывозащищенный светодиодный.
  • Паспорт.
  • Руководство по эксплуатации.
