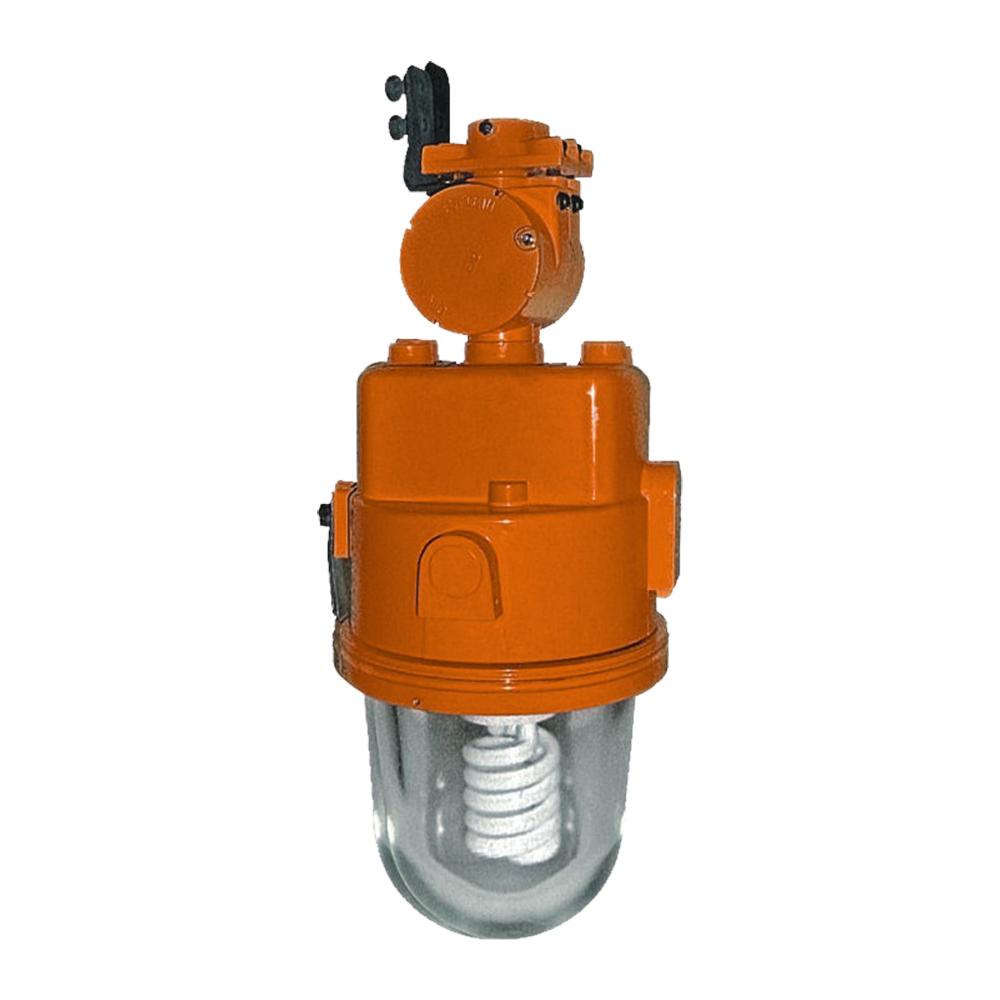

НСП69 светильники взрывозащищенные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 220 В

Потребляемая мощность: 20 Вт, 55 Вт, 100 Вт, 160 Вт, 200 Вт, 300 Вт

Тип источника света: Лампа дуговая ртутно-вольфрамовая смешанного света (ДРВ), Лампа накаливания общего назначения (ЛОН), Лампа ртутная НД люминесцентная компактная (КЛЛ), Лампа светодиодная

Световой поток: 1400 лм, 2000 лм, 2800 лм, 3000 лм, 3200 лм, 4800 лм

Цена (без учета НДС): 4250,00 руб.

Описание

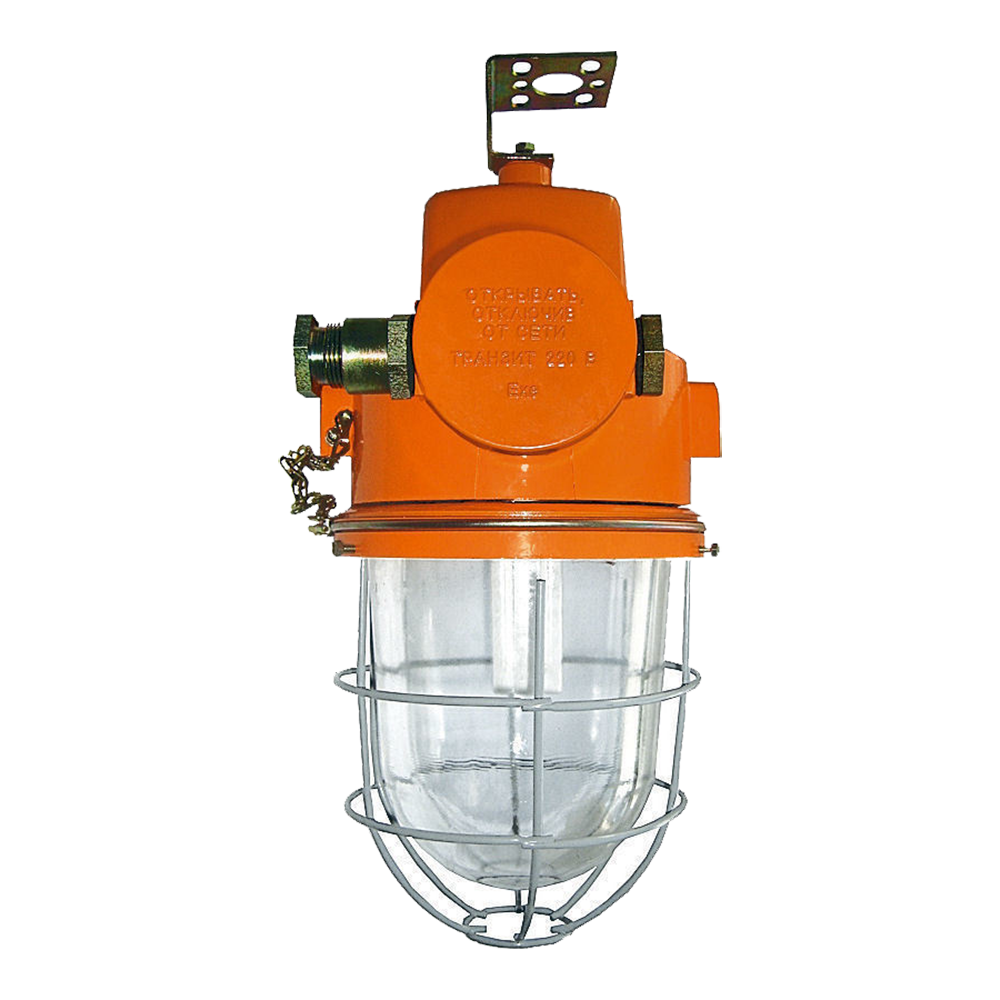

Светильники НСП69 используются в качестве осветительных приборов подвесного типа для общего освещения взрывоопасных зон по газу и пыли всех классов, в соответствии с маркировкой взрывозащиты:

  • НСП69-100 - 1ExdIICT6.
  • НСП69-160, НСП69-200 - 1ExdIICT5.
  • НСП69-300 - 1ExdIICT4.

Взрывозащищенные светильники НСП69 устанавливаются во внутренних помещениях. Подходят для предприятий нефтяной, газовой, нефтехимической, химической, лакокрасочной, деревообрабатывающей и других отраслей промышленности.

Температура окружающей среды, подходящая для нормальной эксплуатации взрывозащищенных светильников:

  • ЛОН: -60...+50°С.
  • КЛЛ: -25...+50°С.
  • СДЛ: -40...+40°С.

Конструкция светильников НСП69 соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.1 Корпусные детали светильников выполнены из алюминиевого сплава и окрашены порошковой краской. Соединение частей корпуса и крышки вводной коробки резьбовое. Защитный колпак из боросиликатного высокотемпературного ударопрочного стекла герметично установлен в кольцо при помощи герметика. При расположении вводной коробки сбоку светильники выпускаются с одним или двумя кабельными вводами, что позволяет осуществлять индивидуальное или транзитное подключение к электросети. При расположении вводной коробки сверху - ввод электропитания проводами или кабелем через трубу G3/4.

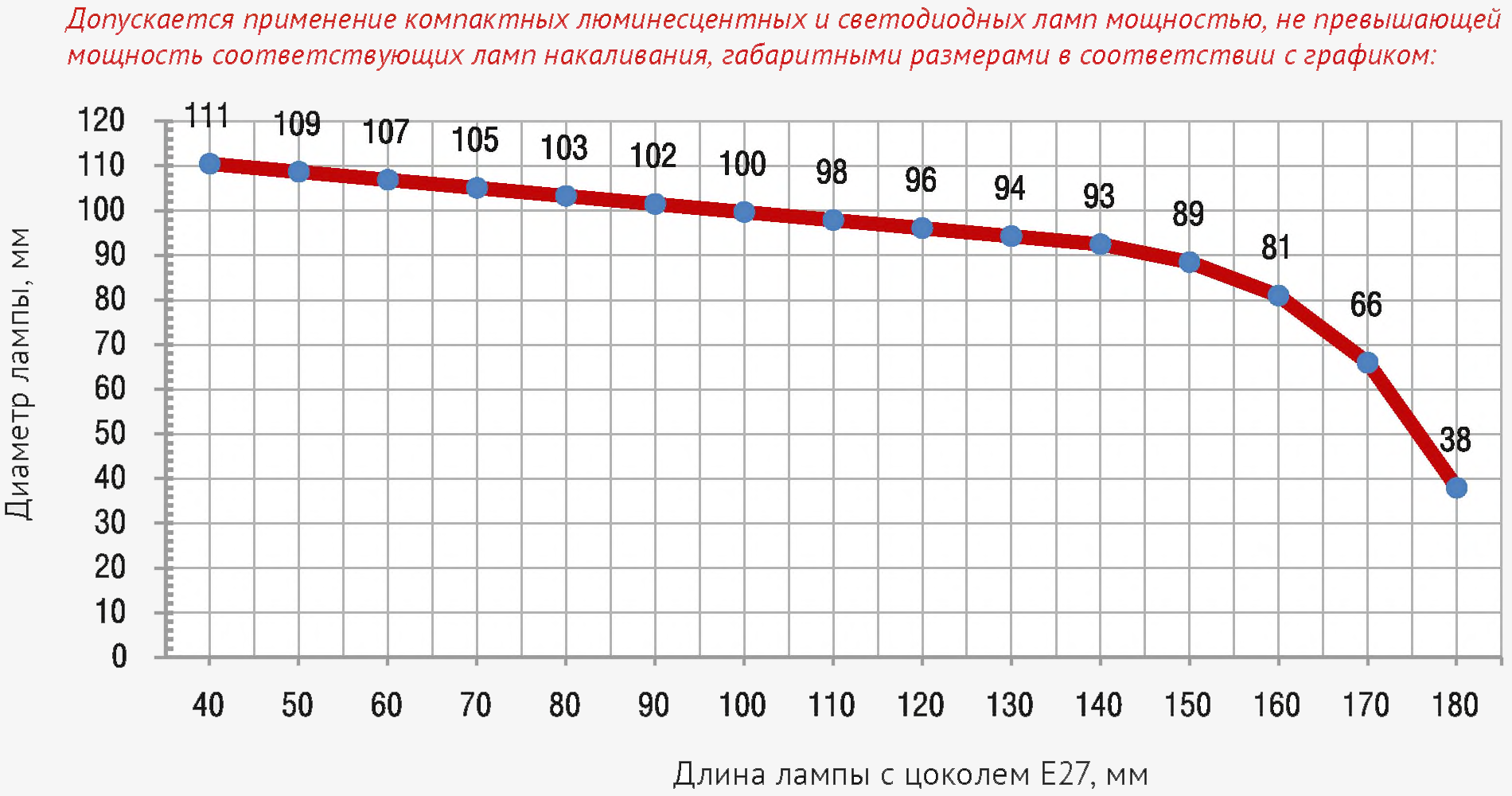

Предельные габаритные размеры КЛЛ и светодиодных ламп в светильниках НСП69

Технические характеристики

Тип кривой силы света Г - Глубокая, Д - Косинусная
Коэффициент полезного действия 65...80%
Тип патрона E27
Материалы изготовления Алюминиевый сплав, боросиликатное высокотемпературное ударопрочное стекло
Способ крепления или установки Подвесное крепление (С)
Электроподключение Прямое подключение к клеммам колодки вводной коробки
Диаметр подводимого кабеля 7...14 мм (16 мм для вводной коробки сверху)
Сечение подсоединяемых жил 2,5 мм2
Маркировка взрывозащиты 1ExdIICT4, 1ExdIICT5, 1ExdIICT6
Класс защиты от поражения электрическим током I
Группа механического исполнения М2
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP65
Габаритные размеры 232x415 мм (вводная коробка сбоку)
232x504 мм (вводная коробка сверху)
Вес 6,8 кг (вводная коробка сбоку)
7,6 кг (вводная коробка сверху)

Структура обозначения, пример заказа

НСП
69
100
007

Номер модификации (см. таблицу "варианты исполнения")

Мощность лампы (20, 55, 100, 160, 200 или 300 Вт)

Номер серии

Обозначение модели

Варианты исполнений

Обозначение

Источник света

КПД %
не менее

Габариты, не более, мм

Масса, не более, кг

Вид исполнения

Тип

Мощность, Вт (световой поток, Лм)

Цоколь

НСП69-300-001(003)

ЛОН

до 300 (4800)

Е27

80

232x415

6,8

вводная коробка сбоку

НСП69-200-004(006)

ЛОН

до 200 (3000)

65

НСП69-100-007(009)

ЛОН

до 100 (1400)

65

НСП69-160-027(029)

ДРВ

160 (3200)

65

НСП69-100-007(009) КЛЛ

КЛЛ

до 55 (2800)

80

НСП69-100-007(009) СДЛ

СДЛ

до 20 (2000)

80

НСП69-300-010(012)

ЛОН

до 300 (4800)

80

232x504

7,6

вводная коробка сверху

НСП69-200-013(015)

ЛОН

до 200 (3000)

65

НСП69-100-016(018)

ЛОН

до 100 (1400)

65

НСП69-160-030(032)

ДРВ

160 (3200)

65

НСП69-100-016(018) КЛЛ

КЛЛ

до 55 (2800)

80

НСП69-100-016(018) СДЛ

СДЛ

до 20 (2000)

80

(...) - тропическое исполнение.

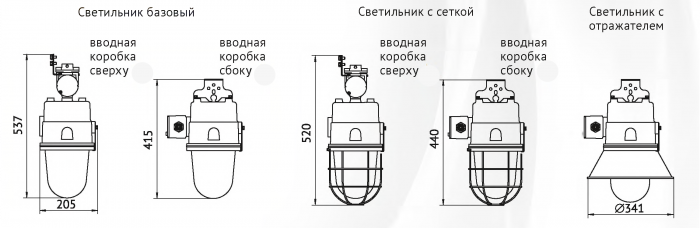

Габаритные и присоединительные размеры светильников НСП69

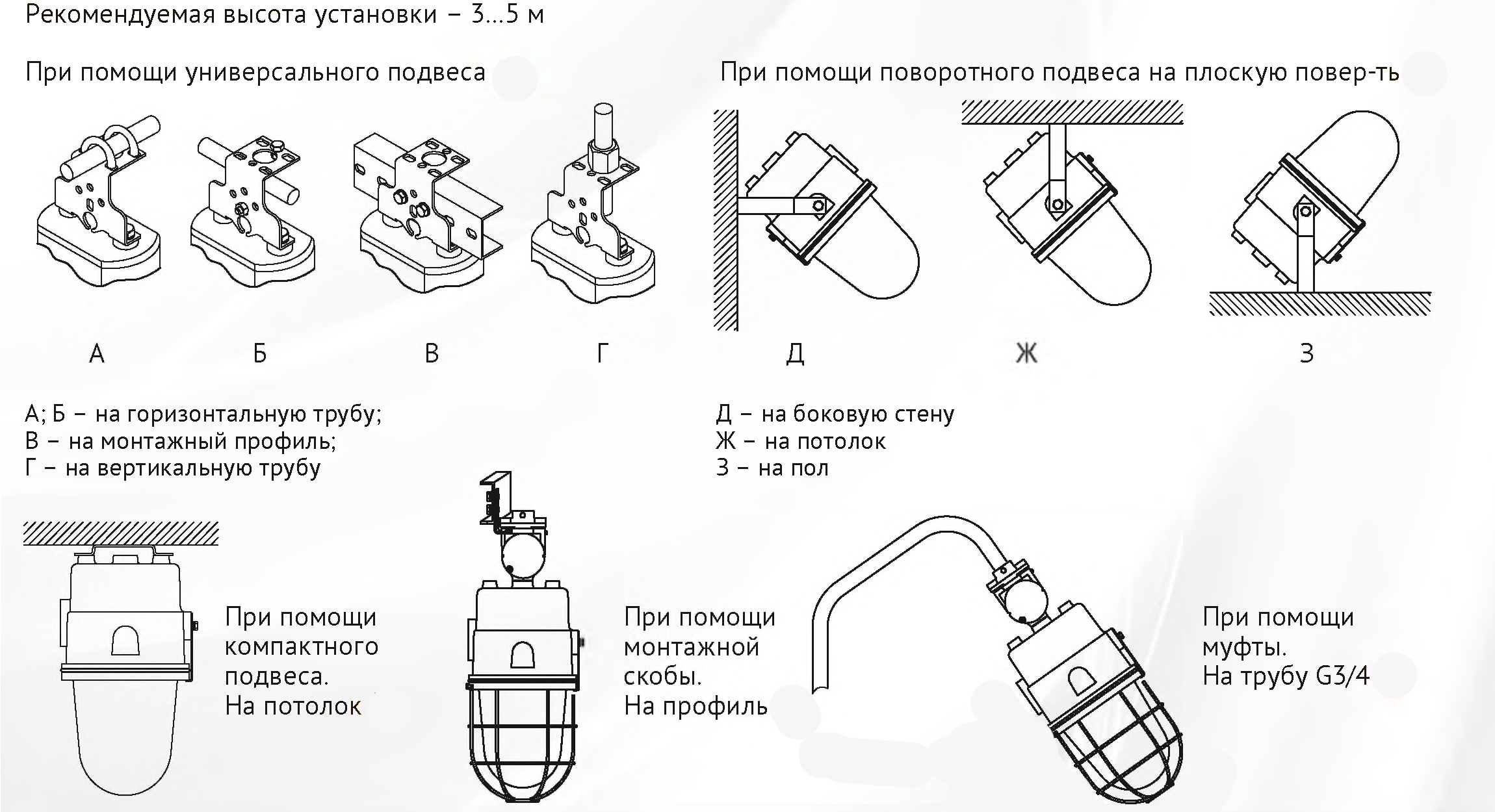

Варианты установки

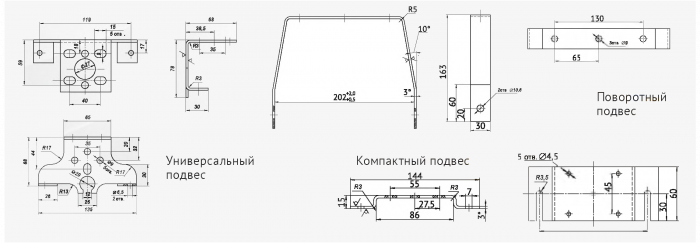

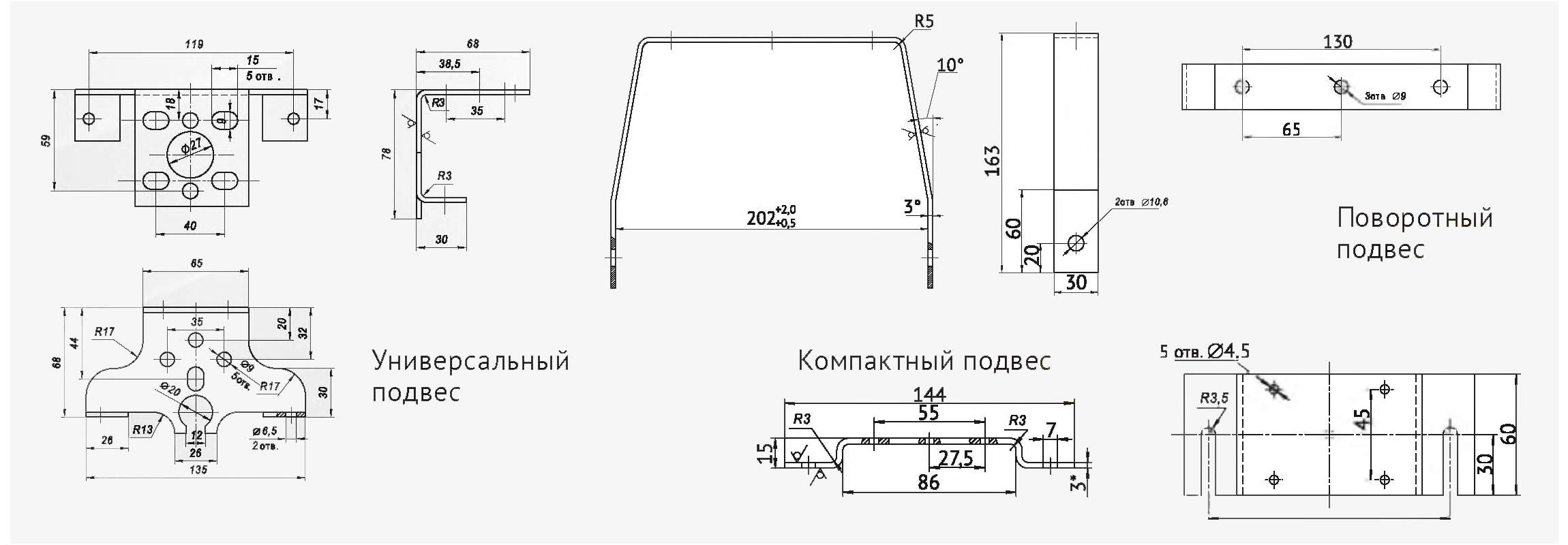

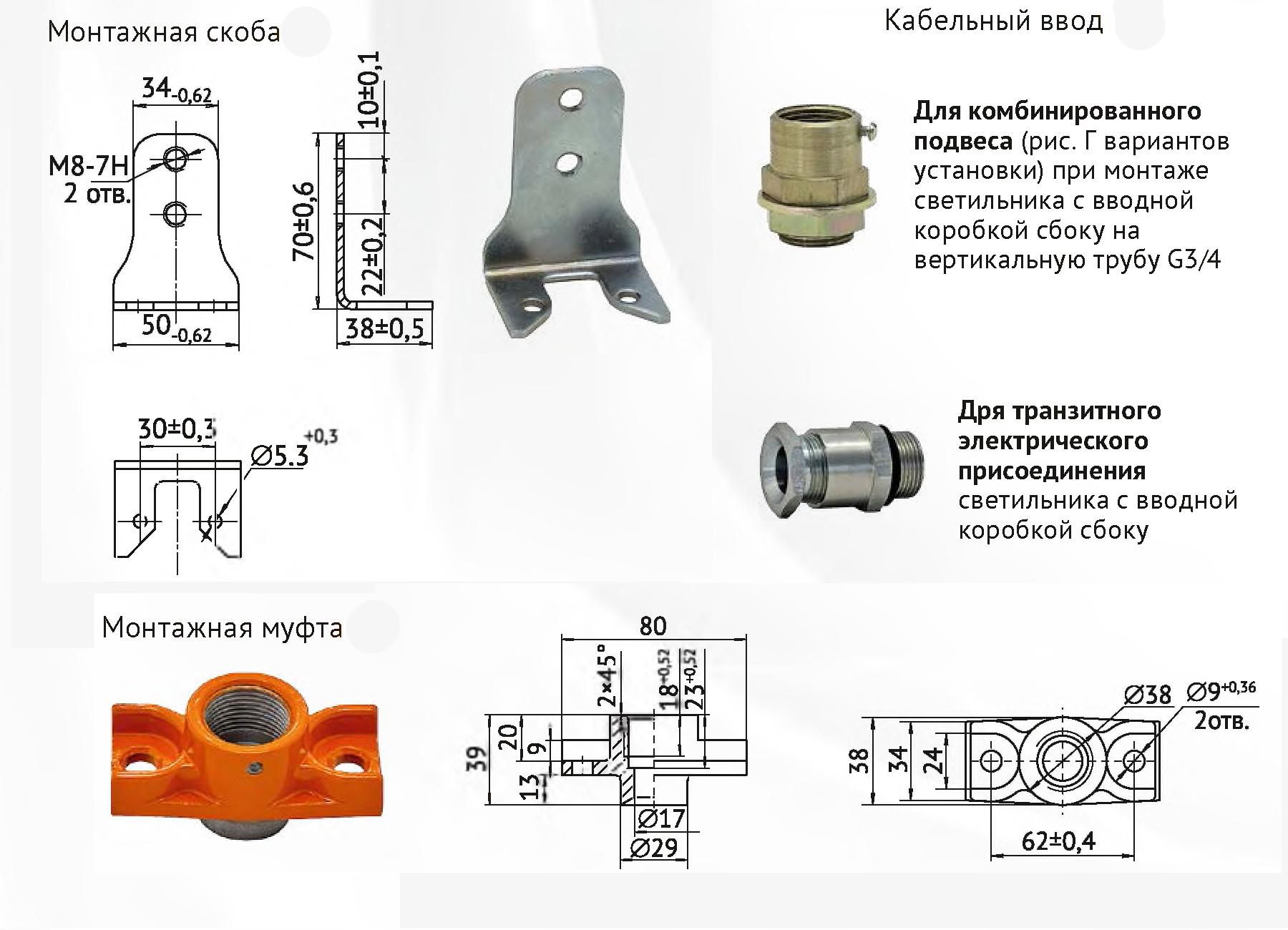

Крепежные элементы

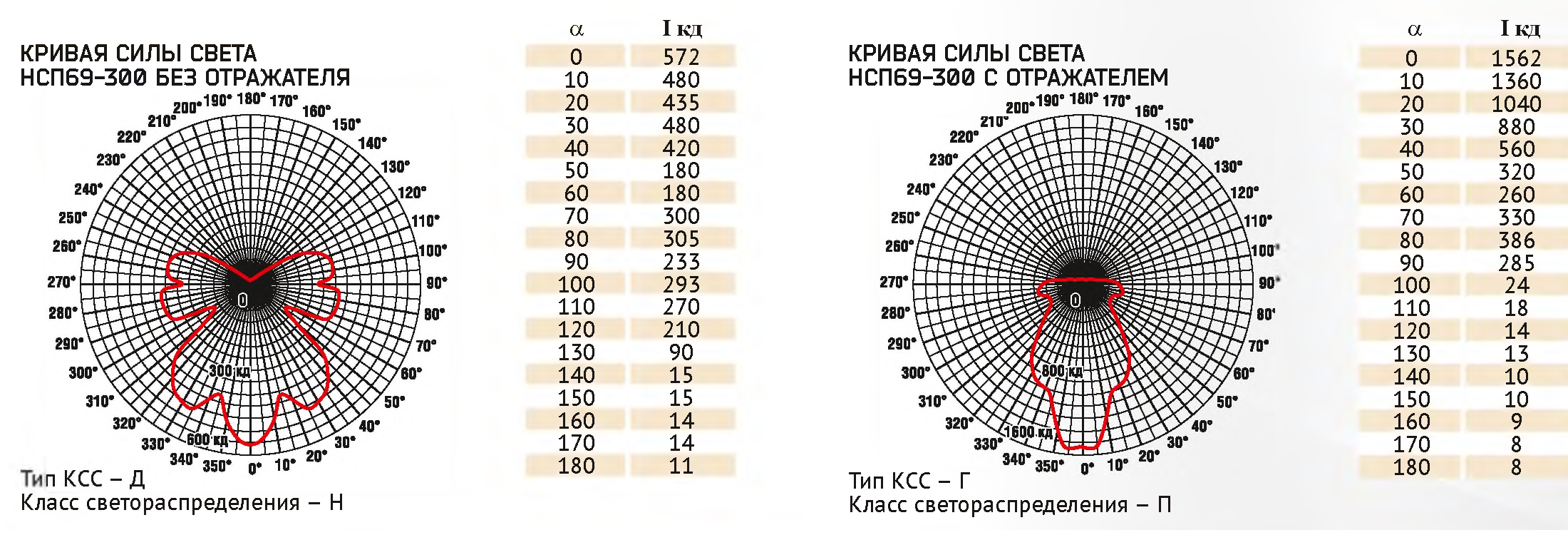

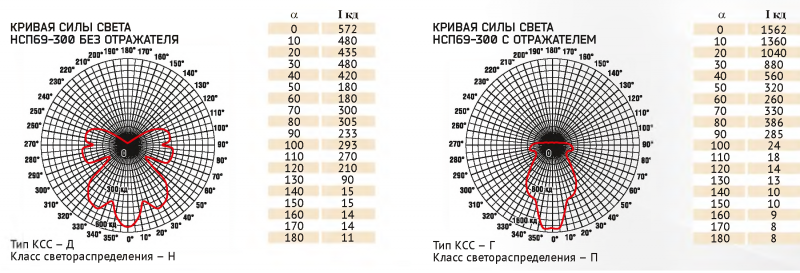

Фотометрические кривые

Стандартный комплект поставки

  • Светильник НСП69 - 1 шт.
  • Кабельный ввод (вводная коробка сбоку) - 1 шт.
  • Пробка (заглушка), (вводная коробка сбоку) - 1 шт.
  • Монтажная муфта (вводная коробка сверху) - 1 шт.
  • Монтажная скоба (вводная коробка сверху) - 1 шт.

Дополнительная комплектация, опции

  • Защитная сетка.
  • Внешний отражатель.
  • Кабельный ввод (для транзитного подключения).
  • Универсальный подвес.
  • Поворотная скоба.
  • Компактный подвес.
  • Комбинированный подвес.
  • Лампа КЛЛ (СДЛ).
