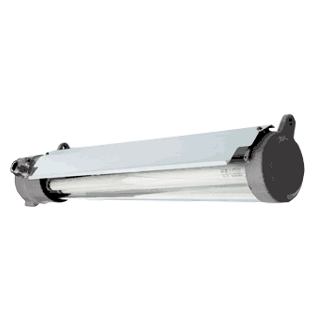

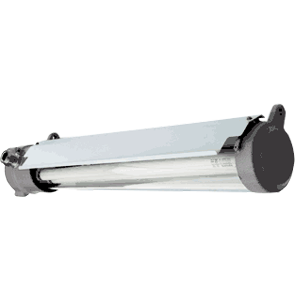

СГЛ03 светильники взрывозащищенные для люминесцентных ламп

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 220 В

Потребляемая мощность: 18 Вт, 36 Вт, 58 Вт

Тип источника света: Лампа ртутная НД люминесцентная линейная, Лампа светодиодная

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные светильники СГЛ03 могут использоваться для освещения промышленных объектов, где возможно присутствие взрывоопасных сред. Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности.

Конструктивные особенности светильников СГЛ03:

  • Приборы оснащены пускорегулирующей аппаратурой (ПРА), которая расположена в колбе из ударопрочного термостойкого боросиликатного стекла и белым светорассеивающим отражателем.
  • Внутренний и внешний зажим заземления производится из нержавеющей стали.
  • Электропроводка выполнена проводами с силиконовой изоляцией.
  • Силиконовые уплотнительные кольца устойчивы к кислотам и углеводородам.
  • Применяется антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению.
  • По краям светильника находится муфта из коррозионностойкого алюминиево-кремниевого сплава и коробки с крышками для смены ламп.

В осветительных приборах СГЛ03 применяется вид взрывозащиты Exd (взрывонепроницаемая оболочка). Поэтому, в отличие от взрывозащищенных светильников с видом защиты Exm (герметизация компаундом), светильники серии СГЛ03 являются разборными и ремонтопригодными.

Отсутствие внешних компаундированных элементов, а также использование химически-стойкой, ударопрочной, устойчивой к высоким температурам колбы из боросиликатного стекла вместо полимерных материалов, обеспечивает повышенную стойкость к ударным нагрузкам.

Для стабилизации напряжения и сглаживания пульсации тока, в люминесцентные светильники СГЛ03 встраивается неискрящаяся электронная пускорегулирующая аппаратура (ПРА), которая позволяет надежно эксплуатировать люминесцентные лампы при отрицательных температурах до -20°С без мерцания, с автоматической функцией отключения дефектных или отказавших ламп. При этом обеспечивается зажигание в рабочем состоянии, что позволяет увеличить срок службы лампы на 39%.

Технические характеристики

Тип кривой силы света Д - Косинусная
Цветовая температура 4100...6500 °K
Коэффициент мощности 0,98
Тип патрона G13
Материалы изготовления Коррозионностойкий модифицированный алюминиево-кремниевый сплав. Термостойкое ударопрочное боросиликатное стекло. Антистатическое полимерно-эпоксидное окрашивание.
Способ крепления или установки Потолочное крепление (П), потолочное высокое крепление (ПВ), крепление на трубу (Т), подвесное крепление (Р), настенное крепление 45° (С45)
Электроподключение Прямое подключение к патрону или к клеммам L, N, PЕ через кабельный ввод 2хМ25х1,5
Диаметр подводимого кабеля 6...18 мм
Сечение подсоединяемых жил 4 мм2
Маркировка взрывозащиты 1ExdIICT6, ExtbIIIC
Класс защиты от поражения электрическим током I
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP66
Габаритные размеры 755х137,5х116...1665х137,5х116 мм
Вес 6,03...12,22 кг

Структура обозначения, пример заказа

СГЛ03
2
36
Л
220АС
КНВ2МНK/P
/ЛАМПА

Опции (ЛАМПА - лампа в комплекте, АВО - защитный кожух отражатель)

Количество и типоразмер кабельных вводов

Шифр типа крепления (П - потолочное крепление, ПВ - потолочное высокое крепление, Т - крепление на трубу, Р - подвесное крепление рым-болт, С45 - настенное крепление 45°)

Шифр напряжения питания (220AC для напряжения ~220 В)

Тип лампы (Л - люминесцентная лампа, ЛС - светодиодная лампа)

Мощность лампы (18 Вт, 36 Вт, 58 Вт)

Количество ламп

Обозначение модели

Варианты исполнений

Варианты исполнений светильников СГЛ03

Модель

Количество ламп

Мощность ламп, Вт

Напряжение, В

Размер, мм

Масса, кг

А

A1

СГЛ03-218Л

2

18

230

755

632

6,03

СГЛ03-236Л

2

36

1365

1242

10,18

СГЛ03-258Л

2

58

1665

1542

12,22

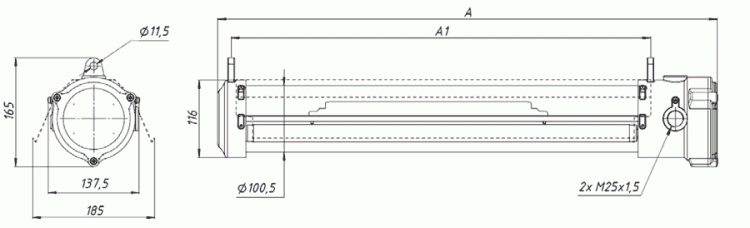

Габаритные и присоединительные размеры люминесцентных светильников СГЛ03

Монтаж светильников СГЛ03

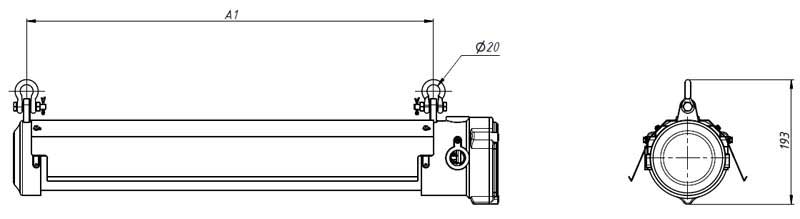

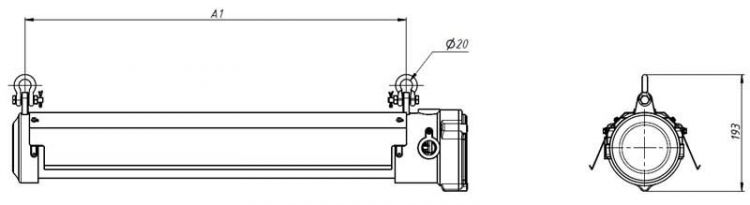

Подвесное крепление на рым-болт /Р

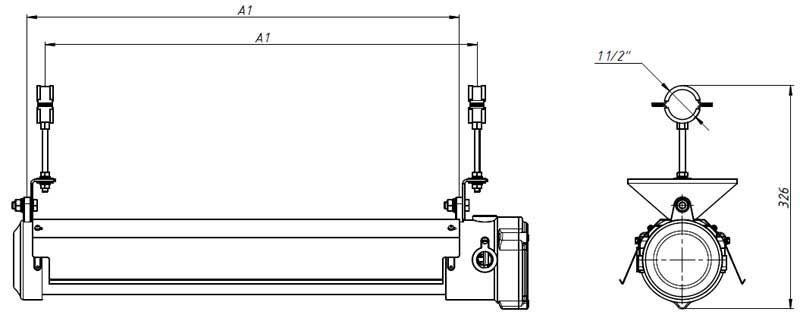

Крепление на трубу /Т

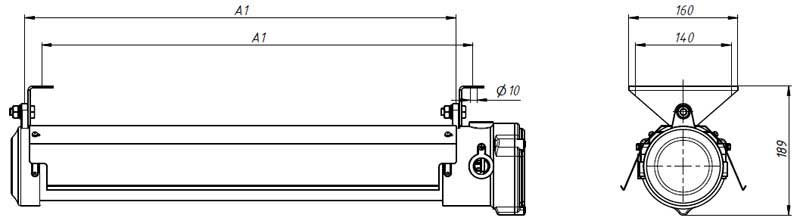

Потолочное крепление /П

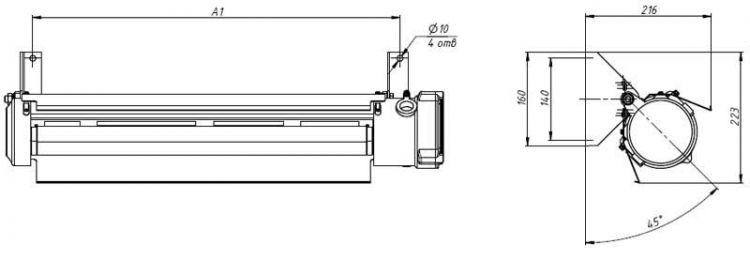

Универсальное поворотное крепление /У



Рекомендуемые кабельные вводы для светильников СГЛ03:

КНВ2NНK/P - ввод для небронированного кабеля, диаметр обжимаемого кабеля 6 - 18 мм, никелированная латунь.

КНВМ2N-25НК/Р - ввод для небронированного кабеля в металлорукавах, диаметр обжимаемого кабеля 6 - 17 мм, диаметр условного прохода металлорукава 25 мм, никелированная латунь.

КНВТВ2NGНK/Р - ввод для небронированного кабеля в шлангах, трубопроводах, металлорукавах; внутренняя резьба для внешнего присоединения трубная цилиндрическая ГОСТ 6357-81 3/4" G, диаметр обжимаемого кабеля 6 - 18 мм, никелированная латунь.

КНВМ2N-20НК/Р - ввод для небронированного кабеля в металлорукавах, диаметр обжимаемого кабеля 6 - 17 мм, диаметр условного прохода металлорукава 20 мм, никелированная латунь.

Фотометрические кривые КД/1000 ЛМ

СГЛ03-218
(тип М-равномерная)
(тип Д-косинусная)
СГЛ03-236
(тип М-равномерная)
(тип Д-косинусная)
СГЛ03-258
(тип М-равномерная)
(тип Д-косинусная)
СГЛ03-218/АВО
(тип Д-косинусная)
СГЛ03-236/АВО
(тип Д-косинусная)
СГЛ03-258/АВО
(тип Д-косинусная)

Подбор ламп
Люминесцентные лампы

Холодный белый

Цветовая температура: 4100 °K
Средний индекс цветопередачи (CRI) 70
Пригодна для общего освещения

Спецификация 35/полный спектр

Цветовая температура: 3500–5000 °K
Средний индекс цветопередачи (CRI) 90
Хороший выбор для рабочей зоны, где необходима работа с цветовой маркировкой

Естественный солнечный

Цветовая температура: 5000 °K
Средний индекс цветопередачи (CRI) 90
Подходят для общего освещения

Дневной свет делюкс

Цветовая температура: 6500 °K
Средний индекс цветопередачи (CRI) 85
Подходят для общего освещения повышенной яркости

Светодиодные лампы

Лампы линейные светодиодные 3-го поколения для растровых светильников заменяют люминесцентные лампы дневного света типа T8.

Потребляемая мощность 10±1Вт.
Подходят для установки в стандартный светильник.
Отсутствует мерцание (пульсации).
Световой поток: 700Лм. Цвет свечения: 4500К/6000К

При использовании светодиодных линейных (трубчатых) LED ламп Т8, в светильниках необходимо удалить электронный балласт и обеспечить параллельное включение ламп.

Стандартный комплект поставки

  • Светильник СГЛ03.
  • Паспорт.

Дополнительная комплектация, опции

  • Защитный кожух отражатель.
  • Люминесцентная лампа 18 Вт или 36 Вт, или 58 Вт.
  • Светодиодная лампа.
  • Климатическое исполнение по заказу: УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM4.
