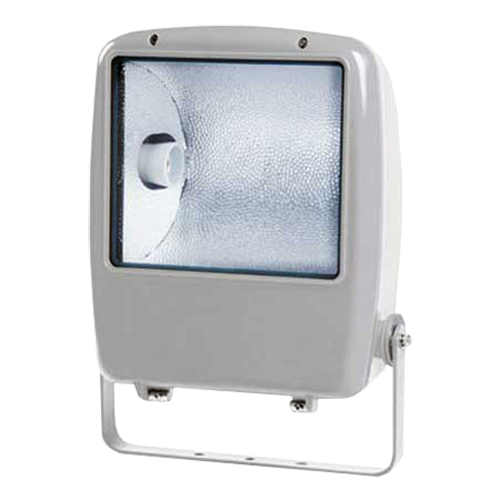

СГП01 прожекторы взрывозащищенные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 230 В

Потребляемая мощность: 150 Вт, 250 Вт, 400 Вт

Тип источника света: Лампа дуговая ртутная ВД металлогалогенная (ДРИ), Лампа натриевая (ДНаТ)

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные прожекторы СГП01 используются для организации освещения внутри помещений и на улице путем создания заливающего света. В приборе используется металлогалогенная или натриевая лампа. Эксплуатируются при температуре окружающей среды -60...+60°С.

Взрывозащищенные прожекторы СГП01 используются на опасных производственных объектах I, II, III, IV классов опасности, взрывоопасных зонах помещений и наружных установок согласно маркировке взрывозащиты, в любых других местах, где возможно присутствие взрывоопасных сред (газов и пыли). Установка взрывозащищенных светильников производится во взрывоопасных зонах наземных строений и открытых площадках на промышленных предприятиях.

Прожектор СГП01 состоит из алюминиевого корпуса со встроенным патроном Е40 и крышкой из закаленного стекла, крепящегося на петлях и алюминиевых зажимах.

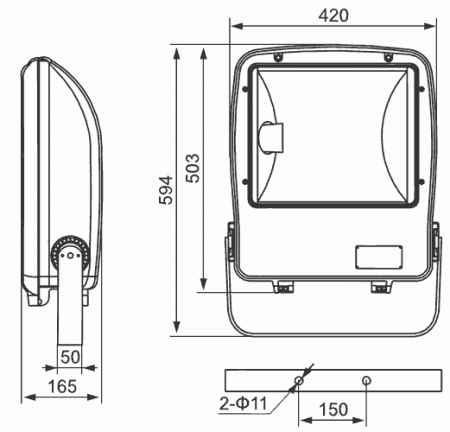

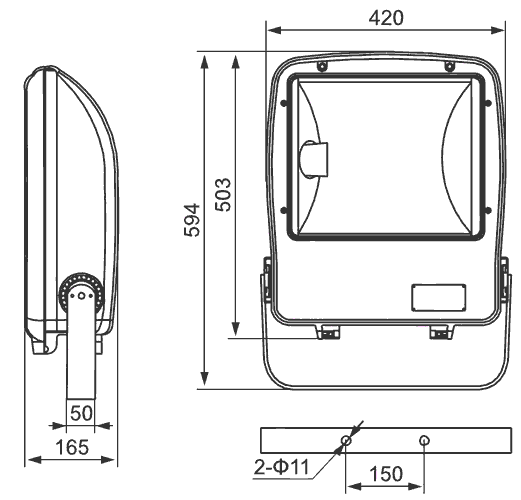

Габаритные и присоединительные размеры прожекторов СГП01

Технические характеристики

Тип кривой силы света Г - Глубокая, К - Концентрированная
Коэффициент мощности 0,98
Тип патрона E40
Материалы изготовления Корпус: коррозионностойкий алюминиевый сплав
Крышка - закаленное стекло
Электроподключение Подключение к клеммной коробке, клеммы L, N, PЕ через кабельный ввод с резьбой М20х1,5
Сечение подсоединяемых жил 1,5...4 мм2
Маркировка взрывозащиты 2ExnRIIT2, 2ExnRIIT3
Класс защиты от поражения электрическим током I
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP66
Габаритные размеры 420х165х503 мм
Вес 13,2...15,9 кг

Структура обозначения, пример заказа

СГП01
150
М
220AC
Х
/ЛАМПА

Опции (ЛАМПА - лампа в комплекте)

Количество и типоразмер кабельных вводов

Шифр напряжения питания (220AC для напряжения ~230 В)

Тип лампы (НТ - натриевая лампа, М - металлогалогенная лампа)

Мощность ламп (150 Вт, 250 Вт, 400 Вт)

Обозначение модели

Варианты исполнений

Модель

Тип лампы

Мощность, Вт

Масса, кг

СГП01-150М

МГЛ (ДРИ)

150

13,2

СГП01-150НТ

ДНаТ

150

13,2

СГП01-250М

МГЛ (ДРИ)

250

13,2

СГП01-250НТ

ДНаТ

250

13,9

СГП01-400М

МГЛ (ДРИ)

400

15,4

СГП01-400НТ

ДНаТ

400

15,9

Примечание: ДНаТ - Натриевая лампа, МГЛ (ДРИ) - Металлогалогенная лампа.

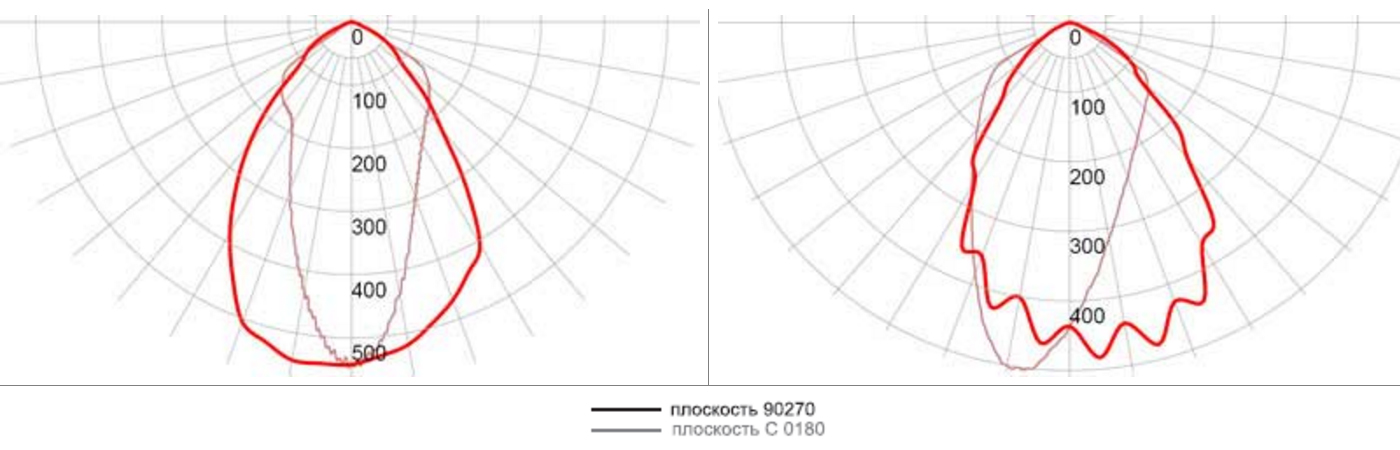

Таблица фотометрических кривых КД/1000 ЛМ
СГП01-...М
(тип К-концентрированная, Г-глубокая)
СГП01-...НТ
(тип К-концентрированная, Г-глубокая)

Стандартный комплект поставки

  • Прожектор СГП01.
  • Паспорт.

Дополнительная комплектация, опции

  • Металлогалогенная лампа.
  • Натриевая лампа.
  • Климатическое исполнение по заказу: УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з, В5.
