ВАД светильники взрывозащищенные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 220 В

Потребляемая мощность: 10 Вт, 15 Вт, 45 Вт, 125 Вт, 160 Вт, 200 Вт, 250 Вт, 300 Вт

Тип источника света: Лампа накаливания общего назначения (ЛОН), Лампа ртутная НД люминесцентная компактная (КЛЛ), Лампа светодиодная

Световой поток: 1500 лм, 2560 лм, 2940 лм, 3000 лм, 4050 лм, 4900 лм, 4990 лм, 11025 лм

Цена (без учета НДС): По запросу руб.

Описание

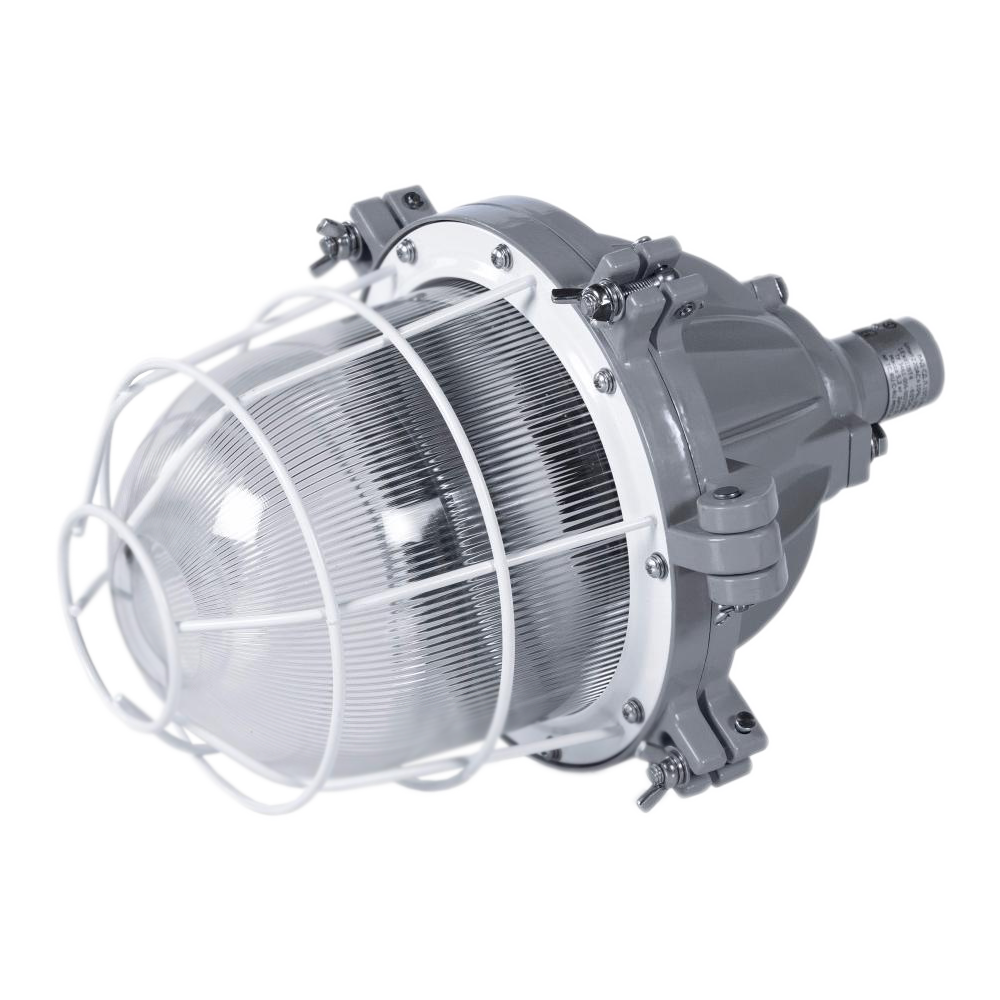

Взрывозащищенные светильники ВАД используются для организации общего освещения объектов, в которых возможно появление взрывоопасных газов или пыли, в соответствии с маркировкой взрывозащиты. Подходят для мест разработки месторождений, морских платформ, доков и заводов.

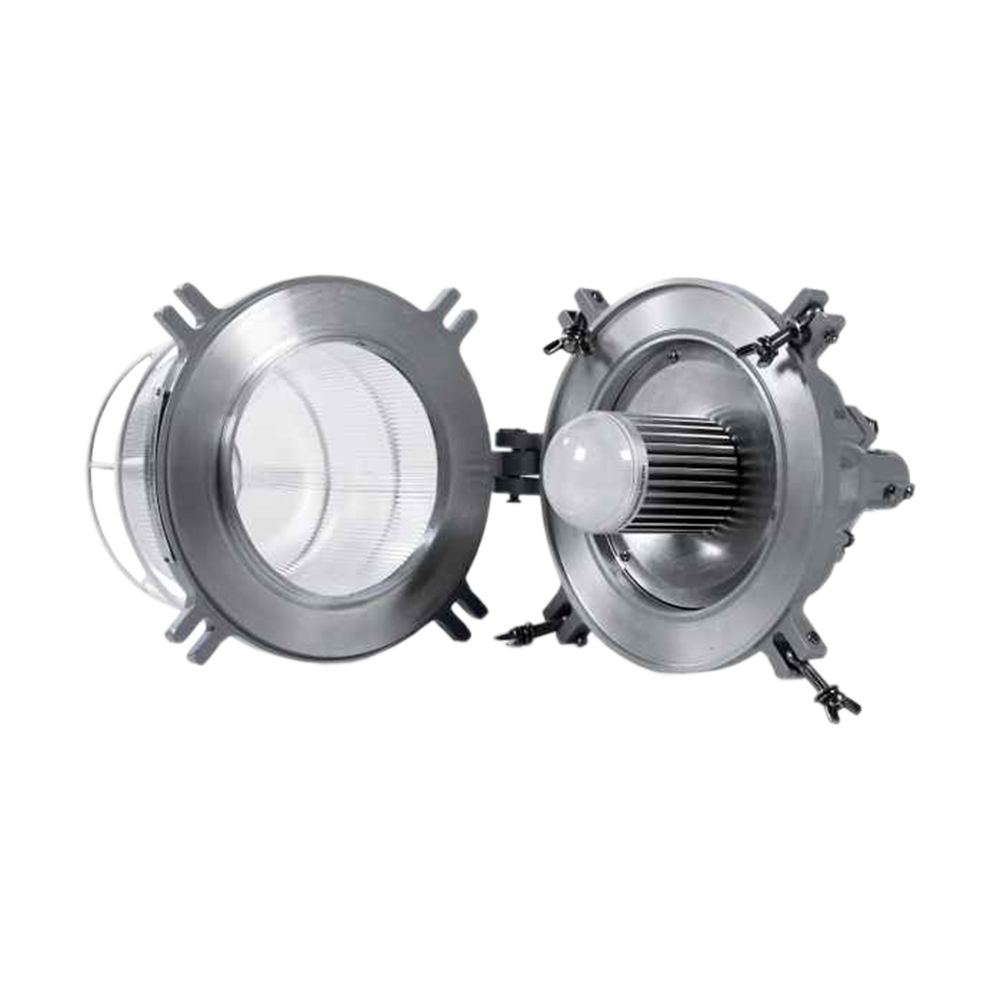

Взрывозащищенные светильники ВАД имеют алюминиевый корпус, обработанный специальным порошковым покрытием, который образует взрывонепроницаемую оболочку с видом взрывозащиты «d». Приборы оборудованы термостойким защитным стеклом, сделанным из особопрочного материала, но при этом отличающего высокой светопропускающей способностью. Стекло загерметизированно внутри алюминиевого кольца и присоединено болтами к корпусу светильника. Внутри корпуса осветительного прибора установлены газоразрядная лампа или лампа накаливания, патрон и клеммные зажимы для подключения питания.

Подведение кабеля к светильнику ВАД осуществляется через отверстие, расположенное в верхней части светильника. В зависимости от выбранного крепления, для подключения может использоваться распределительная коробка типа ВАД-РСП, допускающая транзитную прокладку кабеля. Внутри и снаружи светильника установлены болты заземления.

Особенности взрывозащищенных светильников ВАД

  • Особо прочный плафон с высокой прозрачностью выдерживает удар 4Дж при температуре -60°С и допускает попадание холодной струи воды на работающий прибор без потери прочностных характеристик.
  • Температура эксплуатации:

    • Для светильников с лампами ЭНСБ.Л.: -40...+50°С.

    • Для светильников с лампами Л.НАК., РТ.Л.ВБ., СД.Л.: -60...+50°С.

  • Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы. Возможность комплектации светильника куполообразным отражателем.
  • Выпускается два габарита корпуса (в зависимости от мощности используемых ламп).

Технические характеристики

Коэффициент мощности >0,95
Тип патрона E27, E40
Материалы изготовления Алюминиевый корпус с порошковым покрытием, термостойкое, особопрочное стекло, с высокой светопропускающей способно­стью
Способ крепления или установки Крепление на крюке (К), подвесное крепление (В), настенное крепление 30° (Н1), настенное крепление 90° (Н2), потолочное крепление(П), крепление на опоре (О), на трубу (Т1), на трубе с коробкой (Т2)
Электроподключение Подключение к клеммам кабельным вводом с резьбой М25х1,5
Диаметр подводимого кабеля 10...14 мм
Сечение подсоединяемых жил 3х(1-2,5)мм2
Маркировка взрывозащиты 1ExdIIBT4
Класс защиты от поражения электрическим током I
Климатическое исполнение (диапазон рабочих температур) У1, УХЛ1
Исполнение по степени защиты IP65
Вес 4,7...7,0 кг

Структура обозначения, пример заказа

ВАД
СД.Л.
Х
Н2
КО
УХЛ1

Вид климатического исполнения (У1 - для светильника с ЭНСБ.Л., УХЛ1 - для всех остальных ламп)

Шифр отражателя (КО – куполообразный, при отсутствии отражателя индекс не указывается)

Шифр типа крепления (К - на крюке, В - подвесное крепление, Н1 - настенное крепление 30°, Н2 - настенное крепление 90°, П - потолочное крепление, О - крепление на опоре, Т1 - на трубу, Т2 - на трубе с коробкой)

Мощность лампы, Вт

Шифр источника света (СД.Л. - энергосберегающая светодиодная лампа, ЭНСБ.Л. - энергосберегающая компактная люминесцентная лампа, Л.НАК. - лампа накаливания, РТ.Л.ВБ. - ртутная лампа смешанного типа со встроенным балластом)

Обозначение модели

Варианты исполнений

Габарит корпуса

Лампа накаливания
Л.НАК.

Светодиодная лампа

Ртутная лампа со встроенным
балластом РТ.Л.ВБ.

Компактная люминесцентная
лампа ЭНСБ.Л.

Тип патрона

ВАД-125

200 Вт

10, 15 Вт

125, 160 Вт

45 Вт

Е27

ВАД-250

300 Вт

-

250 Вт

-

Е40

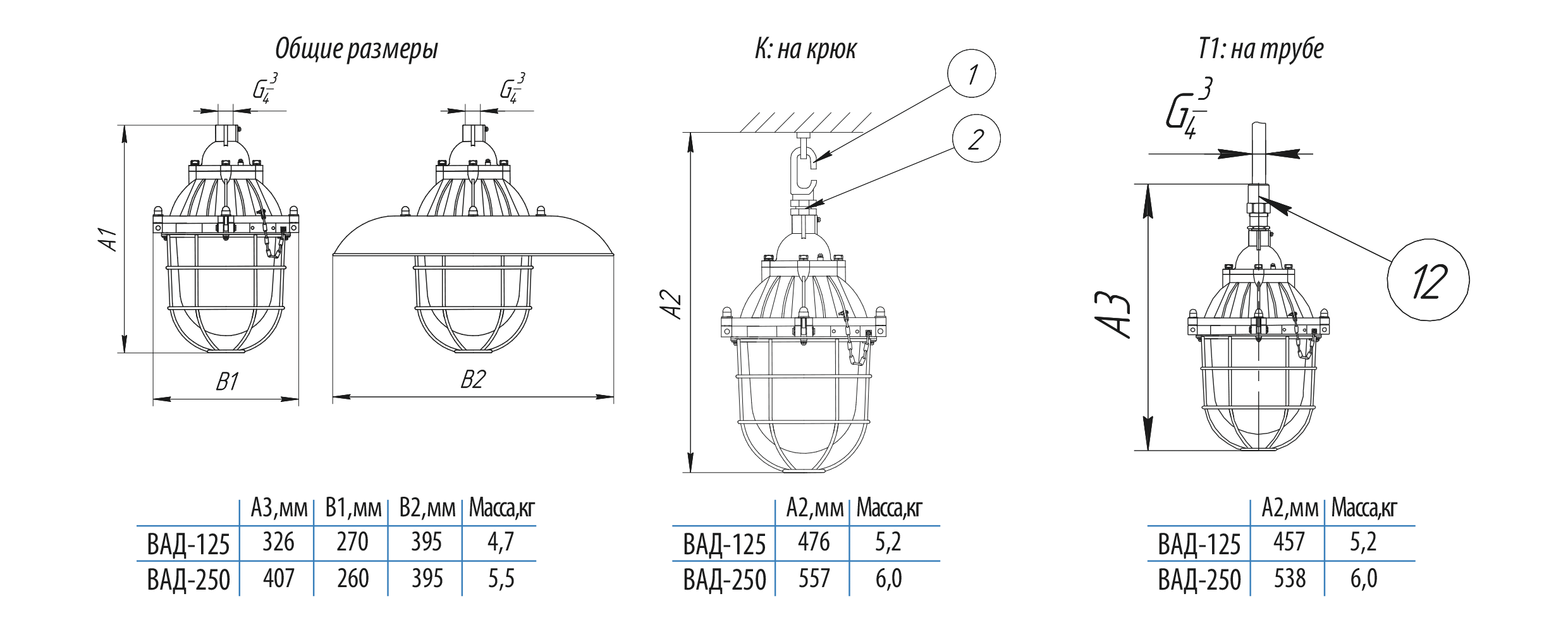

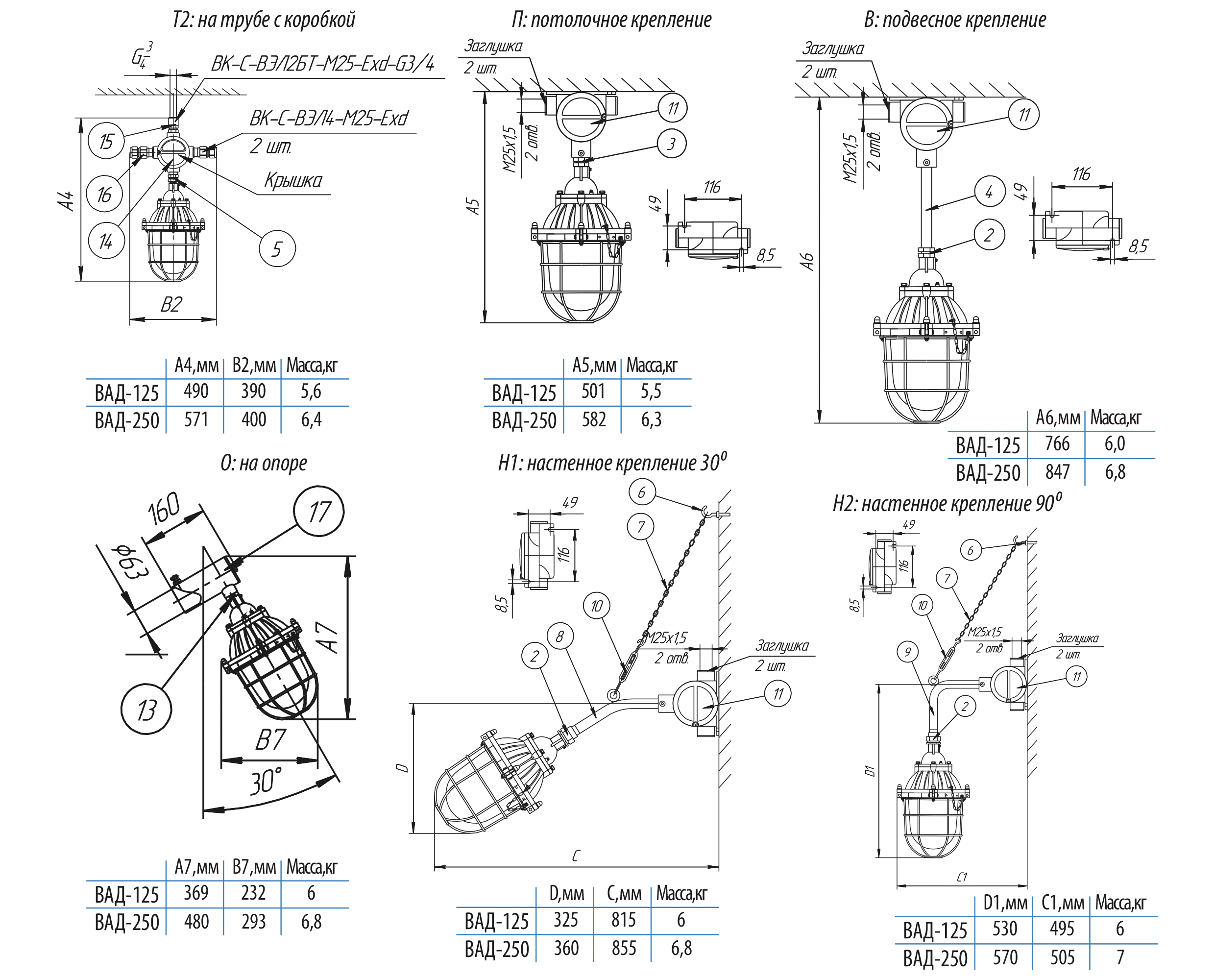

Габаритные и присоединительные размеры светильников ВАД

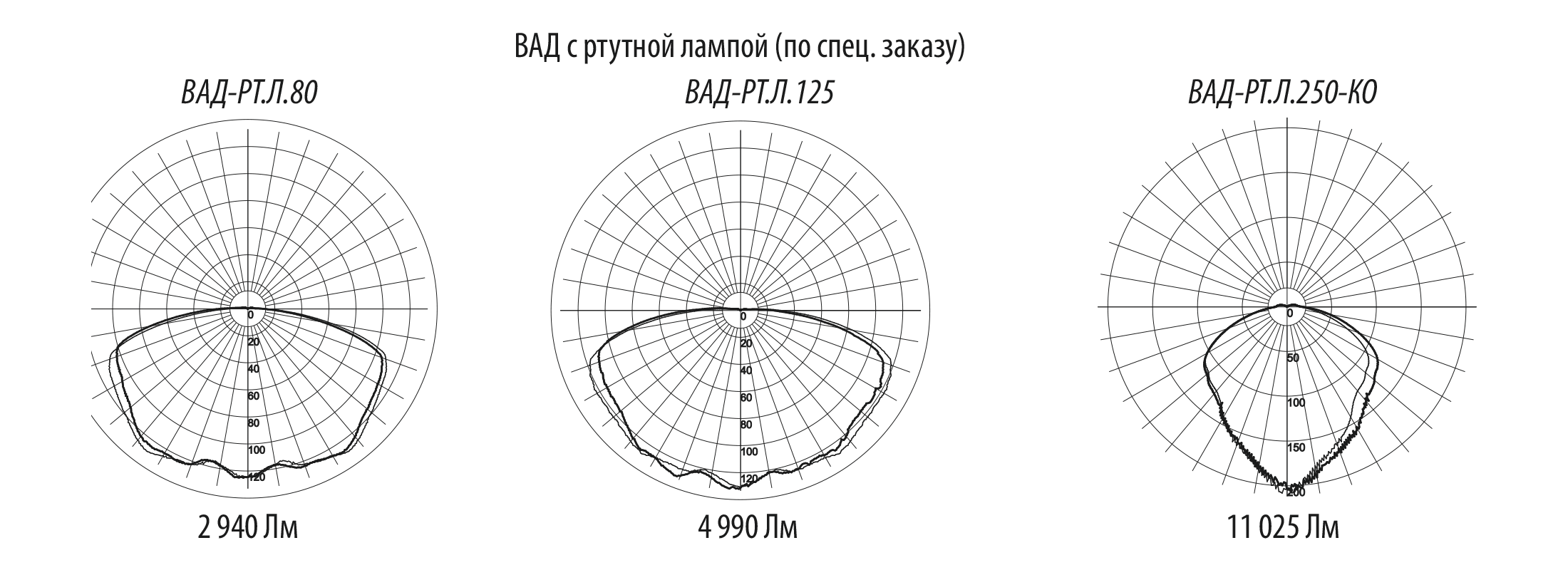

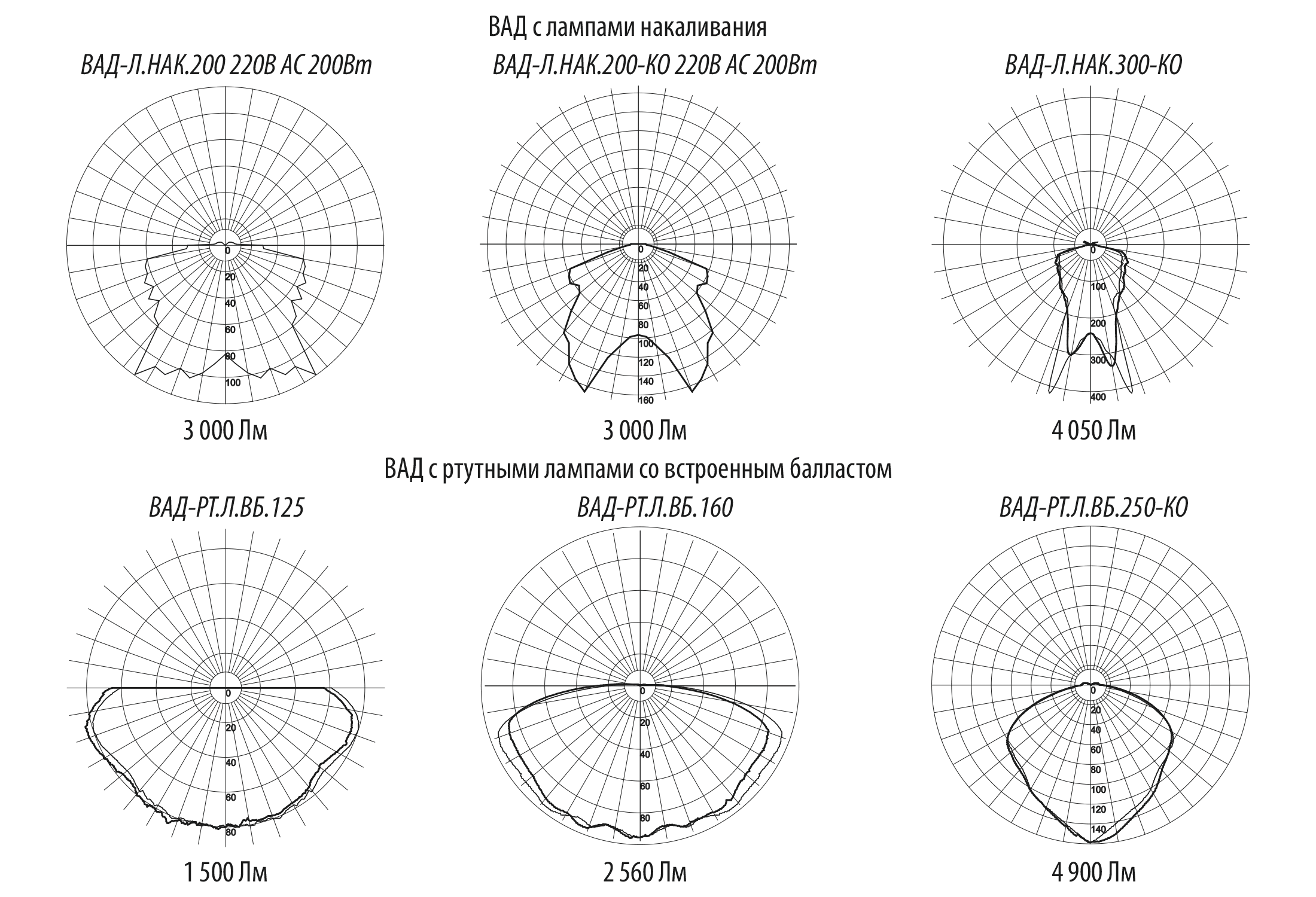

Фотометрические кривые

Стандартный комплект поставки

  • Светильник ВАД поставляется в комплекте с выбранной лампой ЭНСБ, лампой светодиодной и выбранным креплением. Стойка крепления «Опора» заводом не изготавливается.
  • Паспорт.

При заказе светильника нужно учитывать, что в корпусе светильника нарезана резьба G3/4.

Дополнительная комплектация, опции

  • Лампы.
  • Для подвесного крепления В, потолочного крепления П, настенного крепления Н1 и Н2 заказываются кабельные вводы:
    • ВК-Х-ВЭЛ2БМ-М25х1,5-Exd для бронированного кабеля.
    • ВК-Х-ВЭЛ2БТ-М25х1,5-Exd-G3/4” для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
    • ВК-Х-ВЭЛ2БТ-М25х1,5-Exd-G3/4” для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

Если заказчик не оговаривает наличие кабельных вводов, крепления В, П, Н1, и Н2 комплектуются заглушками с резьбой М25х1,5.
