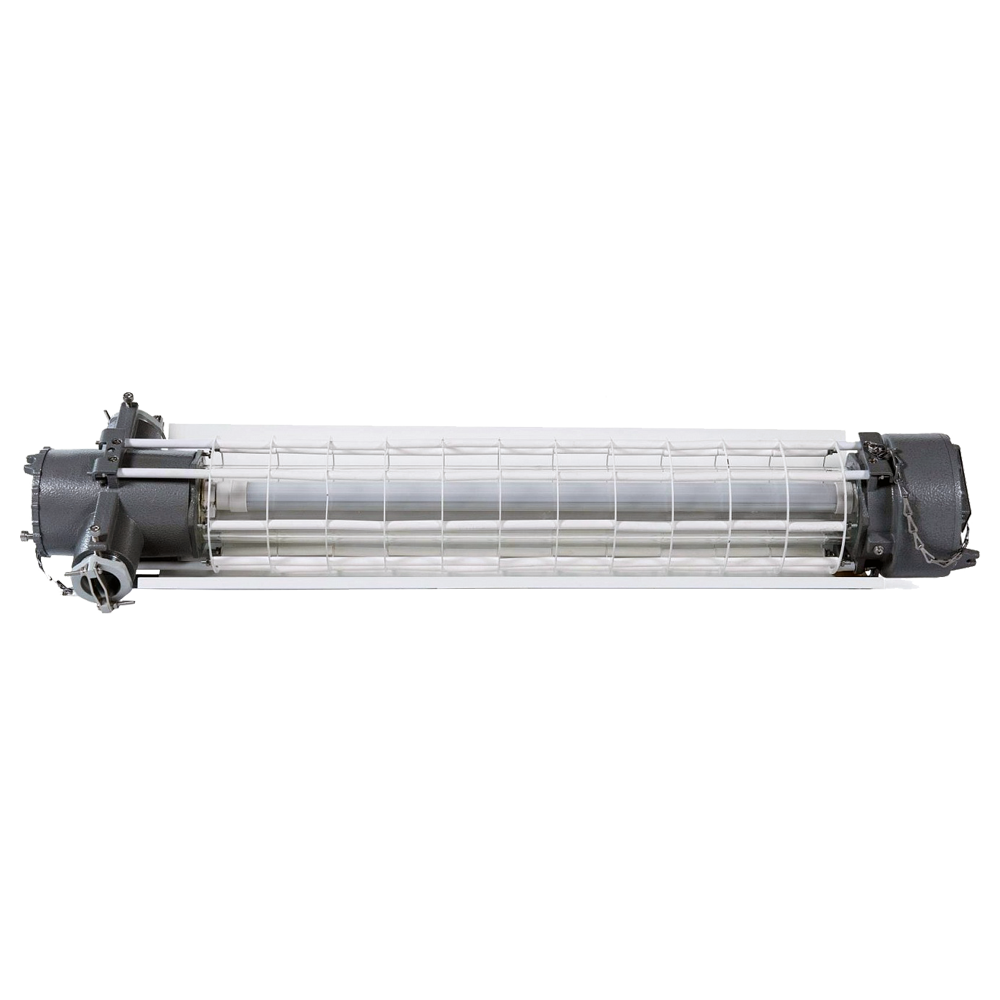

ВЭЛАН55 светильники взрывозащищенные линейные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 127 В, ≈ 220 В

Потребляемая мощность: 9 Вт, 18 Вт, 36 Вт, 58 Вт

Тип источника света: Лампа ртутная НД люминесцентная линейная, Лампа светодиодная

Световой поток: 795 лм, 1060 лм, 1314 лм, 1640 лм, 2310 лм, 2610 лм, 2860 лм, 3760 лм

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные светильники ВЭЛАН55 применяются для освещения объектов горнодобывающей, нефтехимической промышленности. Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты.

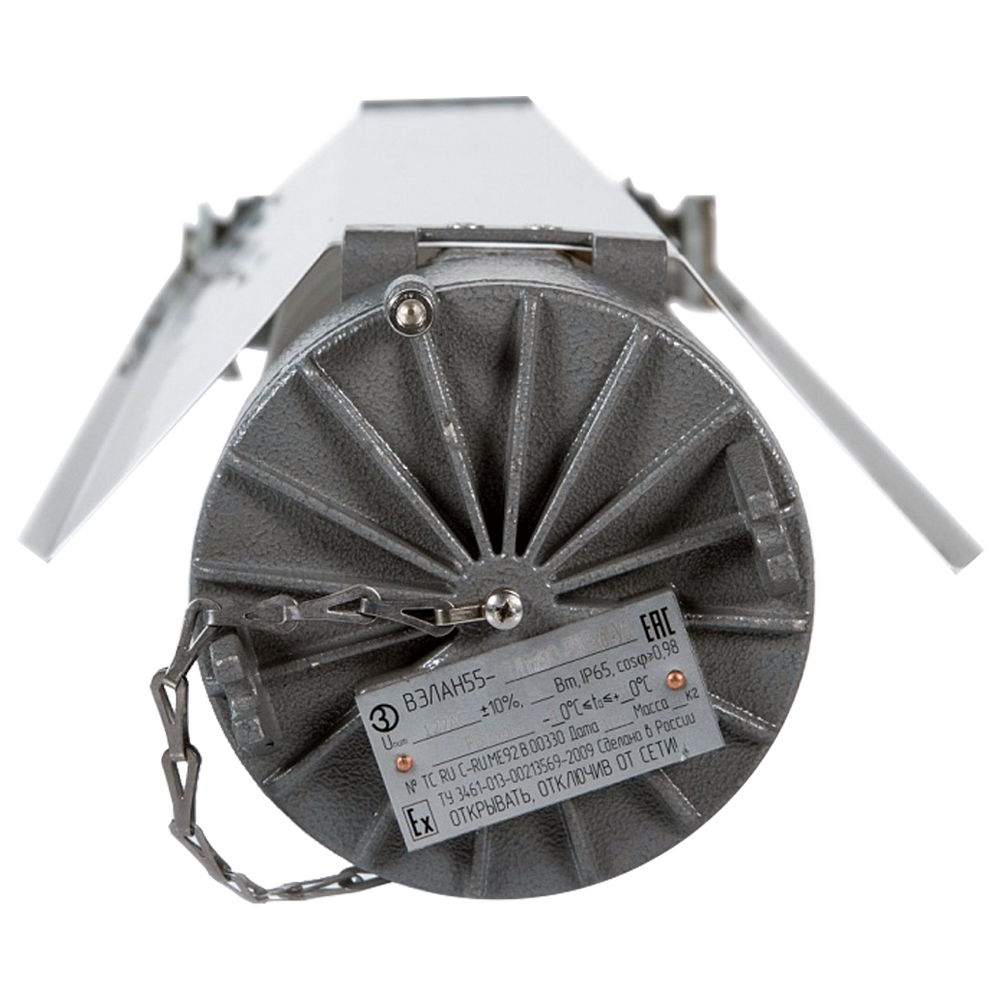

Материал корпуса осветительных приборов ВЭЛАН55 - модифицированный алюминиевый сплав с порошковым покрытием. Светопропускающий элемент изготовлен из ударопрочного боросиликатного стекла. Корпус цилиндрической формы разделен на два отделения (ввода и схемотехники), соединенных между собой с помощью резьбовой втулки, залитой компаундом.

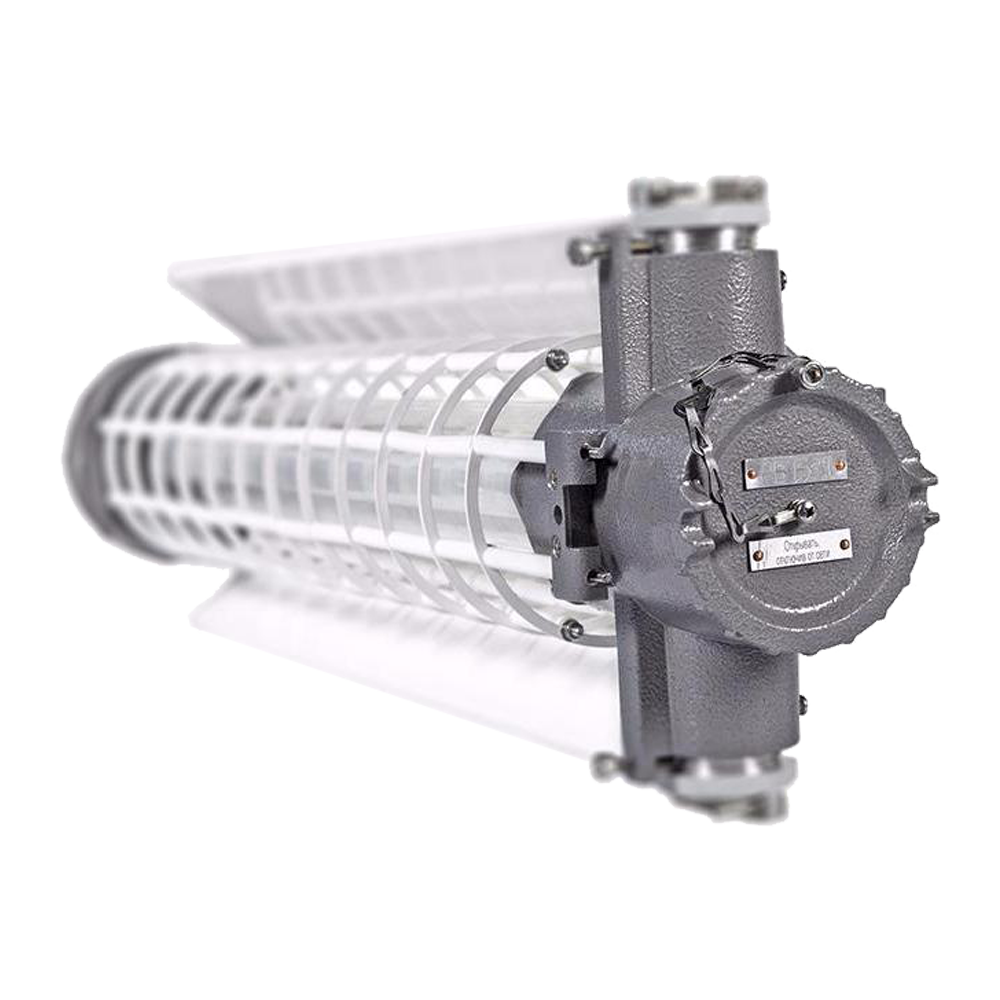

Схемотехника светильников ВЭЛАН55 с лампой и электронным пускорегулирующим аппаратом (ЭПРА) размещены в отделении схемотехники. В отделении ввода размещены клеммы для подключения питания и два отверстия под кабельные вводы. В заводской комплектации светильник поставляется с одним кабельным вводом и одной заглушкой. Заземление светильника обеспечивается внутренними и наружными болтами заземления, возле каждого зажима нанесен знак заземления. Защитная решетка изготовлена из оцинкованной или нержавеющей стали.

Технические характеристики

Коэффициент мощности >0,95
Тип патрона G13
Материалы изготовления Коррозионностойкий модифицированный алюминиевый сплав. Термостойкое ударопрочное боросиликатное стекло. Порошковое покрытие
Способ крепления или установки Потолочное крепление (П), на рым-болтах (Р)
Электроподключение Подключение к клеммам двумя кабельными вводами с резьбой G1¼”
Диаметр подводимого кабеля 19...31 мм
Сечение подсоединяемых жил 3х(4-6) мм2
Наличие пускорегулирующего устройства ЭПРА
Маркировка взрывозащиты 1ExdIICT6, PBExdI
Класс защиты от поражения электрическим током I
Климатическое исполнение (диапазон рабочих температур) У1, У5, УХЛ1
Исполнение по степени защиты IP65
Вес 9,6...33,0 кг

Структура обозначения, пример заказа

ВЭЛАН55
СД.Л.
2
18
Р
1ExdIICT6
УХЛ1

Вид климатического исполнения (У1 - для светильников с люминесцентными лампами, УХЛ1 - для светильников со светодиодными лампами, У5 - для светильника в шахтном исполнении)

Маркировка взрывозащиты (РВ ExdI, 1ExdIICT6)

Шифр типа крепления (П - потолочное, Р - на рым-болтах)

Мощность лампы, Вт (18, 36,58 - люминесцентная лампа; 9, 18 - светодиодная лампа)

Количество ламп (1 или 2)

Шифр источника света (СД.Л. - светодиодная лампа, для люминесцентных ламп индекс не указывается)

Обозначение модели

Варианты исполнений

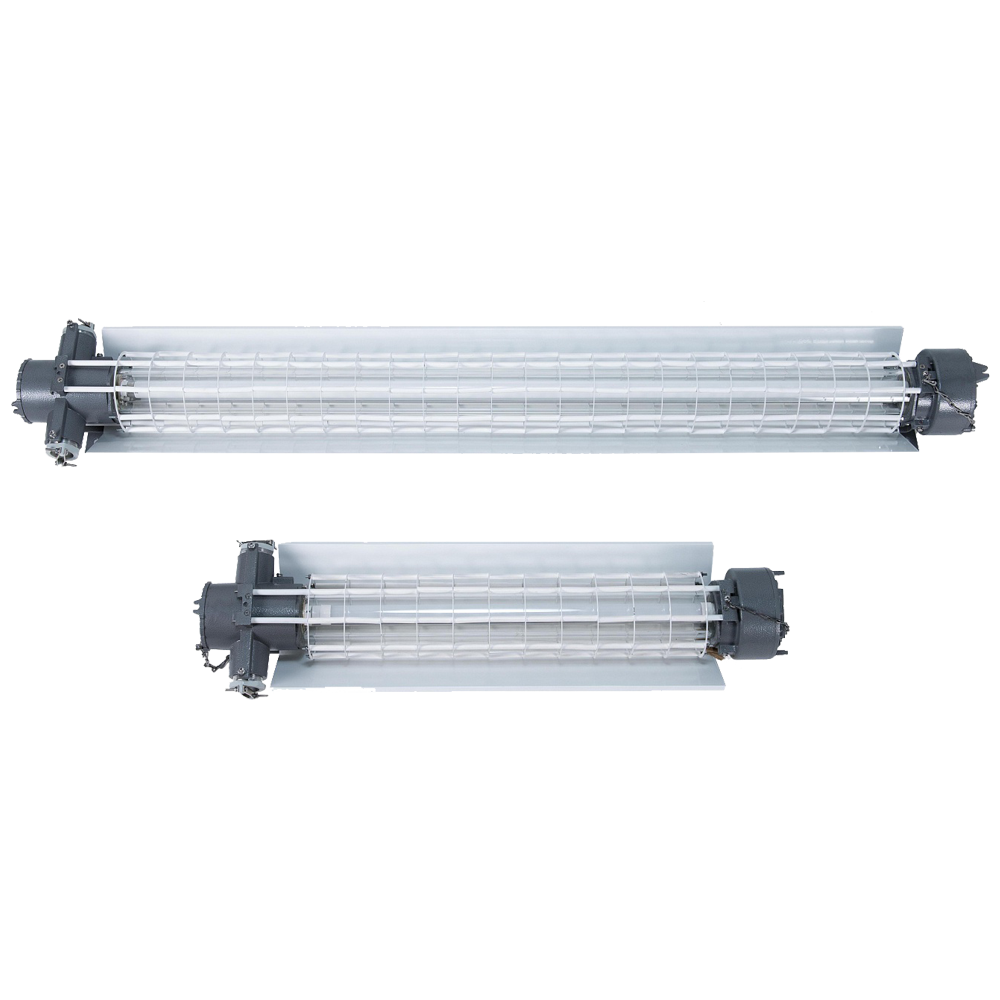

Варианты исполнений светильников ВЭЛАН55

Наименование

L, мм

L1, мм

Масса, кг

ВЭЛАН55-1х18 П-У1

855

670

9,6

ВЭЛАН55-1 х36 П-У1

1465

1280

12,8

ВЭЛАН55-1 х58 П-У1

1765

1580

16

ВЭЛАН55-2х18 П-У1

855

670

19

ВЭЛАН55-2х36 П-У1

1465

1280

26

ВЭЛАН55-2х58 П-У1

1765

1580

33

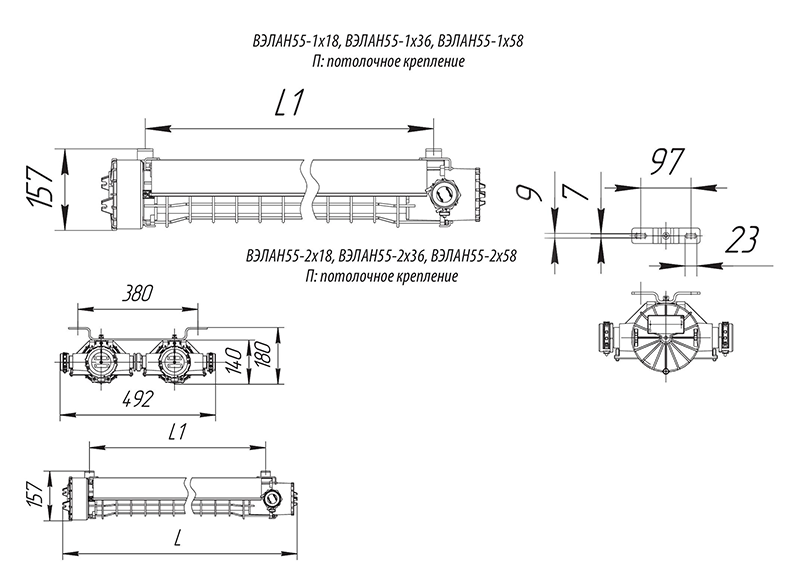

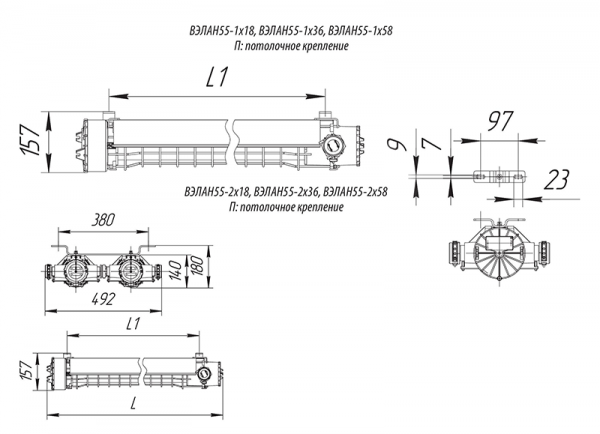

Габаритные и присоединительные размеры линейных светильников ВЭЛАН55

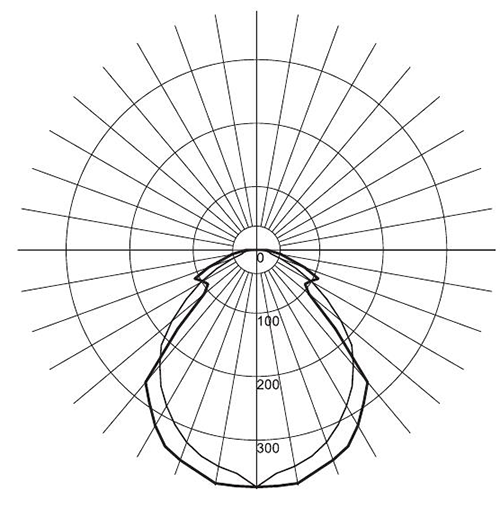

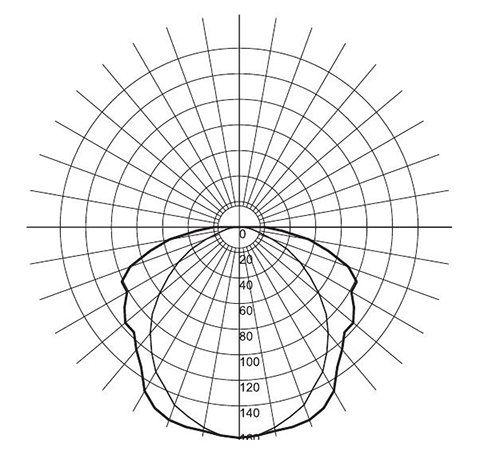

Фотометрические кривые

Линейная люминесцентная лампа Линейная светодиодная лампа



Наименование

Мощность, Лм

ВЭЛАН55-1х18

1060

ВЭЛАН55-1х36

2610

ВЭЛАН55-2х18

2310

ВЗЛАН55-2хЗб

3760

ВЗЛАН55-СД.Л.1х9

795

ВЭЛАН55-СД.Л.2х9

1314

ВЭЛАН55-СД.Л.1х18

1640

ВЭЛАН55-СД.Л .2x18

2861

Стандартный комплект поставки

  • Светильник ВЭЛАН55. Линейные светодиодные лампы поставляются в комплекте, линейные люминесцентные лампы заказываются отдельно. По умолчанию светильник комплектуется двумя кабельными вводами для небронированного кабеля.
  • Паспорт.

Дополнительная комплектация, опции

  • Кабельные вводы:
    • ВК-Х-ВЭЛ2БМ- G1¼” - Exd для бронированного кабеля.
    • ВК-Х-ВЭЛ2БТ- G1¼”- Exd-G1ј”  для бронированного кабеля в трубе или для присоединения  этого кабеля в металлорукаве с помощью муфты ММРн-32.
  • Кабельные вводы при использовании светильника не в шахте:
    • ВК-Х-ВЭЛ2БМ- G1¼” - Exd для бронированного кабеля.
    • ВК-Х-ВЭЛ2БТ- G1¼” - Exd- G1¼” для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-32.
    • ВК-Х-ВЭЛ2БТ- G1¼” - Exd- G1¼” для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-32.
      При заказе светильника нужно учитывать, что в корпусе светильника нарезана резьба G1¼”.
