ВЭЛ-Д светильники взрывозащищенные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 220 В

Тип источника света: Лампа ртутная НД люминесцентная компактная (КЛЛ)

Световой поток: 1350 лм, 1820 лм

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные светильники ВЭЛ-Д используются совместно с компактными лампами люминесцентного типа (энергосберегающие лампы с патроном GR10q). Применяются для организации дежурного и основного освещения. Данные осветительные приборы имеют маркировку взрывозащиты, позволяющую использовать их в помещениях заводов и складов, в которых возможно возникновение взрывоопасного газа и пыли. Температура эксплуатации: -40...+40°С.

Светильники ВЭЛ-Д имеют встроенный электронный пускорегулирующий аппарат (ПРА), благодаря которому приборы отличаются следующими достоинствами:

  • Увеличенный срок службы ламп, сокращенные расходы на обслуживание.
  • Мерцание ламп, обычно возникающее при включении светильника, полностью исключено (мгновенный запуск).
  • Коэффициент мощности равен cosφ>0,98. Высокий показатель позволяет отказаться от дополнительной установки компенсатора.

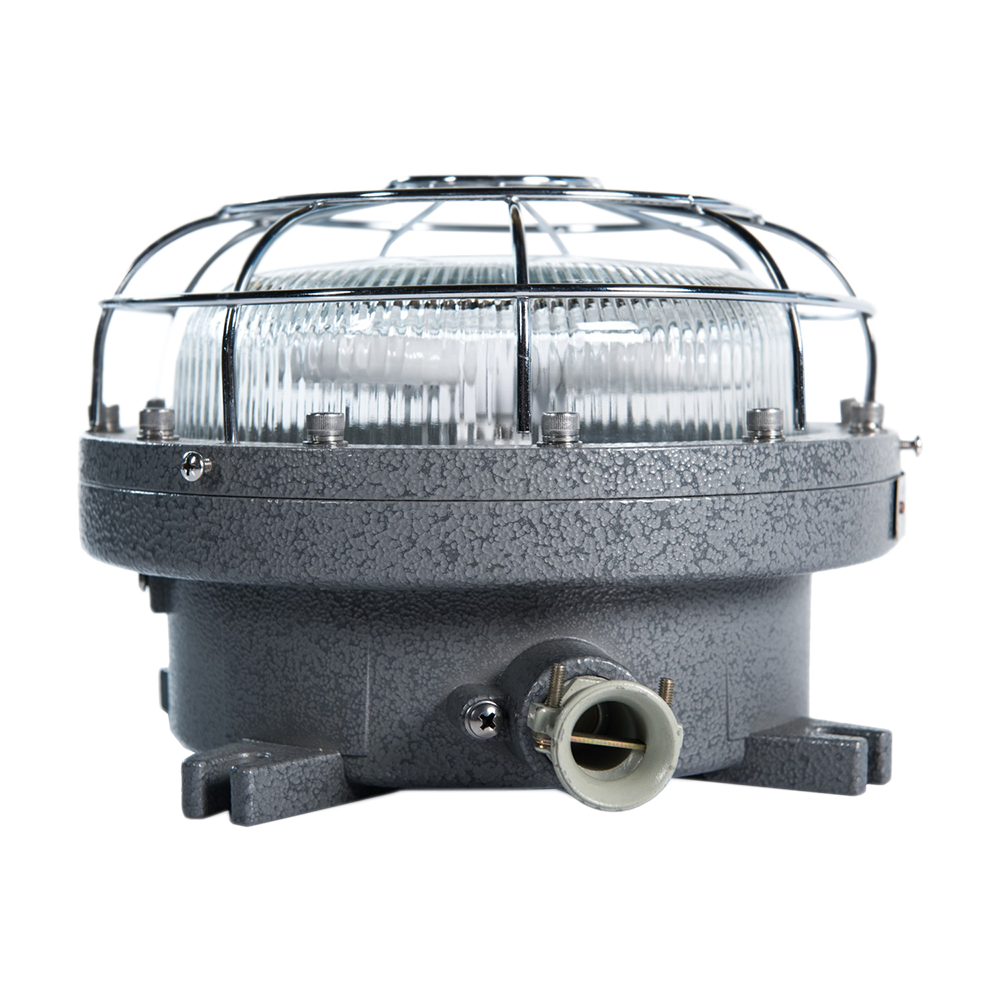

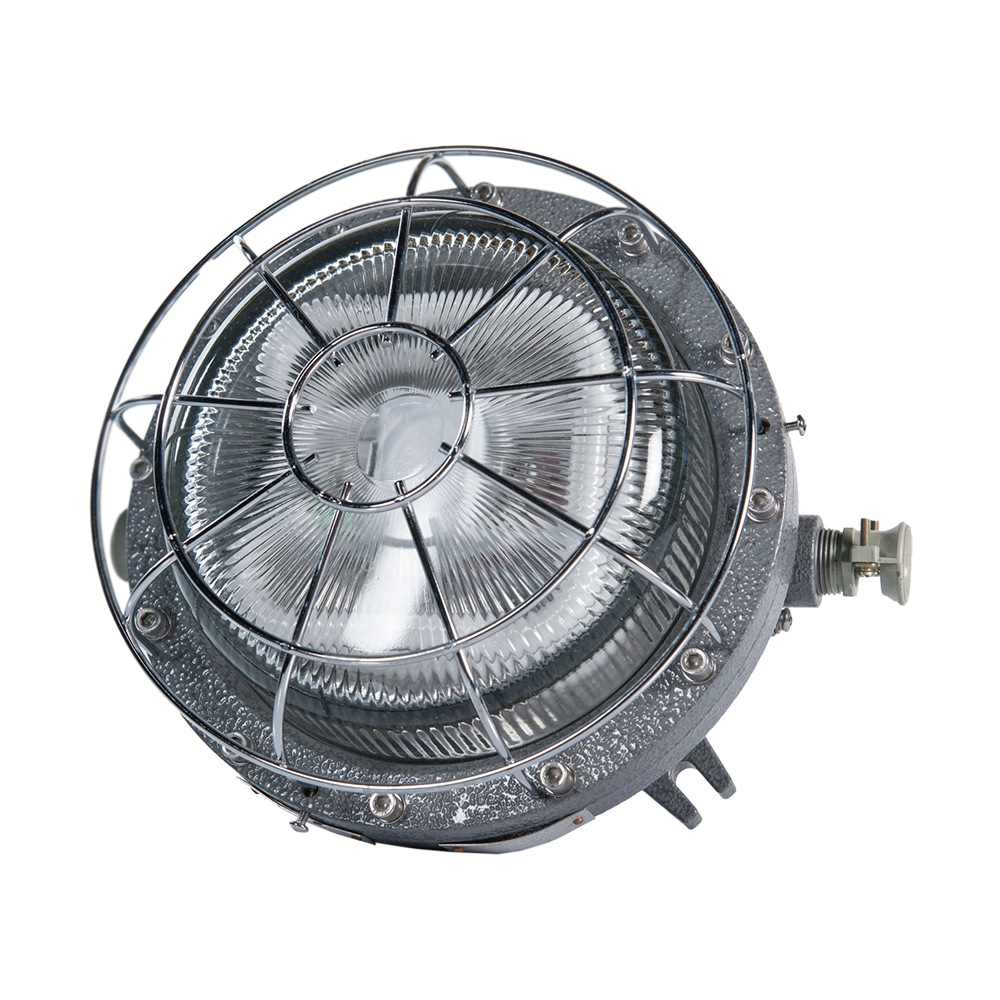

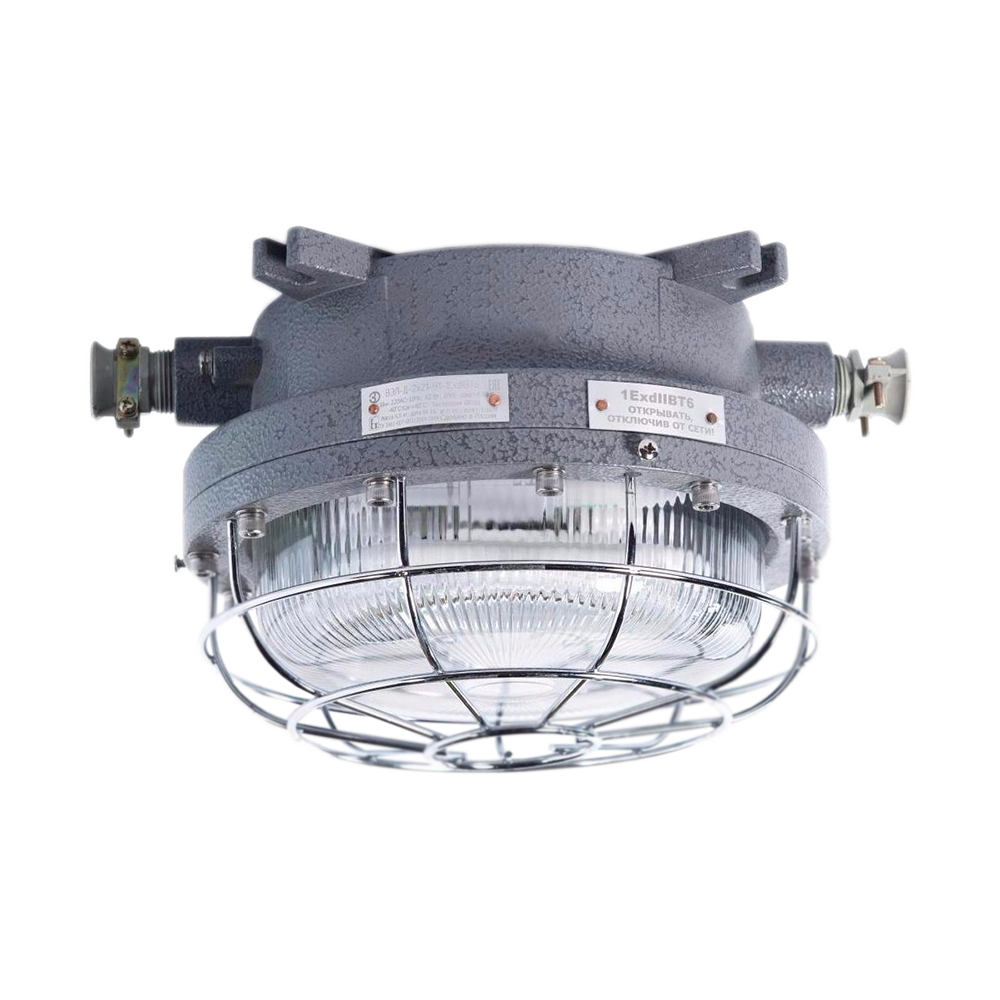

Взрывозащищенный светильник ВЭЛ-Д имеет корпус круглой формы, изготовленный из алюминиевого сплава. Защитный фланец предотвращает выпадение светопропускающего элемента. Схемотехника светильника с лампой и пускорегулирующим аппаратом ПРА размещены в корпусе с видом взрывозащиты «взрывонепроницаемая оболочка». В светильнике ВЭЛ-Д установлены два кабельных вводов для небронированного кабеля питания. Заземление светильника обеспечивается внутренним и наружным болтами заземления. Для защиты светопропускающего элемента дополнительно применяется защитная решетка. Небольшие габаритные размеры позволяют устанавливать светильники с ограниченным пространством и высотой, например, в блочных конструкциях.

Технические характеристики

Коэффициент мощности >0,95
Тип патрона GR10q
Материалы изготовления Алюминиевый сплав
Электроподключение Подключение к клеммам кабельным вводом с резьбой G3/4
Диаметр подводимого кабеля 10...14 мм
Сечение подсоединяемых жил 3х(1-2,5)мм2 (L+N+PE)
Наличие пускорегулирующего устройства ПРА
Маркировка взрывозащиты 1ExdIIBT6
Класс защиты от поражения электрическим током I
Климатическое исполнение (диапазон рабочих температур) У1
Исполнение по степени защиты IP65
Вес 5,6 кг

Структура обозначения, пример заказа

ВЭЛ-Д
1
Х
У1
1ExdIIBT6

Маркировка взрывозащиты

Вид климатического исполнения

Мощность лампы, Вт

Количество ламп (1 или 2)

Обозначение модели

Варианты исполнений

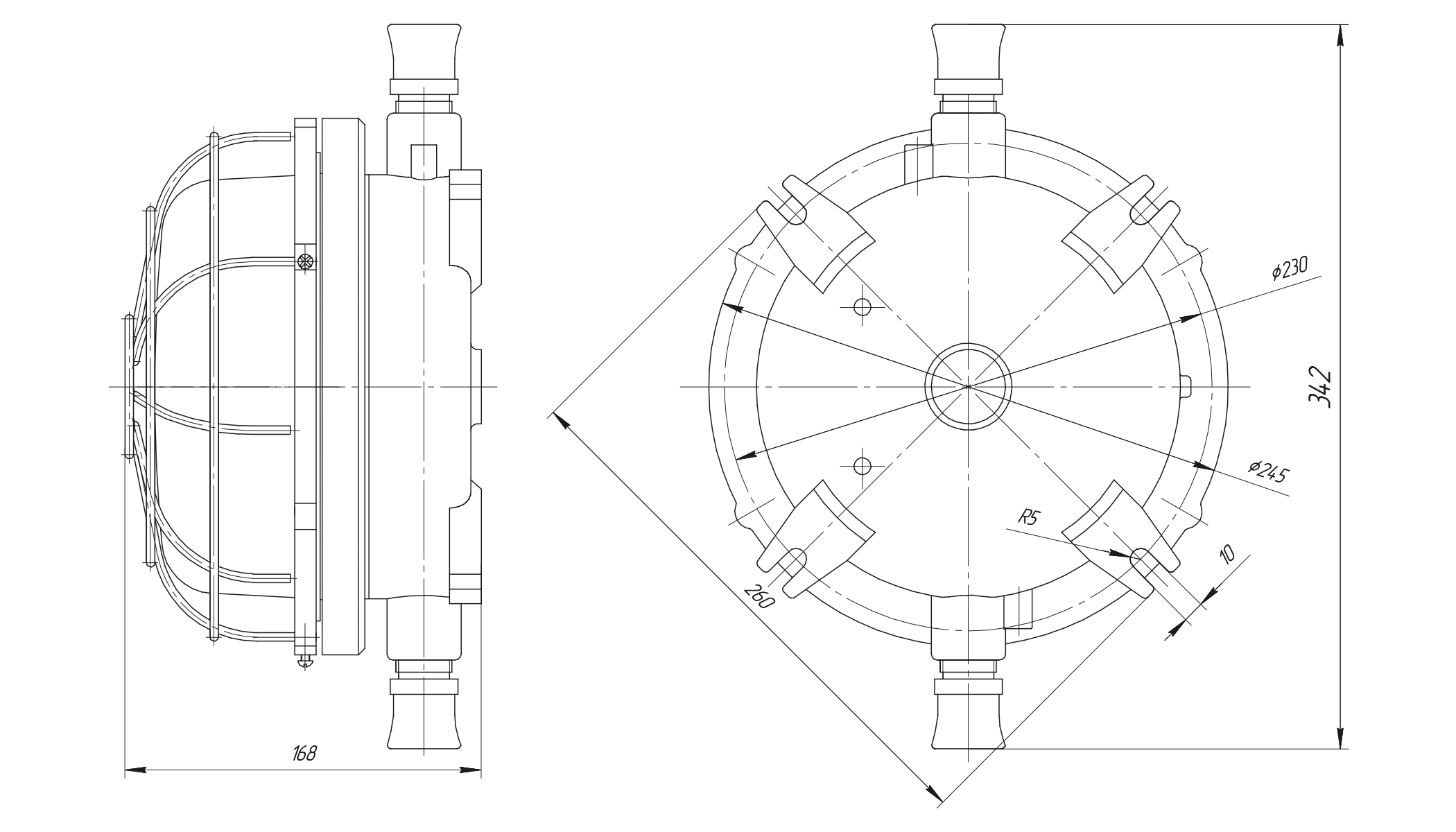

Габаритные и присоединительные размеры светильников ВЭЛ-Д

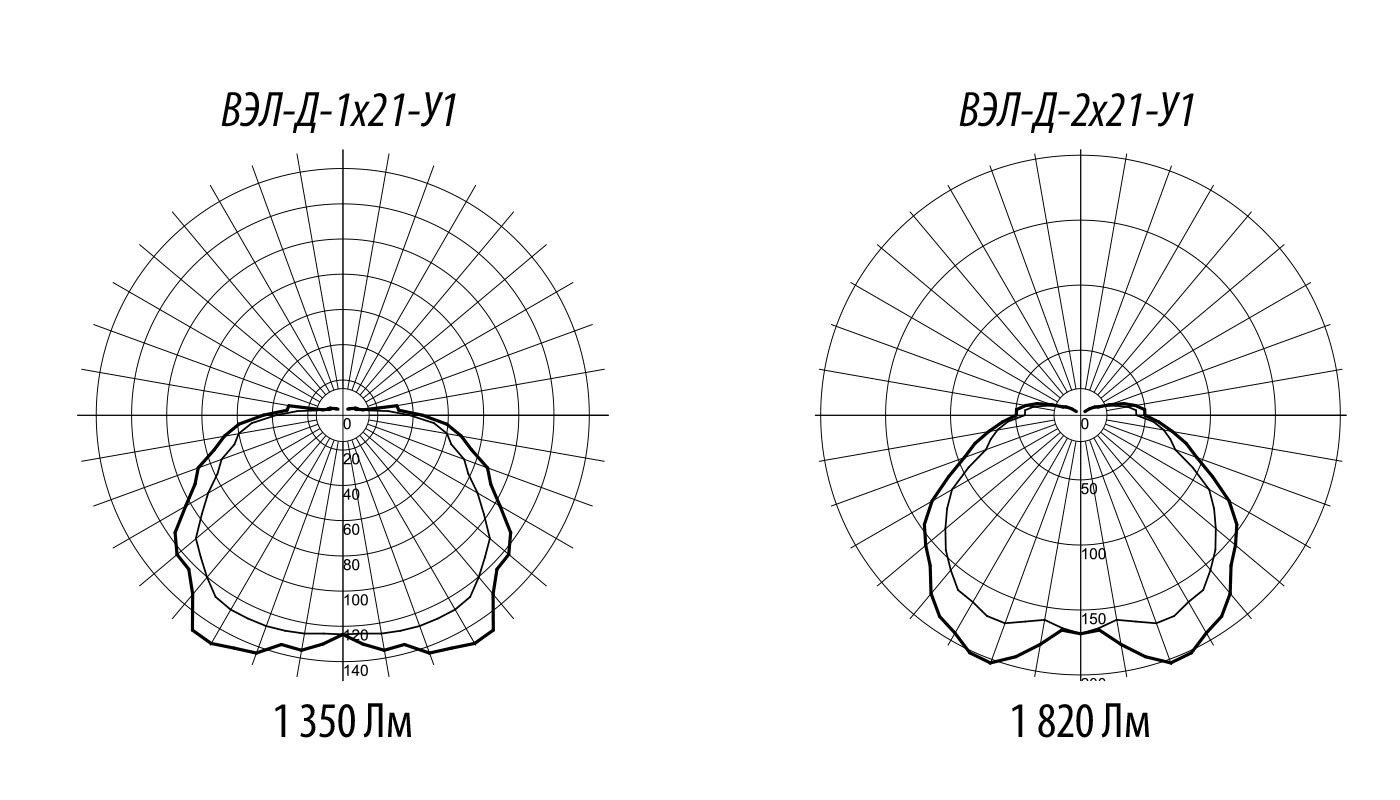

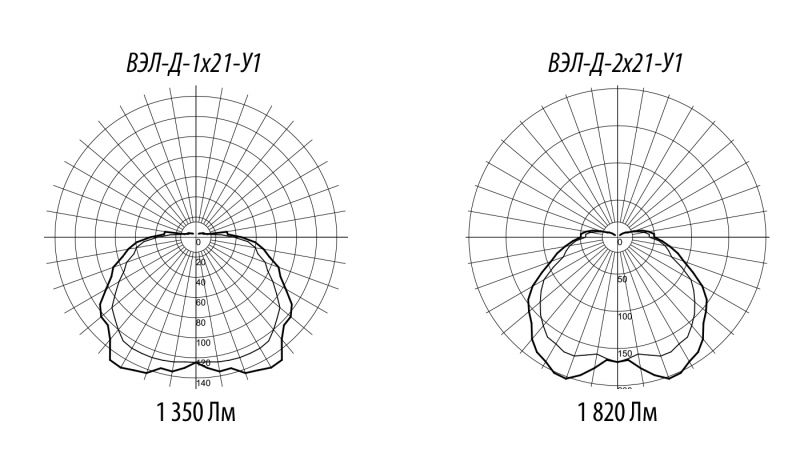

Фотометрические кривые

Стандартный комплект поставки

  • Светильник ВЭЛ-Д поставляется в комплекте с двумя кабельными вводами для небронированного кабеля, компактные люминесцентные лампы с патроном GR10q заказываются отдельно.
  • Паспорт.

При заказе светильника нужно учитывать, что в корпусе светильника нарезана резьба G3/4.

Дополнительная комплектация, опции

  • Лампы.
  • Вместо кабельного ввода, устанавливаемого по умолчанию:
    • ВК-Х-ВЭЛ2БМ-G3/4-Exd для бронированного кабеля.
    • ВК-Х-ВЭЛ2БТ-G3/4-Exd-G3/4 для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
    • ВК-Х-ВЭЛ2БТ-G3/4-Exd-G3/4 для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
