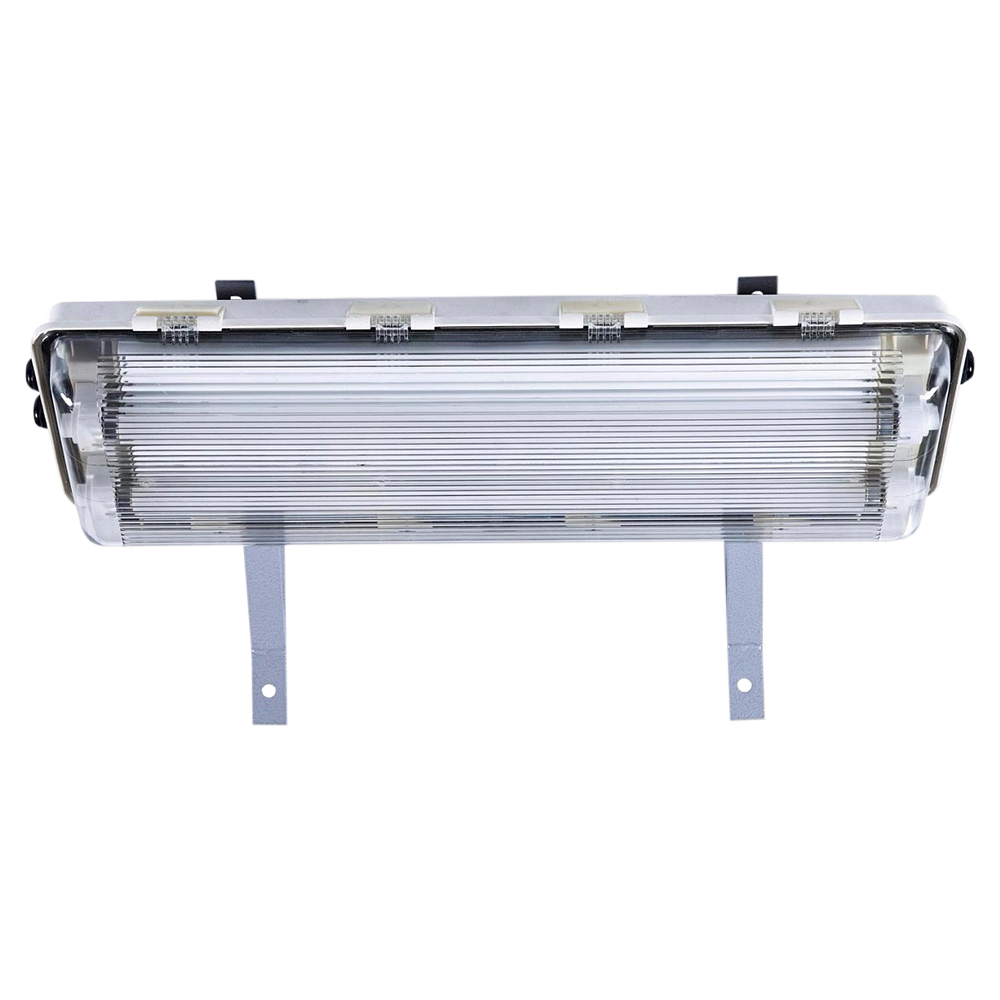

ВЭЛ51-П-СД.Л светильники взрывозащищенные светодиодные линейные в пластиковом корпусе

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 220 В

Потребляемая мощность: 9 Вт, 18 Вт

Тип источника света: Лампа светодиодная

Цена (без учета НДС): По запросу руб.

Описание

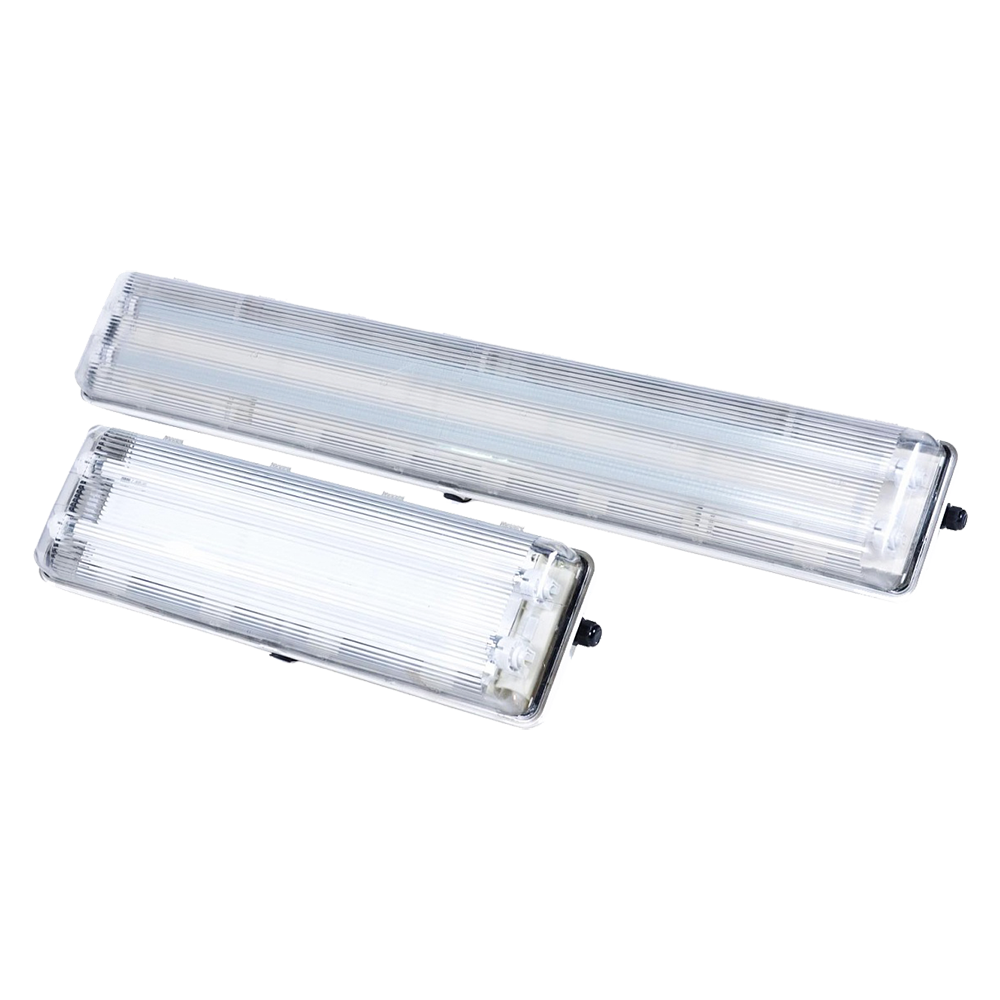

Линейные светильники в пластиковом корпусе ВЭЛ51-П-СД.Л предназначены для организации освещения взрывоопасных мест на заводах и внутренних производственных и складских помещений, а также других мест, где возможно возникновение взрывоопасного газа и пыли.

Взрывозащищенные светильники ВЭЛ51-П-СД.Л используются совместно со светодиодными лампами, которые являются качественной заменой люминесцентных ламп мощность 18 и 36 Вт.

Особенности светильников ВЭЛ51-П-СД.Л:

  • Легкий и прочный пластиковый корпус с взрывозащитой вида «е».
  • Дополнительная взрывозащита элементов светильника, размещенных внутри корпуса.
  • Дополнительная безопасность - при открытии защитной крышки происходит отключение питания.

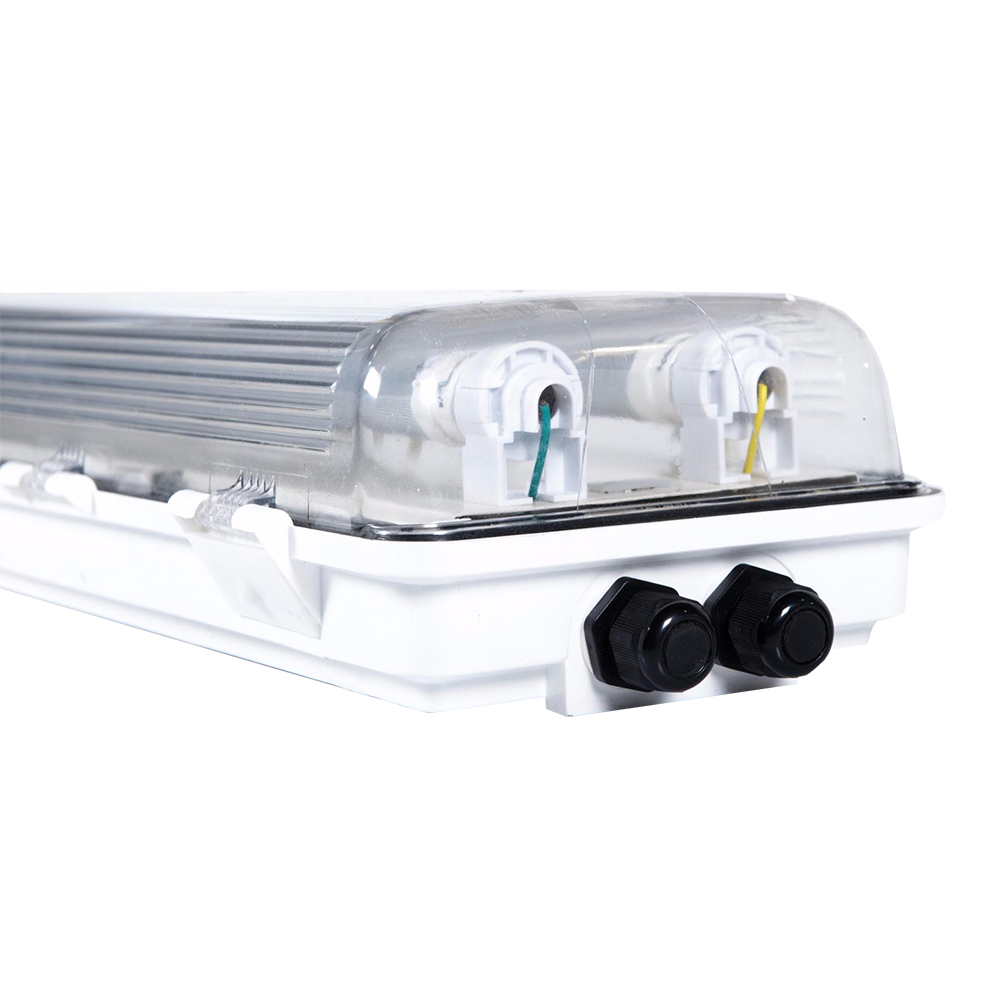

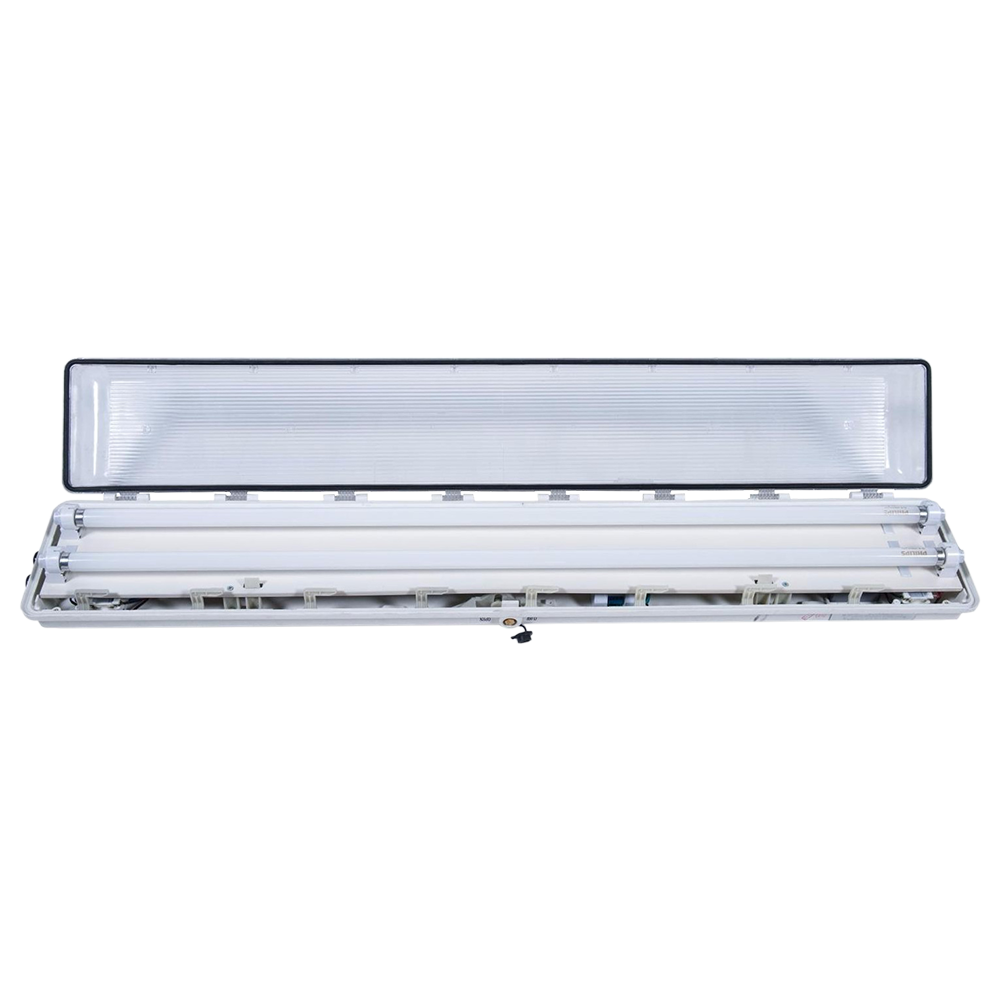

Взрывозащищенный линейный светильник ВЭЛ51-П-СД.Л имеет конструкцию в виде прямоугольного пластмассового корпуса, панель с лампами размещена под крышкой. Крышка светильника открывается при помощи специального ключа. На светильнике установлено два кабельных вводов для транзитной прокладки кабеля питания. В кабельных вводах по умолчанию находятся заглушки. При открытии крышки происходит отключение питания всех полюсов па­трона осветительного прибора, при этом отключающее устройство исключает возможность непреднамеренной подачи напряжения при случайном ручном воздействии на него.

Технические характеристики

Тип патрона G13
Материалы изготовления Пластик
Способ крепления или установки Потолочное (П), на опоре (О), подвесное на цепи (Ц), подвесное (В), настенное (Н)
Электроподключение Подключение к клеммам кабельным вводом с резьбой М25х1,5
Диаметр подводимого кабеля 9...13 мм
Сечение подсоединяемых жил 3х(1,5-2,5)мм2 (L+N+PE)
Маркировка взрывозащиты 2ExdeIICT6
Класс защиты от поражения электрическим током I
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP66
Вес 5,9...11,8 кг

Структура обозначения, пример заказа

ВЭЛ51-П
СД.Л.
1
18
П
УХЛ1
2ExedmIICT6

Маркировка взрывозащиты

Вид климатического исполнения

Шифр типа крепления (П - потолочное, О - на опоре, Ц - подвесное на цепи, В - подвесное, Н - настенное)

Мощность лампы, Вт (9 Вт (замена люминесцентной лампы 18 Вт), 18 Вт (замена люминесцентной лампы 36 Вт))

Количество ламп (1 или 2)

Шифр источника света (СД.Л. - линейная светодиодная лампа)

Обозначение модели

Варианты исполнений

Габаритные и присоединительные размеры светильников ВЭЛ51-П-СД.Л

Тип/код заказа

Суммарная мощность

Масса, кг

Тип/код заказа

Суммарная мощность

Масса, кг

ВЭЛ51-П-СД.Л.1х9О

9х1

5,8

ВЭЛ51-П-СД.Л.2х9О

9х2

6

ВЭЛ51-П-СД.Л.1х9П

9х1

5,7

ВЭЛ51-П-СД.Л.2х9П

9х2

5,9

ВЭЛ51-П-СД.Л.1х9Н

9х1

6,8

ВЭЛ51-П-СД.Л.2х9Н

9х2

6,9

ВЭЛ51-П-СД.Л.1х9Ц

9х1

7,1

ВЭЛ51-П-СД.Л.2х9Ц

9х2

7,2

ВЭЛ51-П-СД.Л.1х9В

9х1

6,7

ВЭЛ51-П-СД.Л.2х9В

9х2

6,8

Тип/код заказа

Суммарная мощность

Масса, кг

Тип/код заказа

Суммарная мощность

Масса, кг

ВЭЛ51-П-СД.Л.1х18О

18х1

10,4

ВЭЛ51-П-СД.Л.2х18О

18х2

10,6

ВЭЛ51-П-СД.Л.1х18П

18х1

10,3

ВЭЛ51-П-СД.Л.2х18П

18х2

10,5

ВЭЛ51-П-СД.Л.1х18Н

18х1

11,3

ВЭЛ51-П-СД.Л.2х18Н

18х2

11,5

ВЭЛ51-П-СД.Л.1х18Ц

18х1

11,6

ВЭЛ51-П-СД.Л.2х18Ц

18х2

11,8

ВЭЛ51-П-СД.Л.1х18В

18х1

11,2

ВЭЛ51-П-СД.Л.2х18В

18х2

11,4

​​

Варианты установки

Стандартный комплект поставки

  • Светильник ВЭЛ51-П-СД.Л, поставляется в комплекте с лампами и выбранным креплением.* По умолчанию светильник комплектуется двумя пластиковыми кабельными вводами для небронированного кабеля.
  • Паспорт.

*Стойка крепления «Опора» заводом не изготавливается.

Дополнительная комплектация, опции

  • Кабельные вводы:
    • ВК-Х-ВЭЛ1БМ-М25х1,5-Exе для бронированного кабеля.
    • ВК-Х-ВЭЛ1БТ-М25х1,5-Exе-G3/4”для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
    • ВК-Х-ВЭЛ1БТ-М25х1,5-Exе-G3/4” для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
