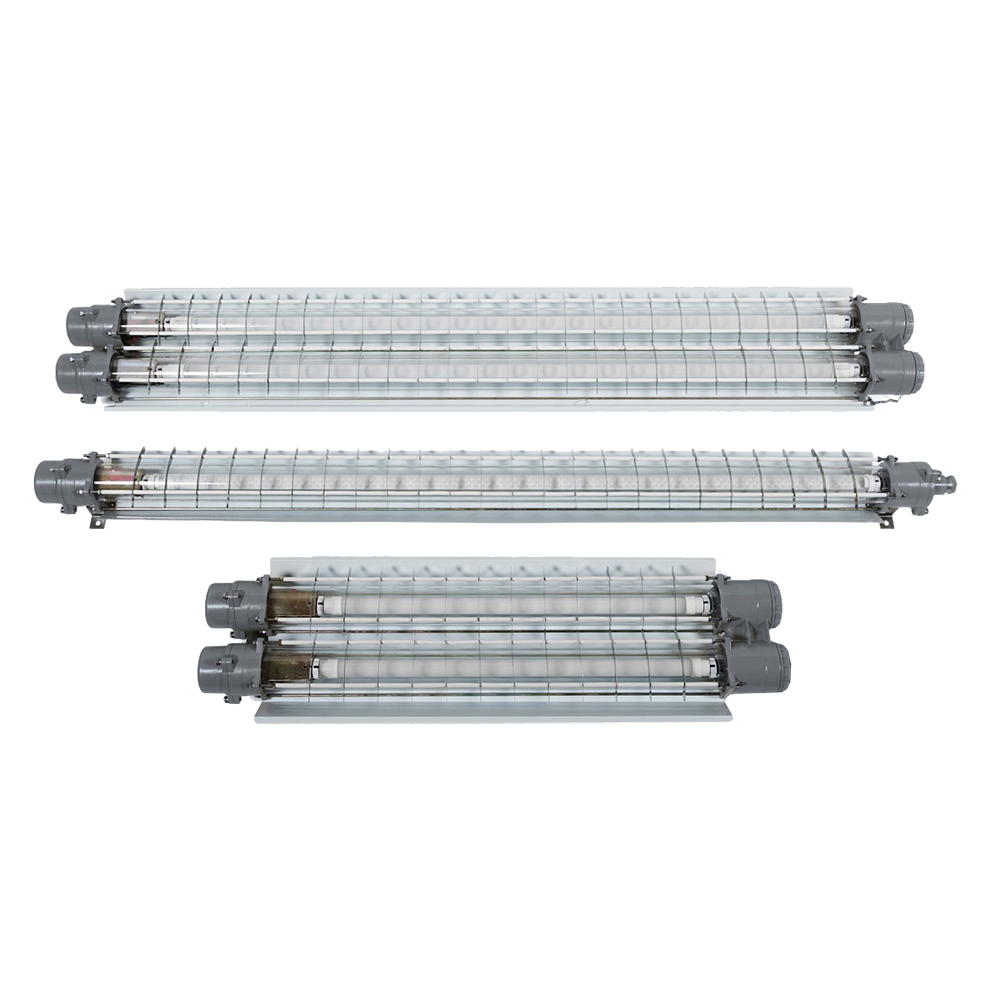

ВЭЛ51 светильники взрывозащищенные линейные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 220 В

Потребляемая мощность: 9 Вт, 18 Вт, 36 Вт

Тип источника света: Лампа ртутная НД люминесцентная линейная, Лампа светодиодная

Световой поток: 750 лм, 1050 лм, 1300 лм, 1600 лм, 2300 лм, 2600 лм, 2850 лм, 3750 лм

Цена (без учета НДС): По запросу руб.

Описание

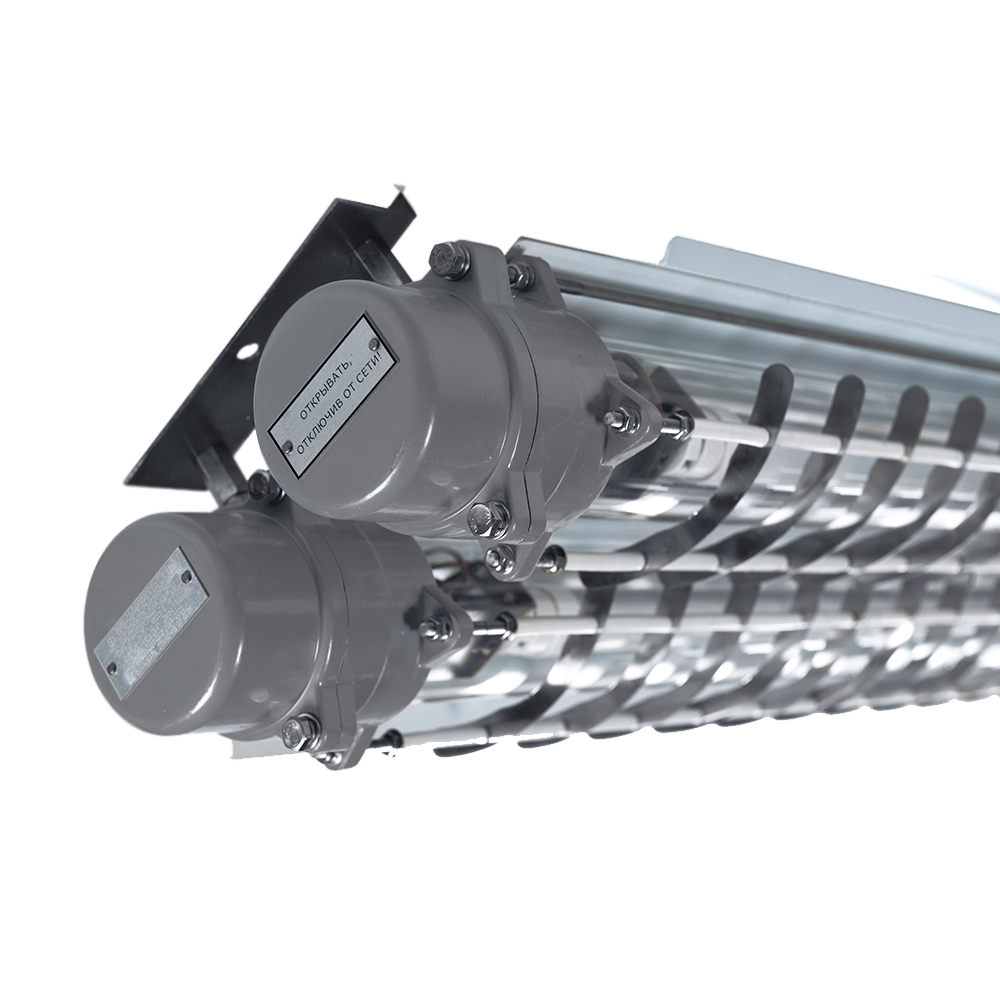

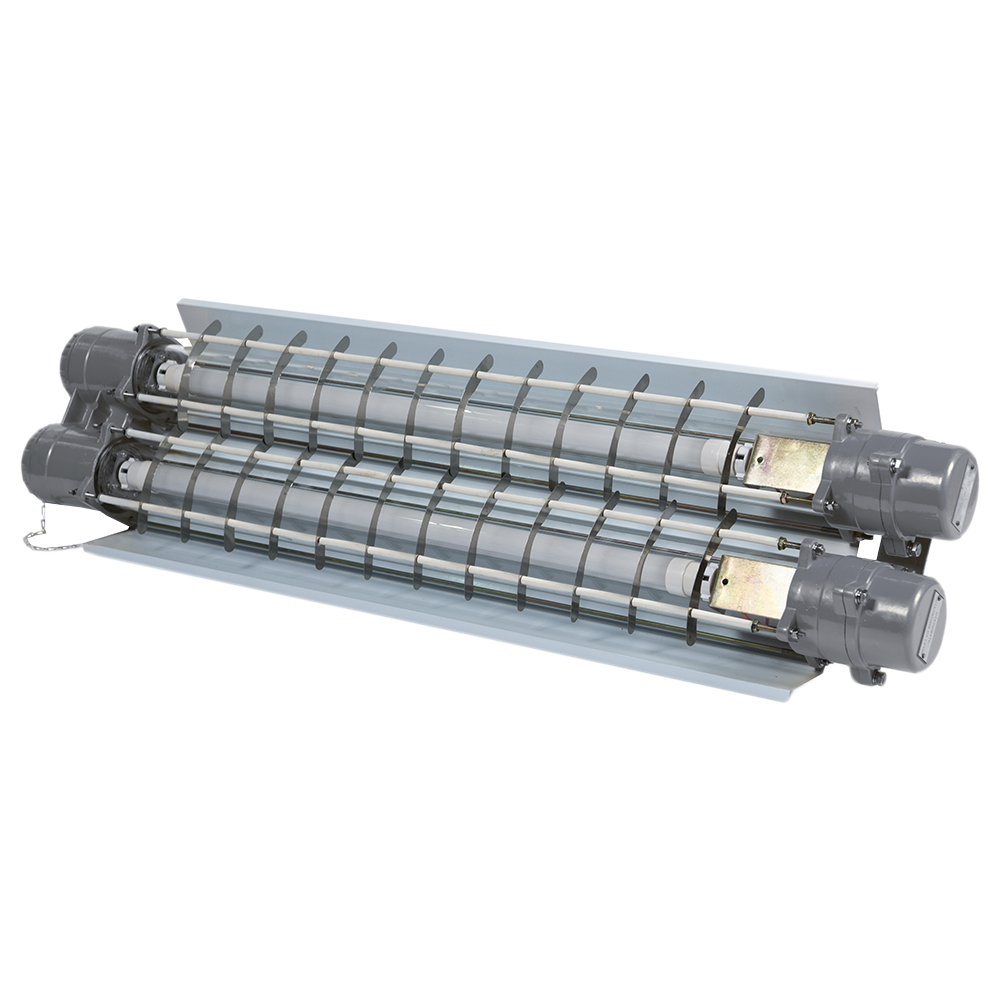

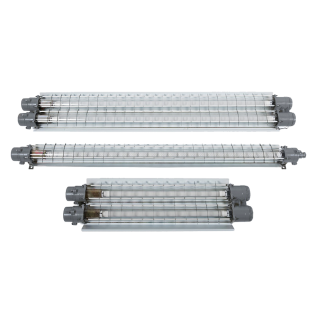

Взрывозащищенные линейные светильники ВЭЛ51 предназначены для освещения рабочего пространства на заводах, производственных, складских помещений и т.д. Данный осветительный прибор имеет взрывозащищенную конструкцию, поэтому его применение возможно во взрывоопасных зонах, а также других местах, где есть риск возникновения взрывоопасного газа или пыли. В качестве источника света могут использоваться линейные люминесцентные лампы или линейные светодиодные лампы (патрон G13).

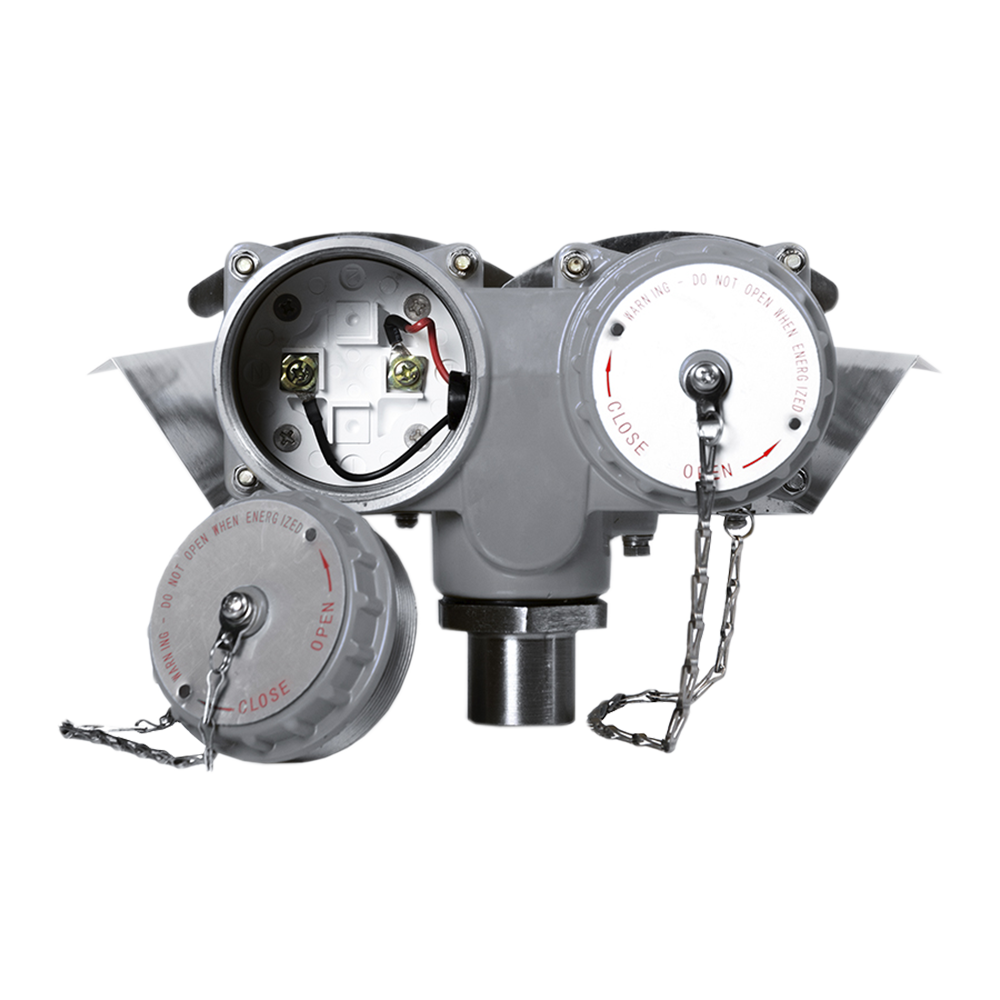

Конструкция взрывозащищенного светильника ВЭЛ51 обеспечивает легкое и быстрое подключение к сети переменного тока, а также возможность быстро заменить вышедшую из строя лампу.

Лампы линейного светильника ВЭЛ51 закреплены внутри особой рамы, образованной из элементов корпуса и ряда перегородок из нержавеющей стали, позволяющих защитить стекло от механических воздействий.

Технические характеристики

Коэффициент мощности >0,85 для однолампового светильника
>0,92 для двухлампового светильника
Тип патрона G13
Материалы изготовления Нержавеющая сталь
Способ крепления или установки Потолочное крепление (П), монтаж на цепи (Ц) только для ВЭЛ51-1х18 и ВЭЛ51-1х36, подвесное крепление (В), монтаж на опоре (О), настенный монтаж (Н) только для ВЭЛ51-2х18 и ВЭЛ51-2х36
Электроподключение Подключение к клеммам кабельным вводом с резьбой М25 (ВЭЛ51-2х18, ВЭЛ51-2х36 (крепления Н и О)), для остальных светильников резьба G3/4
Диаметр подводимого кабеля 10...14 мм
Сечение подсоединяемых жил 3х(1,5-2,5)мм2 (L+N+PE)
Наличие пускорегулирующего устройства ПРА
Маркировка взрывозащиты 1ExdIICT6
Класс защиты от поражения электрическим током I
Климатическое исполнение (диапазон рабочих температур) У1, УХЛ1
Исполнение по степени защиты IP65
Вес 7,3...12,5 кг

Структура обозначения, пример заказа

ВЭЛ51
СД.Л.
1
9
П
УХЛ1
1ExdIIСT6

Маркировка взрывозащиты

Вид климатического исполнения (У1 - для светильников с люминесцентными лампами, УХЛ1 - для светильников со светодиодными лампами)

Шифр типа крепления (П - потолочное крепление, Ц - монтаж на цепи (только для ВЭЛ51-1х18 и ВЭЛ51-1х36), В - подвесное крепление, О - монтаж на опоре, Н - настенный монтаж (только для ВЭЛ51-2х18 и ВЭЛ51-2х36)

Мощность лампы, Вт (линейная люминесцентная лампа 18 Вт или 36 Вт, линейная светодиодная лампа 9 Вт (замена люминесцентной лампы 18 Вт) или 18 Вт (замена люминесцентной лампы 36 Вт))

Количество ламп (1 или 2)

Шифр источника света (СД.Л. - линейная светодиодная лампа, при использовании люминесцентных ламп индекс СД.Л. не указывается)

Обозначение модели

Варианты исполнений

Тип/код заказа

Суммарная мощность

Масса, кг

Тип/код заказа

Суммарная мощность

Масса, кг

ВЭЛ51-1х18П

18х1

3,9

ВЭЛ51-2х18П

18х2

7,6

ВЭЛ51-1х18О

18х1

4,0

ВЭЛ51-2х18О

18х2

7,3

ВЭЛ51-1х18Ц

18х1

4,2

ВЭЛ51-2х18В

18х2

7,9

ВЭЛ51-1х18В

18х1

4,2

ВЭЛ51-2х18Н

18х2

8,5

ВЭЛ51-1х36П

36х1

4,8

ВЭЛ51-2х36П

36х2

12,0

ВЭЛ51-1х36О

36х1

5,0

ВЭЛ51-2х36О

36х2

11,7

ВЭЛ51-1х36Ц

36х1

5,1

ВЭЛ51-2х36В

36х2

12,5

ВЭЛ51-1х36В

36х1

5,1

ВЭЛ51-2х36Н

36х2

12,4

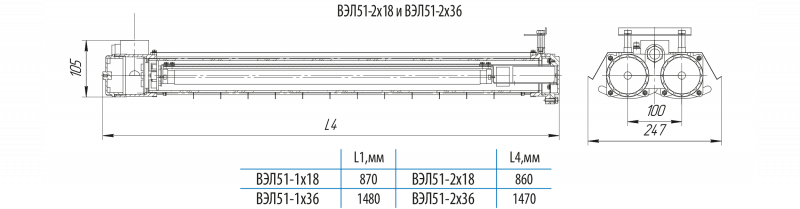

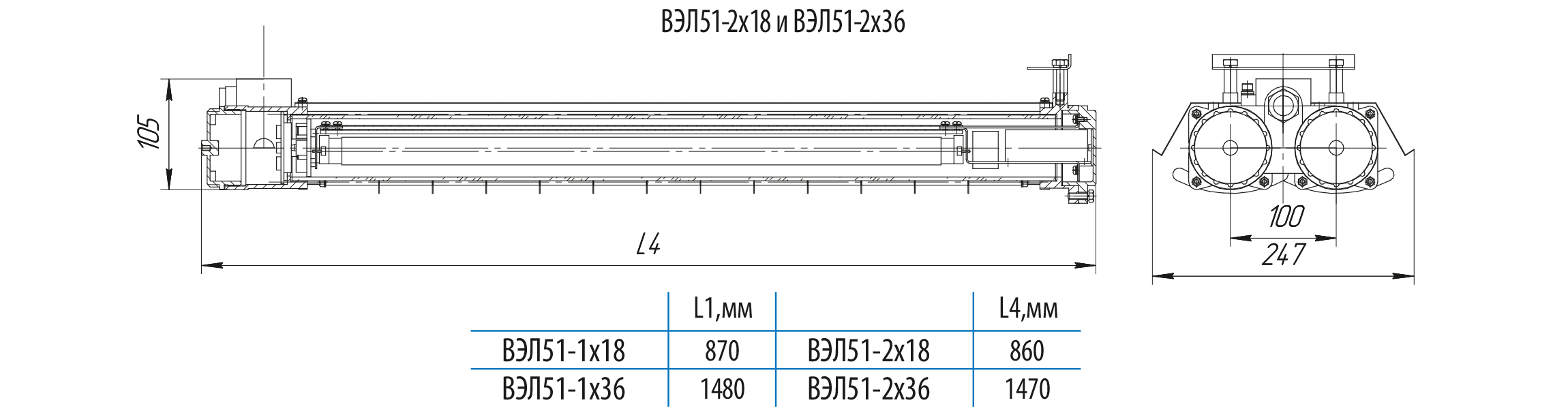

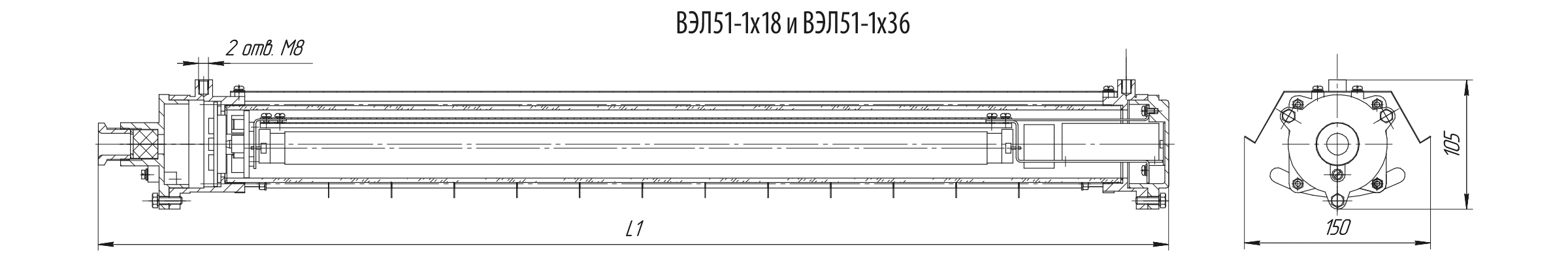

Габаритные и присоединительные размеры светильников ВЭЛ51

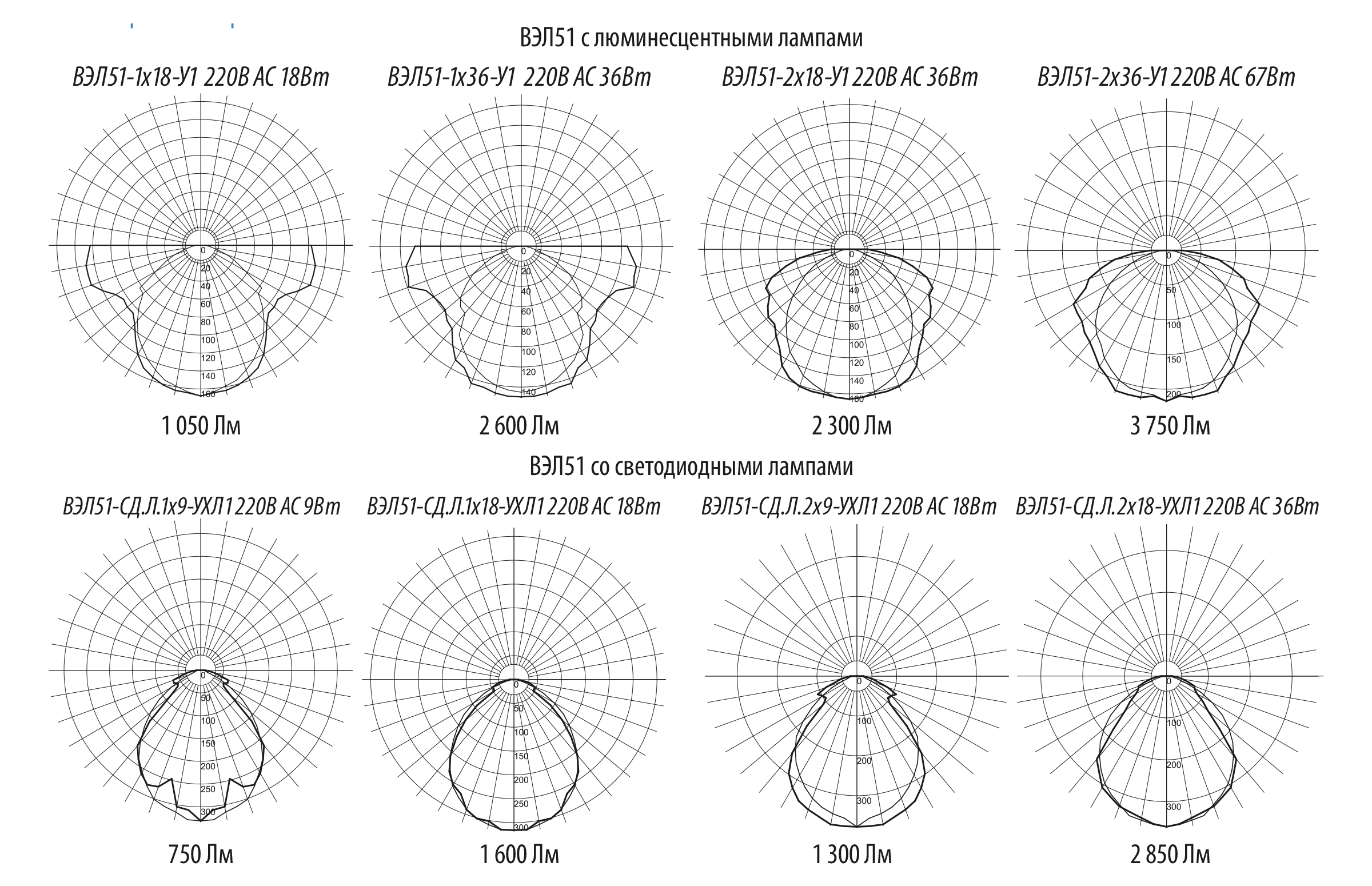

Фотометрические кривые

​​

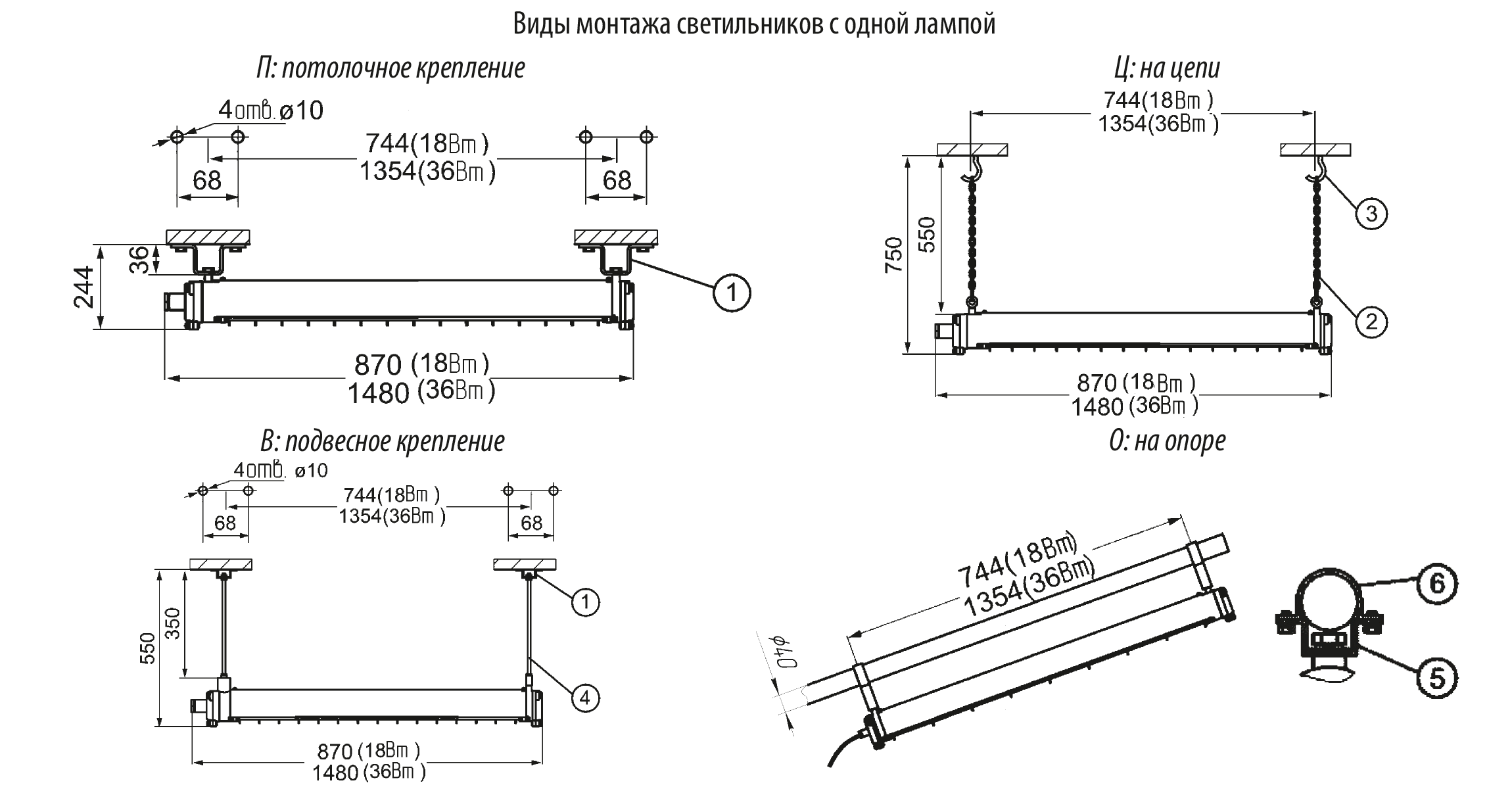

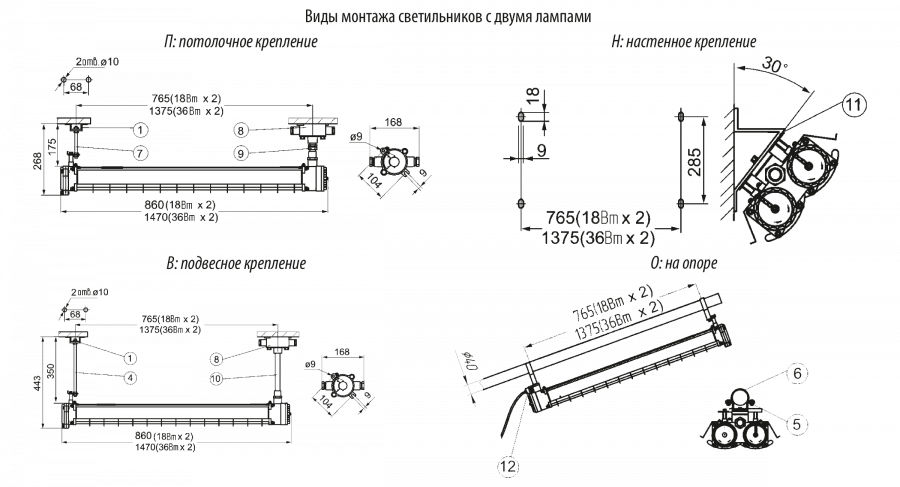

Варианты установки

Стандартный комплект поставки

  • Светильник ВЭЛ51, линейные светодиодные лампы поставляются в комплекте.*
  • Паспорт.

*Линейные люминесцентные лампы заказываются отдельно. По умолчанию одинарный светильник комплектуется одним кабельным вводом для небронированного кабеля. Светильник на две лампы с потолочным и подвесным креплениями по умолчанию комплектуются двумя кабельными вводами для небронированного кабеля.

Дополнительная комплектация, опции

  • Лампы.
  • Кабельные вводы (кроме ВЭЛ51-2х18Н, ВЭЛ51-2х36Н, ВЭЛ51-2х18О, ВЭЛ51-2х36О):
    • ВК-Х-ВЭЛ2БМ-G3/4”-Exd для бронированного кабеля.
    • ВК-Х-ВЭЛ2БТ-G3/4”-Exd-G3/4”для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
    • ВК-Х-ВЭЛ2БТ-G3/4”-Exd-G3/4” для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

При заказе светильника без типа крепления нужно учитывать, что в корпусе этих светильников нарезана резьба G3/4”.

  • Кабельные вводы (для ВЭЛ51-2х18Н, ВЭЛ51-2х36Н, ВЭЛ51-2х18О, ВЭЛ51-2х36О):
    • ВК-Х-ВЭЛ2БМ-М25-Exd для бронированного кабеля.
    • ВК-Х-ВЭЛ2БТ-М25-Exd-G3/4” для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
    • ВК-Х-ВЭЛ2БТ-М25-Exd-G3/4” для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

В корпусе этих светильников нарезана резьба М25.
