ВЭЛАН31 светильники взрывозащищенные светодиодные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: = 220 В, ≈ 220 В

Потребляемая мощность: 10 Вт, 20 Вт, 40 Вт, 50 Вт, 60 Вт

Тип источника света: Матрица светодиодная

Световой поток: 1053 лм, 2130 лм, 3363 лм, 4203 лм, 4865 лм

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Светодиодные светильники ВЭЛАН31 используются во внутренних помещениях и на открытых площадках промышленных объектов, с целью освещения рабочего пространства. Взрывозащищенность светильников позволяет применять их в местах возможного присутствия взрывоопасных сред, в соответствии с маркировкой взрывозащиты.

В светильниках ВЭЛАН31 применяются сверхъяркие светодиоды, с эффективностью свечения около 120 лм на 1 Вт. КПД светильников приближается к 100%, что положительно сказывается на энергосбережении, так как светодиодные источники света при одинаковом световом потоке потребляют до десяти раз меньше электроэнергии,чем лампы накаливания.

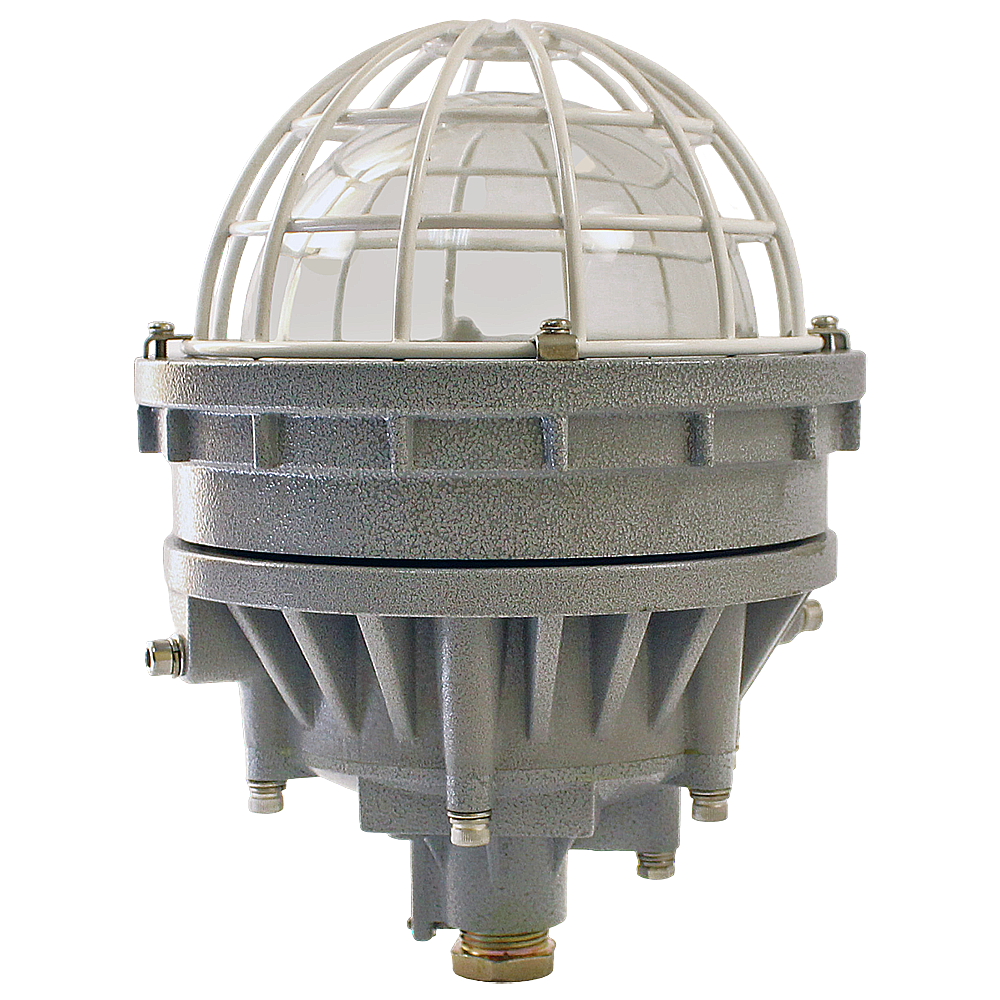

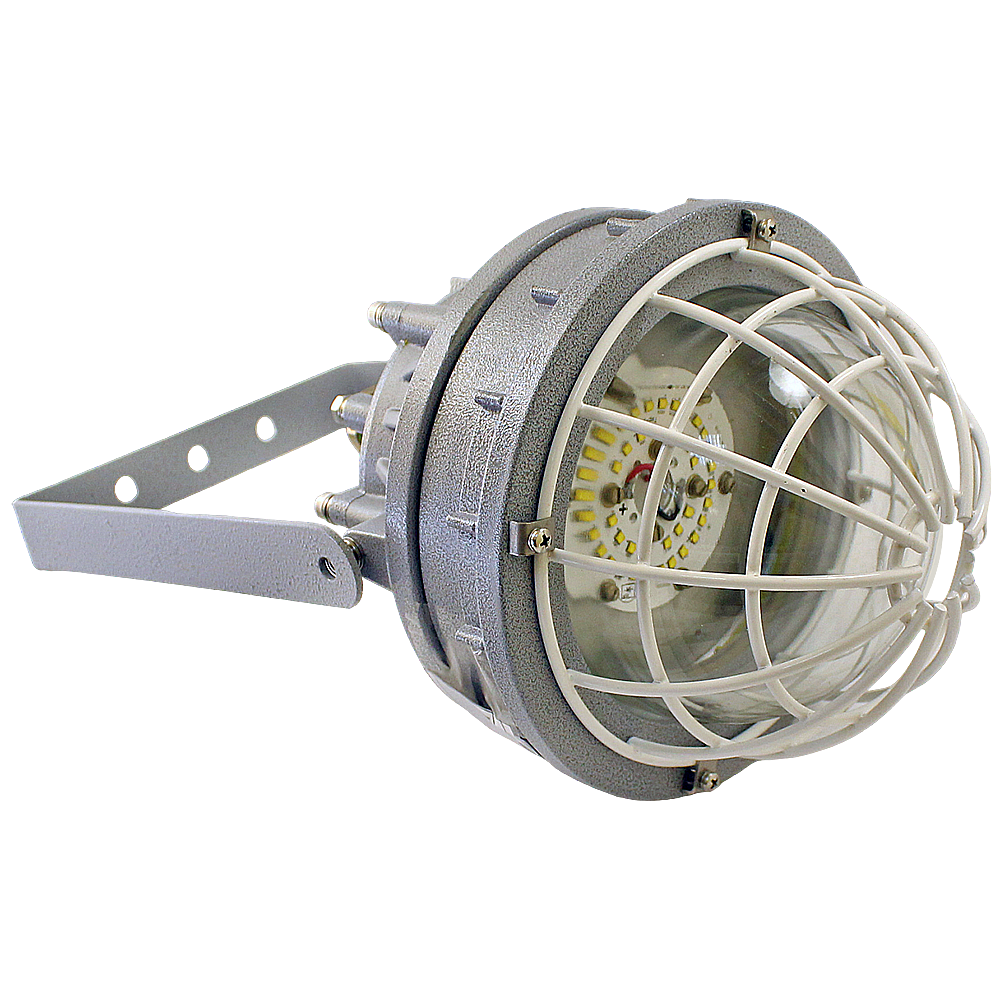

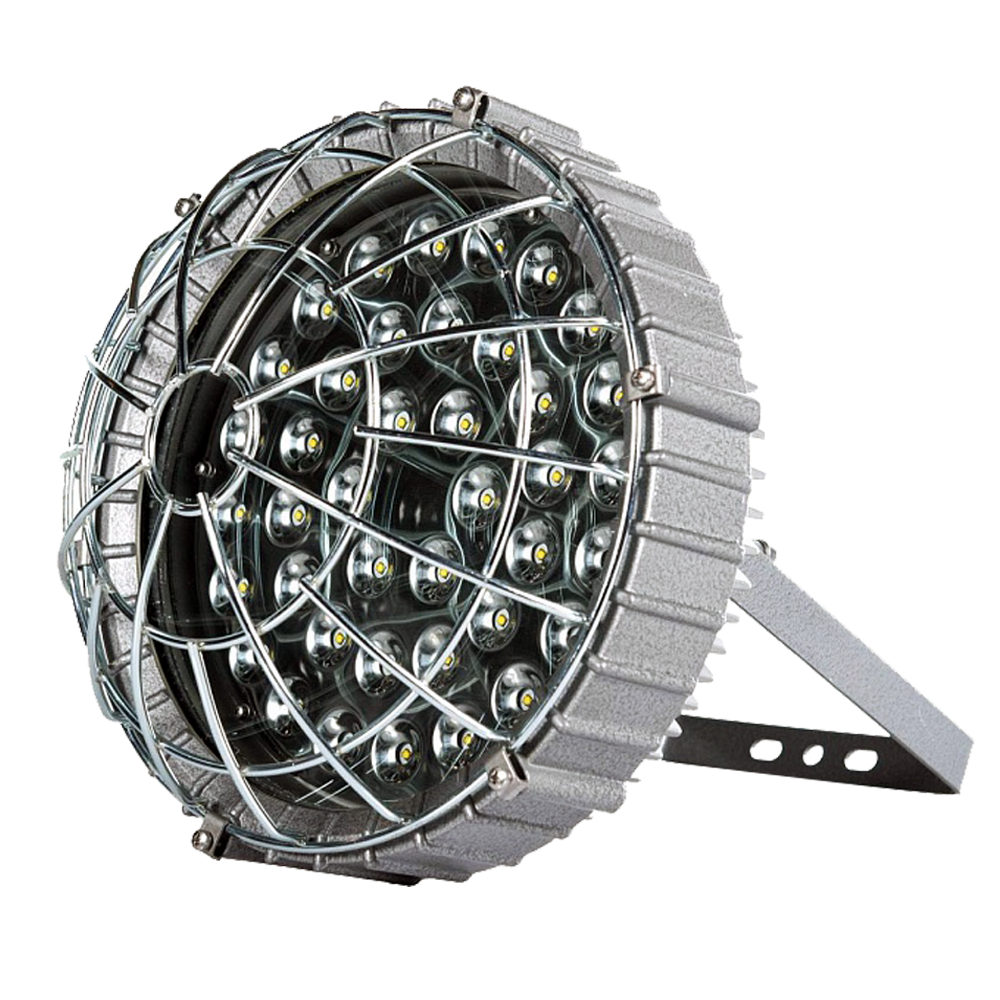

Конструктивно взрывозащищенные светильники ВЭЛАН31 состоят из круглого корпуса, разделенного на два взрывонепроницаемых отделения: основное отделение со светодиодами и вводное отделение с блоком питания. Соединение основного отделения с вводным происходит с помощью гермоввода (провода герметично залитые компаундом). Заземление приборов обеспечивается внутренними и наружными болтами заземления, возле каждого зажима нанесен знак заземления. Светопропускающий элемент удерживается с помощью обоймы, ввинчиваемой в корпус. Ребра на корпусе светодиодных светильников ВЭЛАН31 обеспечивают повышенную теплоотдачу.

Преимущества светильников ВЭЛАН31:

Ударопрочное термостойкое стекло пропускает свыше 90% светового потока, практически не поглощая его.
Малый вес и компактные размеры позволяют устанавливать осветительные приборы ВЭЛАН31 в труднодоступных местах.
Корпус из алюминиевого сплава с порошковым покрытием обеспечивает длительный срок службы.
Широкий выбор типов крепления позволяет смонтировать светильник на любой поверхности.
Для светильников мощностью 40 и 60 Вт возможно исполнение с применением инновационной технологии ac-hv, которая позволяет отказаться от обычного драйвера. Количество электронных компонентов при этом сокращается на 90%, что повышает отказоустойчивость в разы.
Для светильников мощностью 10 и 20 Вт возможно подключение аккумуляторного блока во взрывозащищенной оболочке (БАВО).
Время работ от Li-ion аккумулятора больше 60 минут.
Опционально возможна установка защиты от повышения напряжения.

Технические характеристики

Коэффициент мощности	>0,95
Материалы изготовления	Коррозионностойкий алюминиевый сплав с порошковым покрытием, термостойкое ударопрочное стекло
Способ крепления или установки	Крепление на трубу (Т1), на трубу с коробкой (Т2), подвесное крепление (В), потолочное крепление (П), на скобе (С1), на скобе с коробкой (С2), на крюке (К), на опоре (О), настенное крепление 30° (Н1), настенное 90° (Н2)
Электроподключение	Подключение к клеммам через кабельные вводы с резьбой G3/4" или через распределительную коробку типа ВАД-РСП
Диаметр подводимого кабеля	9...14 мм
Сечение подсоединяемых жил	3х(1-2,5 мм²)
Маркировка взрывозащиты	1ExdIICT5, 1ExdIICT6, ExtbIIIC
Класс защиты от поражения электрическим током	I
Климатическое исполнение (диапазон рабочих температур)	УХЛ1
Исполнение по степени защиты	IP65
Габаритные размеры	139х150...720х292 мм
Вес	2,3...9,0 кг

Структура обозначения, пример заказа

ВЭЛАН31

АК

СД.Л

Т1

220AC

УХЛ1

Опции (ac-hv - с применением технологии ac-hv)

Вид климатического исполнения и категория размещения по ГОСТ 15150 (УХЛ1)

Шифр напряжения питания (220DC для напряжения постоянного тока или 220AC для напряжения переменного тока)

Тип крепления (Т1 - на трубу, Т2 - на трубу с коробкой, В - подвесное крепление, П - потолочное крепление, С1 - на скобе, С2 - на скобе с коробкой, К - на крюке, О - на опоре, Н1 - настенное крепление 30°, Н2 - настенное 90°)

Суммарная мощность используемых в светильнике светодиодов, Вт (10, 20, 40, 50, 60)

Шифр источника света (Светодиоды)

Шифр исполнения с аккумулятором (Только для светильников мощностью 40 и 60 Вт. В том случае, если аккумулятор не требуется, индекс не указывается)

Обозначение модели

Варианты исполнений

Возможные варианты креплений для светодиодных светильников ВЭЛАН31:

Для ВЭЛАН31-СД.Л.10:
- С1 - на скобе, Т1 - на трубе, К - на крюке, О - на опоре, П - потолочное.
Для ВЭЛАН31-СДЛ.20, ВЭЛАН31-СД.Л.40, ВЭЛАН31-СДЛ.50, ВЭЛАН31-СДЛ.60:
- Т1 - на трубе, Т2 - на трубе с коробкой, П - потолочное, О - на опоре, В - подвесное, Н1 - настенное 30°, Н2 - настенное 90°, К - на крюке, С1 - на скобе, С2 - на скобе с коробкой.

Стандартный комплект поставки

Светильник ВЭЛАН31.
Паспорт.

Дополнительная комплектация, опции

Для ВЗЛАН 31-СД.Л.10 дополнительно заказываются кабельные вводы:

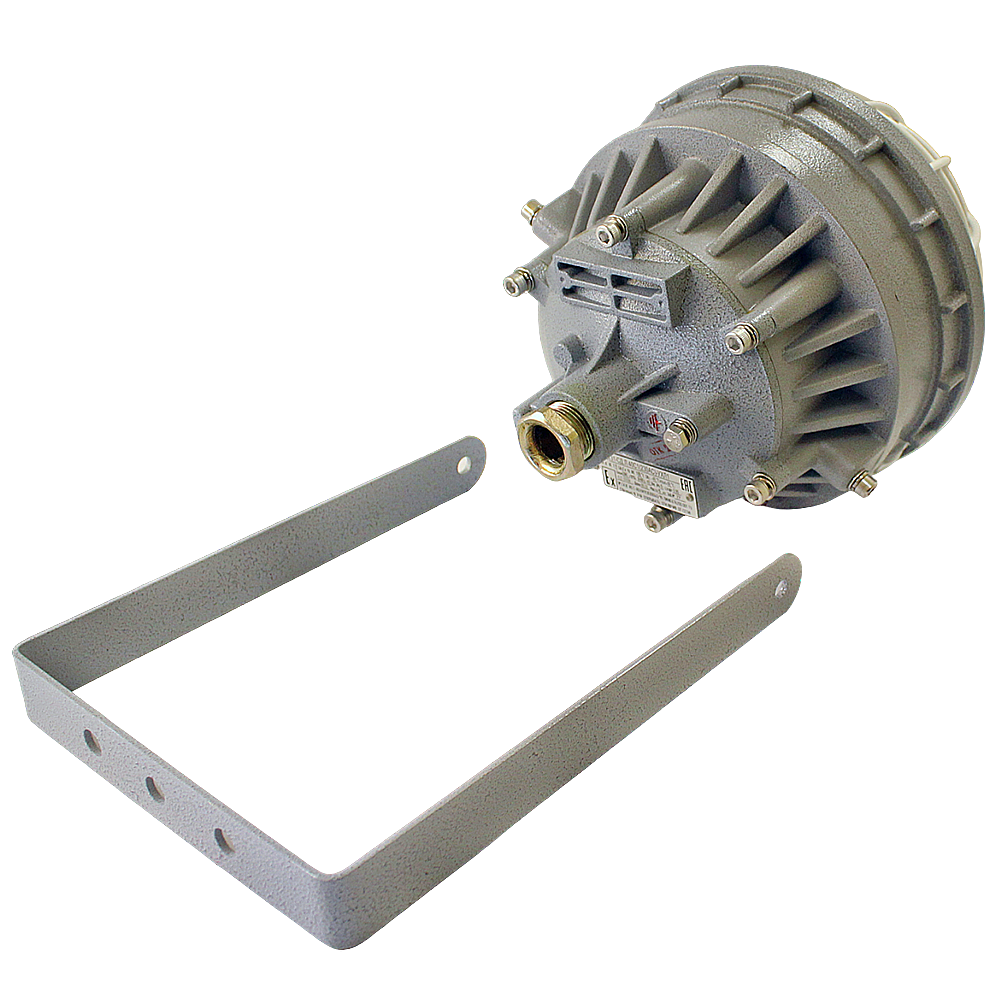

Для крепления на скобе С:
- BK-X-BЭЛ2BM-G3/4"-Exd для бронированного кабеля.
- BK-X-BЭЛ2BT-G3/4"-Exd-G3/4" для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты MMPH-20-G3/4".
- BK-X-BЭЛ2BT-G3/4"-Exd-G3/4" для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты MMPH-20-G3/4". При заказе светильника нужно учитывать, что в корпусе светильника нарезана резьба G3/4".

Для ВЭЛАН 31-СД.Л.20, ВЭЛАН 31-СД.Л.40, ВЭЛАН 31-СД.Л.60 дополнительно заказываются кабельные вводы:

Для подвесного крепления В, потолочного крепления П, настенного крепления Н1 и Н2:
- BK-X-BЭЛ2BM-M25x1,5-Exd для бронированного кабеля.
- BK-X-BЭЛ4-M25x1,5-Exd или BK-X-B3Jl2-M25x1,5-Exd для небронированного кабеля.
- ВК-Х-ВЭЛ2БТ-М25х1,5-Ехd- G3/4" для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
- BK-X-BЭЛ2BT-M25x1,5-Exd-G3/4" для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
  Примечание: если заказчик не оговаривает наличие кабельных вводов, крепления В, П, Н1, и Н2 комплектуются заглушками с резьбой М25х1,5.
Для крепления на скобе С1:
- ВК-Х-ВЭЛ2БМ-G3/4"-Exd для бронированного кабеля.
- BK-X-BЭЛ2-G3/4"-Exd для небронированного кабеля с его фиксацией планкой.
- ВК-Х-ВЭЛ2БТ- G3/4"-Exd- G3/4"для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
- ВК-Х-ВЭЛ2БТ- G3/4"-Exd- G3/4"для небронированного кабеля в трубе или для присоединения это го кабеля в металлорукаве с помощью муфты ММРн-20.
  Примечание: при заказе светильника без типа крепления нужно учитывать, что в корпусе светильника нарезана резьба G3/4".
По согласованию с заказчиком, возможно исполнение напряжения питания от 12 до 220 В AС\DC ±10%.
Уровень пылевлагозащиты IP66.

Скачать документацию

ВЭЛАН31 светильники взрывозащищенные светодиодные. IES-файлы.

ВЭЛАН31 светильники светодиодные. Габаритные и присоединительные размеры. Фотометрические кривые.
