ВЭЛАН38 светильники взрывозащищенные светодиодные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: = 220 В, ≈ 220 В

Потребляемая мощность: 30 Вт, 40 Вт, 50 Вт, 60 Вт, 70 Вт, 80 Вт, 90 Вт, 100 Вт, 150 Вт, 200 Вт

Тип источника света: Матрица светодиодная

Световой поток: 2350 лм, 2402 лм, 3470 лм, 3505 лм, 4510 лм, 4543 лм, 5265 лм, 5306 лм, 5780 лм, 5812 лм, 6205 лм, 6237 лм, 8071 лм, 8100 лм, 8580 лм, 8606 лм, 14736 лм, 14761 лм, 18265 лм, 18308 лм

Цена (без учета НДС): По запросу руб.

Описание

Светодиодные светильники ВЭЛАН38 применяются для организации освещения промышленных зон и производственных объектов, где возможно присутствие взрывоопасных сред.

Конструктивно взрывозащищенные светильники ВЭЛАН38 состоят из двух частей: прямоугольного корпуса с точечными одноваттными светодиодами и отделения ввода, расположенного с обратной стороны светильника. Внутри отделения ввода размещены драйвер, клеммы для подключения и кабельные вводы. В зависимости от типа подключения, может быть задействован один или два кабельных ввода. В случае задействования только одного ввода, другое отверстие должно быть закрыто заглушкой. Светильник надежно защищен от попадания пыли и влаги, все токоведущие части дополнительно залиты компаундом. Светопропускающий элемент из боросиликатного стекла пропускает свыше 90% светового потока, практически не поглощая его.

В осветительных приборах ВЭЛАН38 используются сверхъяркие светодиоды. Применение светодиодных источников света позволяет сократить расходы на обслуживание и электроэнергия, так как потребляет в десять раз меньше электроэнергии, чем лампа накаливания. Срок службы светодиодов составляет порядка 100 000 ч. КПД светильника приближается к 100%.

Преимущества светильников ВЭЛАН38:

  • Коррозинностойкие материалы со специальным покрытием обеспечивает длительный срок службы.
  • Крепление на рым-болте не требует наличия плоской площадки и позволяет смонтировать светильник на кран-болтах, потолках, подвесах и т.д.
  • Устойчив к механическим и вибрационным воздействиям.
  • Отсутствие ртути в элементах светильника делает утилизацию светильника простой и безопасной для окружающей среды.
  • Отсутствие стробоскопического эффекта (мерцание).
  • Применена алюмооксидная технология изготовления печатных плат, что позволяет повысить теплоотведение в 4-8 раз.

Технические характеристики

Коэффициент полезного действия ≈100%
Материалы изготовления Алюминиевый сплав. Ударопрочное боросиликатное стекло
Способ крепления или установки Крепление на рым-болте (Р)
Электроподключение Подключение к клеммам через кабельные вводы с резьбой М16х1,5 или G3/8"
Диаметр подводимого кабеля 9...14 мм
Сечение подсоединяемых жил 3х(1-2,5мм2)
Маркировка взрывозащиты 1ExdembIICT5, 1ExdembIICT6, 1ExembIICT5, 1ExembIICT6
Климатическое исполнение (диапазон рабочих температур) ОМ1, УХЛ1
Исполнение по степени защиты IP66
Вес 2,8...10,3 кг

Структура обозначения, пример заказа

ВЭЛАН38
СД.Л
40
Р
220AC
КО
1ЕхembIICT6
УХЛ1

Вид климатического исполнения и категория размещения по ГОСТ 15150 (УХЛ1, ОМ1)

Маркировка взрывозащиты (1ЕхembIICT6/T5 Gb X; 1ЕхdembIICT6/T5 Gb X)

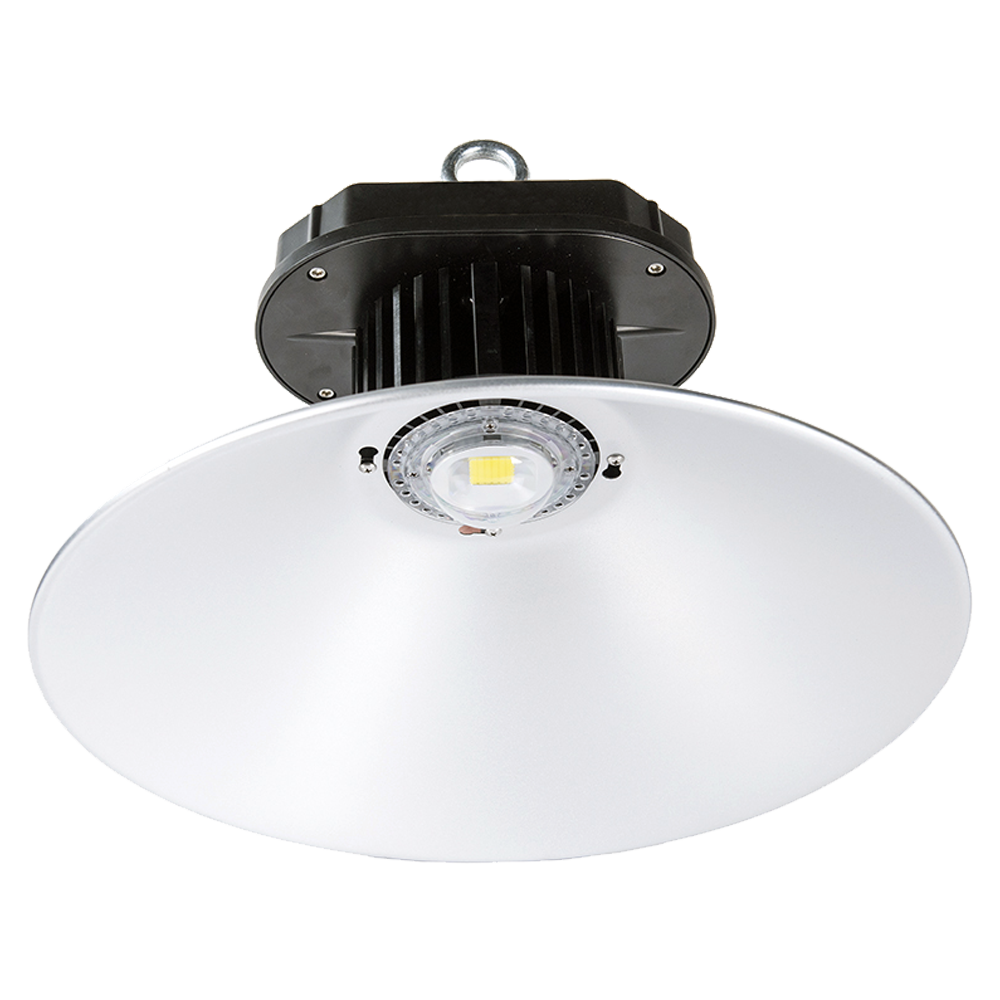

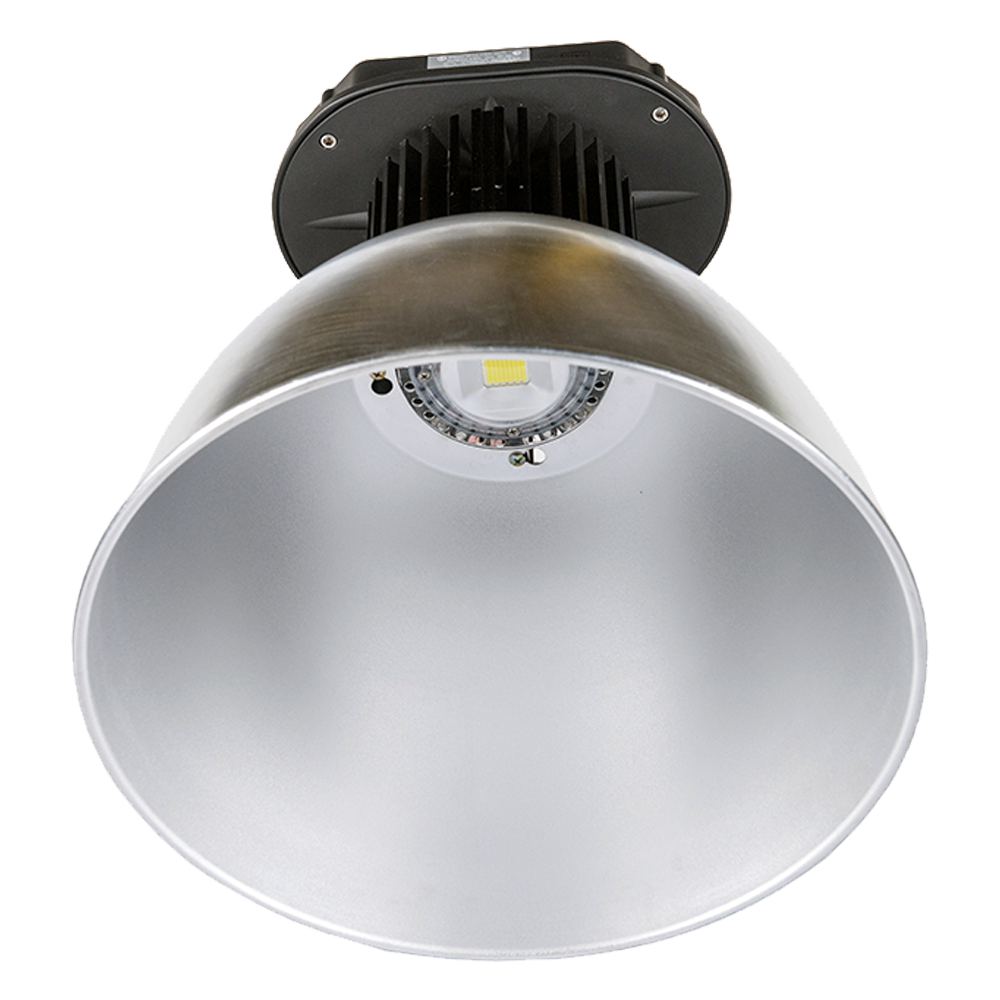

Наличие и вид отражателя (КО - куполообразный, У - узконаправленный отражатель)

Шифр напряжения питания (220DC для напряжения постоянного тока или 220AC для напряжения переменного тока)

Шифр типа крепления (на рым-болте - Р)

Шифр суммарной мощности, используемых в светильнике светодиодов, Вт (30, 40, 50, 60, 70, 80, 90, 100, 150, 200)

Шифр источника света (Светодиоды)

Обозначение модели

Стандартный комплект поставки

  • Светильник ВЭЛАН38 в комплекте в комплекте со светодиодным источником света , выбранным заказчиком отражателем и кабельным вводом для небронированного кабеля.
  • Паспорт.

Дополнительная комплектация, опции

  • Кабельные вводы:
    • ВК-Х-ВЭЛ2БМ-М16х1,5-Exd для бронированного кабеля.
    • ВК-Х-ВЭЛ2БТ-М16х1,5-Exd-G3/8” для присоединения кабеля в металлорукаве с помощью муфты ММРн-12.
