ВЭЛАН37 светильники взрывозащищенные светодиодные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: = 12 В, = 24 В, = 36 В, ≈ 12 В, ≈ 24 В, ≈ 127 В, ≈ 220 В

Потребляемая мощность: 15 Вт, 20 Вт, 25 Вт, 30 Вт, 40 Вт, 45 Вт, 50 Вт, 60 Вт, 75 Вт

Тип источника света: Матрица светодиодная

Световой поток: 1158 лм, 1544 лм, 1930 лм

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Светодиодные светильники ВЭЛАН37 предназначены для освещения производственных и промышленных зон, где возможно появление взрывоопасных газов IIA, IIB, IIC и легковоспламеняющейся взрывчатой пыли, а так же в местах опасных по газу (смесей содержащих метан) и угольной пыли.

Конструкция осветительных приборов ВЭЛАН37 позволяет создавать модульные системы освещения, путем объединения до трех модулей в один светильник.

Взрывозащищенные светильники ВЭЛАН37 имеют прямоугольный корпус, разделенный на два отделения. В одном из отделений находится схемотехника светильника, в другом - один или два матричных светодиодных источника света. Светильник защищен от попадания пыли и влаги, все токоведущие части дополнительно залиты компаундом. Материал корпуса - сплав ЦАМ (цинк, алюминий, медь) для исполнения РВ ExdsI, или алюминиевый сплав для исполнения 1ExdsIICT6. Покрытие светильника эмаль. Светопропускающий элемент изготовлен из ударопрочного боросиликатного стекла. В светодиодные светильники ВЭЛАН37 установлены один кабельный ввод и одна заглушка. Внутри корпуса расположены драйвер питания светодиодов и клеммные зажимы.

Во взрывозащищенных светильниках ВЭЛАН37 используются сверхъяркие светодиоды производства компании CREE (США). Данная светодиодная матрица характеризуется высоким показателем КПД, энергетический световой поток достигает ~120 лм на 1 Вт. Падение светового потока через 50000 часов не более чем 15 %.

Преимущества светильников ВЭЛАН37:

Надежность конструкции.
Большой световой поток при малых габаритах.
Возможность использования светильника для общего освещения.
Возможность транзитного подключения.
Возможно подключение аккумуляторного блока во взрывозащищенной оболочке (БАВО).

Технические характеристики

Сила света	Одного кристалла >120 лм/Вт
Угол излучения	120°
Коэффициент мощности	>0,95
Коэффициент полезного действия	94%
Материалы изготовления	Сплав ЦИМ, алюминиевый сплав, покрытие - эмаль. Ударопрочное боросиликатное стекло
Способ крепления или установки	На скобе (С1), на трубе (Т1), на опоре (О), потолочное (П), крепление на рым-болте (Р)
Электроподключение	Подключение к клеммам через кабельные вводы с резьбой М25х1,5 или G3/4"
Диаметр подводимого кабеля	11...14 мм
Маркировка взрывозащиты	1ExdIICT6, ExtbIIIC, PBExdI
Климатическое исполнение (диапазон рабочих температур)	У1, У5, УХЛ1
Исполнение по степени защиты	IP66
Габаритные размеры	165х144...550х144 мм
Вес	2,8...9,0 кг

Структура обозначения, пример заказа

ВЭЛАН37

СД.Л

С1

220AC

УХЛ1

Опции (Ц - материал изготовления сплав ЦАМ, по умолчанию, светильник изготавливается из алюминиевого сплава)

Вид климатического исполнения и категория размещения по ГОСТ 15150 (У5, УХЛ1, У1)

Шифр напряжения питания (12, 24, 36DC для напряжения постоянного тока или 12, 24, 127, 220AC для напряжения переменного тока)

Тип крепления (П - потолочное, С1 - на скобе, Р - рым-болт, Т1 - крепление на трубе, О - на опоре)

Мощность, Вт (15, 20, 25 - для стандартного исполнения, 30, 40, 45, 50, 60, 75 - для модульного исполнения)

Шифр источника света (Светодиоды)

Рудничное исполнение РВ ExdI (Р), исполнение для 1ЕхdIICT6Gb, ExtbIIICT80°CDb (Х)

Обозначение модели

Варианты исполнений

Варианты типов креплений для светодиодных светильников ВЭЛАН37:

Для светильников мощностью 15, 20, 25, 30, 40 и 50 Вт:

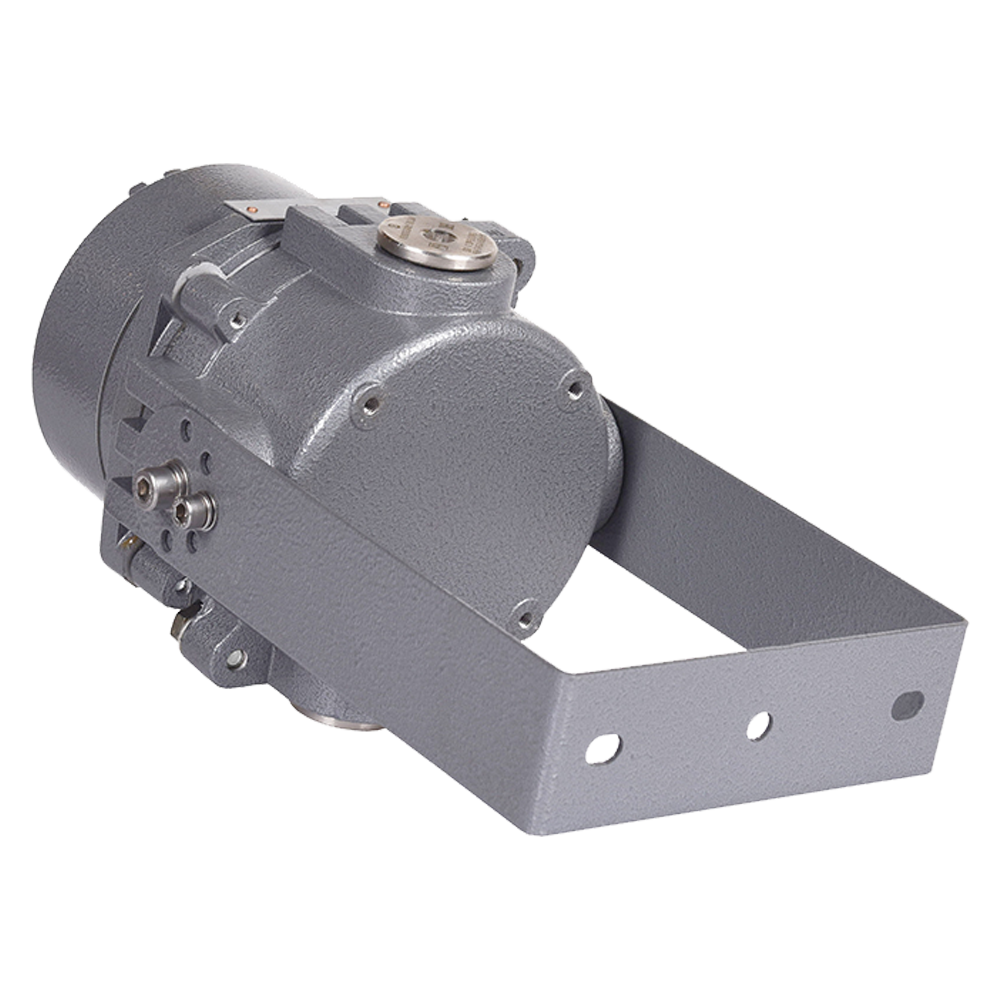

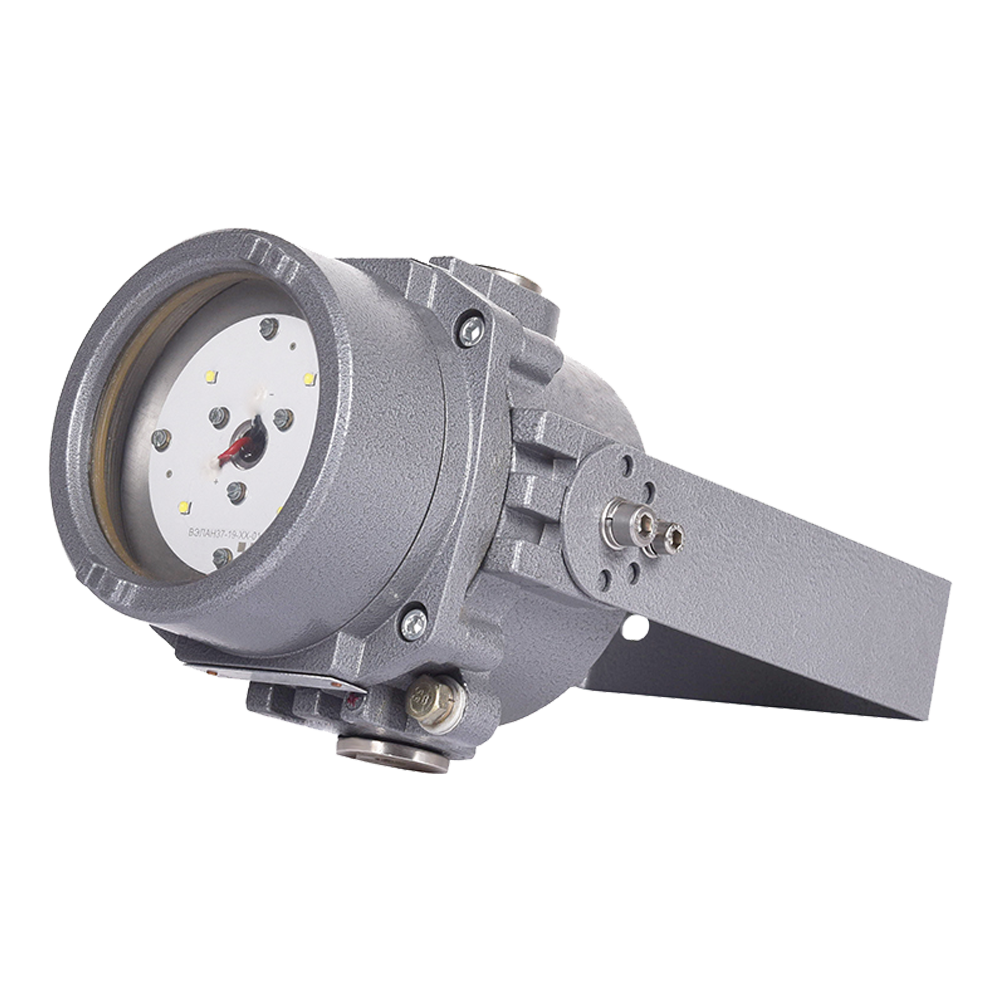

- П - потолочное, С1 - скоба.
Для светильников мощностью 15, 20, 25 Вт:

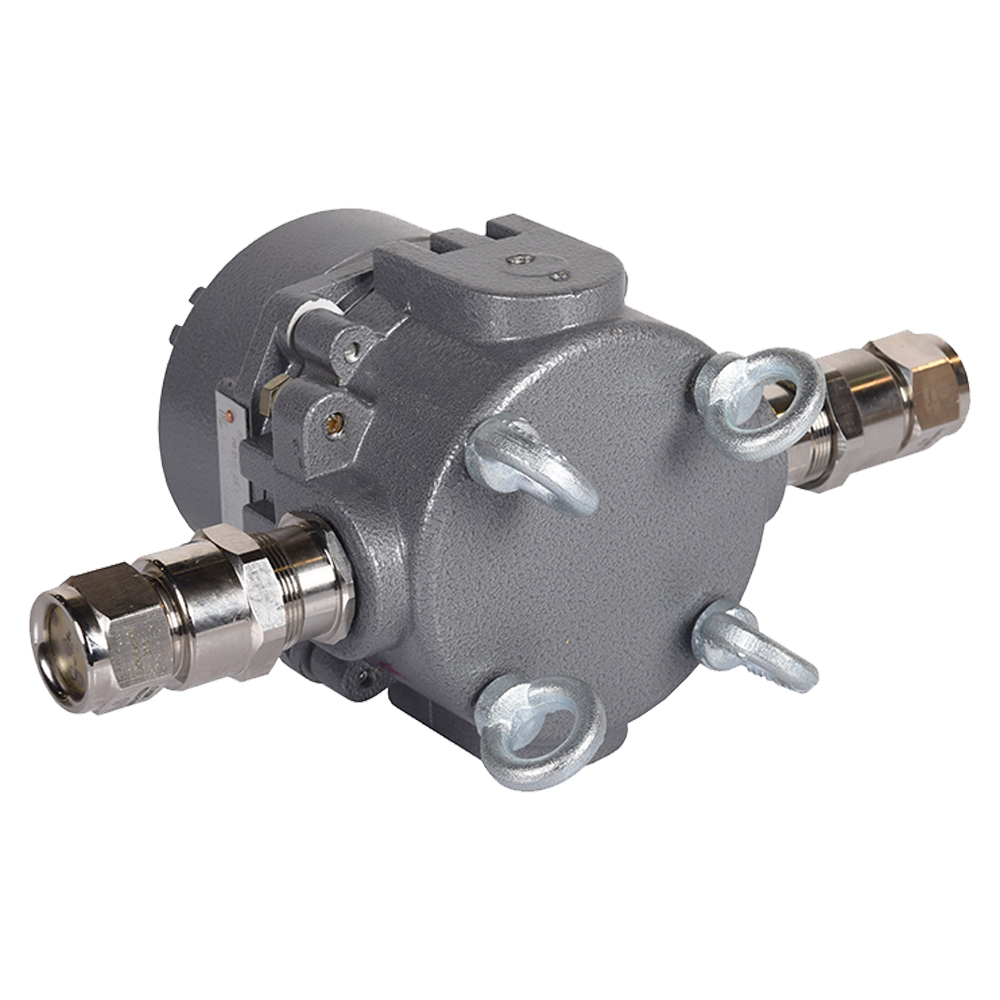

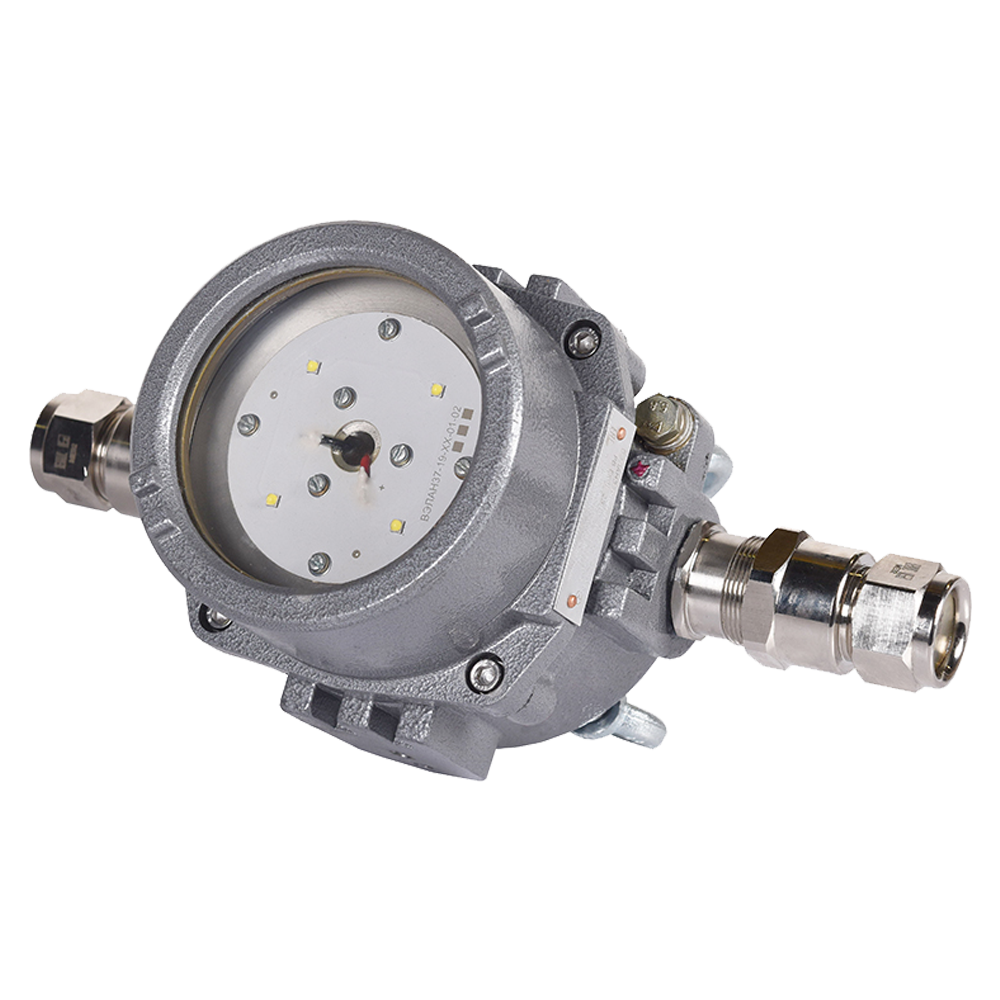

- Р - рым-болт, Т1 - на трубе, О - на опоре.

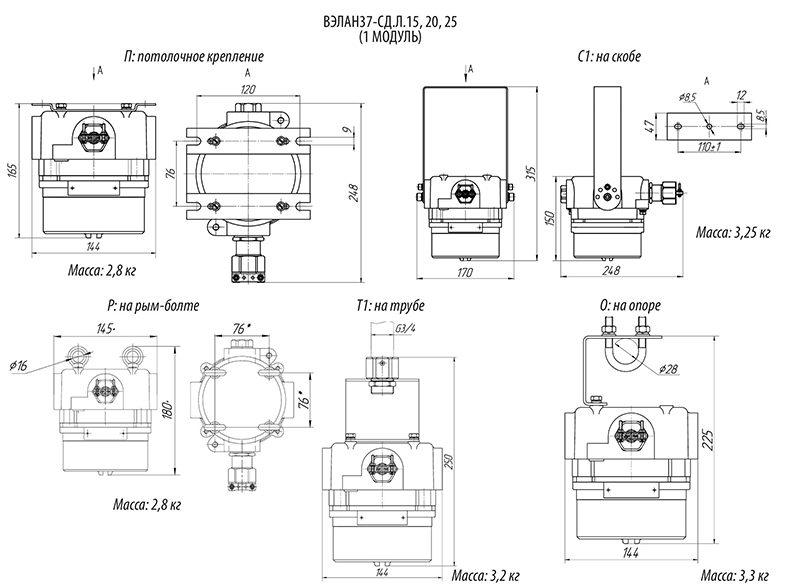

Габаритные и присоединительные размеры светильников ВЭЛАН37

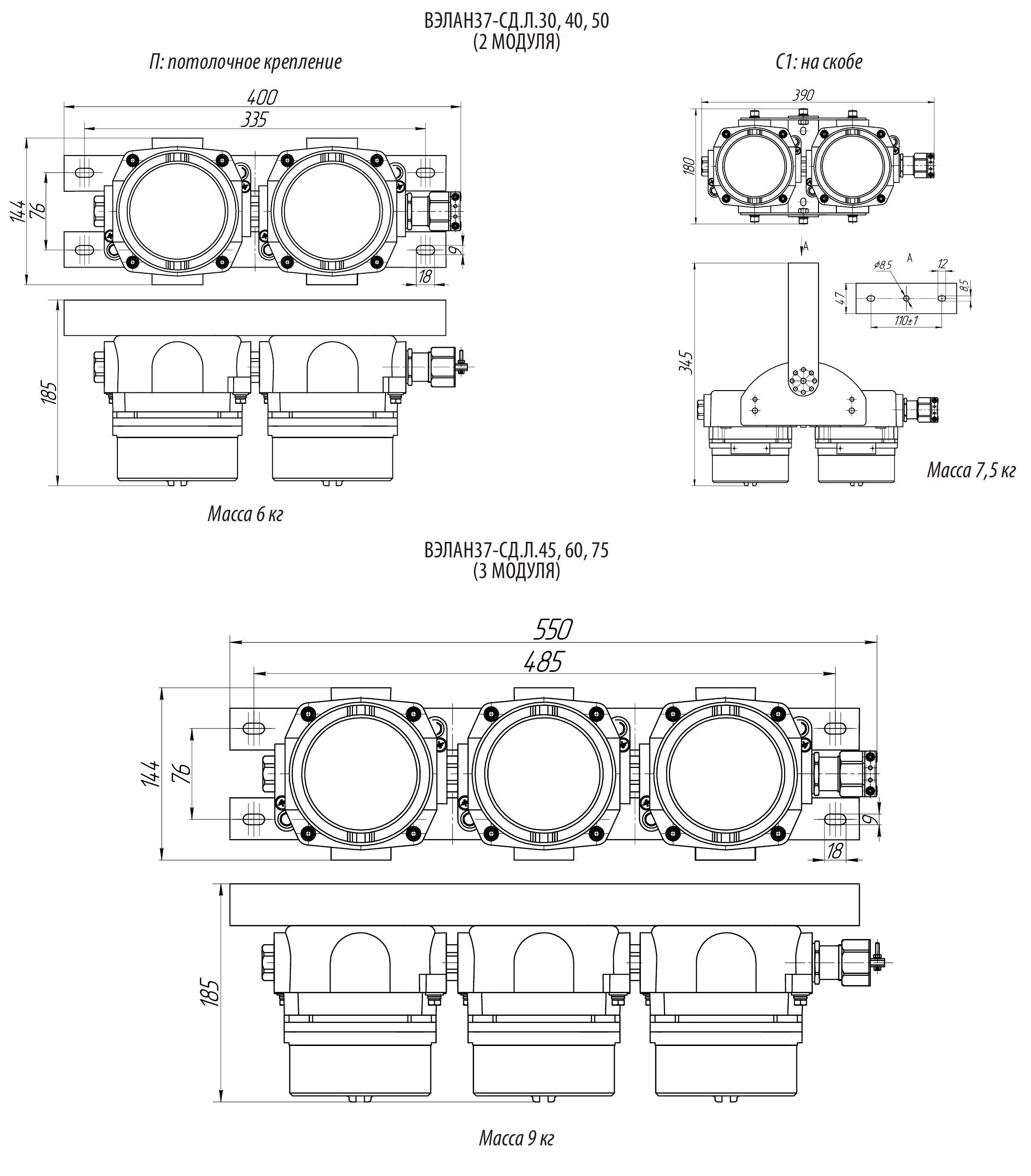

Габаритные и присоединительные размеры светильников ВЭЛАН37 модульного исполнения

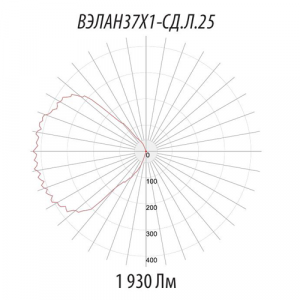

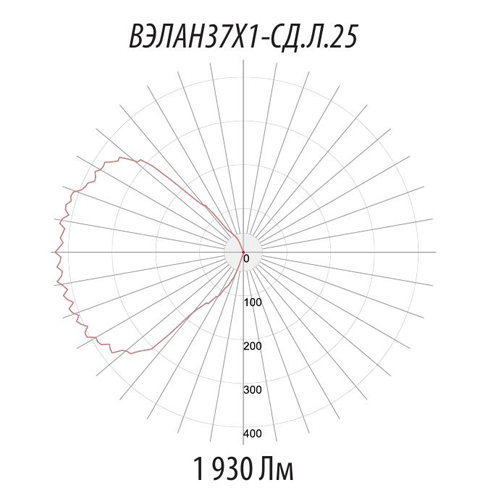

Фотометрическая кривая

Стандартный комплект поставки

Светильник ВЭЛАН37 в комплекте с выбранным видом крепления и по умолчанию с одним кабельным вводом ВК-С-ВЭЛ2-М25-Exd для небронированного кабеля и заглушкой З-С-ВЭЛ-М25- Exd.
Паспорт.

Дополнительная комплектация, опции

Имеется возможность изготовления светильника с кабельными вводами серии ВК-ВЭЛ-Exd от М16 до М40. При заказе, маркировка кабельного ввода прописывается отдельно после условного обозначения светильника. Если маркировка кабельного ввода не прописана, то устанавливается один кабельный ввод ВК-С-ВЭЛ2-М25-Exd и заглушка З-С-ВЭЛ-М25- Exd.
При заказе ВЭЛАН37Р из сплава ЦАМ после маркировки климатического исполнения прописывать (Ц). Если маркировка не прописана, то светильник изготавливается из алюминиевого сплава.
