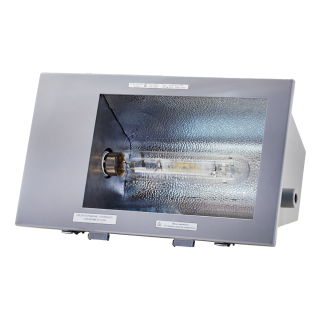

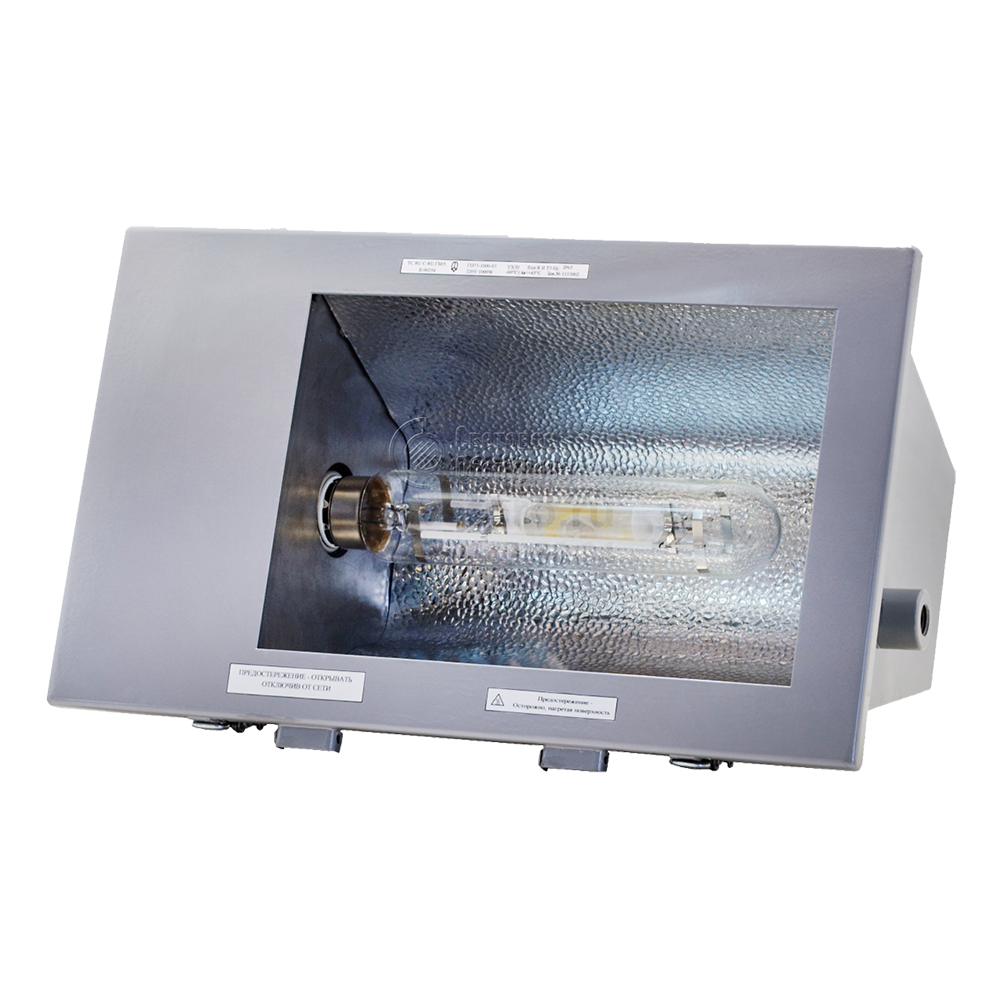

ЖО73 прожекторы взрывозащищенные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 220 В

Потребляемая мощность: 400 Вт, 1000 Вт

Тип источника света: Лампа натриевая (ДНаТ)

Световой поток: 48000 лм, 130000 лм

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные прожекторы ЖО73 предназначены для установки во внутренних помещениях объектов, взрывоопасных зон по газу и пыли всех классов, в соответствии с маркировкой взрывозащиты. Данные осветительные приборы используются на предприятиях нефтяной, газовой, нефтехимической, химической, лакокрасочной, деревообрабатывающей и других отраслей промышленности. Отличаются высокой эффективностью светового потока.

Корпусные детали из нержавеющей стали соединены с крышкой с использованием четырех замков шарнирного типа. Для защиты лампы установлен светопропускающий элемент из закаленного стекла, внутренний отражатель изготовлен из анодированного алюминия. Угол поворота прожектора ЖО73 регулируется: -45...+45°. Конструкция прожектора соответствует требованиям ГОСТ Р МЭК 60079-0, ГОСТ Р МЭК 60079-15.

Пускорегулирующий аппарат ПРА (ЭмПРА) вынесен отдельно и помещен во взрывозащищенный корпус с видом взрывозащиты «nR».

Технические характеристики

Коэффициент мощности >0,8
Коэффициент полезного действия 60%
Тип патрона E40
Материалы изготовления Нержавеющая сталь, анодированный алюминий, закаленное стекло
Электроподключение Прямое подключение к клеммам колодки блока ПРА
Диаметр подводимого кабеля 9...16 мм
Сечение подсоединяемых жил 2,5 мм2
Наличие пускорегулирующего устройства ЭмПРА
Маркировка взрывозащиты 2ExnRIIT2, 2ExnRIIT3
Класс защиты от поражения электрическим током I
Группа механического исполнения М2
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP65
Габаритные размеры ЖО73-400-05 - 500х377 мм
ЖО73-1000-07 - 631х465 мм
Вес ЖО73-400-05 - 18,5 кг
ЖО73-1000-07 - 34,5 кг

Структура обозначения, пример заказа

ЖО
73
400
05

Номер модификации (см. таблицу "варианты исполнения")

Мощность лампы (400 или 1000 Вт)

Номер серии

Обозначение модели

Варианты исполнений

Обозначение

Источник света

Наличие ПРА

Cos ф, не менее

КПД %, не менее

Габариты, не более, мм

Масса, не более, кг

Тип

Мощность (световой поток, Лм)

Цоколь

ЖО73-400-05

ДНаТ

400 (48000)

Е40

ЭмПРА

0,8

60

500х377

18,5

ЖО73-1000-07

ДНаТ

1000 (130000)

Е40

ЭмПРА

0,8

60

631х465

34,5



Габаритные и присоединительные размеры светильников ЖО73



Варианты установки



Стандартный комплект поставки

  • Прожектор ЖО73 - 1 шт.
  • Блок ПРА с кабельным вводом - 1 шт.

Дополнительная комплектация, опции

  • Стойки крепления - 2 шт.
  • Поворотная скоба - 1 шт.
  • Лампа.
